Как подключить конденсатор к погружному насосу
Несмотря на ряд недостатков, конденсаторы остаются предпочтительными и часто используемыми компонентами современными владельцами домов. Из-за своих недостатков они в основном изготавливаются для небольших нагрузок. Но это абсолютно не снижает их полезности в бытовых условиях.
В силу многих недостатков их изготовляют только на маленьких мощностях. Но это вообще не мешает в хозяйстве. В этой статье мы подробно разберем как подключить конденсатор к насосу и какими методами это можно сделать.
Зачем нужен конденсатор?
В системе водоснабжения конденсатор является очень нужным. Ведь без него насос не может работать на очень высоких температурах(от 100 до 160 градусов).
Из чего состоит конденсатный насос?
- Из корпуса насоса
- Из входного клапана
- Их выходного клапана
- Из клапана, который поднимает воду
- Из вентиляционного клапана
- Из специального поплавка
Как работает конденсатор в насосе?
- Конденсат проходит в небольшую коробку насоса;
- В насос поступает пар через движущуюся среду;
- Движущейся среда выталкивает конденсат в его проход, который находиться под большим давлением(пока он не выйдет из насоса).
- После выхода конденсат останавливает подачу движущей среды в насос;
- Конденсат накапливаться в насосе до следующего цикла.
Есть несколько видов конденсаторных насосов:
- Механические конденсатные насосы;
- Электрические конденсатные насосы;
- Насосы, которые устанавливаются горизонтально(у них 2 или 4 ступеня);
- Устройства только с одним корпусом(3 или 6 ступеня);
- Насосы, которые устанавливаются вертикально(у них обычно 2 корпуса);
- Насосы с входом с 2 сторон(они одноступенчатые).
Для механических насосов не нужно электричество и не нужны датчики уровня конденсата. У них абсолютно отсутствует кавитация, их можно подключить и использовать в местах, где по каким-то причинам невозможно использовать электрический конденсатор. Их очень легко ремонтировать, они безопасны и могут полностью работать без электроэнергии.
Обычно механические насосы производят из стали или чугуна. Но специалисты рекомендуют сразу вместе с конденсатным насосом устанавливать обратный клапан.
Также для таких насосов не нужны датчики и регуляторы, что достаточно удобно и экономно. Они могут работать даже в сырости. Их элементы делают только из нержавеющей стали, и они возвращают жидкость даже на очень высокой температуре.
Конденсаторный насос можно подключать как по закрытой так и по открытой специальной схеме:
- В закрытой схеме нужно иметь конденсатоотводчик
- Открытая схема полностью связана с внешней средой.
Преимущества конденсаторных насосов:
- Очень низкая кавитация;
- Они редко ломаются;
- Занимают очень мало места;
- Его легко подключить;
- Простая и надежная конструкция;
- Долговечность в использовании;
- Они надежны и не ломаются в агрессивной среде;
- Нет движущейся деталей;
- Малозатратные в обслуживании.
Какие же минусы есть у конденсатора?
- Нет момента пуска;
- Маленький КПД;
- Плохая способность к перезагрузке;
- Небольшая продуктивность.
Где используют конденсаторные насосы?
Кроме привычного использования конденсатные насосы используют в холодильных системах(конденсатор перерабатывает газ и делает из него жидкость. В таких случаях для полного устранения конденсата делают монтаж дренажного насоса). Также их используют в химической промышленности(для разделения многих газов и для охлаждения теплоэлектростанций).
Как подключить конденсатор к насосу? Разберем пошагово.
- Нужно разобрать конденсаторную коробку;
- Далее требуется снять клеммники конденсатора;
- Далее нужно спаять и скрутить провода(Вы можете сделать это самостоятельно, даже если никогда раньше ничего не паяли. Желательно делать все поочередно чтобы ничего не перепутать);
- Сделать скрутку;
- Нанести канифоль;
- Все аккуратно запаять разогретым паяльником(посмотрите на индикаторе, чтобы понять насколько он разогрет);
- Если канифоля будет мало, то его можно еще немного нанести(так может быть даже лучше и надежней);
- Проверить все ли запаялось(это легко заметить);
- Таким образом нужно запаять все провода конденсатора;
- Надеть термоусадку(посмотрите как вам лучше будет);
- Можно замотать изолентой(подберите термоусадку по размеру, но в любом случае вы можете перемотать все изолентой);
- Далее нужно собрать коробку конденсатора назад и ним уже можно будет пользоваться;
- В конце обязательно нужно закрыть сетки соединения.
- Полностью осмотреть все ваше устройство;
- Проверить есть ли масло в самом верхнем подшипнике;
- Залить в задвижки воду;
- Закрыть клапан регуляции;
- Проверить открыта ли опорная задвижка;
- Открыть подачу воды на сальник;
- Открыть отсос вашего конденсата;
- Проверить всю установку;
- Запустить электродвигатель;
- Убедится, что насос работает правильно.
Если вы делаете это самостоятельно, то изучите много информации, посмотрите видео или спросите у знакомых. Ведь вы можете ошибиться, сделать что-то неправильно. Перед действиями вы должны четко знать как правильно подключить конденсатор к насосу.
Конденсатный насос можно приобрести в специальных магазинах или на сайтах.
Доверяйте опытным специалистам
Конечно самый легкий, но затратный способ-обратится к специалистам. Ведь они специализируются на таких вещах и лучше вас знают как подключить конденсатор к вашему насосу.
Мы рекомендуем дабы избежать лишних растрат и траты времени сразу обращаться в компанию, которая таким занимается. Чтобы вам подобрали самый подходящий конденсат и сразу его подключили.
Источник
Подбор и подключение пускозащитного устройства (ПЗУ).
При покупке глубинного насоса, оснащенного однофазным двигателем без встроенного конденсатора, насос необходимо обязательно доукомплектовать пускозащитным устройством (ПЗУ). Оно может сразу идти в комплекте с насосом, либо покупается дополнительно. В любом случае подключать ПЗУ приходится самостоятельно.
Подбор пускозащитного устройства для скважинного насоса
Устройство называется пускозащитным, поскольку в его состав входит конденсатор, необходимый для пуска однофазного двигателя, и тепловое реле, обеспечивающее защиту двигателя от токовой перегрузки.
Следовательно, правильный подбор ПЗУ сводится к определению требуемой емкости конденсатора и номинального тока теплового реле.
Емкость конденсатора, необходимого для пуска, указывается в технической документации на скважинный насос/двигатель. Кроме этого, значение емкости конденсатора (в µF) может быть указано на шильде двигателя.
Если вам неизвестна емкость конденсатора, необходимая для пуска конкретного насоса, обратитесь к таблице, в которой указаны значения емкости в зависимости от номинальной мощности (P2) двигателя:
| Таблица не является универсальной, а содержит усредненные по производителям значения! Рекомендуемые значения емкости конденсатора у разных производителей двигателей могут отличаться (±10-15% от значений указанных в таблице). |
|
|---|---|
| Номинальная мощность погружного двигателя 1×230 В (Р2) | Емкость конденсатора |
| 0,37 кВт | 16 мкФ |
| 0,55 кВт | 20 мкФ |
| 0,75 кВт | 30 мкФ |
| 1,1 кВт | 40 мкФ |
| 1,5 кВт | 50 мкФ |
| 2,2 кВт | 75 мкФ |
| 3 кВт | 300 мкФ |
Правильно подобрав пускозащитное устройство по мощности/емкости конденсатора, мы практически наверняка обеспечиваем соответствие встроенного в ПЗУ теплового реле номинальному току двигателя. Однако дополнительная проверка по току не помешает.
Номинальный ток, на который рассчитано тепловое реле, должен быть выше номинального тока двигателя примерно на 15-20% (например если номинальный ток двигателя составляет 10 А, то необходимо выбрать теплового реле на 12 А). Значение номинального тока двигателя можно найти в технической документации производителя либо на шильде самого двигателя.
Схема подключения ПЗУ

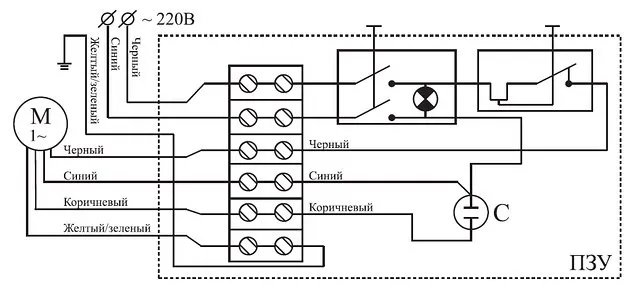

Так как же правильно выполнить подключение ПЗУ? На рисунке 1 представлена схема подключения ПЗУ с конденсатором и тепловой защитой.
Рис. 1 Схема подключения ПЗУ.
В однофазных насосах с выносным конденсатором из двигателя до ПЗУ идет четырехжильный кабель. После ПЗУ выходит уже более привычный трехжильный кабель (фаза, ноль, земля).
Схема не сложная, поэтому имея минимальные знания в электротехнике можно подключить пусковой конденсатор самостоятельно. Более того, можно даже собрать и полноценное ПЗУ с тепловой защитой своими руками.

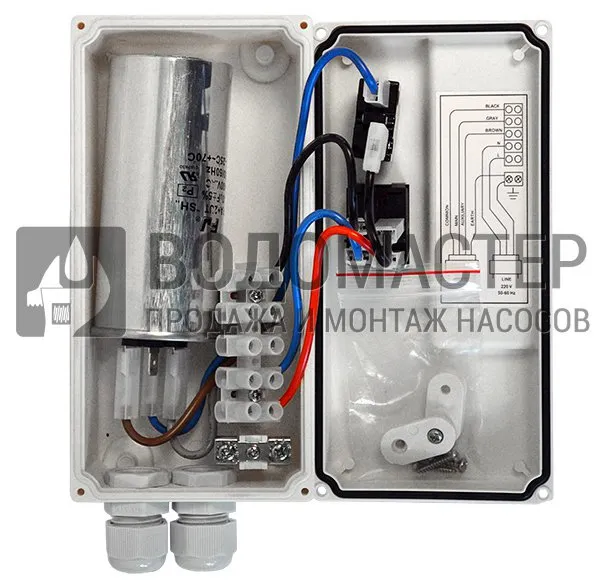

Однако наиболее простым способом будет покупка готового заводского ПЗУ, с уже полностью выполненной разводкой. В заводских устройствах схема подключения располагается внутри (под крышкой). Достаточно будет просто выполнить подсоединение к соответствующим зажимам клеммной колодки, согласно указанным на схеме цветам проводов.
