Обычно коннекторы RJ-45 используются для телефонных и сетевых кабелей. Иногда их также применяют для последовательных сетевых соединений. Впервые коннекторы RJ-45 начали использовать для телефонов. В связи со стремительным развитием технологий возникла надобность в штекере другого размера, здесь и пришелся кстати RJ-45. На сегодняшний день доступны коннекторы RJ-45 двух разных размеров – для кабеля Cat 5 и Cat 6. Убедитесь, что ваш коннектор подходит для типа приобретенного кабеля. Чтобы увидеть разницу между коннекторами, положите их рядом. Коннектор Cat 6 больше коннектора Cat 5. Ниже приведена инструкция обжимания коннекторов RJ-45 на кабеле.

Шаги

1.

   1

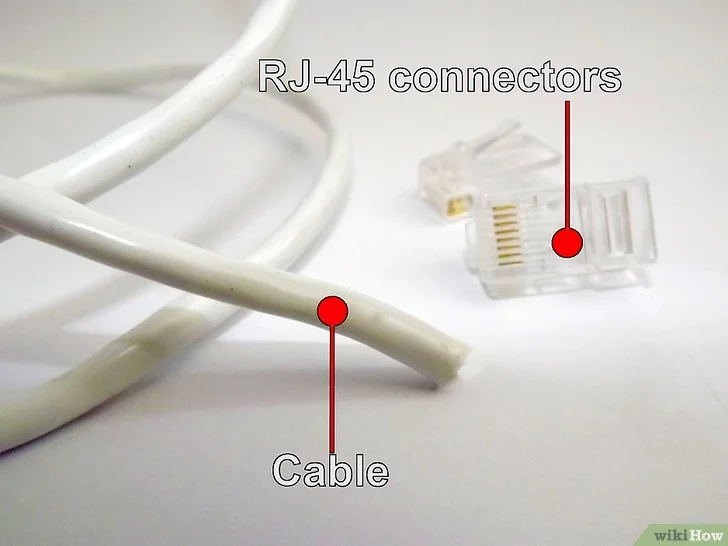

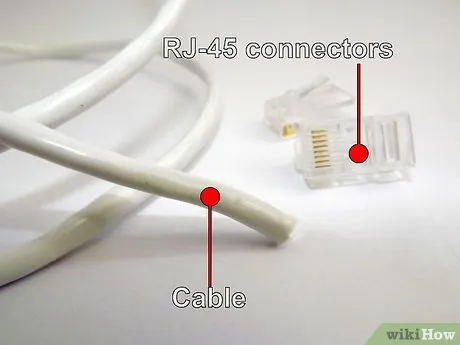

   Приобретите кабель и коннекторы RJ-45. Обычно Ethernet-кабель продается в бухтах определенной длины, поэтому, когда будете дома, можете измерить расстояние и отрезать кусок нужной длины.

2.

   2

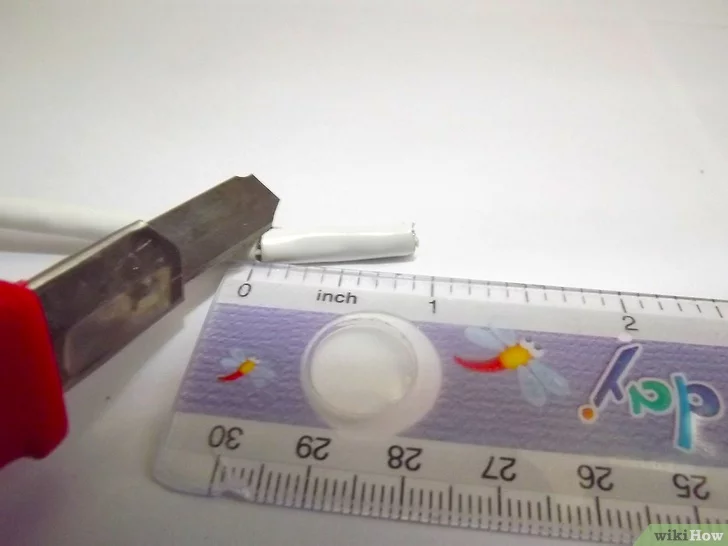

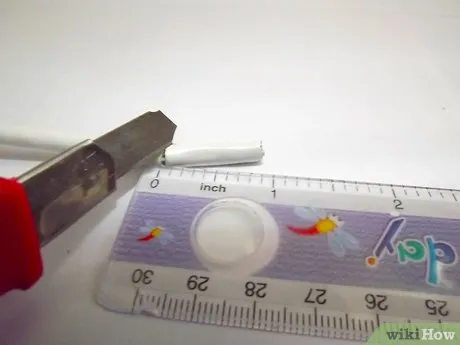

   Сделав с помощью канцелярского ножа неглубокий разрез внешнего слоя изоляции, снимите 2,5 — 5,1 см изоляции от края. Сделайте разрез по кругу кабеля и изоляция должна легко сняться. Вы увидите 4 пары скрученных проводов разных цветов и цветовых комбинаций.

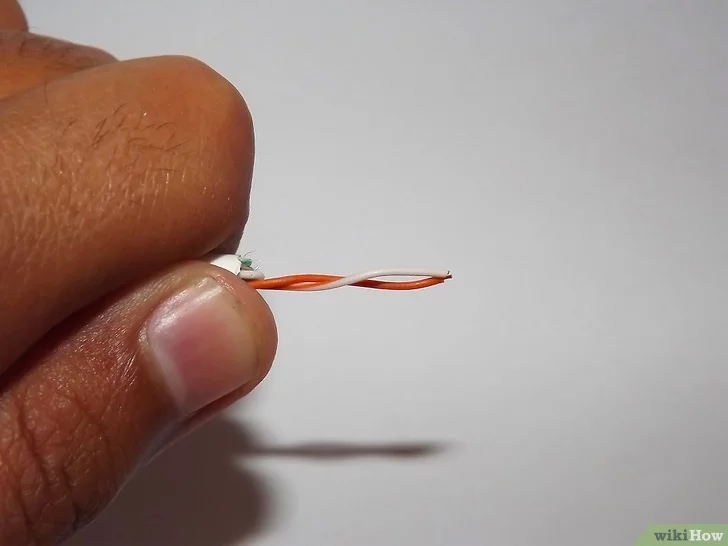

   • Белый с оранжевой полоской и полностью оранжевый

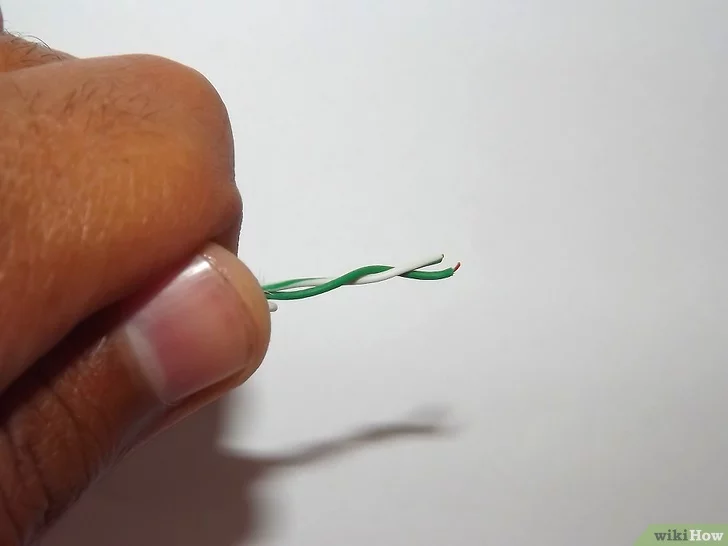

   • Белый с зеленой полоской и полностью зеленый

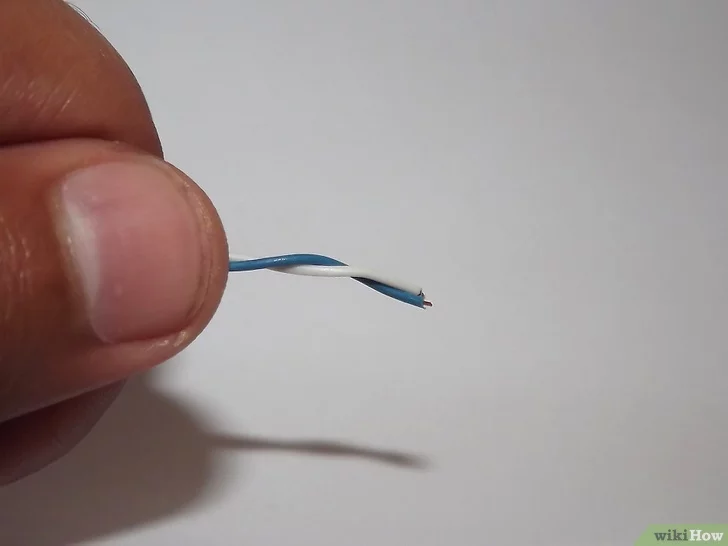

   • Белый с голубой полоской и полностью голубой

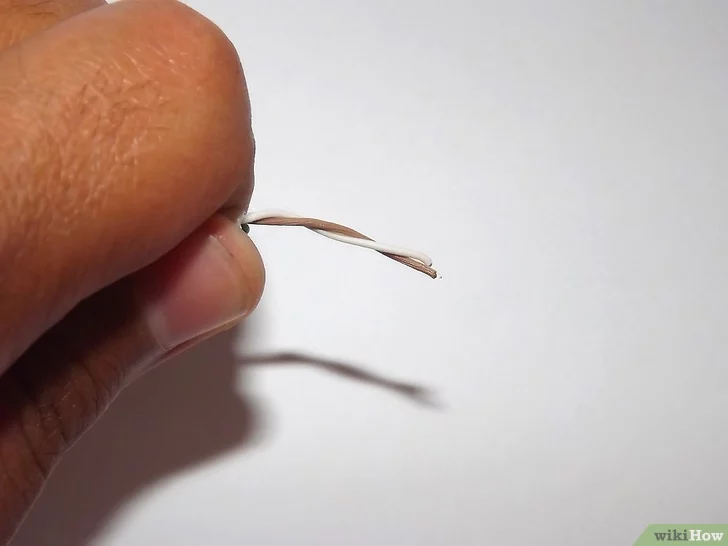

   • Белый с коричневой полоской и полностью коричневый



3.

   3

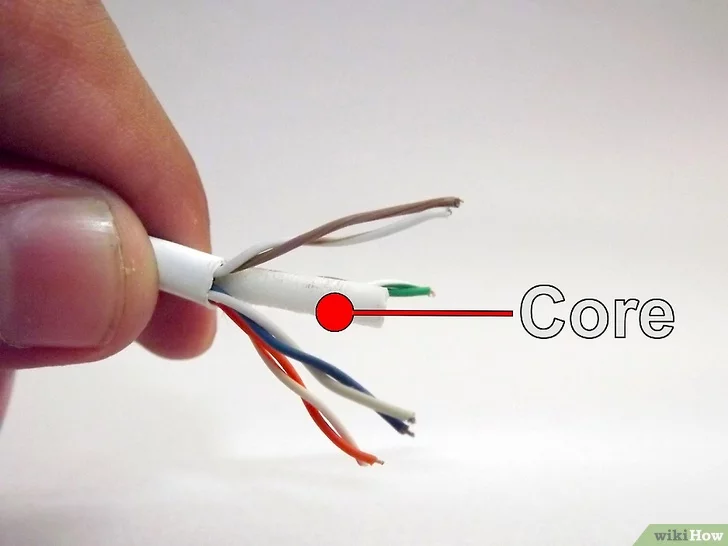

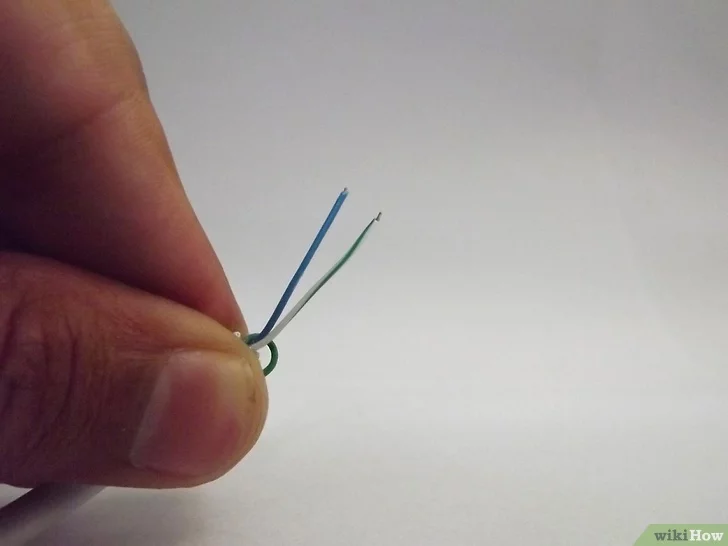

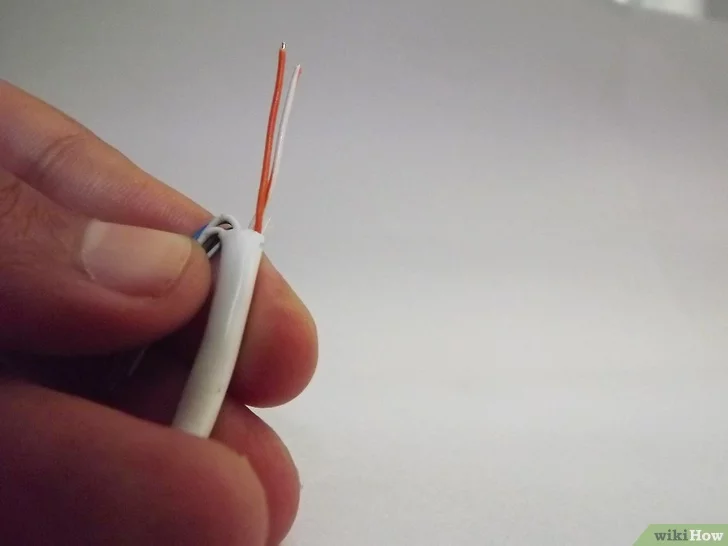

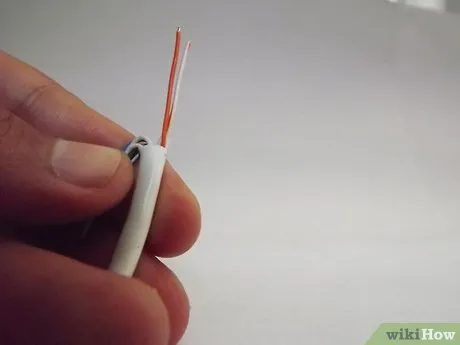

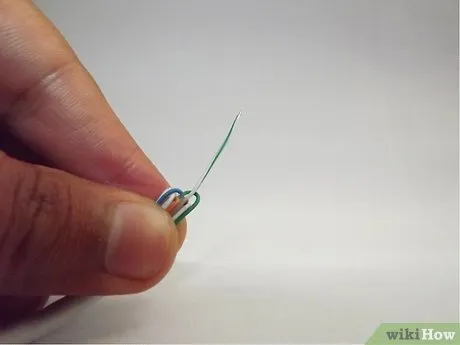

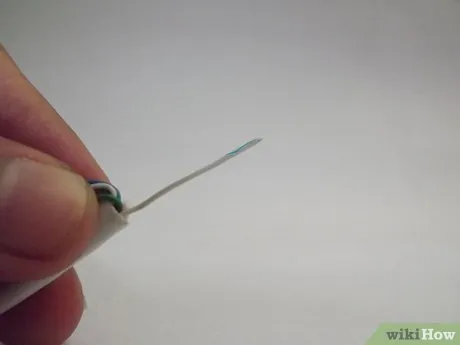

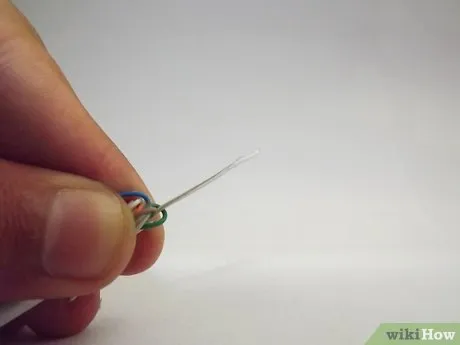

   Загните каждую пару назад, чтобы открыть центр кабеля.

4.

   4

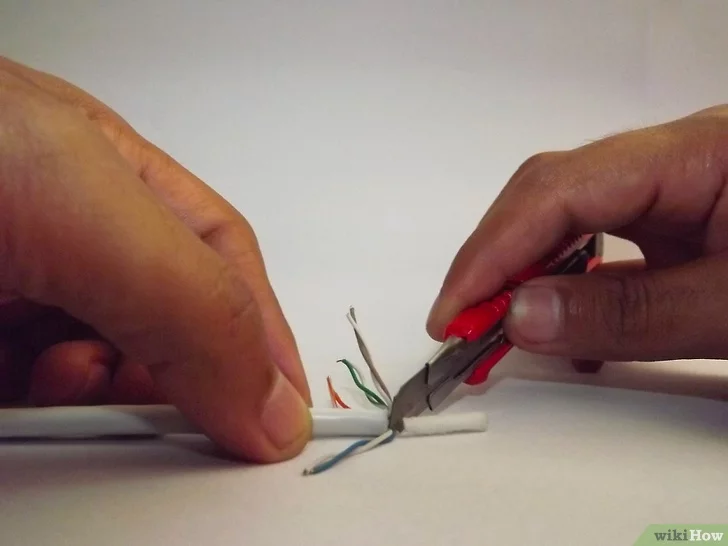

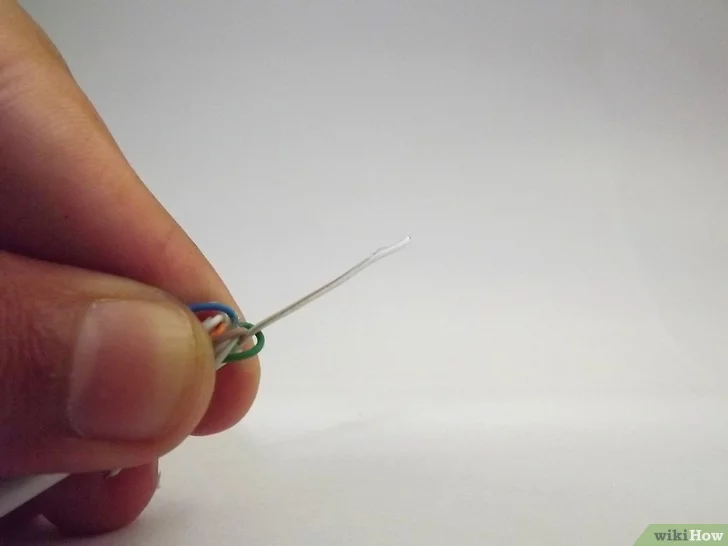

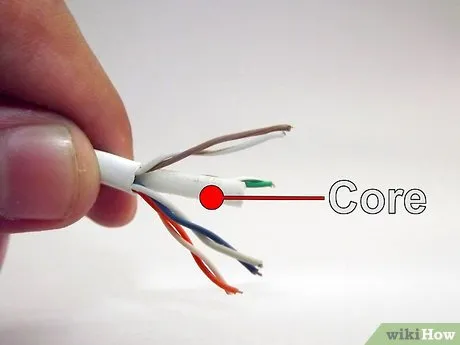

   Отрежьте сердцевину кабеля.

5.

   5

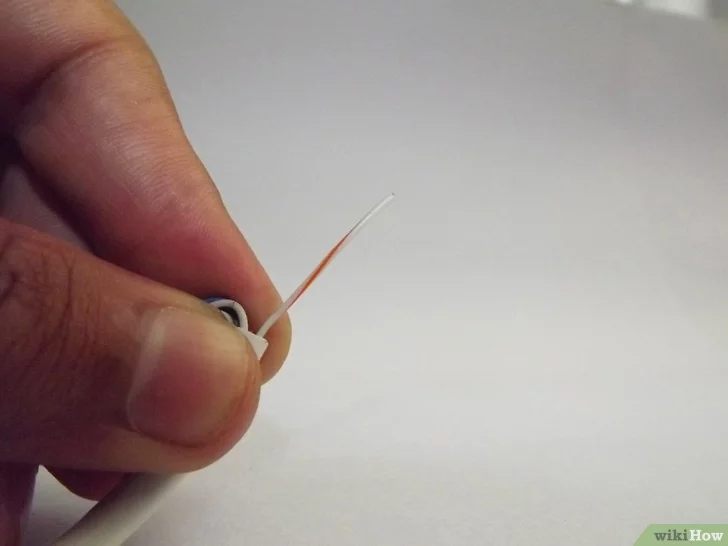

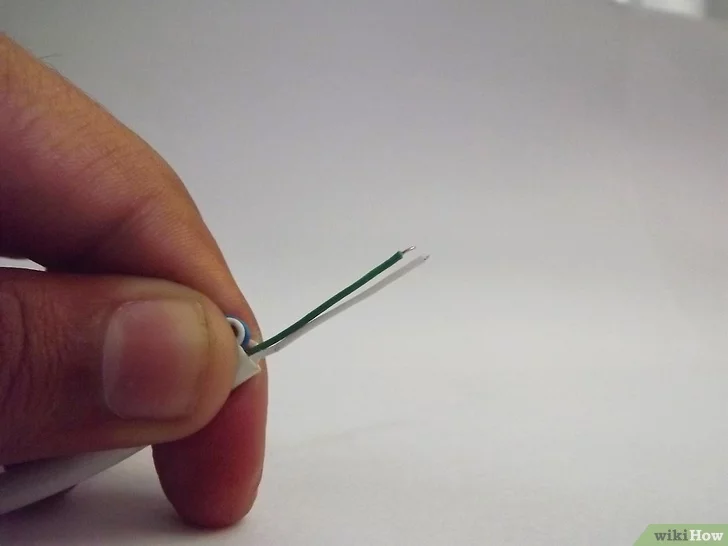

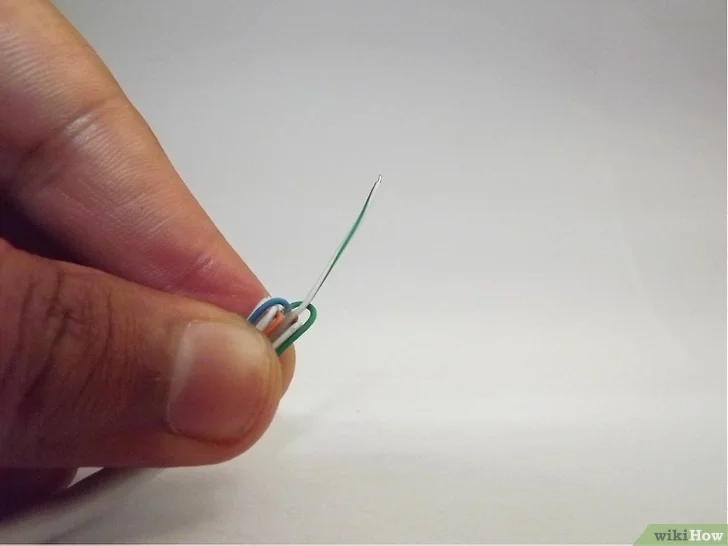

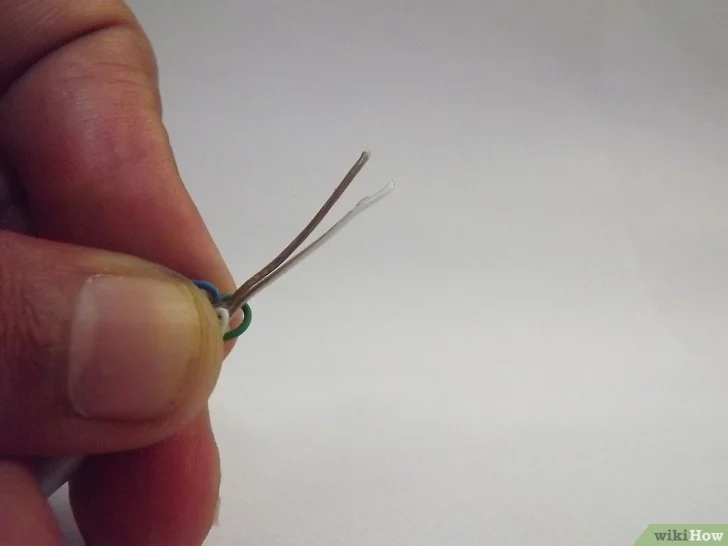

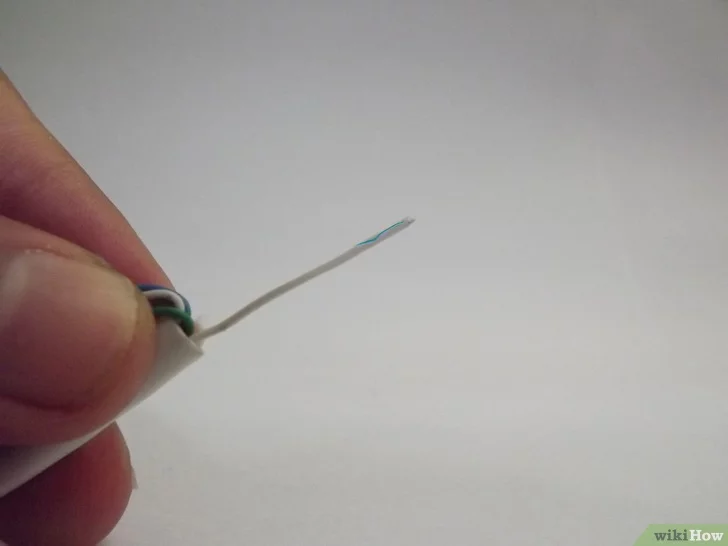

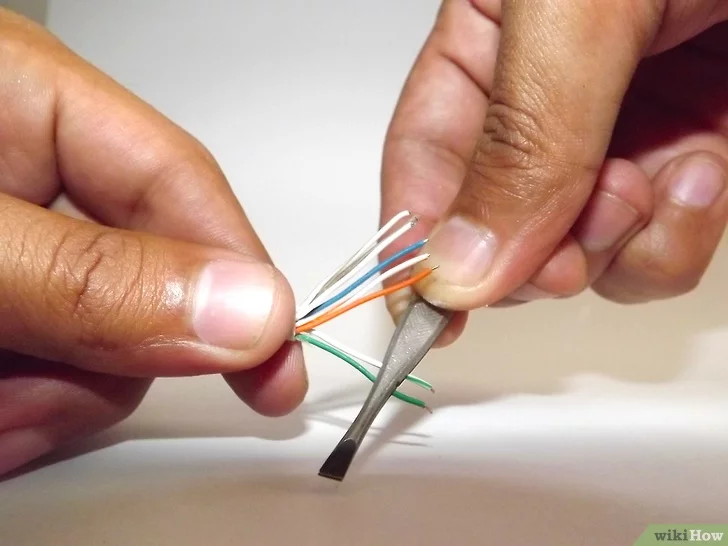

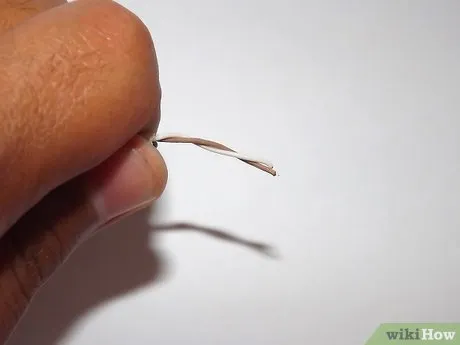

   Выровняйте провода с помощью 2 пинцетов. Возьмите провод под изгибом одним пинцетом, а второй используйте, чтобы аккуратно его выровнять. Чем прямее будут провода, тем проще вам будет выполнить задачу.

6.

   6

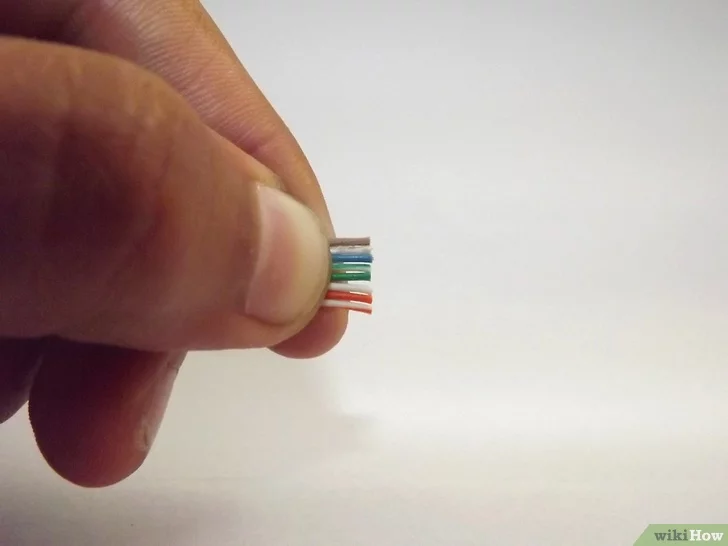

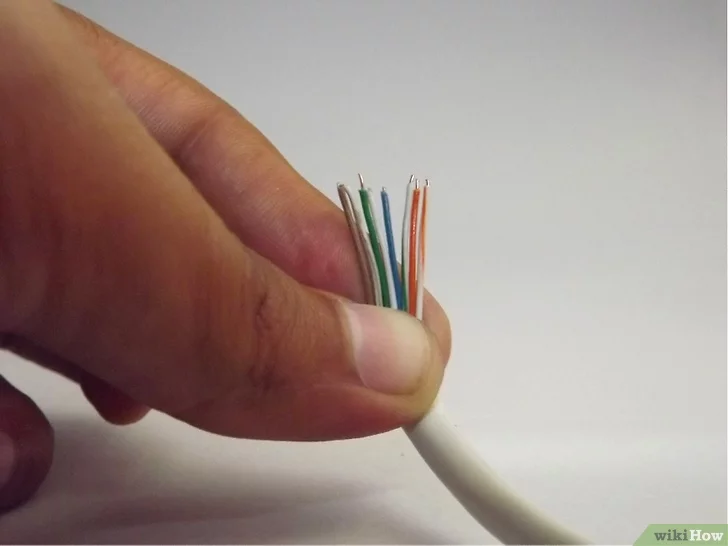

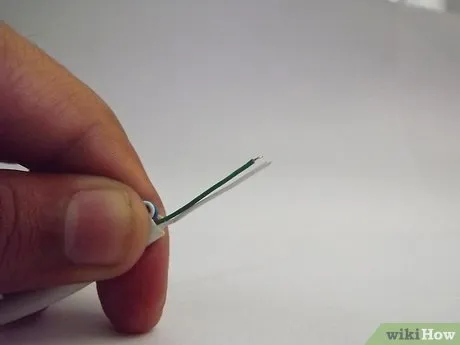

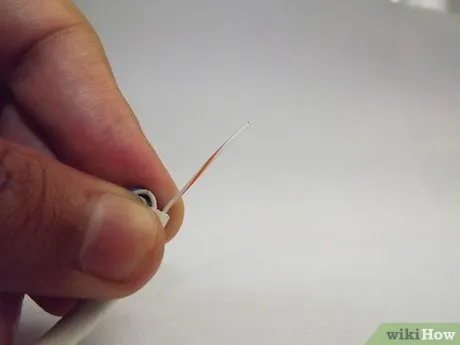

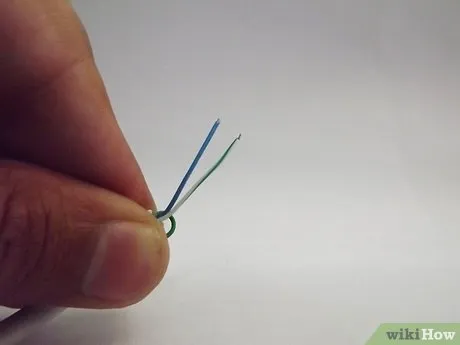

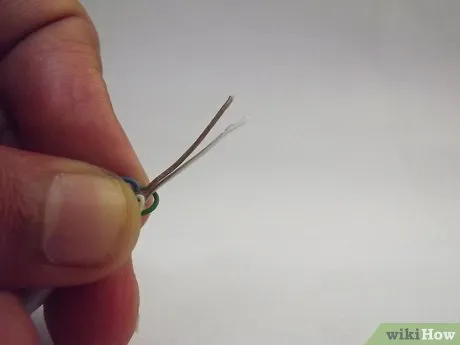

   Расположите раскрученные провода в ряд, справа налево, так, как они будут закреплены в коннекторе RJ-45:

   • Белый с оранжевой полоской



   • Оранжевый



   • Белый с зеленой полоской



   • Голубой



   • Белый с голубой полоской



   • Зеленый



   • Белый с коричневой полоской



   • Коричневый



7.

   7

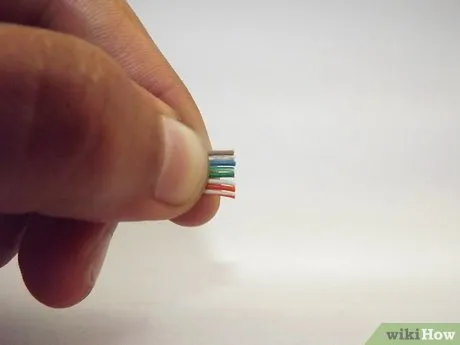

   Приложив коннектор RJ-45 к проводам, обрежьте их до нужной длины. Изоляция кабеля должна немного входить в коннектор RJ-45. Провода обрезайте таким образом, чтобы их край совпадал с верхней частью коннектора RJ-45.

   • Обрезайте провода по чуть-чуть, при этом часто проверяя точность. Лучше отрезать несколько раз, чем повторять весь процесс из-за того, что вы отрезали слишком много.



8.

   8

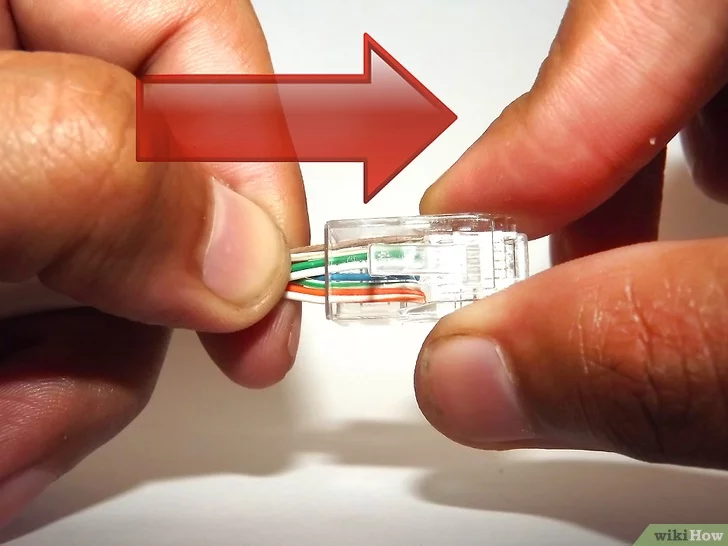

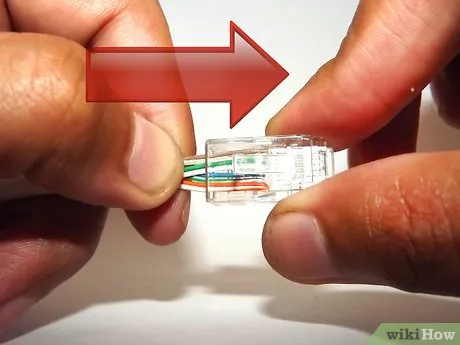

   Вставьте провода в коннектор RJ-45. Следите, чтобы они были выровнены, а каждый цвет занял свой желоб. Убедитесь, что каждый провод достиг конца коннектора RJ-45. Если вы не проверите этого, в конце можете обнаружить, что ваш только что обжатый коннектор бесполезен.

9.

   9

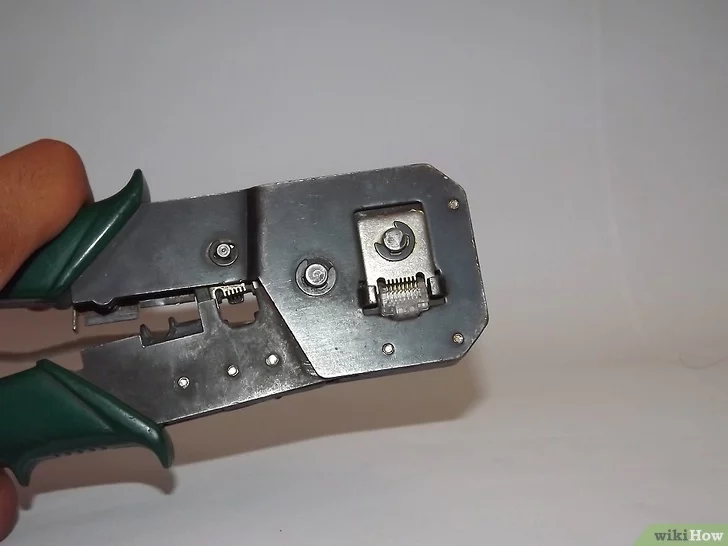

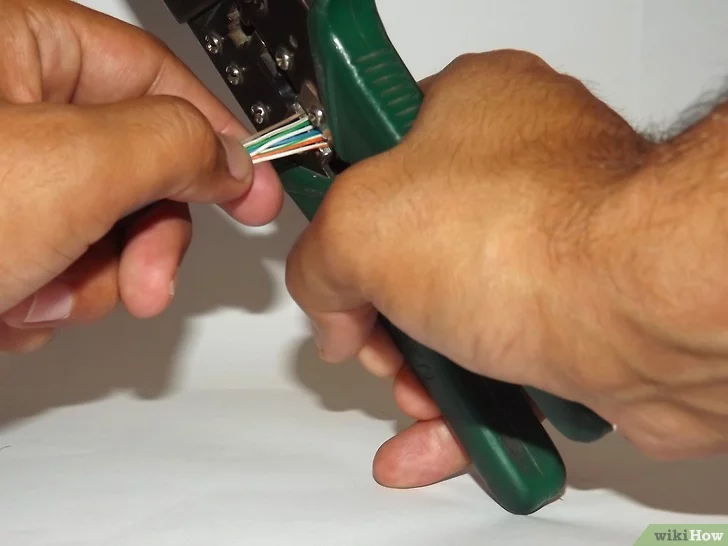

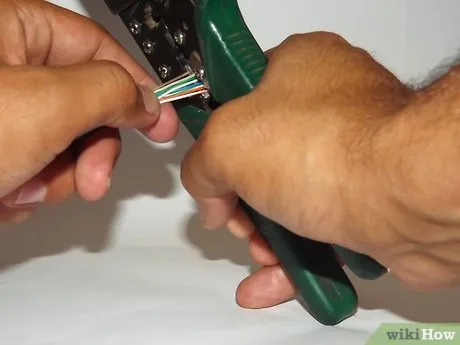

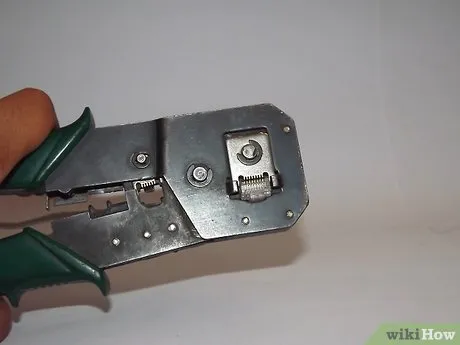

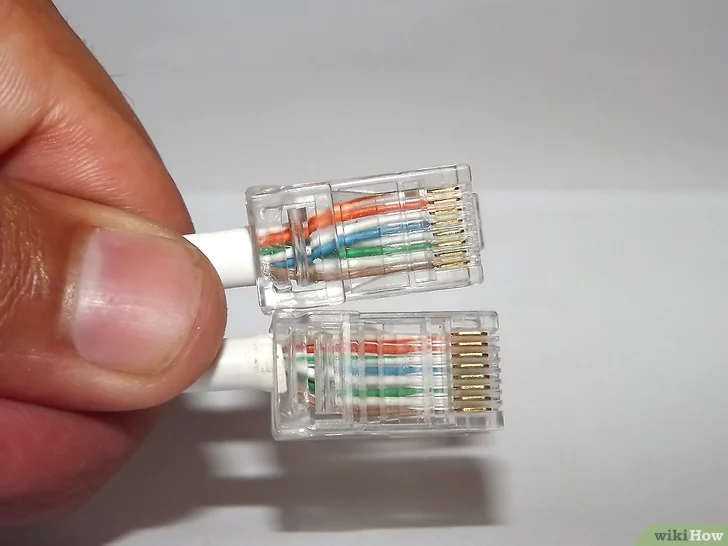

   Используйте обжимной инструмент для обжатия коннектора RJ-45. Для этого вставьте кабель в коннектор таким образом, чтобы клин внизу коннектора мог прижать изоляцию вместе с кабелем. Обожмите кабель еще раз, чтобы убедиться в надежности соединений.

10.

    10

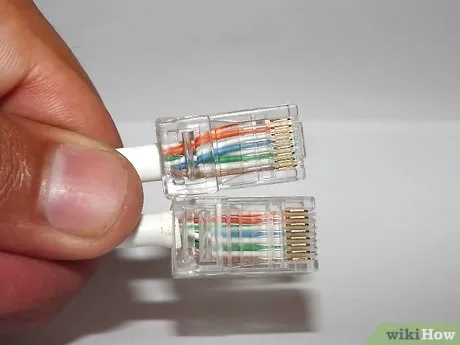

    Следуйте инструкциям выше, чтобы обжать коннектор RJ-45 с противоположной стороны кабеля.

11.

    11

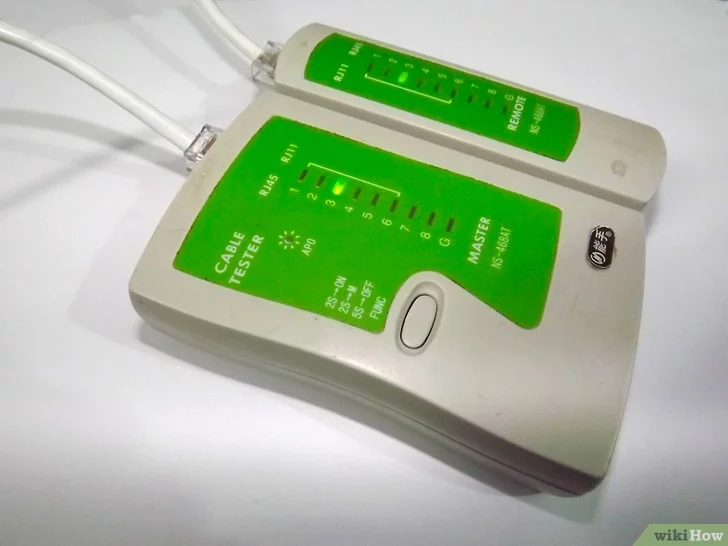

    Когда оба конца будут обжаты, с помощью тестера проверьте работоспособность кабеля.

    Реклама

Советы

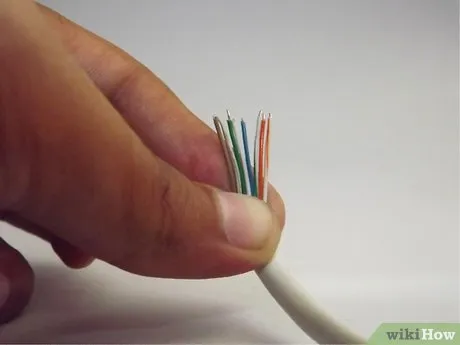

• Когда вы будете вставлять раскрученные провода в коннектор RJ-45, чтобы держать их прямо, зажмите провода между большим и указательным пальцами.

Реклама

Что вам понадобится

• Кабель
• Коннекторы RJ-45
• Канцелярский нож
• Обжимной инструмент
• Тестер для проверки кабелей
• 2 пары пинцетов

Об этой статье

Эту страницу просматривали 23 850 раз.

Была ли эта статья полезной?

Как обжать 8 жильный кабель для Интернета?

Для того чтобы обжать 8-жильный кабель для интернета, вам понадобятся следующие инструменты и материалы:

1. Кримпер — специальный инструмент, используемый для обжима коннекторов на кабеле.
2. Коннекторы RJ45 — они позволяют подключить кабель к сетевому оборудованию, такому как маршрутизаторы или коммутаторы.
3. Нож или специальный инструмент для снятия изоляции с проводников.
4. Кабельные ножницы для обрезки кабеля.

Шаги для обжатия 8-жильного кабеля RJ45:

1. Снимите изоляцию с конца кабеля, используя нож или специальный инструмент.
2. Разложите провода в нужном порядке. Наиболее распространенный порядок следующий: белый-оранжевый, оранжевый, белый-зеленый, синий, белый-синий, зеленый, белый-коричневый, коричневый.
3. Обрежьте провода так, чтобы они имели одинаковую длину.
4. Вставьте провода в коннектор RJ45 в нужном порядке, убедитесь, что провода вставлены до конца.
5. Убедитесь, что провода находятся в нужном порядке и не перекрещиваются.
6. Установите коннектор в кримпер и нажмите на ручки, чтобы обжать его на кабеле.
7. Проверьте кабель на работоспособность.

Обратите внимание, что для обжатия кабеля необходимо иметь определенный опыт и знания, поэтому, если у вас нет опыта, лучше обратиться за помощью к специалисту.
