Подключение посудомоечной машины собственными силами: пошаговая инструкция

Этапы подключения посудомоечной машины

Своей функциональностью посудомоечные машины схожи с стиральными. Для обеспечения их непрерывной работы необходимы следующие условия: наличие электроэнергии, подача воды и соединение с канализацией.

Если вас интересует вопрос о том, как правильно подключить посудомоечную машину, следующая информация может быть вам полезной.

Остаётся сантехническая часть работ, которую необходимо начинать с подключения сливного шланга к системе канализации. Данная последовательность необходима для облегчения самостоятельного подключения машины.

Подключаемся к канализации

Дренажный шланг посудомоечной машины, во избежание неприятных запахов, следует подключать к системе канализации через сифон. Длина сливного шланга не должна превышать полутора метров, иначе насос, отвечающий за слив отработанной воды, будет работать с перегрузкой и быстро выйдет из строя. По этой же причине, подключение дренажного шланга необходимо производить под наклоном к сливу, чтобы большую часть пути грязная вода шла самотёком. Непосредственно в месте соединения шланга с сифоном, наоборот, необходимо создать верхний перегиб, предотвращающий попадание сточных вод из раковины в сливную систему посудомоечной машины. Место соединения желательно зафиксировать хомутом.

Подключаемся к воде

В зависимости от модели — посудомойки подключаются как к холодной, так и к горячей системе водоснабжения. Процесс подключения в обоих случаях производится идентично.

Важно! При выборе посудомоечной машины следует учесть, что качество горячей воды в большинстве населённых пунктов очень далеко от идеала. Вода, как правило, не особо чистая, с наличием неприятных запахов

Это впоследствии может негативно сказаться на качестве мытья посуды и долговечности самого кухонного прибора.

Для самостоятельного подключения к сети водоснабжения необходимо перекрыть подачу воды в квартиру, открыть краны и слить её остатки из системы. Затем, при помощи разводного ключа, открутить накидную гайку и отсоединить гибкую подводку смесителя, в месте ее присоединения к трубе.

Тщательно очистить резьбу от грязи и старой гидроизоляции, намотать на неё новую фумку по часовой стрелке (количество витков зависит от толщины ФУМ-ленты, обычно 5-6 бывает достаточно). Накрутить тройник для разветвления потока воды, тщательно протянуть его разводным ключом. К одному из концов тройника присоединить ранее снятую гибкую подводку смесителя, на второй прикрутить шаровой кран. Непосредственно к крану присоединить заливной шланг посудомойки. Все резьбовые соединения не забываем хорошо протягивать и подматывать фумкой.

Рекомендации, советы, видео по подключению

Наличие запорного крана в системе водоснабжения позволяет прекратить подачу воды в установку в случае длительного отсутствия хозяев или возникновения угрозы затопления. Эта опция рекомендована даже на посудомоечных машинах с установленной защитой от протечек.

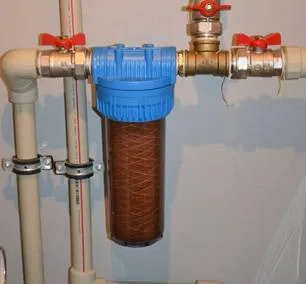

Также рекомендуется осуществлять подачу заливаемой в машину воды через проточный фильтр, который устанавливается между тройником и шаровым краном. Посудомоечные машины ведущих производителей, например, фирмы Bosch , славящейся качеством своих изделий, очень требовательны к чистоте подаваемой воды. Поэтому фильтр рекомендуется ставить, даже если источником воды является артезианская скважина.

Когда всё необходимое оборудование установлено, прикручен последний шланг — посудомойка считается подключенной к коммуникациям. Остаётся только её проверить и правильно установить по месту постоянного расположения. Если ещё остались какие-то вопросы по подключению, то посмотрите видео по монтажу посудомоечной машины Bosch :

Как подключить посудомоечную машину своими руками

Самостоятельное подключение посудомойки-автомат сэкономит владельцам средства и время. Перед тем как установить посудомоечную машину, внимательно прочитайте инструкцию. Как правило, краткое пошаговое руководство прилагается ко всем моделям известных брендов. В большинстве случаев устанавливать ПММ придется в четыре этапа:

1. Встроить посудомоечную машину в нишу и надежно закрепить ее там.
2. Подвести сеть 220 В и установить розетку в стене рядом с корпусом машинки.
3. Подсоединить ПММ к водопроводу.
4. Выполнить подключение агрегата к канализации.

Подключение посудомоечной техники к водопроводу и канализации – непростая задача

Подвод электросети

Хорошо, если на расстоянии до 1 м от корпуса ПММ в стене расположена розетка с заземлением, рассчитанная на потребление тока 16 А. Тогда электропроводку можно не делать. В противном случае придется вызывать мастера или подводить электричество своими руками.

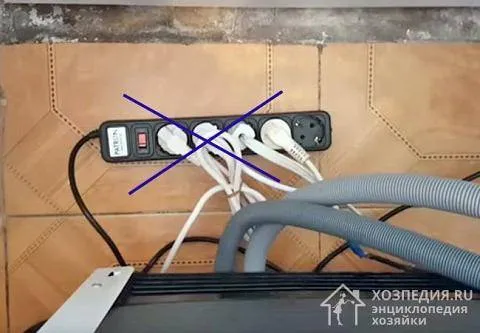

Не допускается использование удлинителей, тройников и других подобных вариантов для подсоединения ПММ к электрической сети

Для проводки используйте медный кабель с тремя жилами, сечение каждой из которых должно быть не меньше 2 мм. На входе, в распределительной коробке или щитке, кабель должен быть подключен к автоматическому выключателю, рассчитанному на срабатывание от тока 16 А.

Кроме того, желательно подключить в кабельную линию УЗО – устройство защитного отключения, рассчитанное на ток 16 А, с током утечки 30 мА (см. фото).

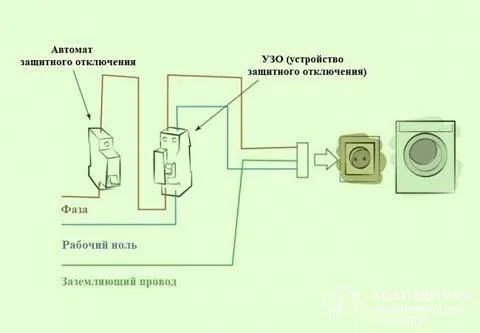

Схема правильного подвода электроэнергии к посудомоечной машине

Подключение посудомоечной машины к водопроводу

Наилучший вариант – подключиться к смесителю раковины, расположенной рядом с ПММ. Для этого перекройте подачу холодной воды и найдите то место, где гибкий шланг от смесителя подсоединен к трубе, подающей холодную воду. В этом месте ослабьте крепление и открутите гайку, фиксирующую соединение гибкого шланга с трубой, затем извлеките шланг.

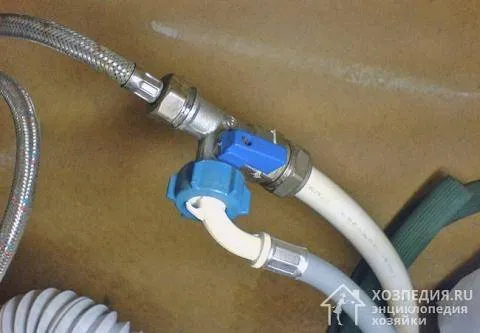

Один из вариантов установки тройника с встроенным запорным краном для подвода воды к автоматической посудомойке

На место соединения установите тройник, выводы которого подсоедините к гибкому шлангу смесителя и запорному крану. К последнему подключите фильтр грубой очистки и наливной шланг для ПММ. Не забудьте предварительно накрутить на резьбу всех соединений герметизирующую fum-ленту.

Если не получается подключиться к водопроводу под раковиной, можете врезаться в водопроводную трубу, проходящую недалеко. Для врезки в металлическую трубу лучше всего использовать обжимную муфту. Предварительно в трубе нужно просверлить отверстие для отвода воды.

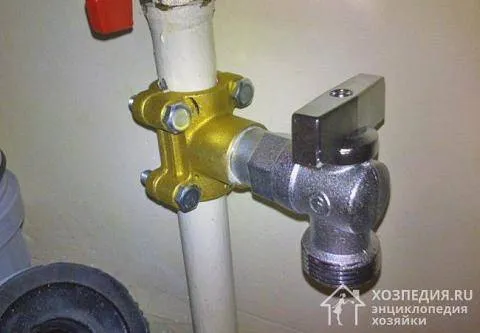

Обжимная муфта с отводом и запорным краном

Если водопроводная труба изготовлена из металлопластика, из нее нужно вырезать кусок, равный по длине тройнику, который будет установлен. Затем в месте разреза установить тройник, к которому затем подсоединить запорный кран, фильтр и впускной шланг ПММ.

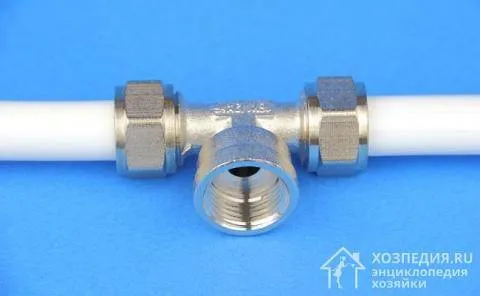

Тройник в разрезе металлопластиковой трубы

Подготовка слива в канализацию

В том случае если мойка располагается рядом с посудомоечным агрегатом, совместите их сливы, установив под раковиной сливной сифон с дополнительным отводом. По основному каналу будет поступать вода из мойки, по дополнительному – отработавшая жидкость с ПММ.

В продаже есть варианты сифонов с одним и двумя отводами. Два дополнительных отвода удобны, когда рядом с посудомойкой планируется размещение стиральной машины. О том, как правильно выполнить установку стирального агрегата, читайте в нашей статье.

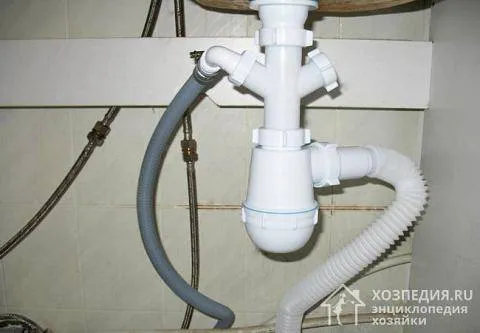

Сливной сифон с двумя отводами, к одному из которых подключена посудомоечная машина

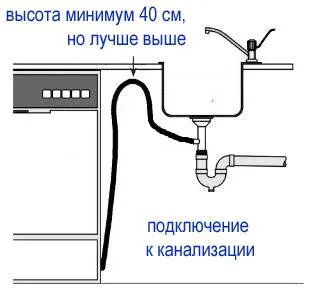

Чтобы вода из сифона не попадала в слив машинки, сливной шланг должен быть подключен через небольшой перегиб, подключенный непосредственно к ответвлению сифона.

Еще один вариант ­– на входе в канализацию установить тройник, в один из отводов которого подключить кухонную мойку, а в другой – ПММ. Чтобы неприятные запахи не распространялись по кухне, отверстия герметизируют резиновыми или пластиковыми манжетами.

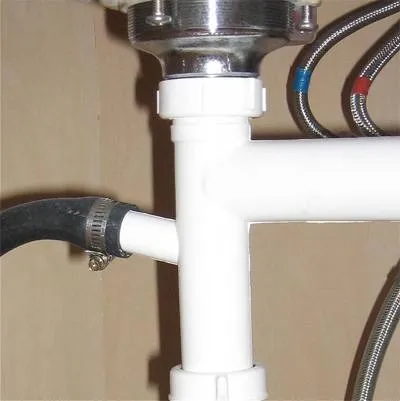

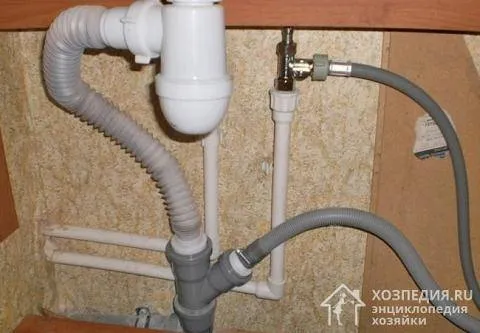

Тройник, который выводит в канализацию слив из раковины и посудомоечной машины

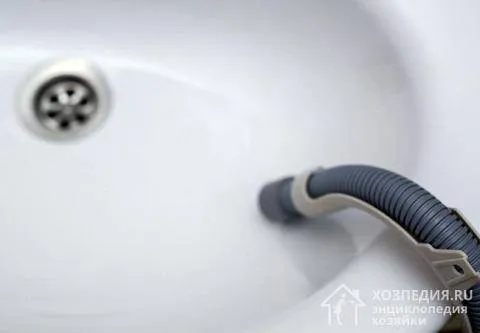

Проще всего организовать слив из настольной ПММ. Для этого достаточно прикрепить сливной шланг к раковине мойки

Особое внимание следует уделить надежности крепления, так как вырвавшийся из раковины шланг может залить жидкостью пол в кухне

Сливной шланг, заключенный в пластиковый перегиб

Как видите, организовать подключение посудомоечной машины вполне по силам каждому. При себе нужно иметь только небольшой набор инструментов и подручные материалы. Если необходимо встраивать посудомоечную технику в нишу, следуйте инструкции, прилагаемой производителем к ПММ.

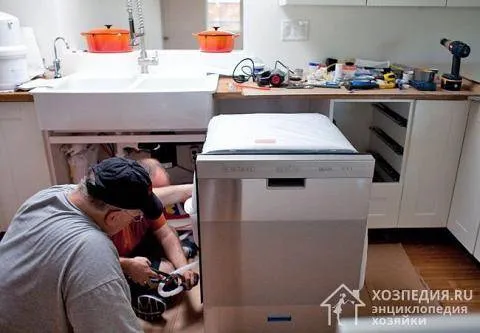

Установка посудомоечной машины своими руками

Если счастливый обладатель новой посудомойки решил установить ее своими руками, придется подойти к делу очень ответственно, вооружиться нужным инструментарием и подробно изучить схему установки оборудования.

Подключение посудомоечного оборудования разделяется на несколько шагов/этапов:

1. Подготовка места и сборка шкафа (для машины, встраиваемой в гарнитур)

2. Устройство отдельной розетки и подведение к ней электропитания

3. Подключение к водоснабжению

4. Обустройство отвода отработанной воды

5. Проверка правильности работы оборудования

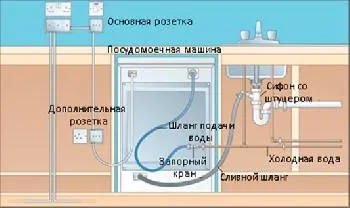

Схема подключения

Прежде чем осуществить подключение посудомоечной машины самостоятельно, нужно изучить схему ее размещения и соединения с электропитанием, системами водоснабжения и слива:

Проверка работоспособности

Для начала нужно убедиться, что грузчики, которые доставляли оборудование, не повредили его во время транспортировки. Для этого даже не нужно вскрывать коробку, ее достаточно только пошатать и убедиться, что внутри нее ничего не скрипит, не стучит и не дребезжит. Если же будут слышны какие-то посторонние звуки, значит, машина была упакована неправильно, и в результате перемещения произошла ее поломка или смещение важных деталей. От такого груза следует отказаться.

Если все в порядке, можно вскрыть коробку, снять упаковку, уплотнители, фиксаторы и начинать примерять машину к подготовленному для нее месту.

Подготовка места и шкафчика под машину

Правильный выбор и подготовка места для установки посудомойки будут напрямую влиять на ее работоспособность.

Для этого достаточно придерживаться таких правил:

1. Не устанавливать агрегат возле духовых шкафов (не менее 40 см)

2. Выдерживать расстояние: розетка — система водоснабжения = 1.5м

3. Не устраивать подключения между машиной и стеной

4. Внимательно изучить и следовать инструкции по устройству цоколя

Для встраиваемых посудомоечных машин нужно будет сделать корпус из мебели или нишу. Для этого выбранный шкафчик вытаскивается и разбирается — неразобранными остаются только боковые стенки и дверцы, которые на них подвешены. Задняя стенка убирается совсем.

После того как шкафчик будет разобран, необходимо просверлить в боковой стенке отверстия для проведения шлангов и проводов, подсоединяемых к системе водоснабжения, канализации, электропитанию.

Совет! Устраивать отверстия нужно у края стены таким образом, чтобы они не имели деревянной окантовки у стены, то есть, оставались неполными.

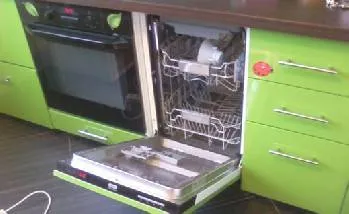

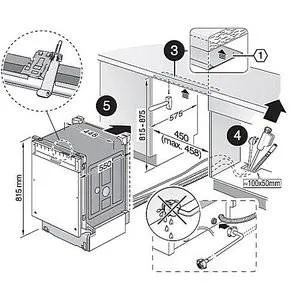

Встраивание машины под столешницу

Следующий этап — сборка цоколя, который будет служить основанием для боковых стенок и дверей. Сами стенки должны быть надежно закреплены со шкафчиками, которые находятся рядом. Затем, как все будет закончено, можно встроить посудомоечную машину под столешницу.

Важно! Перед установкой оборудования нужно защитить столешницу от воздействия горячего пара — неизбежного продукта работы машины. Для этого нужно приклеить на обратную сторону столешницы металлизированную пленку

Профессиональные советы по монтажу

Чтобы избежать наиболее часто встречающихся ошибок, предлагаем воспользоваться рекомендациями от опытных мебельщиков:

• обязательно пользуйтесь рулеткой или линейкой,  не действуйте на глаз, не ленитесь проверять ровное положение шаблона и панели – от этого зависит внешний вид кухонного фасада в целом;
• правильно подбирайте длину саморезов: они должны уверенно, достаточно глубоко входить в полотно панели, при этом не выходить с лицевой стороны и не деформировать ее;
• при использовании бумажного шаблона обязательно закрепите его со всех сторон;
• можно воспользоваться обычной отверткой, однако применение шуруповерта ускоряет процесс;
• ручку крепите, ориентируясь на расположение ручек на соседних шкафах, старайтесь соблюдать не только положение (параллельно/перпендикулярно полу), но и высоту;
• чтобы дверца ПММ не закрывалась во время монтажных работ, положите на нее пару больших книг или другой тяжелый предмет, например, утюг.

Если в качестве фасада для посудомойки используется бывшая дверка шкафа, при примерке обратите внимание на расположение старых отверстий

Важно проследить, чтобы старые крепежные отверстия не соприкасались с новыми, иначе саморезы могут выскочить, а панель частично отойти

Важно проследить, чтобы старые крепежные отверстия не соприкасались с новыми, иначе саморезы могут выскочить, а панель частично отойти. После завершения всех монтажных работ можно начинать эксплуатацию техники. Но прежде желательно внимательно изучить правила эксплуатации и обслуживания посудомойки

Но прежде желательно внимательно изучить правила эксплуатации и обслуживания посудомойки

После завершения всех монтажных работ можно начинать эксплуатацию техники. Но прежде желательно внимательно изучить правила эксплуатации и обслуживания посудомойки.

Возможные варианты встраивания

Шкаф для встраивания ПММ может выглядеть по-разному. Предлагаем рассмотреть несколько популярных вариантов, удобных для монтажа.

Каждый вид монтажа связан с трудностями

Чтобы свести их к минимуму, важно соблюдать вышеизложенные условия и требования, указанные производителем в инструкции. Предлагаем несколько рекомендаций по монтажу посудомойки в разных местах

Встраивание в шкаф

Если рядом с мойкой находится шкаф-тумба шириной более 45 см, то его можно использовать для установки посудомоечной машины. Преимущество близкого к коммуникациям монтажа – возможность интегрирования шлангов машинки в уже установленную систему под мойкой.

Вариант подключения посудомойки: удлиненная труба подачи холодной воды с запорным клапаном, отвод дренажного шланга в моечный сифон, отдельная электрическая розетка

Важно. Затем нужно поочередно подключить машину к канализации, водопроводу и электропитанию. Если необходимо, следует установить дополнительно гидрозатвор со сливным патрубком

Если необходимо, следует установить дополнительно гидрозатвор со сливным патрубком.

Декоративную лицевую панель, которая крепится на дверцу машинки, обычно собирают из снятых дверок шкафа или заказывают дополнительно. Частично встроенные модели декорировать не нужно, поэтому их монтаж немного проще.

Установка в отдельностоящий модуль

Если свободных шкафов под новое оборудование не найдено, но места на кухне достаточно, можно заказать отдельный модуль, но установить его нужно неподалеку от коммуникаций.

Тумба для дополнительно приобретенной техники – компактной стиральной машинки и посудомойки. Модуль установлен максимально близко к мойке, что облегчает подключение

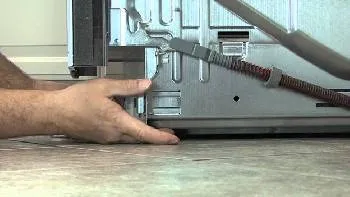

Важно выровнять и закрепить агрегат так, чтобы он не вибрировал при работе и не двигал шкаф. Шланги и трубы прокладываются вдоль стены, но доступ к ним легче. Чтобы добраться до коммуникаций, можно не демонтировать машину, а просто отодвинуть тумбу от стены

Когда посудомойка установлена под общую кухонную столешницу, для технического обслуживания приходится ее демонтировать, так как иначе к местам присоединения шлангов не дотянуться

Чтобы добраться до коммуникаций, можно не демонтировать машину, а просто отодвинуть тумбу от стены. Когда посудомойка установлена под общую кухонную столешницу, для технического обслуживания приходится ее демонтировать, так как иначе к местам присоединения шлангов не дотянуться.

Монтаж в нишу

Если в кухне предусмотрена ниша для установки микроволновой печи, духового шкафа или другого небольшого по размерам оборудования, ее можно также использовать и для монтажа посудомойки.

Размеры компактной модели вместе с чертежами можно найти в инструкции по установке. Если ниша расположена далеко от коммуникаций, придется запастись длинными гибкими шлангами для подачи холодной воды и отвода использованной

Встраиваемые компактные модели не нужно путать с отдельностоящими. Последние не обязательно размещать в нише – для их установки подойдет любая горизонтальная поверхность.

Чтобы посудомойка не бросалась в глаза и была скрыта, как остальная техника, лицевую часть прикрывают декоративной накладкой в стиле фасада.

Разработчики обычно продумывают различные варианты установки техники, поэтому в инструкции по монтажу размещают чертежи и схемы с размерами, полезными подсказками, техническими рекомендациями

Место для компактной модели подыскать проще, но не забывайте, что большую семью мини-машинка обслужить не в состоянии.

Если встраивание не подходит

Что делать, если в кухне совсем нет места для установки встраиваемой модели? Остается рассмотреть отдельностоящие варианты, конструкция которых не требует особого монтажа. Их можно просто установить на пол, столешницу или в нишу, выровнять, а затем выполнить подключение.

Существует еще один способ исполнить собственную мечту по монтажу встроенной посудомоечной машины – полное переустройство кухонного гарнитура, с возможным ремонтом или переносом коммуникаций. Он более затратный, требует не только финансовых вложений, но и времени.

Первый запуска

Первый запуск посудомойки осуществляют следующим образом:

• визуально и на ощупь проверяют плотность всех узлов соединений посудомоечной машины;
• в загрузочные боксы (они находятся на внутренней стороне люка или на передней части днища внутри агрегата) заправляют очищающую таблетку и заливают ополаскиватель для посуды.

• включают посудомоечную машинку, нажав стартовую клавишу на пульте управления. Работа вхолостую нужна для удаления пыли, загрязнений и бактерий, которые могли накопиться внутри машины за время хранения её на складе;
• во время всего рабочего цикла ещё раз проверяют плотность соединений. Если проявились места с протечками, то их устраняют с помощью ФУМ ленты.

Рекомендации по использованию

И напоследок некоторые рекомендации по эксплуатации посудомойки. Если их соблюдать, то ваше оборудование прослужит гораздо дольше. Итак:

• Перед помещением посуды в аппарат с нее нужно убрать крупные остатки пищи. Также сковородки и кастрюли лучше предварительно замочить.
• Чтобы мытье было более эффективным, правильно располагайте посуду внутри машины. Для каждого вида посуды есть свое место.
• Чтобы сэкономить время и электроэнергию, сильно загрязненную посуду нужно подготовить. Если на тарелке много жира, подержите ее несколько секунд под струей горячей воды. В этом случае посудомойка быстрее справится с поставленной задачей.
• Соблюдайте рекомендации от производителя и не мойте все подряд. Так в посудомойке нельзя стирать, поэтому оставлять вместе с грязной посудой губки или тряпки не стоит.

Выбор места установки

В зависимости от вида устройства, посудомоечная машина встраивается в мебель или устанавливается независимо от неё. Во втором случае требуется предусмотреть в конструкции мебели необходимые каналы для прокладки шлангов подачи и слива воды. Каналы или отверстия выполняются таким способом, который предоставит к ним свободный доступ при необходимости.

При использовании встроенного варианта, посудомойка Bosch встраивается в специально подготовленное место, с размерами, указанными в инструкции по эксплуатации модели. На дверцу посудомойки устанавливается декоративный фасад. Встраиваемые посудомоечные машины комплектуются специальным шаблоном, по нему производится крепёж фасада. Части крепления вкладываются в пазы на корпусе машины и декоративная панель фиксируется.

Устройство размещается на расстоянии метра от газовых плит. Не допускается попадание прямых солнечных лучей, запрещено располагать возле систем отопления. Длина шланга для слива должна быть не длиннее трёх метров. Используя регулируемые по высоте ножки и водяной уровень, машинка выравнивается по горизонтали. В случае установки под столешницей ножки желательно выставлять таким образом, чтобы она не сильно упиралась в доску стола. Требования к напольному покрытию заключается в обеспечении им достаточной прочности.

При выборе места расположения учитывается, что посудомойка является источником шума и представляет собой крупногабаритное изделие. При транспортировке подвижные части машинки закрепляются стяжками, липкими лентами, болтами, которые требуется удалить до начала эксплуатации.

https://youtube.com/watch?v=i4XgNNa1Z68

Подключение посудомойки к канализации – варианты

Большинство посудомоек имеют собственные шланги, трубки для слива использованной воды. У них разная длина, но трубу для оттока при необходимости нужно удлинить, сохранив необходимую герметичность.

Если канализационная система выполняется с нуля, следует помнить – вблизи места размещения прибора должен присутствовать выход к канализации диаметром не менее 4 см, предпочтительно с впускным отверстием, направленным вверх, возможно, горизонтально выходящим из стены. Согнутый конец гибкого дренажного шланга, которым обычно снабжена машинка, нужно поместить в сливную трубу и закрепить на стене специальной рукояткой, чтобы не выпадал.

Подсоединение к канализации, фото

Можно использовать специальную резиновую пробку с отверстием для шланга или пластиковым соединением канализации с 1/2-дюймовым соединением для присоединения дренажного шланга.

Если нет канализации, к которой можно непосредственно подсоединить посудомойку, можно использовать сифон раковины. Потребуется заменить верхний штуцер сифона на тройник для подключения с боковым соединением. Конструкция некоторых сифонов включает штуцер-тройник для монтажа сливной трубы, тогда не придется ничего дополнительно устанавливать. Это соединение используется для монтажа сливного шланга. Для повышения герметичности соединений нужно дополнительно использовать хомуты.

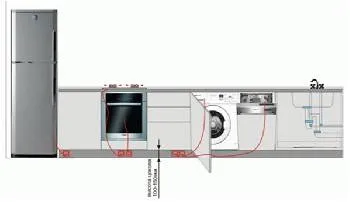

Схема. Высота слива – правила установки

К какой воде можно подключать?

Машинку нужно подключить к водопроводу, обычно к холодной воде. Некоторые модели могут использовать горячую воду при 60 °С. Однако рентабельность такого варианта заметна в следующих ситуациях:

1. вода нагревается за счет использования альтернативных источников энергии (солнечные коллекторы, тепловые насосы);
2. горячая вода подается котлом или газовым обогревателем, можно немного сэкономить, ведь энергия от сжигания газа стоит дешевле, чем электричество;
3. вода нагревается котлом на твердом топливе, камином с водяной рубашкой.

Использование горячей воды полезно если сгорит тэн, замена данной комплектующей детали обходится дорого. К сожалению, в современной технике запчасти служат не слишком долго, продаются в сборе, узлом, поэтому замена обходится недешево. Как показывает опыт автора статьи, данное правило применимо к малоизвестным и популярным брендам, присутствующим на рынке бытовой техники.

Перед подсоединением к водопроводу нужно убедиться, что вода:

1. не слишком жесткая,
2. не содержит большого количества железа, марганца.

Какая жесткость допустима?

• если общая жесткость составляет менее 7 по шкале жесткости – нет необходимости использовать кондиционер – вода считается мягкой;
• если общая жесткость превышает 7, следует использовать умягчение воды.

При нагреве, соединения, содержащиеся в воде, разлагаются на нерастворимые карбонаты, образующие накипь (явление, прекрасно известное людям, использующим электрические чайники).

Повышенная жесткость воды может:

1. повредить прибор,
2. значительно снизить качество мойки.

Для снижения жесткости необходимо установить соответствующие магистральные фильтры на входе водопровода в квартиру или непосредственно перед техникой.
