Подключение точечных светильников с подсветкой — практические советы от профессиональных электриков
Вы здесь:
Как организовать «подключение точечных светильников с подсветкой» таким образом, чтобы можно было включать их отдельно — как подсветку, так и основную лампу, а также одновременно? Общая схема подключения таких светильников доступна в статье по ссылке: https://samelectrik.ru/sxema-podklyucheniya-tochechnyx-svetilnikov.
Как подключить точечный светильник с подсветкой?
15 комментариев
-
Александр (администратор)
Общая схема подключения точечных светильников предоставлена в статье https://samelectrik.ru/sxema-podklyucheniya-tochechnyx-svetilnikov.html
О том, как подключить точечный светильник с подсветкой, подробно рассказывается на видео:Ответить
-
Анна
Единственный вариант подключить от одного выключателя на несколько режимов такие светильники — это использовать реле BIS-404.
Ответить
-
Leonid
В любом случае к светильникам нужно вести третий провод или ставить подобную схему на каждый светильник что может привести к непредсказуемым переключениям из-за разных временных характеристик каждого реле.
Ответить
-
-
-
Александр (администратор)
И как я понимаю, работают такие светильники следующим образом. Один раз включаешь выключатель — горит лампочка, второй раз — подсветка, третий — лампа и подсветка. Чтобы режимы переключались, нужно быстро выключать и включать выключатель света.
Ответить
-
Павел
Добрый день. Вы точно уверены, что так работает. Дело в том что у меня такой же светильник. Для светодиодов подсветки не нужен отдельный провод?
Ответить
-
Иван
Все это хрень горят ростоянно вместе подключил ,а потом столкнувшись с такой проблемой посмотрел водео и ни чего нового не узнал горят то вместе через один выкл. Помоеме надо что ьо другое либо провод еще либо 2й выкл
Ответить
-
Александр (администратор)

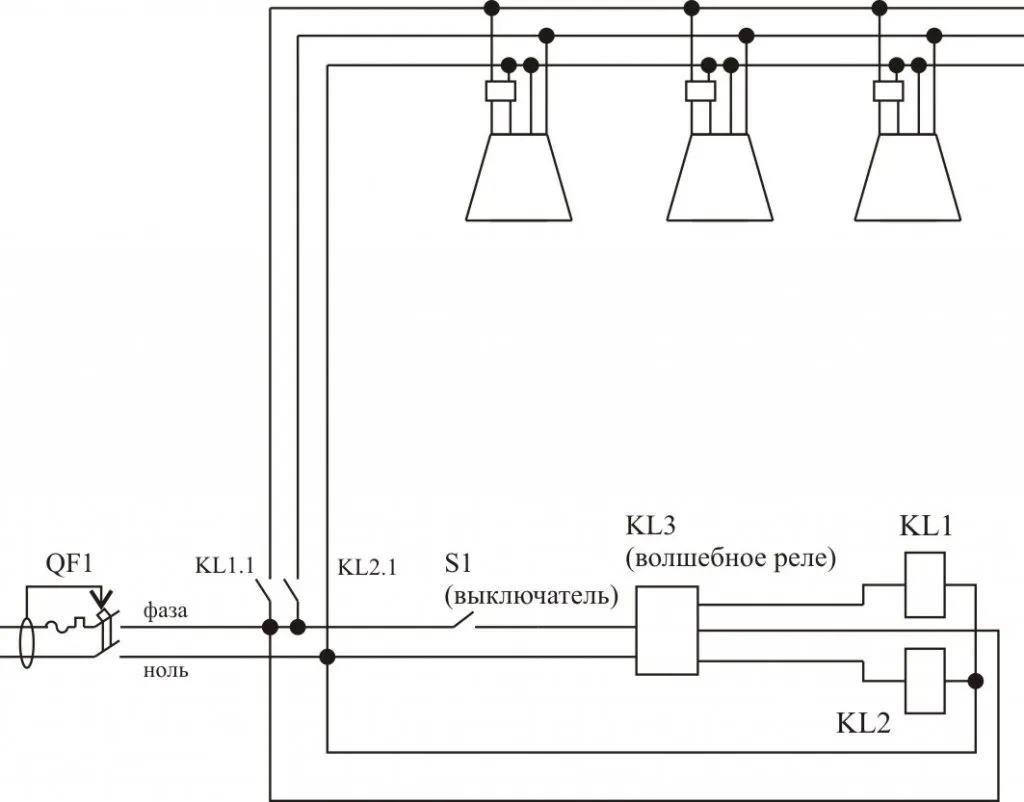

Вот схема! На видео всё предельно ясно, он на одну линию запаралелил лампы и подсветку, и группы светильников включаются каждый своей клавишей, согласно схеме (выберите вторую или третью картинку приложенную). Можно отдельно включать подсветку от лампы, если проложить еще линий или использовать бистабильное импульсное реле для управления несколькими точками освещения (первая картинка)
Ответить
-
-
-
Алексей
Корпус и лампа должны включаться поочерёдно, в этом и смысл. Видео на 2 +
Ответить
-
Анастасия
А как сделать, чтобы они поочередно включались? Одноклавишным выключателем? Подключили всё вроде правильно, как на этом видео, а горят и подсветка и лампа одновременно, а отдельно не включаются(((
Ответить
-
Гость
Схема 3 на картинке, по ней подключайте
Ответить
-
Олег
А как подключить с помощью вышеуказанного реле, с одноклавишным выключателем?
Ответить
-
Александр (администратор)
Схема указана на его корпусе! Для этого к красному проводу подключаете фазу от выключателя, к коричневому проводу приходящую фазу, к синему — ноль, к черным — лампочки.
-
-
-
-
-
Алексей
Все потолочники как один нарушители ПУЭ. Ну не используется винтовые клеммы для винтового провода. Тогда уж пусть Ваги многоразовые использует…или концы обжимает…На худой конец можно клемники карболитовые взять.
Ответить
-
Алексей
Ошибся в тексте…..провод конечно же многожильный (лучше ПВС) а не винтовой
Ответить
-
Иван
Подскажите. У меня другая проблема. Мне нужно чтобы все сразу загоралось. А загорается только с третьего раза все вместе (
Ответить
Как крепить точечный светильник?
Крепление точечного светильника может различаться в зависимости от типа светильника и поверхности, на которую он устанавливается. Однако, в целом, есть несколько общих рекомендаций по креплению точечных светильников:
- Необходимо выбрать точку крепления с учетом размеров и формы светильника, а также расположения источника питания.
- При креплении на гипсокартонную поверхность рекомендуется использовать специальные саморезы-анкеры, которые обеспечивают более надежное крепление.
- При креплении на бетонную или кирпичную поверхность необходимо использовать сверло и анкеры.
- При креплении на потолок, необходимо учитывать конструктивные особенности потолочной плитки, чтобы не повредить ее при установке светильника.
- При креплении на деревянную поверхность, например, балки, рекомендуется использовать саморезы.
В любом случае, перед установкой точечного светильника необходимо ознакомиться с инструкцией производителя и рекомендациями специалистов, чтобы правильно и безопасно произвести установку.
