Подключение трехфазного счетчика к однофазной сети: функциональность и способы работы

На чтение 5 мин. Просмотров 20.2k. 09.12.2020

Александр Георгиевич Кондратьев

Имея инженерное образование в области электротехники, мои профессиональные этапы включают работу электронщиком, позицию главного инженера на пищевом производстве и опыт руководства строительной фирмой. В жизни встречаются ситуации, требующие быстрого и эффективного решения.

В жизни возникают ситуации, которые требуют быстрого решения. К таким случаям относится подключение частного дома, дачи, гаража, коттеджа к электросети. По ряду причин бывает необходимо использовать трехфазные устройства. Поэтому хозяину необходимо знать, можно ли подключить трехфазный счетчик к однофазной сети.

1. В каких случаях разрешено подключать трехфазный счетчик к однофазной сети
2. Основные правила подключения
3. Предварительный этап
4. Схема подключения
5. Возможные проблемы

В каких случаях разрешено подключать трехфазный счетчик к однофазной сети

В технической документации на трехфазный счетчик сказано, что его можно применять только в трехфазной сети переменного тока. Но это рекомендации завода изготовителя.

Если посмотреть устройство прибора, то станет понятно, что он состоит из трех самостоятельных блоков, объединенных одним блоком учета потребленной электроэнергии.

Это значит, что нет никаких противоречий для использования его в сети 220 вольт. Но стоимость однофазного счетчика меньше.

Поэтому необходимо разобраться, когда возможно подключение трехфазного счетчика к однофазной сети:

• У собственника нет однофазного прибора, но имеется трехфазный счетчик, и он хочет его использовать. Например. если нужен счетчик электроэнергии в гараж;
• Владельцу выданы технические условия на подключение трехфазного напряжения, но энергосистема в настоящее время не имеет таких технических возможностей. А собственник приобрел необходимые комплектующие согласно проекту;
• Требуется подключить нагрузку более 10 Квт к однофазной сети.

Также можно установить прибор учета в гараже или садовом домике. То есть там, где оплата происходит по общему счетчику, а индивидуальные служат для расчета между собственниками и правлением.

Основные правила подключения

Подключение однофазных и трехфазных приборов учета не сильно отличается. Прежде всего, необходимо изучить инструкцию по эксплуатации обоих электросчетчиков. И знать, чем отличается трехфазное напряжение от однофазного. Для подключения последнего применяются два провода — ноль и фаза.

При подключении дома к сети трехфазного напряжения подводятся четыре провода: три фазные и один нулевой. Подключать должны электромонтажники, имеющие допуск к обслуживанию электросетей. Однако подсоединение к линии не представляет большой сложности. С ней справится любой человек, умеющий читать схемы и разбирающийся в электрике.

Предварительный этап

Прежде чем приступить к монтажу, требуется подготовить место работы и комплектующие. Ничего не должно мешать.

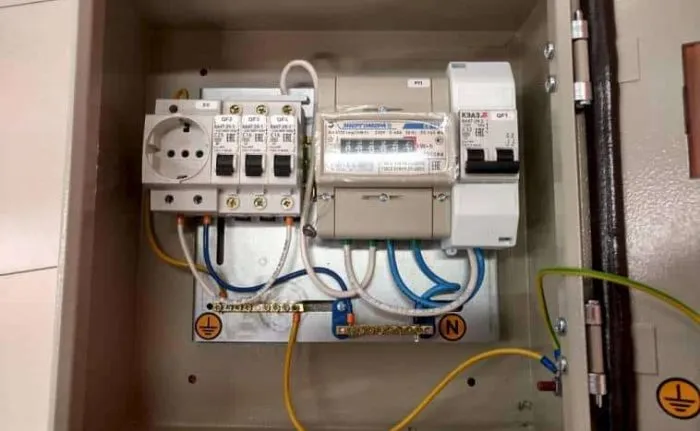

Прежде всего, собирается щиток, где на DIN-рейку устанавливают счетчик и автоматы. Количество которых зависит от величины нагрузки.

Для бесперебойной работы рекомендуется установить резервные автоматы — не менее одного.

Чтобы выполнить монтаж, необходимо иметь инструменты:

• Плоскогубцы с изолированными ручками;
• Тестер или мультиметр;
• Набор отверток и ключей.

Надо изучить схемы подключения счетчиков. Принять меры для обеспечения техники безопасности.

Схема подключения

Перед подключением следует разобраться, в чем состоит разница в схемах подключения электросчетчиков.

Однофазный счетчик. Для подсоединения к сети используются два провода, фазный и нулевой, напряжением 220 вольт. Этого достаточно для нормальной работы прибора.

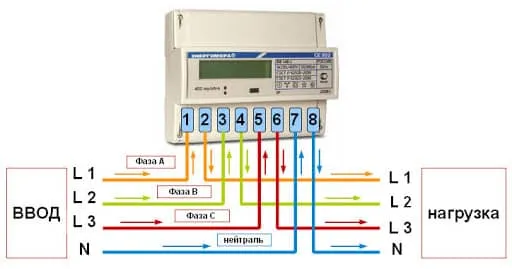

К трехфазному подходят четыре провода. Три фазных и один нулевой. Напряжение между фазой и нулем составляет 220 вольт, а между фазами 380 вольт.

Как уже говорилось, электросчетчики на три фазы конструктивно представляют собой три однофазных. А это значит, что допускается подключение трехфазного счетчика в однофазную сеть. Отсутствие двух фазных проводов не должно служить препятствием включения прибора в работу.

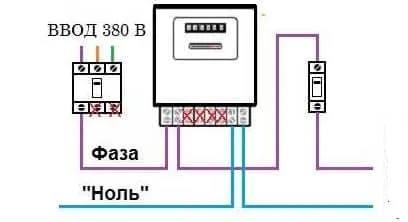

Для этого необходимо собрать схему:

• Фазный провод подключить к клемме А или первому контакту;
• Со второго контакта снимается напряжение после электросчетчика и подключается к автомату. Далее к нагрузке;
• Нулевой провод соединяют с контактом №7. С восьмого контакта провод подсоединяется к гребенке. Откуда разводится к потребителям;
• Контакты 3, 4, 5, 6 остаются не задействованными.

Общая схема имеет вид:

• Вводной автомат перед счетчиком, защищающий счетчик от бросков подходящей сети;
• Электросчетчик;
• Автоматы нагрузки, защищают линию от перегрузки.

Возможные проблемы

Технических проблем с подключением возникнуть не должно. При этом показания счетчика будут отображаться корректно на табло прибора учета.

Разберем различные ситуации и возможные проблемы:

• Подключения дома с нормальной нагрузкой, не превышающей 10 Квт. В этом случае возникает проблема с регистрацией прибора. Сбытовая организация вправе не поставить его на учет и опломбировать. Аргументируя тем, что электросчетчик используется не по назначению. Хотя строгих правил не существует, инспектор формально будет прав. Все будет завесить от инспектора;
• Выданы технические условия на подключение дома к трехфазной сети, но технические возможности отсутствуют. В этом случае инспектор вправе зарегистрировать прибор и опломбировать. Но он даст временное разрешение, которое длится годами, пока электросети не исправят положение;
• Выдано разрешение на подключение к однофазной сети мощности 15 Квт. Электросети на это идут крайне редко, но в жизни такое случается. Однофазные счетчики рассчитаны на токи, не превышающие 60А. А нагрузка 15 Квт потребляет ток 75 А. Трехфазный счетчик прямого включения рассчитан на 100 А. Поэтому, в качестве исключения, энергосбыт даст разрешение на монтаж трехфазного счетчика;
• Установка прибора учета в гараже или садоводческом товариществе. Здесь все просто. Местному электрику абсолютно все равно, какой прибор учета установлен в боксе или домике. Главное, чтобы он показывал расход электроэнергии правильно.

Из вышесказанного можно сделать вывод, что трехфазные приборы учета электроэнергии использовать в однофазной сети можно. Показания расхода электроэнергии отображаются верно. Однако при регистрации возникают проблемы, решение которых зависит от инспектора обслуживающей организации.
