Подробная инструкция устройства обрешетки под металлочерепицу — размеры, укладка каркаса, определение сечения и разметка шага

Применение обрешетки для крыши обеспечивает надежность и высокое качество укладки кровельных листов. Чтобы создать каркас, необходимо учесть некоторые тонкости, включая размеры обрешетки под металлочерепицу.

Примечание: Ключевая фраза «обрешетка под металлочерепицу размеры» была включена в перефразировку для точного описания содержания исходного текста.

Особенности устройства

Сплошной настил сооружается из бруса или обрезной доски, уложенных впритык друг ко другу. Расстояние между отдельными элементами каркаса не должно превышать 1 см. Подходящие параметры для бруса – 50х50 мм, для доски – 32х100 мм. Перед установкой деревянные элементы пропитывают антисептиками. Монтировать решетчатую обрешетку на порядок труднее, хотя при этом снижается количество расходного материала. В результате достигается уменьшение финансовых затрат и общего веса конструкции.

Монтируют решетчатый каркас после обустройства гидроизоляции стропил. Важно не забывать о вентиляционном зазоре между пленкой и деревянной конструкцией. Расстояние между отдельными перемычками обрешетки под обрешетку желательно делать 350 мм: это дистанция от среза нижней доски до середины соседней. Таким образом фиксируются металлочерепичные листы на нижнюю часть волны. При таком креплении общий вид кровли значительно красивее.

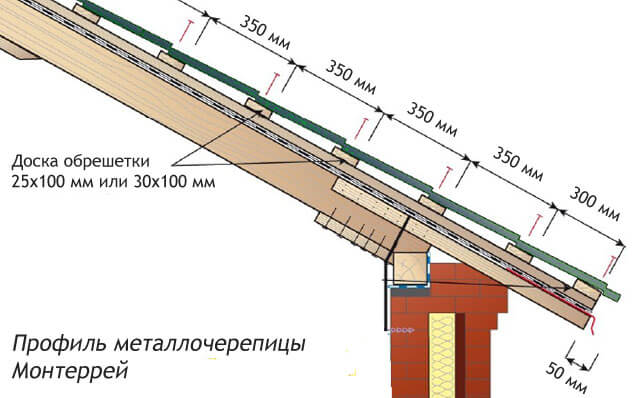

Начальную доску обрешетки на 15 мм шире остальных. Обычно сопроводительная документация кровельного материала содержит указания величины шага обрешетки. То же самое касается оптимального зазора между элементами каркаса: к примеру, учитывая размеры металлочерепицы Монтеррей, рекомендуемый шаг каркаса для этого материала — не менее 300 мм.

Размеры обрешетки, сечение

Основными параметрами каркаса под металлочерепицу выступает шаг обрешетки и размер пиломатериалов. При определении оптимального шага в учет берется размер шага металлочерепицы. Это вполне конкретный показатель, в зависимости от типа укладываемого профиля. Наибольшей жесткостью отличается профильный участок внизу волны, при переходе на следующую. Это объясняет, почему именно это место является наиболее оптимальным для установки крепежных элементов. Необрезная или полуобрезная доска при сооружении каркаса обычно не применяется.

Чтобы определить, на каком расстоянии делать обрешетку под металлочерепицу, в учет необходимо взять следующие соображения:

1. На длину шага обрешетки напрямую влияет тип используемой металлочерепицы.
2. Инструкция устройства обрешетки под металлочерепицу имеется в сопроводительной документации к кровельному материалу. Шаг отсчитывают от низа начального бруска до верхнего среза второго.
3. Расстояние между первыми двумя обрешеточными элементами берется несколько меньшим.
4. Сечение обрешетки под металлочерепицу определяет также угол наклона кровли, и то, насколько выступает кровельный материал за первый элемент каркаса.
5. Чтобы замерить выступ кровли, за начало отсчета берется лобовая доска. Если ее нет в конструкции – то срез стропилины.
6. 6. Чтобы добиться правильности отсчета между первой и второй доской каркаса, поверх стропил укладывают строительный уровень длиной 120-150 см. Это позволяет определять дистанцию между верхом первой волны и низом листа, нанося соответствующую разметку обрешетки под металлочерепицу.
7. Выдвинув уровень наподобие кровельного листа, впритык к лобовой доске ставят угольник: это позволяет отбить на нем параметр требуемого выступа. Уровень выдвигается до нанесенной отметки.
8. Толщина начальной доски берется несколько больше других, что позволяет избежать провисаний кровельного материала.
9. Определение размеров остальных обрешеточных перемычек проводится от верха второго элемента. Расстояние берется стандартное, соответствующее размеру профиля. Читайте также: «Размеры металлочерепицы, габариты по ширине, длине, высоте листов материала». Таким образом намечается каждая третья стропилина: это объясняется наличием кривизны у доски, что предусматривает необходимость ее натяжки вдоль нанесенной разметки.
10. Однорядные обрешеточные перемычки фиксируются на стропилине. Нахлест здесь обычно не используют. Разбежка встык выполняется по стропилам.
11. Весь используемый пиломатериал проходит обязательную антисептическую обработку.

Правила устройства и укладки обрешетки под металлочерепицу

От стыковки всей обрешетки на одной стропилине лучше отказаться, т.к. конструкция не будет достаточно жесткой. Нередко встречается такая ситуация, когда профиль имеет различную длину волны. По этой причине несущая конструкция может иметь разную дистанцию между каркасными перемычками для одного вида металлочерепицы. Легкие несложные конструкции под изделия с небольшой высотой волны и толщиной металлических листов 0,4-0,45 мм сооружаются из обрезной доски 25х100 мм. Более сложные кровельные системы обычно обустраиваются доской 32х100 мм.

Эта же доска используется при укладке металлочерепицы со значительной высотой волны, при толщине листа 0,5 мм. В том и другом случае расстояние между стропилами делают 0,6-0,9 м. Бруски сечением 40х60 мм и 50х50 мм применяют в тех случаях, когда дистанция между стропилами превышает 1 м.

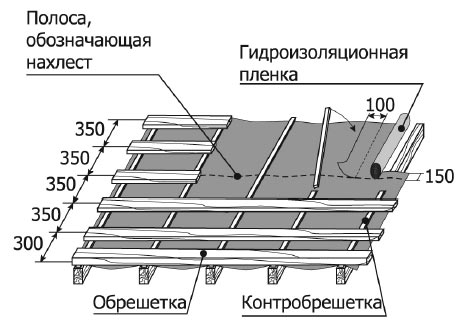

Металлочерепица выпускается в трех основных типоразмерах длины волны — 300, 350 и 400 мм, что непосредственно влияет на величину шага обрешетки. Откладывают этот интервал от центра перемычек. Имея на руках все необходимые данные, можно начинать расчет каркаса для металлочерепицы.

Примыкающие участки

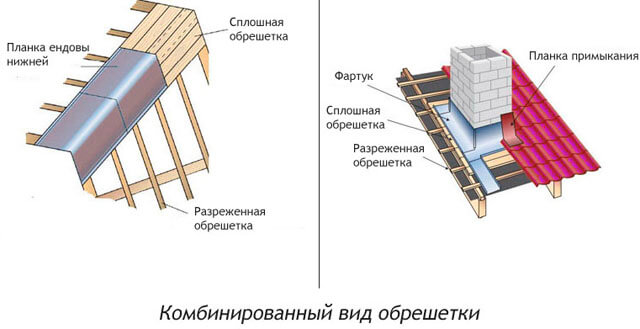

При укладке обрешетки под металлочерепицу в районе ендовы, дымоходной трубы и вокруг мансардных окон применяется сплошная конструкция. Обустраивая каркас, важно избегать просчетов, так это непосредственно влияет на прочность и долговечность крыши здания. Иногда из-за допущенных ошибок приходится переделывать кровлю, что влечет за собой значительные финансовые потери. Нужно учитывать, что демонтированную металлочерепицу невозможно применять еще раз.

Сооружение каркаса под металлочерепицу — пошаговая инструкция

Пошаговая инструкция устройство обрешетки под металлочерепицу:

• Размер бруса для стропил — от 50х150 мм. Доска под обрешетку должна иметь сечение не менее 25х100 мм. Доска для контробрешетки – 25х50 мм.

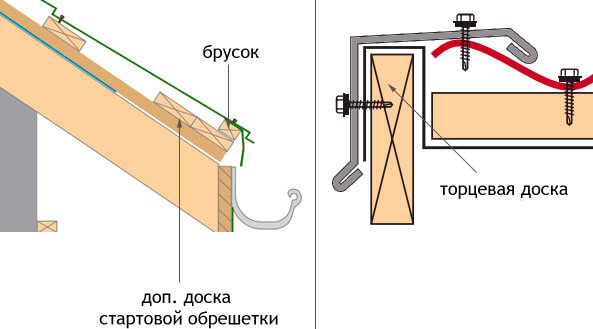

• При фиксации стартовой доски за линию укладки берется срез карнизного свеса: выступы за его пределы недопустимы. Первую доску выбирают несколько толще остальных, чтобы компенсировать разность уровня опорных точек между первым и последующими черепичными листами.
• Монтаж шага обрешетки металлочерепицы между первой и второй перемычками делают на 50 мм меньше, чем стандартный размер каркаса. Дистанция между остальными элементами каркаса ориентируют на размер профиля укладываемого материала.
• Чтобы проверить правильность расстояния между первыми двумя перемычками, еще на земле параллельно раскладывают две обрезные доски. Укрывая их металлочерепицей, можно проверить оптимальность ее выступа для стока воды: если он больше, чем нужно, вода начнет переливаться через желоб. При недостаточном расстоянии вода может задуваться порывами ветра в пространство между желобом и лобовой доской. Листы иногда деформируются и под воздействием снеговой нагрузки.
• Для нанесения разметки потребуется строительная рулетка. Точкой отсчета служит первая доска, выступающая за пределы карниза. Далее крепятся торцевые и коньковые планки.
• Ветровую доску устанавливают над обрешеткой, на высоту кровельного листа. Этот параметр зависит от вида металлочерепицы.
• Для надежности конек оснащается дополнительной доской 25х100 мм.
• Чтобы организовать правильный отвод воды с поверхности кровли, перед укладкой кровли следует установить крепежные кронштейны. Для монтажа карнизной планки металлочерепицу необходимо укладывать вдоль кровельного свеса.
• При определении, где установить кронштейны, за основу берут шаг монтажа в 50-60 см. Крепят кронштейны по нижней каркасной доске.
• Крайние кронштейны монтируются с учетом уклона желоба 5мм/1 м длины. Линейность установки оставшихся кронштейнов обеспечивает натянутый шнур.
• Желоб нужно вставить в кронштейны, а затем установить. Карнизную планку на обрешетку монтируют таким образом, чтобы добиться перекрывания краем желоба нижнего края планки. Это даст возможность конденсату стекать с планки внутрь водостока. Параметр нахлеста карнизных планок по отношению к длине составляет не меньше 100 мм.

Как установить дополнительные элементы

К дополнительным кровельным элементам принято относить систему обогрева и водостоки. Снегозадержатели состоят из специальных скоб, монтаж которых производится в шахматном порядке. Они дают возможность предотвратить массовое схождение снега с поверхности кровли. Чаще всего таким образом оснащаются постройки, рядом с которыми находятся тротуары и пешеходные переходы. Снегозадерживающие элементы желательно также установить над крыльцом или окнами. Чаще всего речь идет о трубчатых и решетчатых системах, которые нередко входят в комплект металлической черепицы.

Качественно обустроенная обрешетка, отвечающая всем требованиям и строительным нормам, обеспечит простоту и скорость укладки кровельного материала. Если выполнить работу самостоятельно, это позволит на порядок снизить затраты на сооружение кровли: ее надежность является обязательным условием для обеспечения комфорта внутри помещений. Для этого потребуется знание пошаговой инструкции обрешетки под металлочерепицу.

Как рассчитать сколько нужно металлочерепицы на крышу?

Расчет количества металлочерепицы на крышу зависит от нескольких факторов, таких как площадь крыши, угол наклона крыши, тип металлочерепицы и размеры листов. Вот шаги, которые помогут вам рассчитать количество металлочерепицы на крышу:

1. Измерьте площадь крыши в квадратных метрах. Это можно сделать, измерив длину и ширину крыши, умножив эти значения их друг на друга.

2. Определите угол наклона крыши. Это важно, потому что угол наклона влияет на количество металлочерепицы, которое необходимо для покрытия крыши. Чем больше угол наклона крыши, тем больше площадь крыши, которая будет покрыта одним листом металлочерепицы.

3. Определите тип металлочерепицы, который вы планируете использовать. Разные типы металлочерепицы могут иметь разные размеры листов, а следовательно, различное количество листов потребуется для покрытия крыши.

4. Определите размеры листов металлочерепицы. Это можно сделать, посетив сайт производителя или посоветовавшись с продавцом.

5. Рассчитайте количество листов металлочерепицы, необходимых для покрытия крыши. Для этого разделите площадь крыши на площадь одного листа металлочерепицы. Например, если площадь крыши составляет 100 квадратных метров, а площадь одного листа металлочерепицы составляет 1 квадратный метр, то для покрытия крыши понадобится 100 листов металлочерепицы.

6. Добавьте дополнительные листы металлочерепицы на случай ошибки при установке или для запаса на будущее. Рекомендуется прибавить к количеству листов металлочерепицы еще около 5-10% для таких целей.

Результаты расчетов могут отличаться в зависимости от конкретных условий, поэтому рекомендуется проконсультироваться с профессиональным кровельщиком, чтобы получить более точный расчет кол

…чества металлочерепицы на крышу.

7. Учтите сложности конструкции крыши. Если крыша имеет сложные формы, выступы, дымоходы и т.д., то для покрытия такой крыши может потребоваться больше листов металлочерепицы, чем для простой крыши с одним скатом.

8. Проверьте результаты расчета с помощью специализированных онлайн-калькуляторов, которые могут помочь вам рассчитать количество необходимой металлочерепицы на крышу.

Важно помнить, что расчет количества металлочерепицы на крышу — это только первый шаг в процессе установки металлочерепицы. После того, как вы рассчитали количество необходимой металлочерепицы, следующим шагом будет правильно установить ее на крышу, следуя инструкциям производителя и рекомендациям профессионального кровельщика.
