Подробно про мембранный расширительный бак для системы отопления

Важно соблюдать какие требования безопасности в случае использования мембранных расширительных баков в закрытых системах отопления?

Подробнее еще и про открытые системы и баки в них вы можете прочесть в этой статье —

Содержание:

• Подробно о принципе работы
  • Как произвести установку такого оборудования?
  • представляет мембранный бак? На чём основывается принцип его работы? И как произвести его установку? Обо всём по порядку.

    Подробно о принципе работы

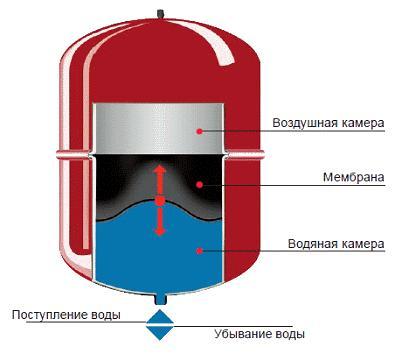

    Пояснение конструкции оборудования

    Конструкция данного бака сравнима с капсулой. Его корпус, как правило, изготавливают из стали. Он разделён на две части эластичной мембраной (чаще всего резиновой). Одна половина наполнена теплоносителем, другая – воздухом или азотом.

    При отсутствии нагрева давление в отопительной системе и давление в расширительном баке равны. В данном случае газ заполняет больший объём бака.

    Объём воды при её нагреве увеличивается. Если это явление передать цифрами, то это будет выглядеть следующим образом: объём одного килограмма воды при t=20°C составляет 1,002 л; а при t=90°C (максимальная температура отопительных систем) этот объём составляет 1,036 л. То есть он увеличился на 3,4%.

    Вода не сжимается. Следовательно, увеличение её объёма в системе ведёт к возрастанию давления. А это, в свою очередь, может способствовать разгерметизации отопительной системы. Мембранный расширительный бак системы отопления поглощает избыток теплоносителя при его нагреве. Это происходит благодаря способности воздуха сжиматься.

    При охлаждении объём теплоносителя, наоборот, уменьшается, понижая тем самым давление. Дефицит теплоносителя выталкивается из расширительного бака обратно в систему. Следовательно, объём воздуха снова возрастает.

    Полезно такое оборудование и при малых утечках теплоносителя из системы. Давление в этом случае в системе (и в баке в частности понижается). Воздух подпитывает систему, выталкивая запасы теплоносителя из расширительной ёмкости.

    Итак, расширительный бак регулирует давление, а в некоторых случаях и компенсирует его избыток. Тем самым он помогает избегать повышенных нагрузок в системе отопления.

    Важно: использование расширительного бака гарантирует безаварийную эксплуатацию отопительной системы. Ведь если не предусмотреть его в системе, может произойти утечка горячей воды.

    Как произвести установку такого оборудования?

    Установка расширительного бака — очень ответственный момент. Лучше всего доверить это квалифицированному персоналу.

    При выборе места установки следует учитывать некоторые правила и особенности.

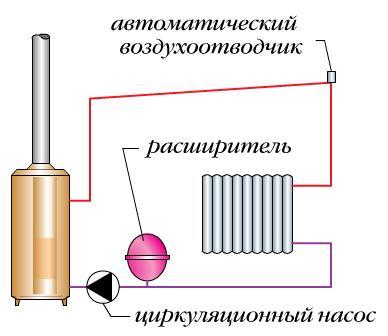

    Где в системе устанавливают оборудование?

    Чаще всего его устанавливают в котельной рядом с котлом.

    При этом старайтесь следовать следующим правилам:

    1. Наиболее подходящее место — прямой участок отопительной системы, на котором течение теплоносителя близко к ламинарному. Обратная магистраль перед циркуляционным насосом (но не вблизи него) подойдёт лучше всего.
    2. Монтаж обязательно происходит со стороны подачи холодной воды в систему. Недопустима установка бака на выходе.
    3. Бак нужно установить в месте, где он будет защищён от ударов, атмосферного воздействия и вибрации.
    4. Так как бак в закрытой системе предназначен для компенсации расширения при нагреве, высоту крепления относительно пола и котла не придётся рассчитывать.
    5. Если объём емкости не превышает 30 литров, то можно закрепить его на стене. В противном случае необходимо поставить на ножки.
    6. Место установки должно обеспечивать беспрепятственный доступ ко всем узлам расширительного бака.

    Какие требования безопасности необходимо соблюдать?

    Перечислим наиболее важные:

    1. Установка мембранных расширительных баков в системах отопления обязательно должна производиться при температуре выше 0°С.
    2. Если бак не укомплектован предохранительным клапаном для сброса избыточного давления, необходимо установить его дополнительно рядом с баком перед проточной арматурой по направлению подачи теплоносителя.
    3. Кроме того, незаменимым помощником для вас станет манометр. Его следует установить также около бака и вентиля, предназначенного для соединения системы отопления с водопроводом.
    4. Трубопровод должен быть теплоизолирован.
    5. Важно правильно рассчитать объём бака.

    Пусть в вашем доме всегда будет тепло и уютно!
