Подробные чертежи и фото для изготовления печи для казана своими руками: пошаговое руководство

Хотите самостоятельно построить печь для казана? Наша статья поможет вам в этом — мы собрали для вас чертежи и подробную инструкцию с фото и видео. Сделайте печь для казана своими руками с легкостью, благодаря нашей подробной информации.

Блюда кавказской и восточной кухни, самостоятельно приготовленные на открытом огне особенно вкусны, полезны и аппетитны. Аромат, исходящий от готовящихся в казане кушаний весьма хорош и приятен.

Печь для казана

Особые вкусовые качества блюда приобретают из-за равномерного прогрева дна и стенок казана открытым огнем. Немудрено, что владельцы собственных дач, загородных домов или просто едущие отдыхать на природу стремятся собственными руками собрать конструкцию, приспособленную для приготовления кулинарных изысков в особом котле полукруглой формы.

Такие печи бывают стационарными или мобильными. Первые представляют собой капитальную конструкцию, которую легко использовать круглогодично, вторые же обычно складные, их берут с собой в путешествие или собирают для сезонного отдыха за пределами города. Печи под казан собирают из металла или кирпича.

Содержание

• Мобильные печи под казан
  • Усовершенствованный вариант печи для казана
• Кирпичная печь для казана своими руками: пошаговая инструкция
  • Для строительства необходимо подготовить:
  • Рекомендации
  • Пошаговая кладка печи под казан своими руками
  • Монтируем дымоход печи для казана
• Видео —  простая самодельная печь для казана

Мобильные печи под казан

Изготавливаются исключительно из металла, лучше всего из нержавейки, в крайнем случае из обычной стали, покрашенной жаропрочной краской!

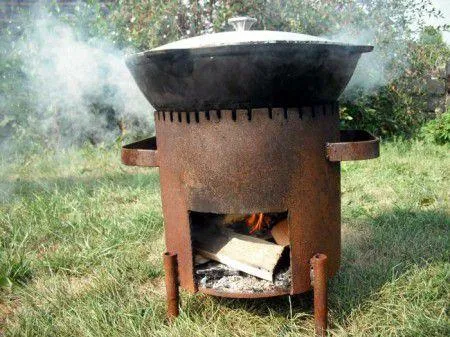

Наиболее простой мобильный вариант печи для казана – цилиндрическая топка из листового металла с отверстием для закладки топлива и прорезями для выхода дыма. Казан ставится на печь сверху, при этом две третьих донышка находятся непосредственно над огнем.

Но самая легкая конструкция – это тренога. Ее изготавливают из металлической трубки, согнутой в форме круга и присоединяют к нему ножки (сваркой или болтами). Такая «печь» очень удобна для пешего похода, но не позволяет равномерно прогреваться стенкам казана.

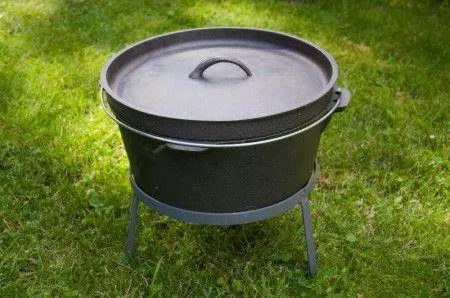

Печь для казана тренога

Размер каждой печи индивидуален и зависит от казана, в котором повар будет готовить блюдо.

Для того чтобы изготовить простейшую печь под казан своими руками понадобятся:

• непосредственно казан (для замеров диаметра топки);
• листовая сталь (чем толще металл, тем надежней и долговечней конструкция) или отрезок толстостенной трубы (использованный газовый баллон или даже корпус от старой цилиндрической стиральной машины);
• металлические уголки или трубки (из них будем изготавливать ножки печи и ручки для ее транспортировки);
• машинка для резки металла – болгарка (или ее замена – ножовка по металлу, напильник);
• дрель;
• молоток;
• сварочный аппарат с набором электродов.

Работы будем производить на открытом воздухе в непосредственной близости к электричеству и с обязательным соблюдением правил безопасности (защитный костюм, краги и маска для работы со сварочным аппаратом).

1. Измеряем окружность казана, согласно этой величине будем производить строительство.
2. Из листовой стали болгаркой (используем круг отрезной для резки металла) вырезаем прямоугольник. Длинная сторона прямоугольника должна равняться окружности казана. Далее вырезаем круг — донышко печи.
3. С одной из сторон, которая будет верхушкой печи, делаем разметку и делаем несколько прорезей для свободного выхода дыма. В нижней части печи вырезаем прямоугольное окошко для загрузки топлива.
4. Сворачиваем сталь в цилиндр. Используем либо подходящую форму, наматывая металл на нее и добиваясь точности ударами молотка, либо применяя специальную листогибочную машинку.
5. Попутно из уголков (трубок и т.п.) вырезаем ручки и опоры для будущей печи.

Посредством сварочного аппарата соединяем сталь в цилиндр, привариваем к готовой конструкции донышко, затем опоры и ручки. Впрочем, последние части конструкции можно прикрутить болтами, предварительно просверлив отверстия в металле.

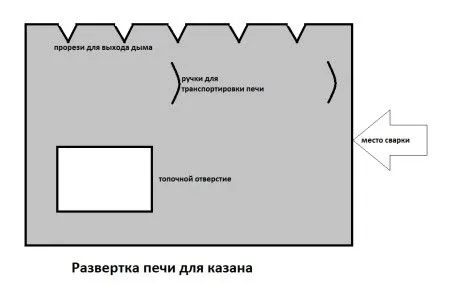

Развертка для печи казана

Простейшая печь под казан готова. Чтобы защитить ее от коррозии, наносим несколько слоев жаропрочной краски. Остается лишь поставить сверху казан, разжечь в топке огонь и подготовить продукты, все просто, как раз, два, три!

Усовершенствованный вариант печи для казана

Дополняем конструкцию трубой для отвода дыма, дверцами, поддувалом, колосниковой решеткой.

Процесс изготовления аналогичен первому варианту, однако добавится несколько пунктов.

• Вырезать придется не одно лишь топочное отверстие, а еще располагающееся под ним отверстие поддувала и отверстие для монтажа дымовой трубы.
• На верхней части печи вместо прорезей дымоотводов целесообразно прикрепить металлический пруток для укрепления конструкции.
• Между топочным отверстием и поддувалом необходимо закрепить колосниковую решетку. Для этого внутрь печи привариваем небольшие отрезки металлических уголков – опоры. Простейший колосник выполняем из толстой металлической проволоки (раскладывая ее отрезки в виде сетки и соединяя их сваркой). Решетку к опорам прикреплять нет необходимости.
• Привариваем трубу дымоотвод с задней части печи. Высота трубы должна быть выше человеческого роста (чтобы предотвратить попадание дыма в глаза).
• Дымовую трубу снабжаем искроулавливателем – жестяной банкой с множеством просверленных в ней отверстий.
• Дверцы выполняем из тех металлических отрезков, которые остались после вырезания отверстий для поддувала и топки или вырезаем новые из стали.

Подойдут и готовые дверцы для печи. Крепим их на навесы сваркой или болтами, снабжаем металлическими щеколдами.

Таким образом, получается модель печи для казана, в которую удобно закладывать топливо и вычищать продукты сгорания, дым отводится в трубу, а дверцей поддувала легко регулировать тягу. Но для перевозки эта печь менее комфортна, так как занимает больше места.

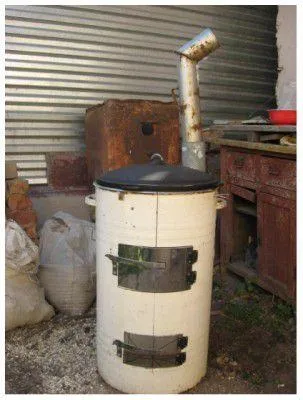

Печь для казана пример

Кирпичная печь для казана своими руками: пошаговая инструкция

Стационарные печи под казан – это не только место, где готовят пищу, но и элемент украшения интерьера дома. Поэтому следует заранее подготовить место для печи и тщательно обдумать ее форму и варианты отделки, приобрести красивые принадлежности для чистки печи (совок, кочерга), дверцы (топки, поддувала) и декоративную плиту с различными по размеру кольцами, на которую можно будет установить различные по объему казаны.

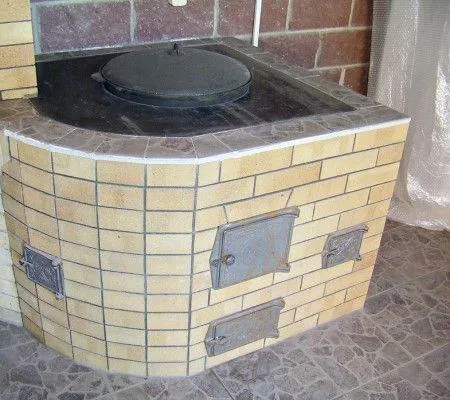

Стационарная печь для казана

Для строительства необходимо подготовить:

1. кирпич огнеупорный;
2. машинка углошлифовальная (болгарка);
3. песок, порошок шамотный;
4. емкости под раствор (например, ведра);
5. лопата;
6. колосники и дверцы;
7. стальные уголки;
8. стальная плита для перекрытия верха (толщина около двух сантиметров).

Конфигурация печи с внешней стороны может быть любой, а изнутри печь должна напоминать подставку для яиц. Для удобства использования, высоту делают на уровне 80 сантиметров.

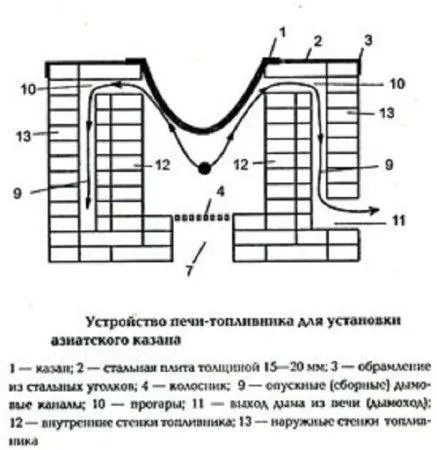

Устройство печи-топливника для установки азиатского казана

В фундаменте для печи нет необходимости ввиду невысокой массы конструкции. Но для предотвращения перекоса кладки придется залить в опалубку бетон и укрепить его арматурой. Для этого нужно:

1. Выбираем пространство для печи, очищаем его и обильно смачиваем водой. Разравниваем и утрамбовываем почву.
2. Из досок сооружаем опалубку.
3. Смешиваем песок и шамотный порошок в соотношении одна часть порошка на три части песка. Раствор вымешиваем до пластичного состояния.
4. Заливаем раствор в опалубку. Слой 5-10 см. Обязательно выравниваем раствор и проверяем уровнем.
5. Поверх раствора укладываем продольные и поперечные металлические прутья с шагом около десяти сантиметров.
6. Не дожидаясь высыхания раствора, приступаем к кладке.

Рекомендации

Чтобы швы были максимально ровными, между кирпичами укладываем тонкие деревянные рейки. Как только раствор немного схватится,  рейки вытаскиваем. Этот прием позволит быстро и аккуратно сделать впоследствии расшивку швов.

Каждый первый ряд начинаем с половины кирпича, каждый второй – с целого. Этот прием называется перевязка швов.

Все металлические элементы (дверцы и т.д.) устанавливаем по ходу кладки.

В случае, если металлическая плита под казан не заводская, вырезаем в ней круг, диаметром немного меньше, чем казан и напильником тщательно зачищаем круг от неровностей и заусенцев, чтобы предупредить просачивание дыма и попадания пепла в пищу.

При монтаже труб для обеспечения хорошей тяги делают стыковку под углом больше 90 градусов.

После завершения кладки, печь можно облицевать плиткой или сделать расшивку швов. После чего печь под казан сушат, разведя в топке небольшой огонь.

При резке кирпичей болгаркой образуется большое количество пыли. Целесообразно использовать средства защиты органов зрения и дыхания при работе.

Пошаговая кладка печи под казан своими руками

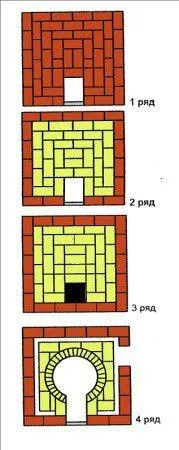

Схема строительства печи под казан

Первые два ряда – это дно будущей печи. При кладке оставляют пространство для прочистки печи и зольника, который будет закрываться дверцей. Дверцу крепим при помощи проволоки, зажимая ее соседними кирпичами и фиксируя раствором.

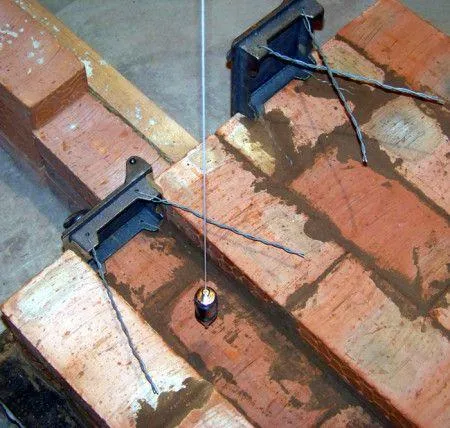

Крепим дверцу для печи

Третий ряд – производим перекрытие дверцы зольника, продолжаем выкладывать стенки печи. Укладываем колосниковую решетку.

В четвертом ряду необходимо предусмотреть отверстие, через которое будут выходить дымовые газы.

В пятом ряду, продолжая выкладывать стенки печи, устанавливаем дверцу для топки. Ее размер предусматриваем в зависимости от предполагаемого топлива. Для дров оптимальная ширина дверцы – около сорока сантиметров, для угля – меньше.

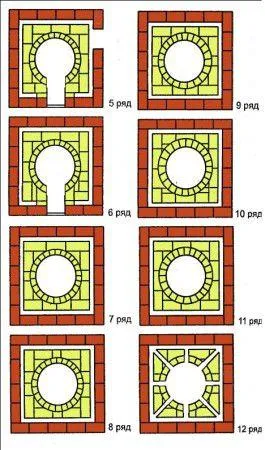

Укладка 5 — 12 ряда для печи

В шестом-восьмом рядах перекрываем топку, продолжая возведение стенок.

В девятом и одиннадцатом рядах оставляем отверстие для циркуляции дымовых газов.

В двенадцатом – перекрываем верх наружных стенок топливника при помощи металлических уголков и стальной (чугунной) плиты с отверстием под установку казана. Отверстие в плите должно находиться точно над топливником, выложенным в форме цилиндра.

Монтируем дымоход печи для казана

Дымоход – важная часть конструкции. Для его монтажа понадобятся: болгарка (УШМ) и диски отрезные, сварочный аппарат и электроды, молотки, труба стальная диаметром от 10 до 12 см, колена или фитинги с необходимым углом поворота.

Фитинги и трубу соединяем сваркой, выложив их предварительно на ровную поверхность. Обязательно пользуемся средствами защиты – маской, спецодеждой и рукавицами.

Окалину и прочие неровности удаляем углошлифовальной машинкой (болгаркой) или напильником.

Устанавливаем сборный металлический дымоход в нужное место (в специально оставленное для этого отверстие в кладке печи), обмазываем щели печной глиной или огнеупорным раствором.

Проверяем дымоход на наличие щелей. Для этого в топке печи разводим небольшой огонь и следим за движением дыма.

Правильно выстроенная печь обеспечивает равномерный прогрев казана. Проверить это можно налив в него воду. Если казан прогревается равномерно, пузырьки закипающей воды полностью покроют изнутри посуду.

Отделку печи можно произвести расшивкой швов, штукатуркой или окрасив кирпичи специальными жаропрочными красками.

Печь под казан многофункциональна. На ней легко согреть чайник с водой или даже пожарить шашлык. Для этого шампуры навешивают на металлический прут, уложенный поперек плиты, и горячие угли равномерно пропекают сочные ароматные кусочки маринованного мяса.
