Полный комплект чертежей для создания стола из дерева для старшеклассников и студентов своими руками

Процесс изготовления и чертежи стола для старшеклассников и студентов

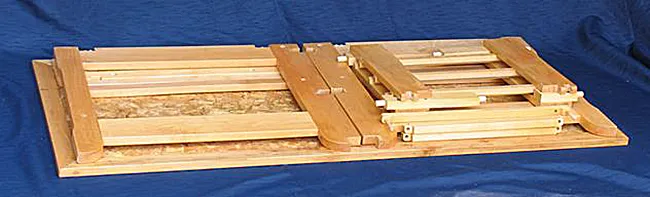

Основным отличительным элементом нашего стола является его возможность сборки и разборки без применения специальных инструментов. Студенты смогут легко перемещать его между квартирами, не беспокоясь о возможном повреждении конструкции во время перевозки.

Краткое описание конструкции

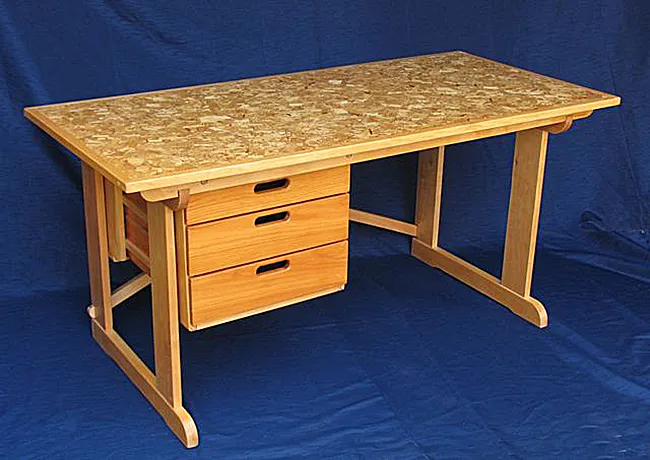

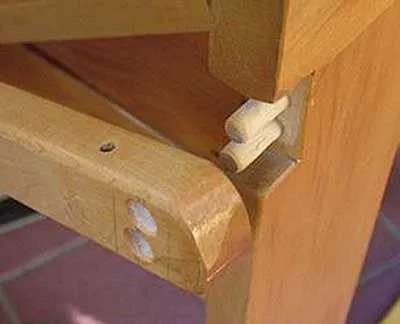

Стол состоит из прямоугольной несущей рамы, с обеих сторон для соединения используются две перекладины, которые установлены на шкантиках и фиксируются саморезами. Такого простого соединения вам будет достаточно, чтобы обеспечить необходимую жесткость стола и легкость его разборки. Вместо шкантиков можете крепить конфирматами, но этот вариант не выдерживает многократных разбираний/собираний и по этой причине не совсем приемлем в данном случае.

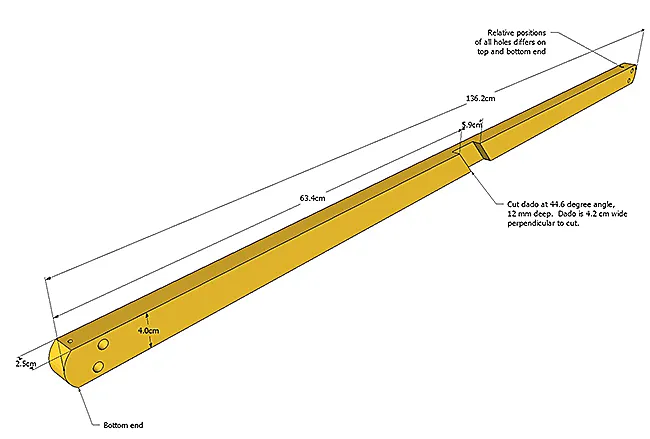

Две перекладины в месте пересечения запилите под углом в полдерева, соединение сделайте скользящим, но без больших зазоров. Они должны легко собираться и одновременно обладать устойчивостью к боковым нагрузкам во время работы за столом. Столешницу изготавливайте из шлифованной ОСП, необходимо покрыть ее прочным износостойким лаком не менее чем в два толстых слоя. Такой вариант столешницы наиболее дешевый, если вас финансы не особо беспокоят, то можете для столешницы использовать более качественные и дорогие материалы.

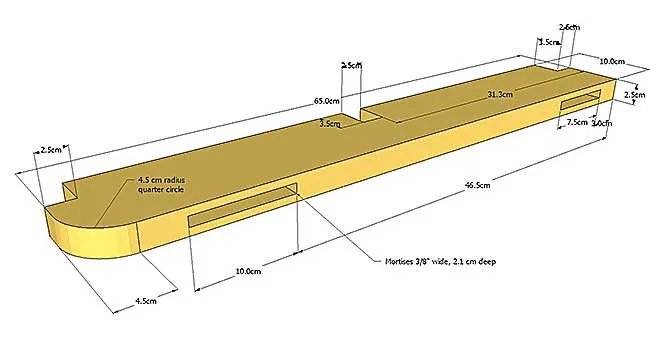

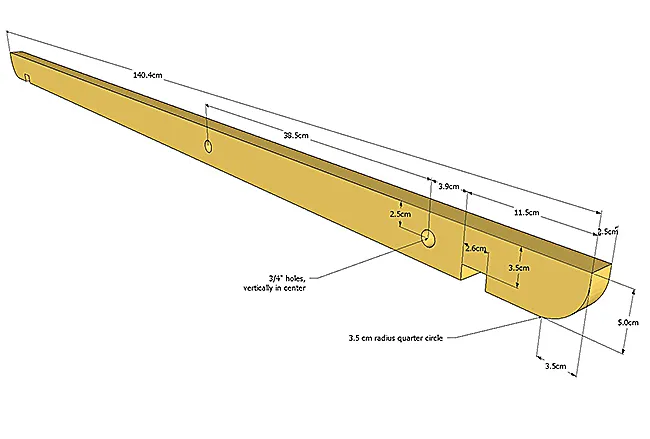

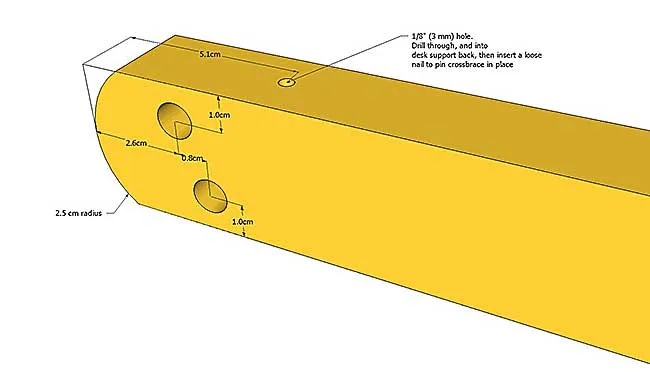

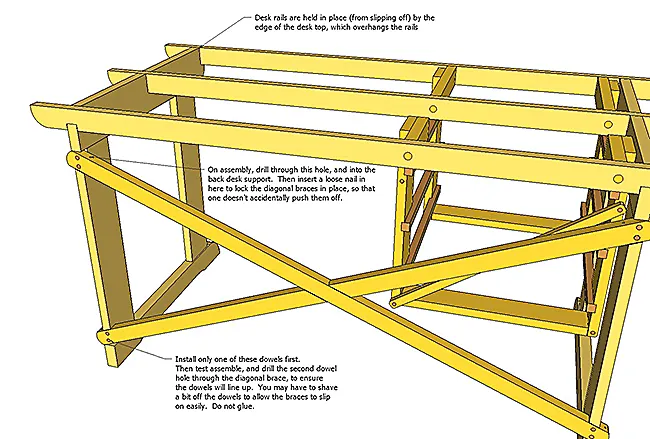

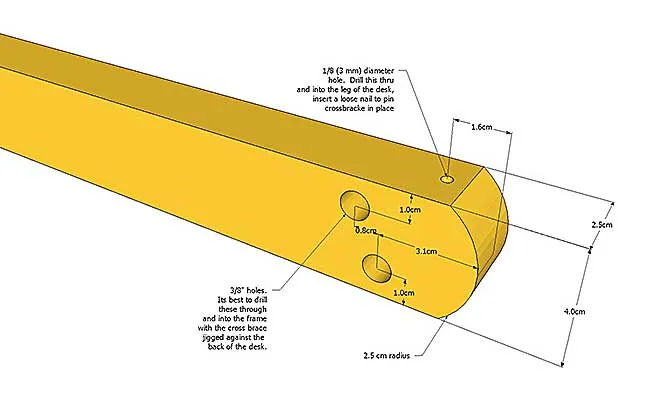

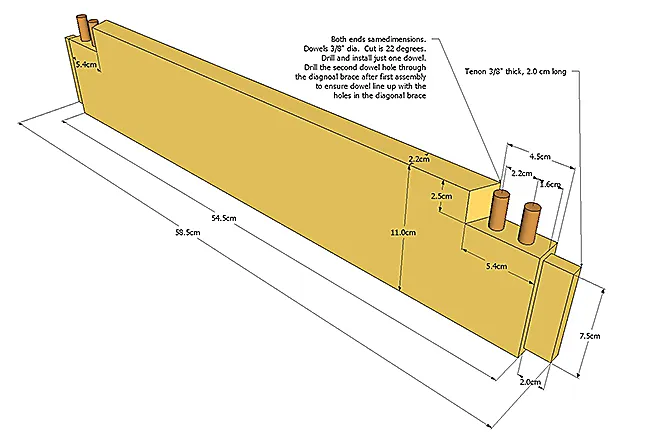

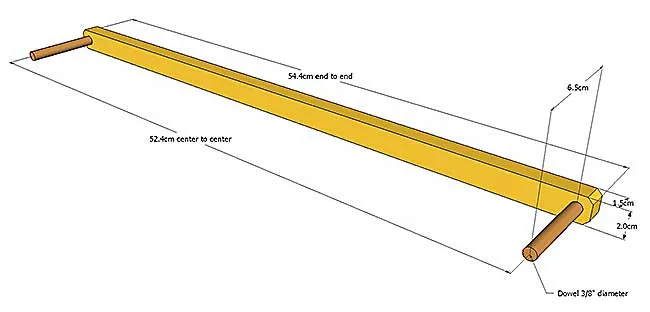

Чертежи рамы стола

Как изготовить столешницу

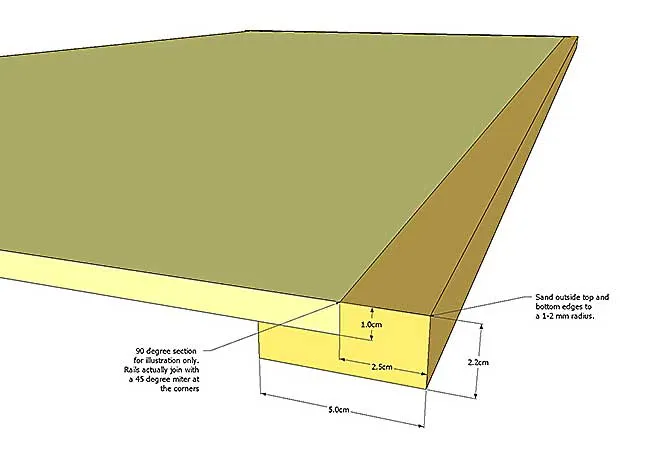

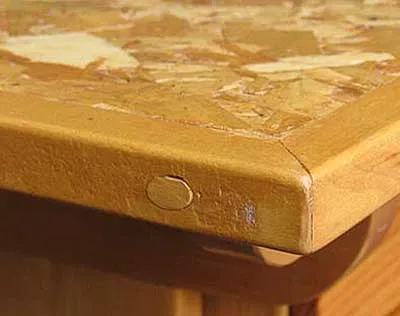

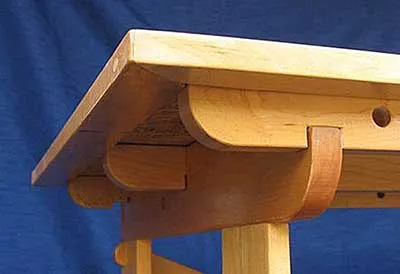

Школьники и студенты не относятся к той категории пользователей, которые бережно относятся к мебели. Мы учли этот фактор и сделали для столешницы «защитные приспособления» – по всему периметру приделана деревянная профильная рейка, которая надежно защищает края стола от механических повреждений. Фиксируйте профильную рейку на шкантиках, дополнительно снизу под углом можете ввинтить саморезы соответствующей длины и диаметра. Поскольку профиль толще столешницы, то его края будут упираться в несущие планки каркаса и тем самым блокировать перемещения столешницы в горизонтальных направлениях – повышается устойчивость всей конструкции.

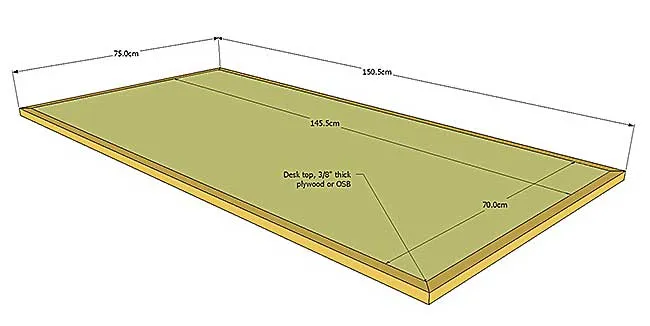

Чертежи столешницы

Изготовление каркаса для выдвижных ящиков

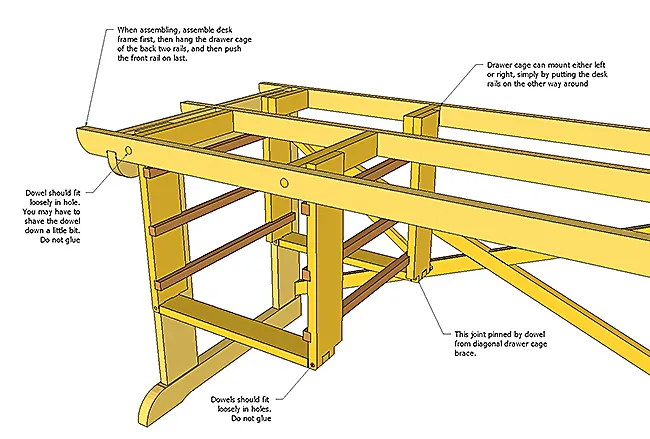

Это также довольно сложный узел с инженерной точки зрения. Чисто столярных трудностей во время изготовления не должно возникать, а вот с принципиальной схемой вы должны разобраться до тонкостей. Каркас для ящиков также должен легко разбираться без применения специальных инструментов, все отдельные элементы имеют разборные узлы крепления и одновременно гарантируют вполне достаточную жесткость конструкции. Прежде чем приступать к изготовлению, внимательно изучите назначение каждой детали и алгоритм ее установки.

Выдвижные ящики скользят по деревянным направляющим, для придания боковой устойчивости нужно установить диагональную стяжку. Принцип ее изготовления и установки точно такой же, как и в каркасе столешницы. Отличаются только размеры и количество. Для ящиков достаточного одной диагональной стяжки, а для каркаса стола пришлось устанавливать две. Ящики могут крепиться с любой стороны стола – это еще одно преимущество предлагаемой вам модели.

Чтобы разобрать каркас для ящиков достаточно лишь снять диагональную рейку и вынуть нижние конструкции из поперечин. Эти элементы соединяются в шип/паз, соединение должно быть скользящим, столярный клей не используется. Вверху конструкция крепится к несущим поперечинам рамы стола на четырех шкантах. Поскольку ящики довольно тяжелые сами по себе, а плюс еще учебники, то шкантики ставьте прочные, диаметр не менее десяти миллиметров, глубина отверстий не менее двадцати миллиметров. Тип соединения – скользящий, соединение должно разбираться в противоположную сторону от движения ящиков. Только так можно обезопасить себя от самопроизвольной разборки конструкции во время пользования ящиками.

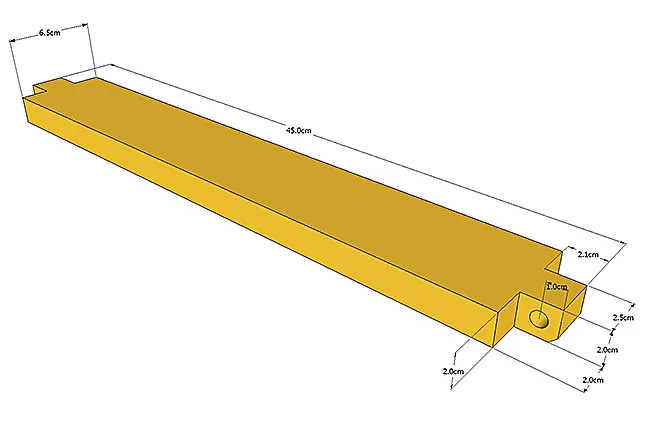

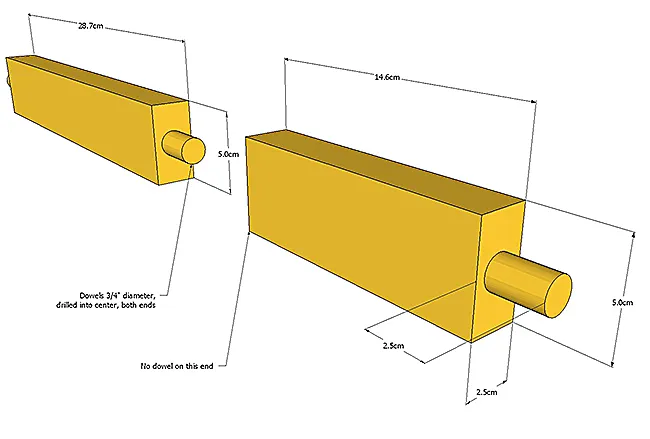

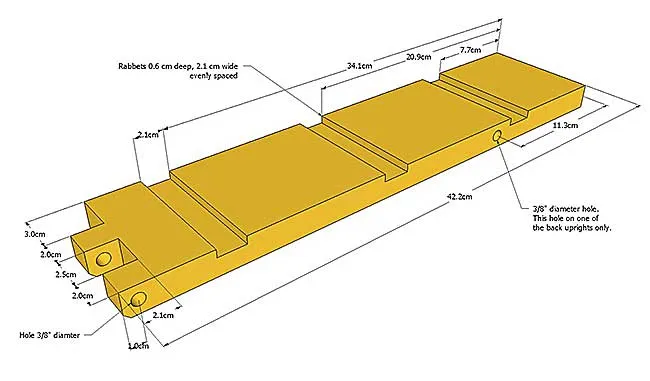

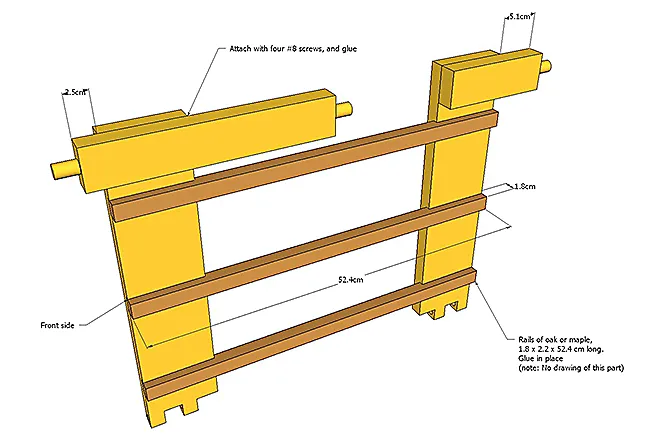

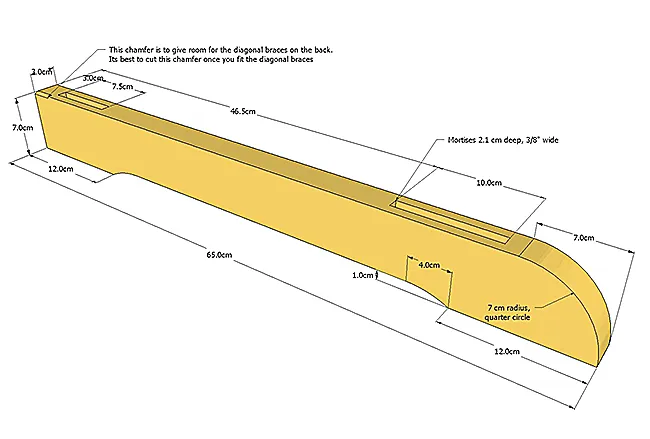

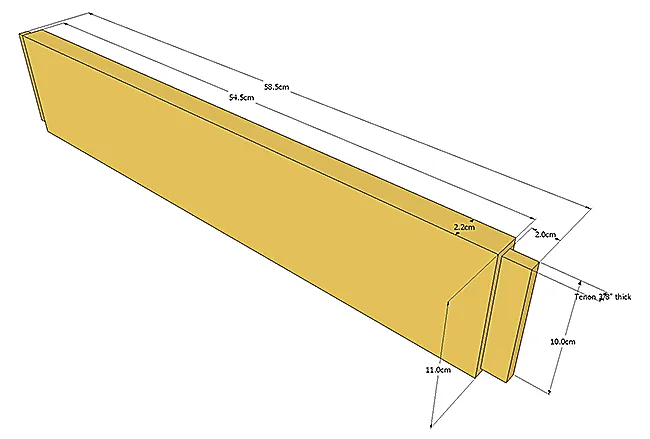

Чертежи деталей каркаса для ящиков

Выдвижные ящики

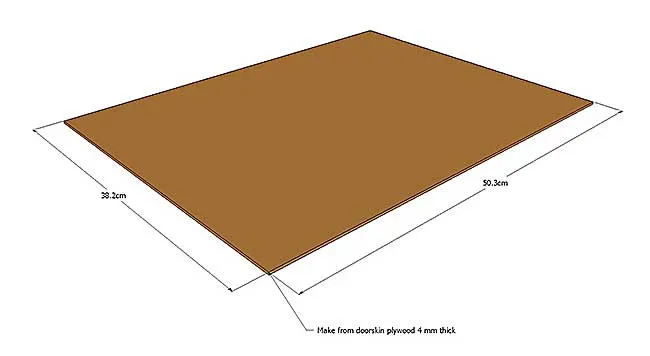

И эти элементы стола должны разбираться. Правда, здесь без минификсов уже не обойтись, придется использовать этот довольно сложный вид соединения мебельных деталей. Если вам не хочется пользоваться минификсами, то делайте более простые крепления на конфирматах или шкантиках. Ничего нового и особо сложного в изготовлении деталей ящика нет, алгоритм столярных работ обыкновенный. Дно ящика мы сделали из ДВП, вы можете заменить ее тонкой фанерой.

В боковых стенках ящика профрезеруйте канавки, размеры канавок должны отвечать размерам направляющие реек. И еще одно – для реек лучше использовать более твердую древесину, чем имеют хвойные породы, для таких целей вполне подходит береза. Для обеспечения более легкого скольжения места трения намажьте парафином, лучше намазывать горячим парафином при помощи обыкновенной небольшой кисточки. Излишки покрытия уберите сухой тряпочкой.

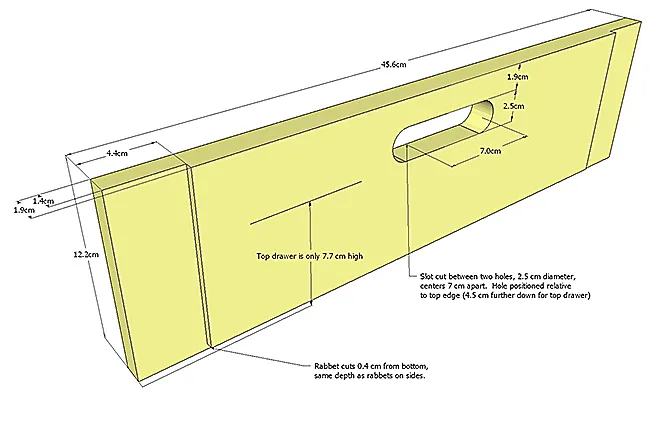

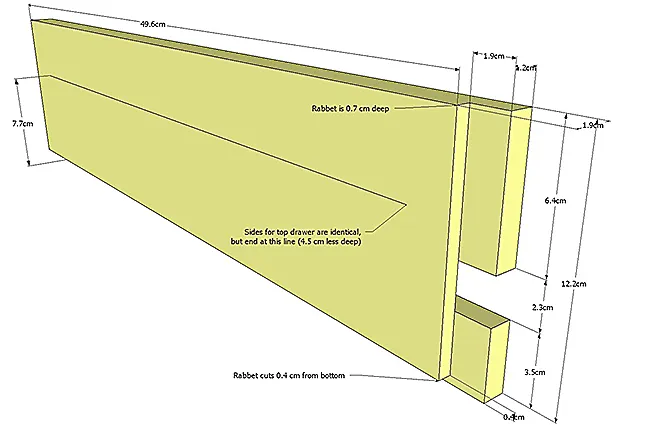

Чертежи выдвижного ящика

Финишная отделка стола

Наш вариант – использовать износостойкие лаки, не пожалеть денег и приобрести лак для деревянных полов. Покрывайте лаком детали перед сборкой, лучше пользоваться пневматическим краскопультом. Конечно, если он у вас есть в мастерской. Почему краскопульт гарантирует высокое качество? Все просто, микрокапельки лака ударяются о поверхность с большой скоростью, высокая кинетическая энергия удара гарантирует прочное и равномерное прилипание вещества к деревянной поверхности. Перед нанесением лака тщательно очистите поверхности от частичек пыли, деревянные детали должны быть полностью сухими.

Рекомендуем посмотреть:

• Фанера ФСФ | 9мм | 1220 мм х 2440 мм | березовая | сорт 2/3 | Ш2

  0 руб

• Фанера ФСФ | 21мм | 1500 мм х 3000 мм | березовая | строительная | НШ

  3 100 руб

• Фанера ФК | 4мм | 1520 мм х 1520 мм | березовая | строительная | НШ

  160 руб

• Фанера ФСФ | 18мм | 1500 мм х 3000 мм | березовая | сорт 2/3 | Ш2

  0 руб

• Фанера ФК | 21мм | 1520 мм х 1520 мм | березовая | сорт 4/4 | НШ

  700 руб 1 100 руб

• Фанера ФК | 18мм | 1520 мм х 1520 мм | березовая | сорт 2/3 | Ш2

  0 руб

• Фанера ФСФ | 12мм | 1220 мм х 2440 мм | березовая | сорт 2/3 | Ш2

  0 руб

• Фанера Шпонированная Ясень Обыкновенный

  1 285 руб

• Фанера ФСФ | 6.5мм | 1500 мм х 3000 мм | березовая | сорт 4/4 | НШ

  1 820 руб

• Фанера ФСФ | 21мм | 1500 мм х 3000 мм | березовая | сорт 3/4 | Ш1

  3 600 руб

• Фанера ЛАМИНИРОВАННАЯ ФОФ | 24мм | 1220 мм х 2440 мм | береза

  3 000 руб

• Фанера ФСФ | 21мм | 1220 мм х 2440 мм | березовая | сорт 4/4 | НШ

  1 200 руб

• Фанера Шпонированная Дуб Обыкновенный

  1 295 руб

• Фанера ЛАМИНИРОВАННАЯ ФОФ (КИТАЙ) | 18мм | 1220 мм х 2440 мм | береза

  1 700 руб

• Фанера ФСФ | 18мм | 1220 мм х 2440 мм | березовая | строительная | НШ

  1 000 руб

• Фанера ФК | 12мм | 1520 мм х 1520 мм | березовая | сорт 4/4 | НШ

  420 руб 670 руб

• Фанера ФК | 18мм | 1520 мм х 1520 мм | березовая | сорт 3/4 | Ш2

  770 руб

• Фанера ФСФ | 6.5мм | 1220 мм х 2440 мм | березовая | сорт 4/4 | НШ

  530 руб

• OSB | 8мм | 1250 мм х 2500 мм

  0 руб

• Фанера ФК | 12мм | 1520 мм х 1520 мм | березовая | строительная | НШ

  370 руб

Также советуем почитать

25.11.2015 → Столы

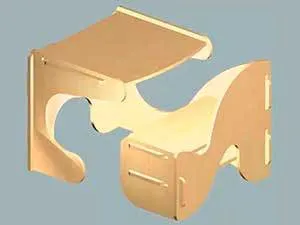

Складные детские парта-стул из листовой фанеры
