Полуоборотный водопроводный кран — разновидности, структура и восстановление

Полуоборотный кран является ключевым компонентом в любом водопроводном устройстве; именно эта простая в своей структуре деталь обеспечивает перекрытие подачи воды при вращении вентиля. При выборе определенной модели такого крана необходимо учесть не только его геометрические параметры, но и условия, в которых он будет использоваться.

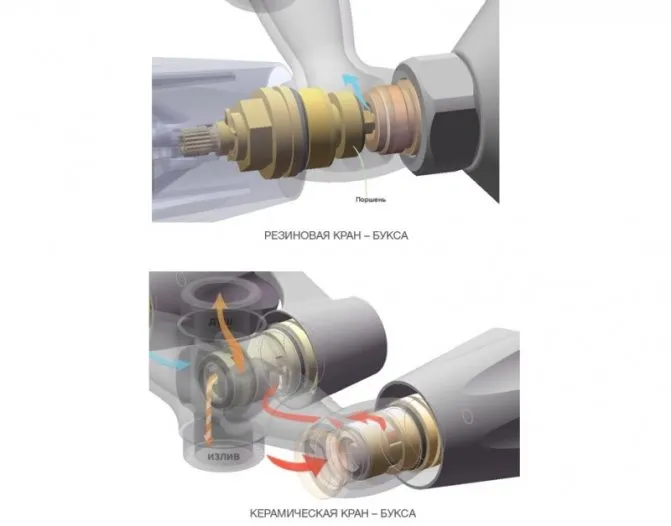

Керамическая и резиновая кран-буксы

Виды кран буксы

Что касается классификации, то в зависимости от конструкции можно выделить:

• устройства с червячной связью, при работе просто выдвигается шток и перекрывает проход, через который поступала вода. Червячная кран-букса – классика, именно к этой категории относится большинство старых устройств.

Обратите внимание! Понять, что в кране используется этот тип буксы можно по тому, сколько оборотов нужно сделать до перекрытия воды. В червячных моделях шток опускается плавно, поэтому нужно сделать несколько полных оборотов.

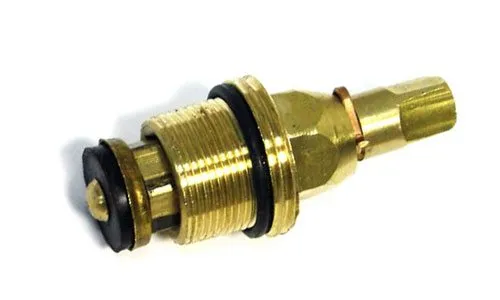

На фото – обычная кран-букса отечественного производства

• керамические – из, собственно, керамики изготовлено не все устройство, а только 2 диска, которые и являются запорным элементом. Цена немного выше, чем у червячного аналога, зато керамические диски очень медленно изнашиваются, к тому же, кран можно закрыть почти мгновенно, достаточно поворота ручки примерно на 90ᵒ;

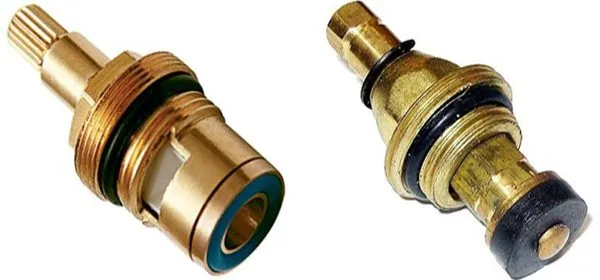

Внешне резиновые и керамические кранбуксы также отличаются

• отметить стоит еще и шаровые устройства. Шаровая кран-букса отличается от вышеперечисленных тем, что в роли запорного элемента выступает обычный металлический шар со сквозным отверстием. Так же, как и керамический вариант позволяет быстро перекрыть поток воды.

В целом конструкция кран-букс разных производителей остается одной и той же, изменяются только отдельные детали с целью повышения долговечности. Например, некоторые производители устраивают жировую камеру между уплотнительным и кольцом скольжения, это повышает долговечность поршня и обеспечивает плавность поворота ручки.

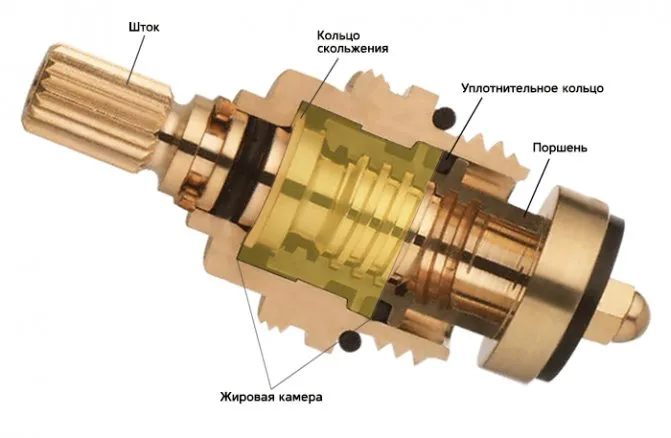

Жировая камера повышает долговечность движущихся деталей

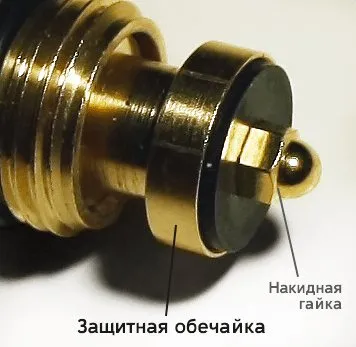

А запорную прокладку можно просто защитить латунной обечайкой – это позволит не расползтись ей при нагрузках.

Прокладка защищена металлом

Виды+размеры крана-букса особенно важны при выборе. Если тип этого устройства влияет только на долговечность и удобство использования крана, то от посадочного размера зависит вообще возможность установки буксы в гнездо.

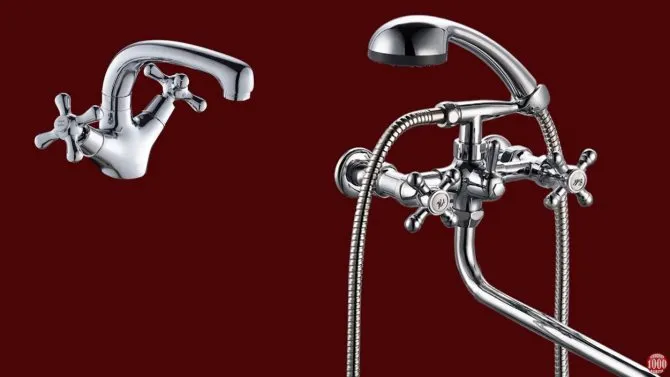

Разновидности полуоборотных кранов и виды их поломок

В настоящее время на рынке стройматериалов представлено великое множество видов кранов. Человек, приобретая для себя данный элемент сантехники, больше обращает внимание на дизайн, совершенно не руководствуясь при этом качеством продукции, а также тем, подходит ли данный вариант крана к условиям, в которых будет в дальнейшем использоваться, особенно при наличии в кране жесткой воды.

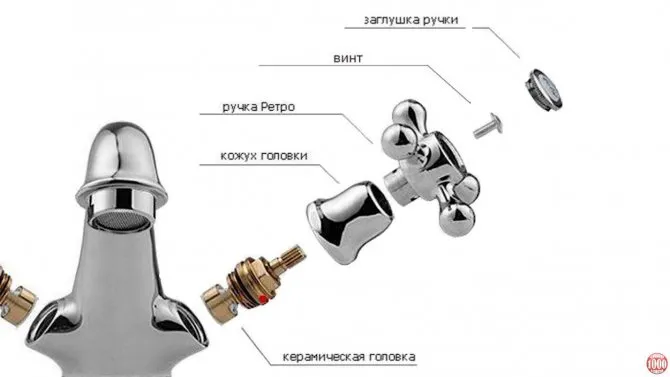

Схема полуоборотного крана.

В большинстве своем поломки смесителей объясняются повышенным уровнем жесткости воды и некачественностью деталей.

Многие владельцы полуобротных смесителей очень быстро сталкиваются с их поломкой и задумываются о том, как правильно провести ремонт.

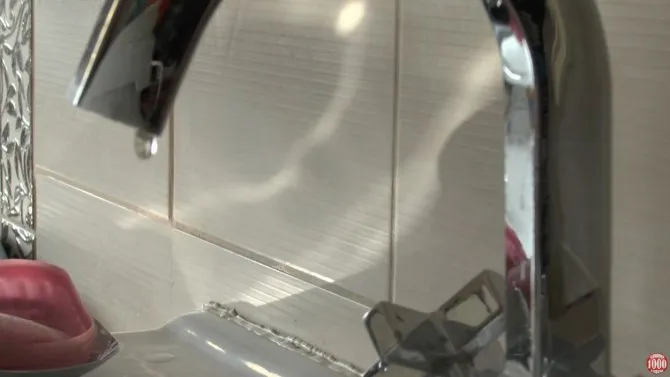

Как правило, такие виды кранов при поломке начинают пропускать воду, которая сначала течет тонкой стройкой, а затем и мощным потоком. Сразу стоит сказать, что неправильный ремонт приводит к тому, что полуоборотный кран лишь на короткое время перестает пропускать воду, а затем снова начинает подтекать. Сами по себе полуоборотные смесители — это достаточно простая конструкция, поэтому ремонт вполне можно произвести самостоятельно, не прибегая к помощи специалистов.

Несмотря на великое множество видов и форм данных кранов, все же можно выделить 2 основных вида: в одних таких смесителях стоят керамические буксы, в других обычные с резиновыми прокладками. Причина подтекания крана таится именно в поломке буксы. Даже несмотря на то, что в керамических буксах ломаться просто нечему, все же там есть полиэтиленовая прокладка-вставка, которая отвечает за плотность фиксации керамических вставок, а значит не исключена ее поломка. Определившись с типом, можно понять, какой именно ремонт потребует кран.

Статья по теме: Мастер-класс: шторы из вуали своими руками

Подробнее об устройстве и установке

Что касается того, какие виды кранбукс можно считать оптимальными, то универсального ответа нет, все зависит от условий эксплуатации и требований к крану. Поэтому имеет смысл рассмотреть конструкцию и принцип работы перечисленных ранее типов устройств.

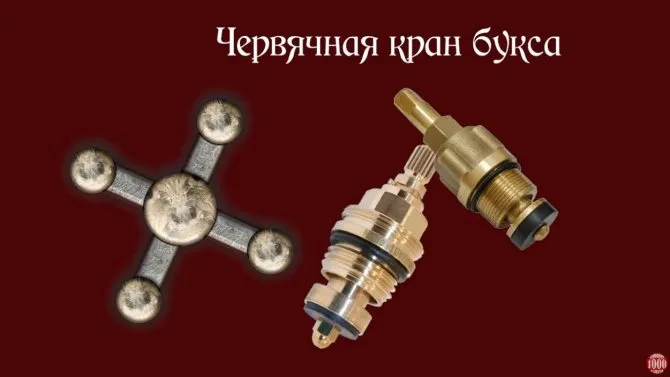

Устройство и принцип действия червячной кранбуксы

Принцип действия состоит в том, что при вращении маховика шток перемещается вверх-вниз и закрепленная на его конце резиновая запирающая прокладка надежно перекрывает канал, по которому поступала вода. Именно запирающую прокладку можно считать самым «слабым звеном», но заменить ее не составит труда, так что резиновая кран-букса может считаться довольно надежной.

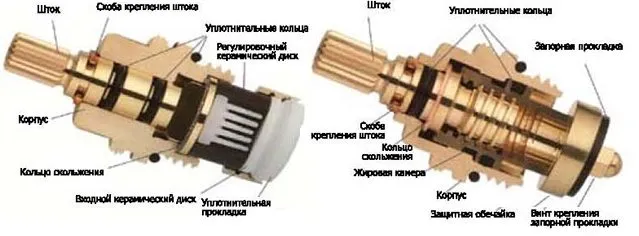

Сравнение устройства керамической и червячной кранбуксы

Металлический стержень с нарезанной левой резьбой (он же червячный винт) фиксируется в штоке. Сам шток выпускается в виде полого шестигранного стержня с головкой для установки ручки (маховика). На конце червячного винта закрепляется запорная резиновая прокладка.

По виду головки под маховик можно судить о том, кто производитель кран-буксы. У моделей отечественного производства она имеет четырехгранную форму, у зарубежных – круглую насечками. Например, кран букса 20 шлицов – гарантированно зарубежного производства.

Если сравнивать ее с аналогами (керамической и шаровой), то отметить можно разве что намного меньшую долговечность. Зато такая кран-букса намного менее требовательна к качеству воды, так что если в воде встречаются мелкие механические включения, то подойдет именно такой вариант.

Что касается размеров, то самой ходовой считается кран букса 3 4, 3/8, 1/2 дюйма. Именно такие диаметры посадочной части встречаются в подавляющем большинстве домов.

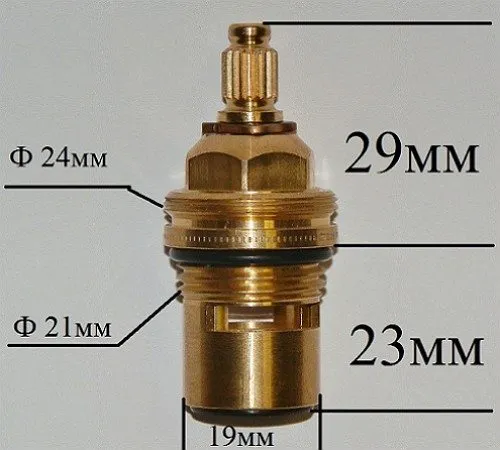

Основные размеры

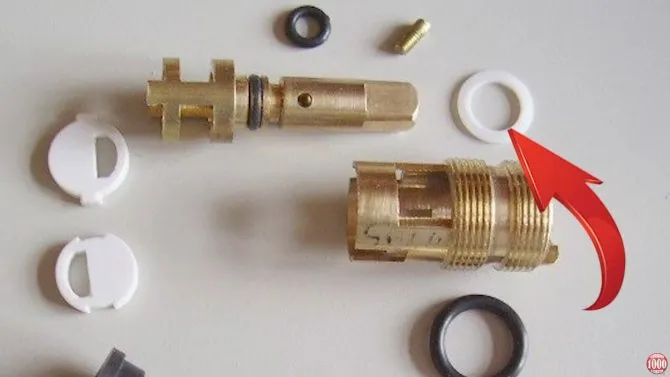

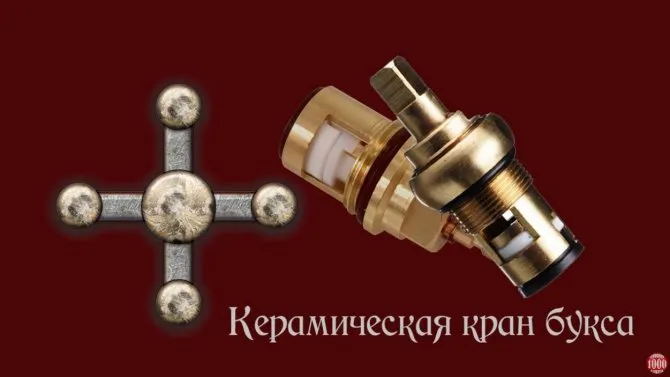

Керамическая кран-букса

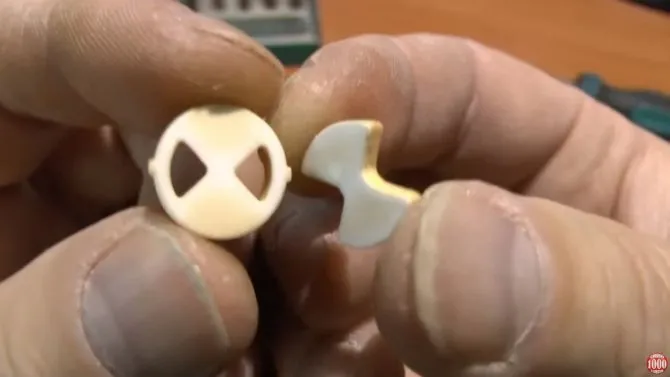

Ключевой элемент такого устройства – 2 керамические пластины с идеально ровной поверхностью. В каждой из них проделано сквозное отверстие одинаковой формы. Нижняя пластина – неподвижная, а верхняя – соединена со штоком и ручкой. Если кран-букса с маховиком требует нескольких оборотов для открытия, то максимум, чего потребует полуоборотный аналог – поворота на 90ᵒ.

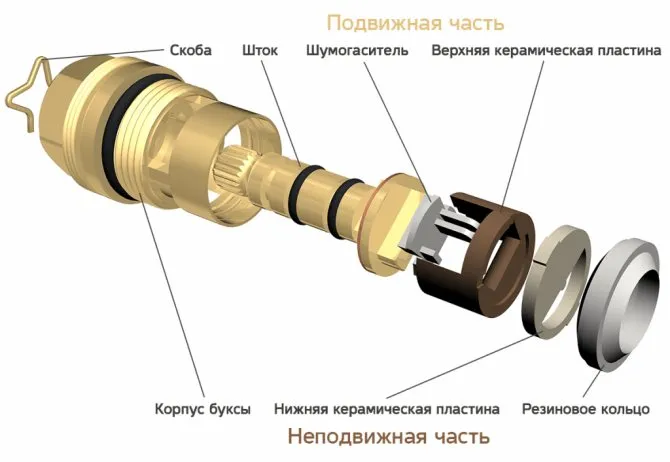

Устройство керамической кран-буксы

Когда кран открывается, то отверстия на нижнем и верхнем дисках совмещается, при закрытии – верхняя пластина поворачивается так, что отверстия перекрываются.

Обратите внимание! Единственным минусом такой конструкции можно считать практически полную непригодность к ремонту. Если из строя выйдет керамический диск, то придется покупать новую буксу.

Герметичность зависит от того, насколько плотно прилегают пластины одна к другой, поэтому полуоборотная кран-букса должна пропускать только чистую воду, без песчинок и прочих твердых включений. Например, она может использоваться для подачи воды после фильтра.

О размерах и взаимозаменяемости кран-букс

Довольно часто люди хотят заменить постоянно подтекающую червячную кран-буксу на керамическую. В связи с этим возникает вопрос – потребуется ли для этого замена крана целиком или достаточно просто на место старой кран-буксы вставить новую.

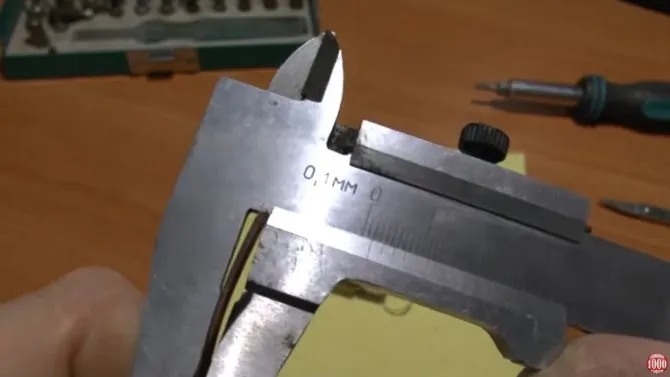

Ориентироваться при выборе нужно на диаметр посадочного отверстия, то есть размер той части кранбуксы, которая вкручивается в смеситель, должна точно соответствовать размеру гнезда. Понятно, что, например, кран букса 3 8 дюйма не подойдет для отверстия меньшего диаметра.

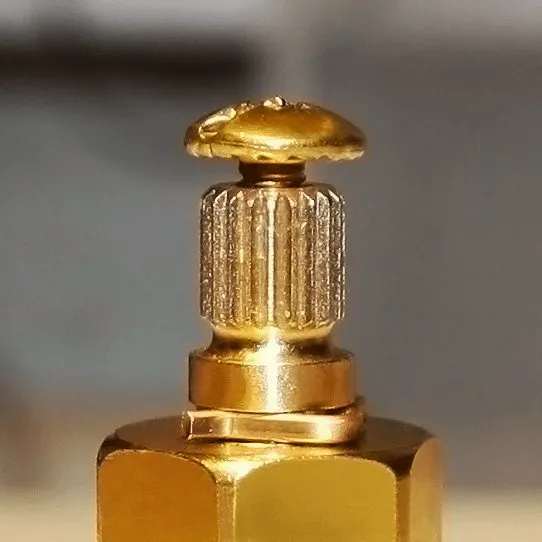

Также стоит обратить внимание на устройство части под маховик. В импортных устройствах значение имеет количество насечек, а отечественных эта часть и вовсе выполнена в виде четырехгранника. Так что, если меняется кран-букса отечественного производства на керамический аналог, то понадобится еще и замена маховика.

Количество шлицов имеет значение

Что же касается длины, то по этому параметру большинство кран-букс не отличаются друг от друга, что только способствует их взаимозаменяемости.

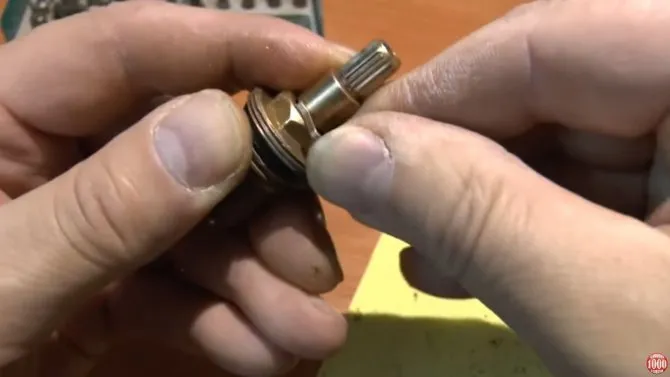

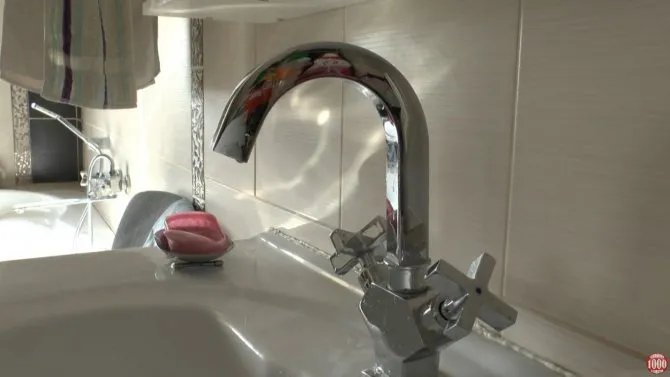

Вторая жизнь кран-буксы. Ремонт своими руками

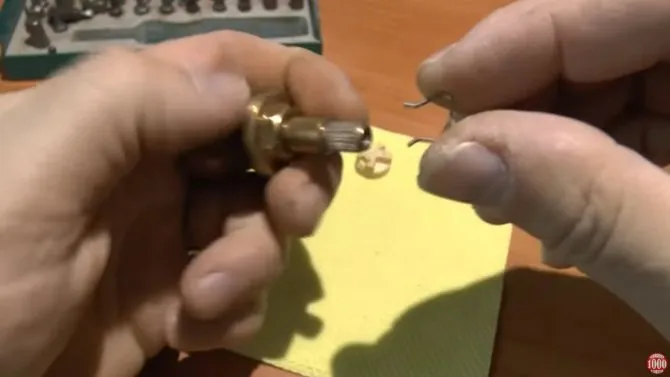

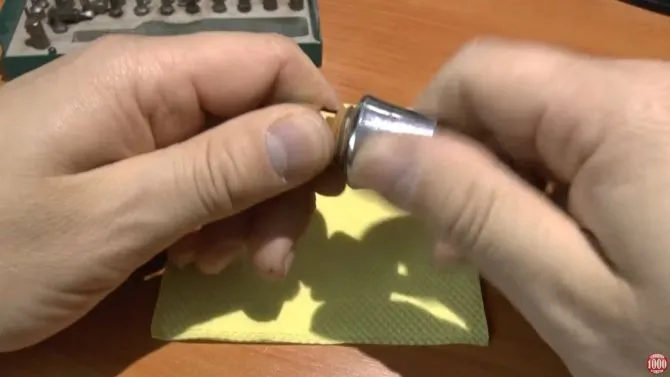

Доброго времени суток, уважаемые самоделкины! В этой статье автор канала 1000 САМОДЕЛОК И СОВЕТОВ будет чинить капающий кран, а точнее заниматься ремонтом кран-буксы.

Совсем чуть-чуть теории для тех, кто впервые чинит кран, и автор приступит к практике. Как узнать, какие кран-буксы стоят у Вас?

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Порядок выполнения работ при замене и ремонте кранбуксы

При замене инструкция по выполнению работ будет выглядеть так:

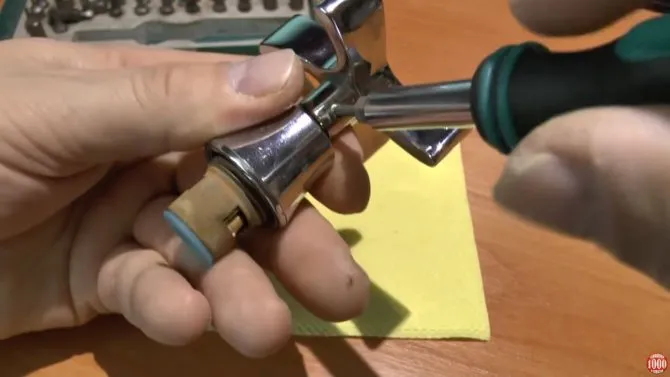

• сперва нужно прекратить подачу воды и приступить к демонтажу старого устройства. Первый шаг – снятие колпачка с маховика;
• под ним обнаружится болт, открутив который, можно снять вентиль;
• после этого можно ключом выкрутить саму буксу из посадочного гнезда;

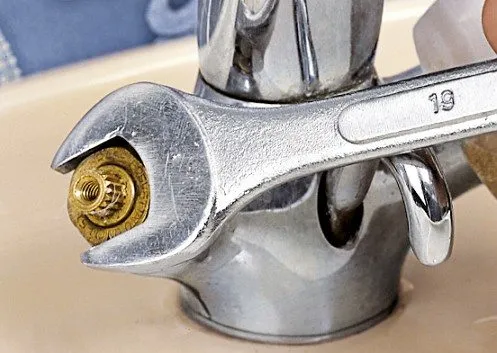

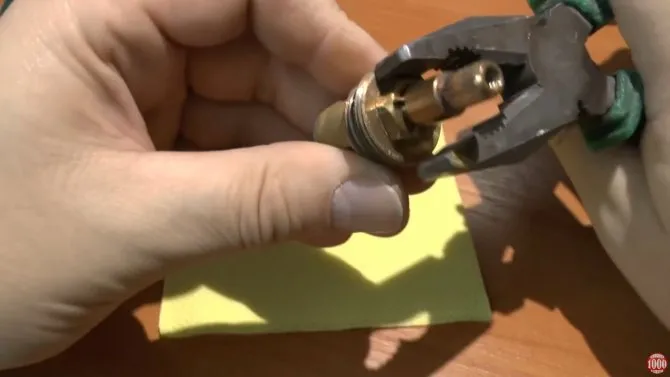

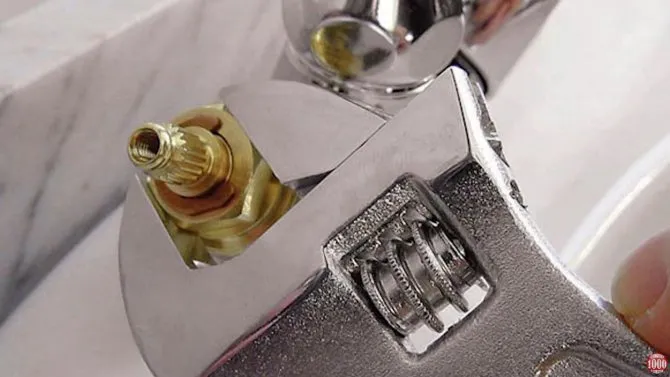

Демонтаж кранбуксы

• после осмотра резьбы и удаления мусора можно приступать к установке новой кран-буксы. Работы проводятся в обратном порядке – сперва вкручивается сама букса, затем наступает черед декоративного колпачка и вентиля.

Обратите внимание! При выборе новой кран-буксы крайне важно правильно подобрать размер. На глазок делать выбор точно не стоит, в результате можно обзавестись, например, кранбуксой с диаметром посадочной части 3/8 дюйма, тогда как нужна была кран букса 1 2 дюйма.

Установка маховика выполняется только если он соответствует количеству шлицов на штуцере. Понятно, что кран букса 18 шлицов и маховик с квадратным сечением отверстия просто несовместимы.

Что касается ремонта, то в случае с червячными устройствами он, как правило, заключается в замене запорной прокладки. В этом случае все, что нужно сделать – демонтировать кранбуксу и заменить старую прокладку на покупную новую. При желании можно даже вырезать ее самому из достаточно плотной и толстой резины.

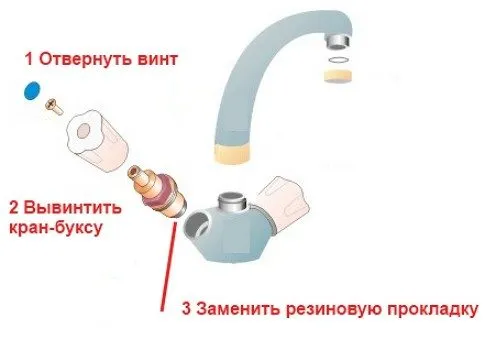

Схематически показан процесс замены прокладки

Гораздо хуже, если повреждено само дно посадочного гнезда, в результате этого даже при исправной прокладке кран-букса будет немного подтекать. В этом случае понадобится замена всего крана, как временную меру можно рассматривать установку более толстой прокладки.

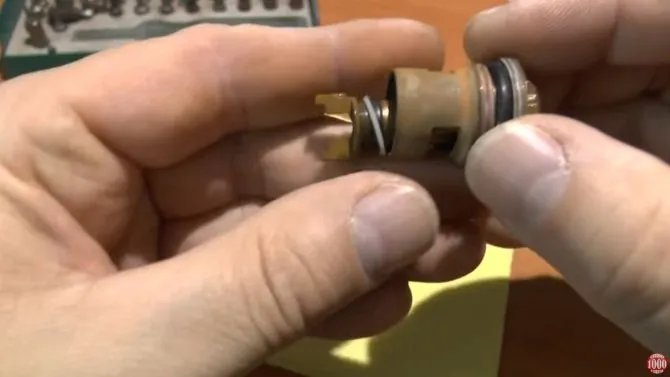

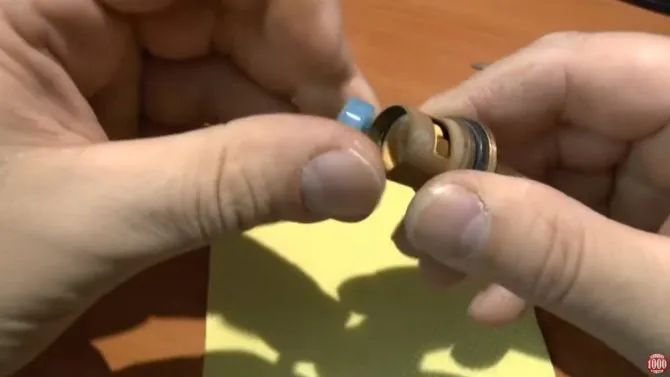

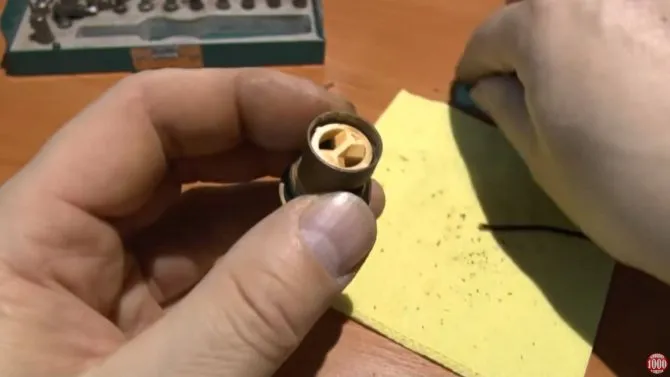

Что касается керамических кранбукс, то, скорее всего, при появлении проблем с герметичностью поможет только ее полная замена. Но иногда причина течи кроется в истирании кольца, через которое обеспечивает плотный прижим пластин друг к другу.

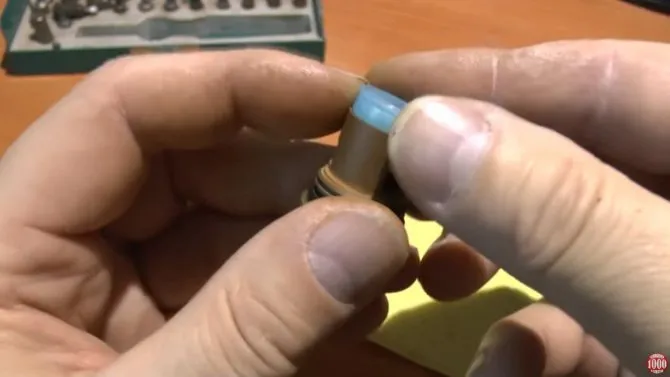

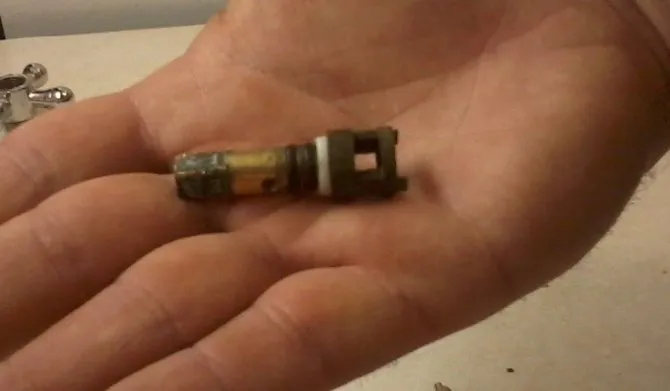

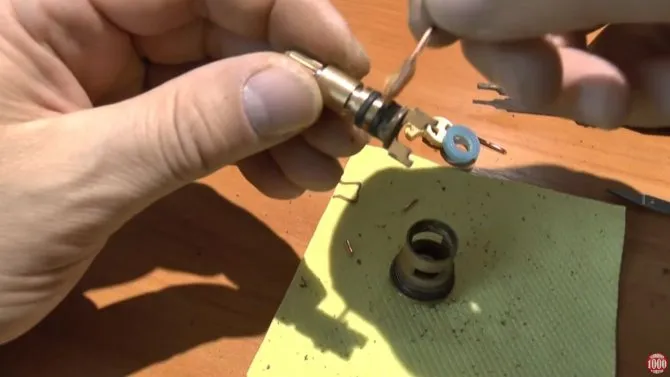

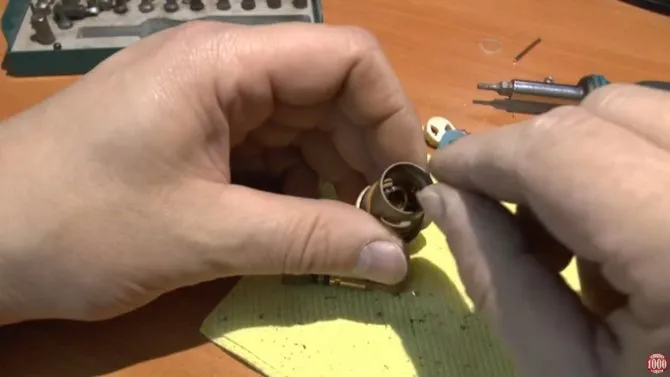

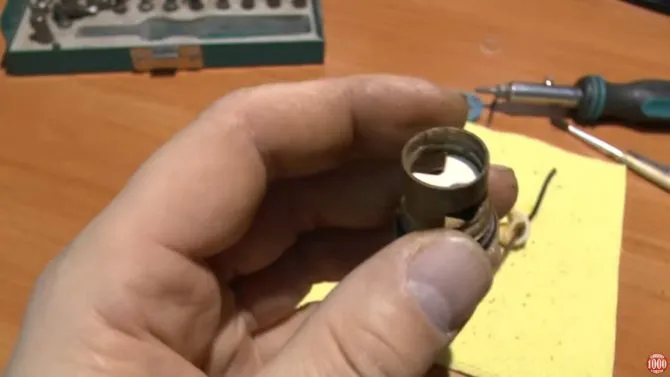

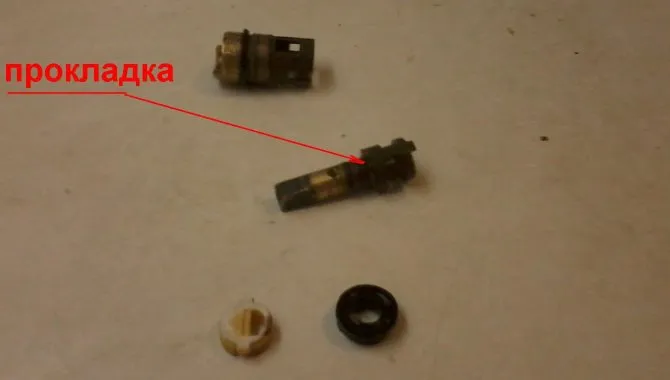

Показано место, где располагалась истершаяся прокладка

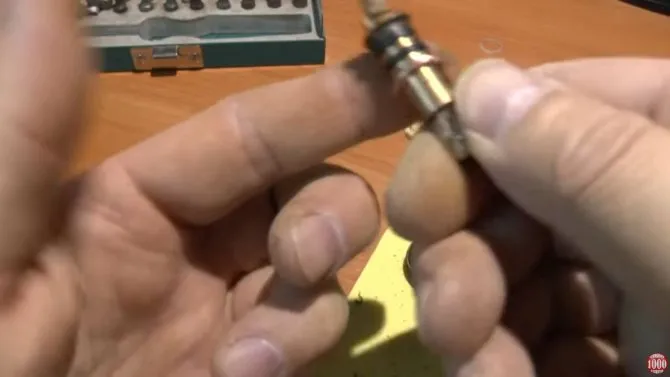

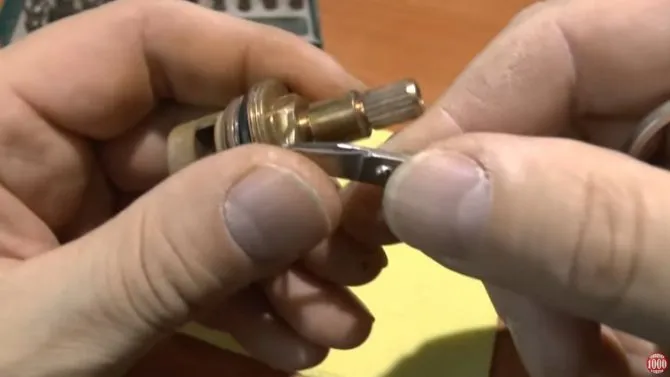

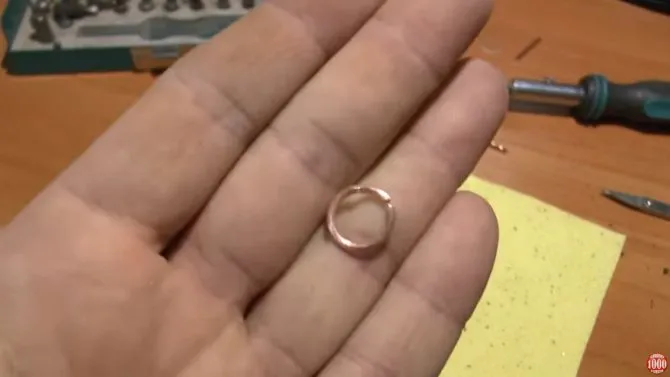

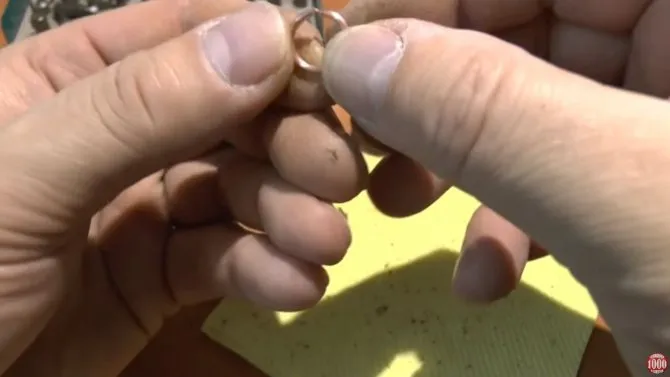

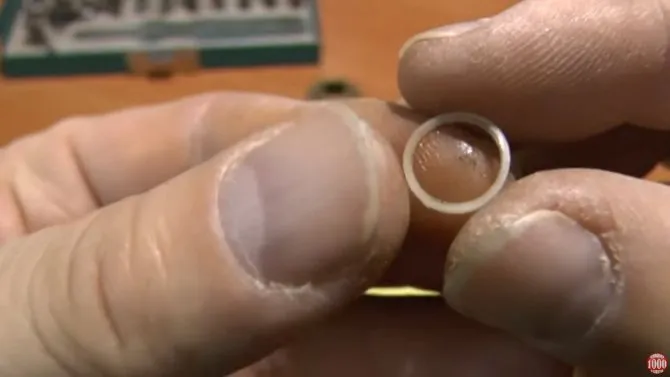

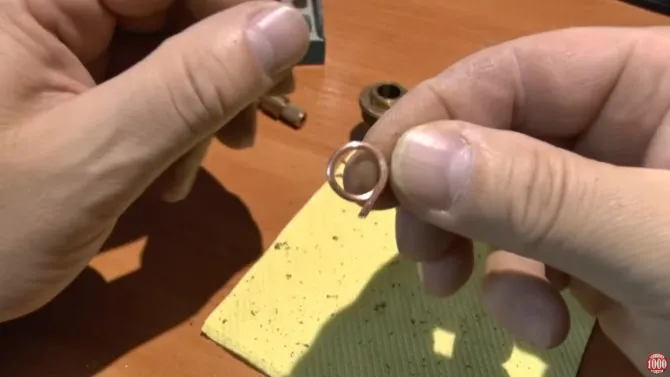

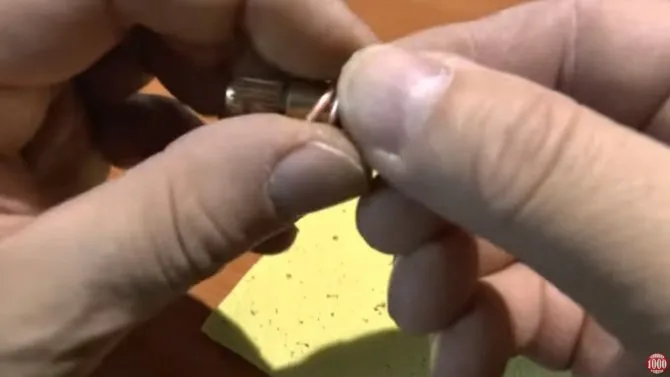

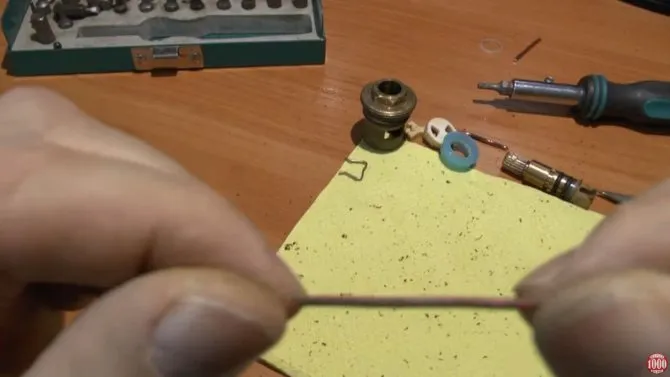

В таком случае ремонт возможен своими руками, для этого достаточно просто вырезать новое кольцо примерно такой же толщины (в точном соблюдении размеров нет нужды) и разместить его вместо старого на штоке. На этом возможности ремонта керамических кран-букс исчерпываются.

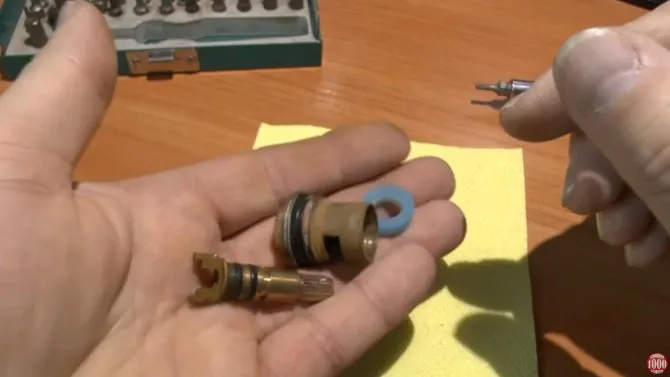

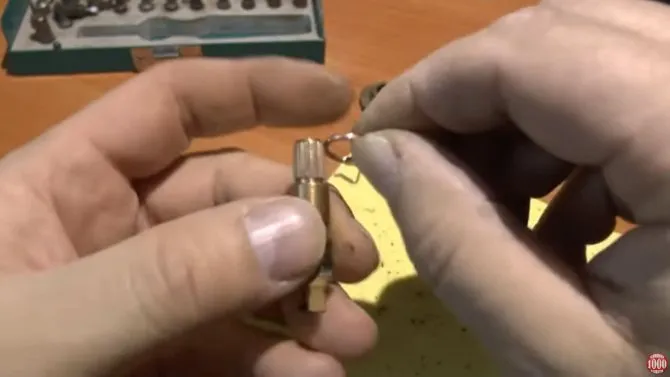

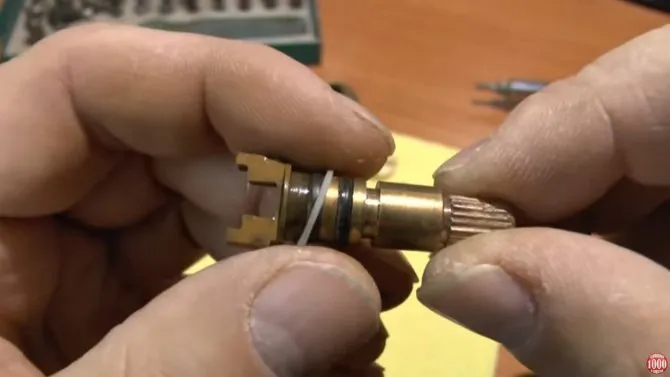

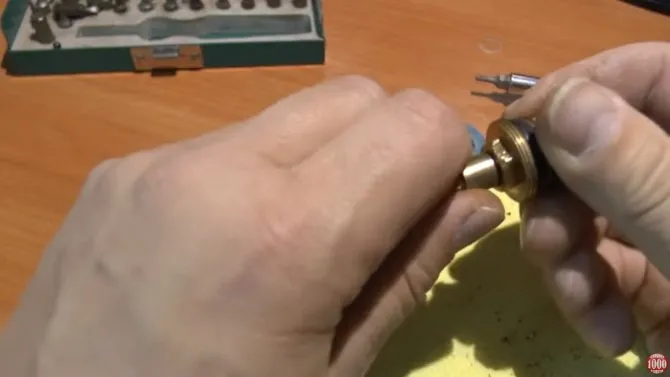

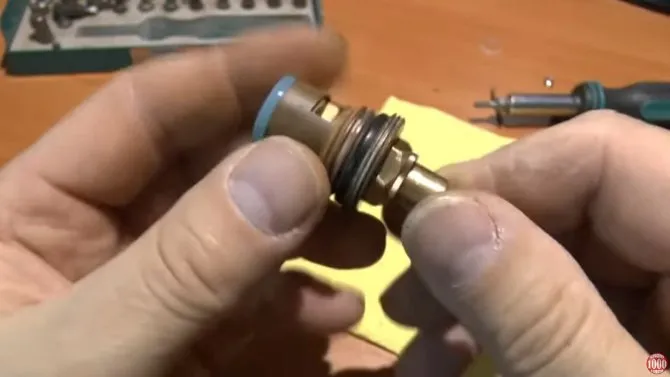

Шток с новой прокладкой

Ремонт вентильного смесителя

Характерными проблемами в отношении смесителя являются протечки, вызываемые:

• неисправностью душа;
• дефектами конической пробки;
• износом кран-буксы.

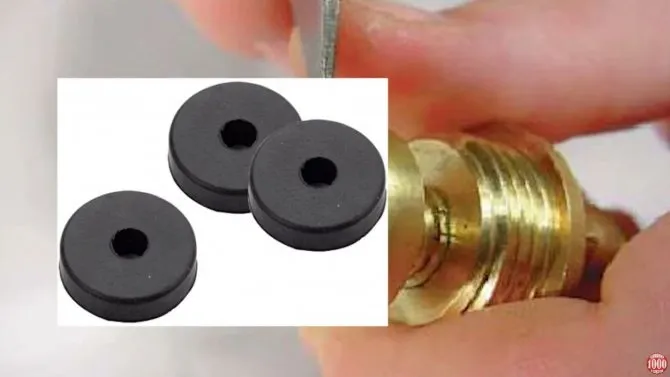

Но чаще всего изнашивается резиновая прокладка, от целости и прочности которой зависит состояние крана.

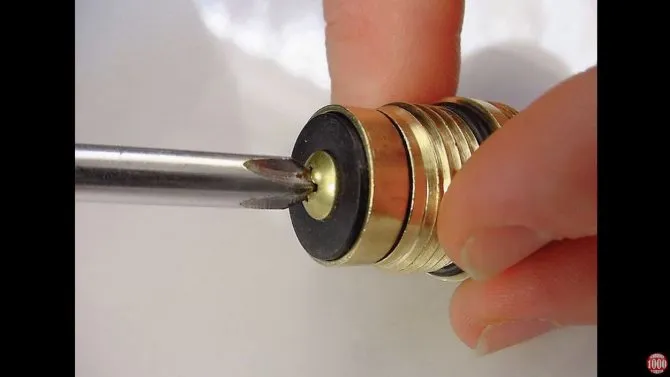

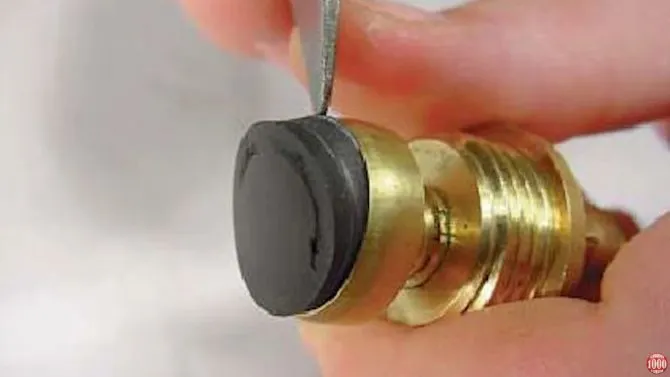

Процесс замены уплотняющей прокладки

Чаще всего течь из вентиля обусловлена износом резиновой прокладки в нем. Эта самая распространенная ситуация. Протекать могут оба крана смесителя.

Потребуются инструменты, изображенные на фото:

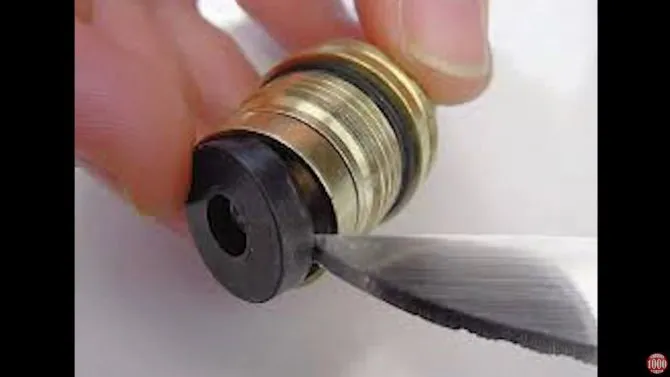

Толщина новой прокладки – от 4-х мм. Сделать ее можно из куска листовой резины. Процесс ее раскроя простейший, но если есть сомнения в качестве собственноручного изготовления, то в будущем самодельную прокладку желательно поменять на заводское изделие.

В качестве шаблона для раскроя прокладки подойдет та, что подлежит замене. Если она слишком деформирована, то следует учесть, что изготавливаемая деталь уплотнения должна быть на 1 мм больше в диаметре, чем предыдущая.

Получившуюся в результате увеличения Ø кромку следует доработать: подрезать по окружности со стороны прилегания к седлу под углом в 45º, чтобы этот уплотнитель плотно “зашел” в перекрываемое отверстие и кран с новой прокладкой не гудел.

После замены прокладки все нужно вернуть на свои места. Кран-буксу вставляем обратно. Обычно при снятии кран-буксы всегда советуют обработать внутреннюю полость от налета. Данный налет обычно является следствием жесткости воды. В обратной сборке смесителя используется сантехнический разводной ключ.

Ремонт полуоборотного вентиля

В большинстве случаев у смесителей возникают проблемы с вентилями, особенно с полуоборотными. Вентиль можно поменять, а можно починить. Особых сложностей в том, как самому отремонтировать сломавшийся смеситель в ванной, нет.

В обычном вентиле, который откручивается круговыми движениями, чаще всего требуется поменять прокладку или сальниковую набивку. Краткая инструкция по замене прокладки размещена выше, а при проблемах с сальниковой набивкой пробуют обычно подтянуть сальник.

Здесь будет задействована маленькая гайка, расположенная у основания кран-буксы. Сечение у этой гайки квадратной формы. По ходу часовой стрелки нужно закрутить гайку до упора.

Если данные манипуляции окажутся бесполезными, то нужно будет выкрутить кольцо сальника. После выкручивания специальная сальниковая набивка наматывается на шток вентиля. Затем кольцо нужно будет хорошо закрутить назад. Все вышеперечисленные действия способствуют остановке течи.

Ремонт седла вентиля – полости, в которую вкручивается кран-букса – необходим, если после замены прокладки или кран-буксы из крана не перестала течь вода. При продолжительном использовании смесителя оно часто деформируется, это и вызывает протекания.

Появившиеся зазубрины и царапины можно убрать путем фрезеровки. Нужно немного прокрутить фрезой деформировавшийся участок. После такой прокрутки смеситель собирается, и если седло правильно отполировано, течи не будет.

Поломка переключателя воды

Для решения этой проблемы нужно поступить следующим образом:

• купить переключатель;
• разобрать кран;
• заменить сломавшуюся деталь.

При обнаружении деформаций конической пробки, служащей для смешивания воды из труб горячего и холодного водоснабжение, ее необходимо заменить. При устранении любой поломки всегда перекрывается поступление воды. На следующем фото видно, как снимают переключатель:

При устранении выше описанных неисправностей снимать смеситель с крепления не нужно. Но существуют и более глобальные проблемы с вентильным смесителем, которые также вполне решаемы.

Подробнее о некоторых неисправностях смесителей с пробковым переключением и способах их починки.

Починить механизм переключения душ-излив можно без замены. Рассмотрим оригинальный способ фиксации маховика переключателя на штоке:

Теперь нам осталось просверлить отверстие на штоке переключателя и собрать смеситель:

Появление течи в месте соединения муфты и патрубка

Устраняют течь, следуя определенному алгоритму, а затем меняют смеситель.

1. Изначально в этой ситуации отключается вода. Специальные краны для перекрытия находятся на трубах водоснабжения.
2. После перекрытия для проверки краны поворачиваются в сторону открытия по максимуму.
3. Затем очень аккуратно откручиваются соединительные гайки. У современных конструкций смесителей они легко ломаются. Обычные латунные гайки открутить проще. Они не треснут и не поломаются. Сломанной гайке требуется искать аналог по форме.
4. Далее следует снять смеситель.

Устройство буксы

Обе модели сильно отличаются друг от друга по конструктивным особенностям.

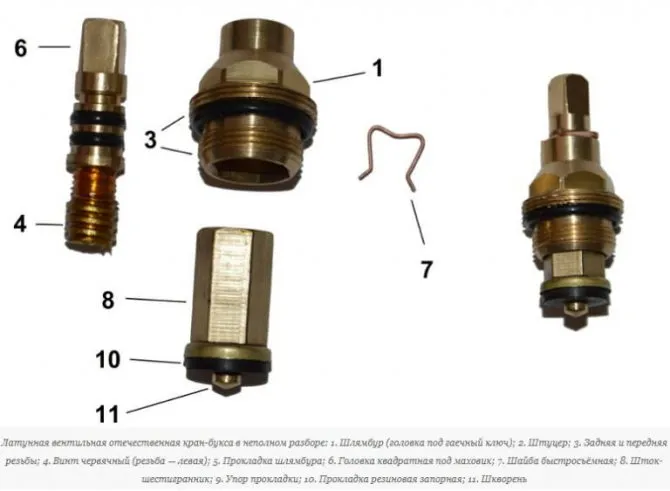

Конструкция червячной кран-буксы

Конструкция червячной кран-буксы

У червячной модели есть четыре основные детали:

1. Шток – это стержень, состоящий из разных конструктивных частей. Сверху – квадрат, на который надевается барашек, поджимаемый винтом и шайбой. Чуть выше середины располагается кольцо, как неотъемлемая часть штока. Её предназначение – упираться в корпусе шлямбура, чтобы не опускаться ниже определённого уровня. Ниже кольца нарезана резьба.
2. Шлямбур, он же корпус кран-буксы. В верхней части с внешней стороны на нём сделаны грани под гаечный ключ. Их используют, когда нужно выкрутить буксу из смесителя. В нижней части с внешней стороны нарезана резьба, с помощью которой шлямбур вкручивается в сантехприбор. Здесь же установлено резиновое кольцо, как уплотнительный элемент. Внутри шлямбура нарезана резьба, соответствующая резьбе на штоке. Внутри установлен сальник, обработанный смазкой. Он предотвращает прохождение воды через резьбовое соединение.
3. Шайба, с помощью которой шток фиксируется в корпусе (шлямбуре).
4. Запорный клапан. Внутри нарезана винтовая резьба, снаружи грани. Последние не дают клапану поворачиваться, когда вращается шток, потому что грани упираются в стенки корпуса кран-буксы. По резьбе клапан движется вверх или вниз, открывая или закрывая седло.

Читать также: Причины шума крана при включении воды

Конструкция керамической модели

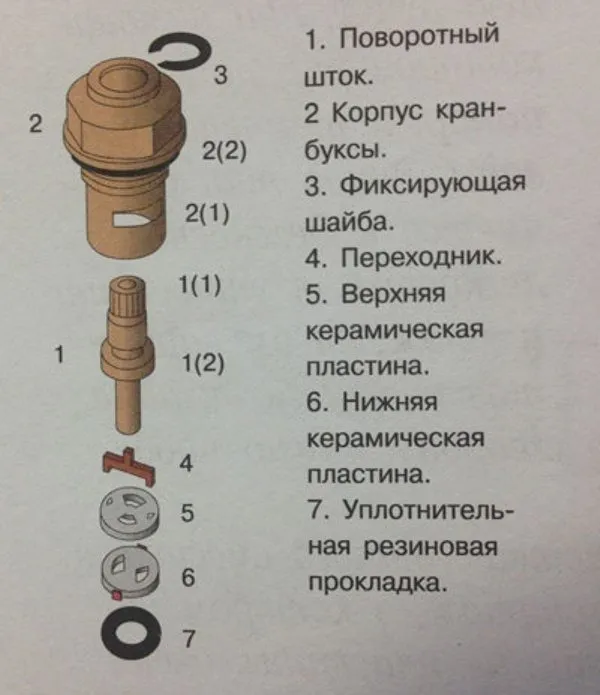

Конструкция керамической кран-буксы

Керамическая разновидность по конструкции сложнее, поэтому и состоит из семи основных деталей:

1. Шток без резьбы. Вместо квадрата, на верхнем конце сделаны шлицы для фиксации вентиля. Вентильную головку нужно прижать винтом. Есть металлическое кольцо, как и в червячной конструкции.
2. Шлямбур в верхней части имеет грани под гаечный ключ. Есть внешняя резьба для вкручивания в смеситель, здесь же установлено резиновое кольцо. Ниже резьбы два отверстия для протока воды. Внутренней резьбы нет.
3. Шайба для крепления штока в корпусе шлямбура.
4. Переходник. Это специальная деталь, с помощью которой поворачивается подвижный диск. Он крепится в верхней части со штоком, а в нижней вставлен рожками в специально сделанные пазы на диске. По своей форме переходники у разных производителей отличаются друг от друга.
5. Диск поворотный. В нём есть отверстия для протока воды и два паза для переходника. Размер отверстий и их форма могут быть разными. Внутри буксы диск может поворачиваться на 180°.
6. Диск неповоротный керамический. По форме и размерам он такой же, как и поворотный, с теми же отверстиями для прохода воды. Только у него нет пазов под переходник, но есть два прямоугольных выступа. С их помощью он закрепляется в корпусе шлямбура, в котором сделаны специальные под них пазы.
7. Вставка уплотнительная. Она располагается в нижней части шлямбура в его торце. С помощью резинового уплотнителя создаётся плотное примыкание к седлу смесителя.

Внимание! Седло прибора сантехники – это очень важный элемент, от которого зависит, будет или не будет течь кран (смеситель). Ровная поверхность седла – гарантия полной герметичности стыка.

Принцип работы

Обе модели работают по принципу вращения штока. Но у червячной шток движется вверх-вниз по резьбе, открывая и закрывая подачу воды. У буксы с керамической парой он остаётся на месте, но при вращении происходит совмещение отверстий керамических дисковых пластин. При этом вращение штока неполное, а всего лишь на 180°.

Принцип работы

Таким образом, принцип работы кран-букс двух видов сильно отличается. Но в процессе эксплуатации смесителя с червячной деталью можно регулировать напор и объём потребляемой воды, постепенно открывая или закрывая подачу. С керамическим сделать это сложнее. Скорее всего, в этом виновата привычка поворачивать рычаг или барашек до конца, что приводит к максимальному открытию седла. А максимальное открытие, в свою очередь, приводит к максимальному расходу жидкости.

Читать также: Правила замены крана на кухонной на мойке

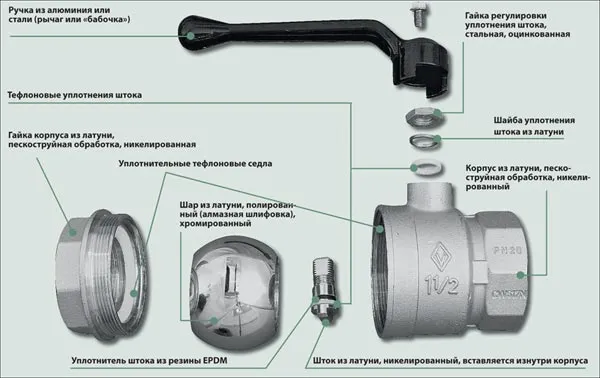

Какие бывают шаровые краны?

Шаровые краны могут быть различных типов, в зависимости от конструкции, применения и характеристик. Некоторые из наиболее распространенных типов шаровых кранов:

1. Двухходовой шаровый кран — имеет два входа и один выход. Он может использоваться для переключения между двумя источниками жидкости.

2. Трехходовой шаровый кран — имеет три входа и один выход. Он может использоваться для переключения между тремя источниками жидкости.

3. Шаровый кран с приварными фланцами — имеет фланцы, которые могут быть приварены к трубам. Он часто используется для промышленных приложений.

4. Шаровый кран с насосом — имеет встроенный насос, который позволяет перемещать жидкость из одного места в другое.

5. Электрический шаровый кран — имеет электрический привод, который управляет открытием и закрытием крана. Он может быть подключен к автоматизированным системам управления.

6. Пневматический шаровый кран — имеет пневматический привод, который управляет открытием и закрытием крана. Он может быть подключен к автоматизированным системам управления.

7. Шаровый кран с увеличенным диаметром — имеет больший диаметр, чем обычные шаровые краны, и может использоваться для управления потоком большого объема жидкости.

8. Шаровый кран для газа — специально разработанный для использования с газами. Он может иметь дополнительные функции, такие как утечка газа, которая может предотвратить аварии.
