Постройте сами простые кованые распашные ворота — подробная инструкция с фото, видео и чертежами

29. 06. 2017

Если на входе во двор установлены ворота, украшенные мастерски выполненными коваными элементами, это наводит на мысль о том, что владельцы этой территории обладают утонченным вкусом. Однако кованые металлические ворота не только придают изящество, но и воспринимаются как особенно надежные.

При необходимости можно также рассмотреть вопрос о создании простых кованых ворот своими руками, добавляя этот аспект к обсуждаемой теме.

Аргументы за и против создания кованых ворот

Чтобы убедиться в правильности решения поставить на участке кованые ворота из металла, не мешает рассмотреть их преимущества и недостатки.

Таблица: достоинства и недостатки ворот из металла с элементами ковки

Плюсы	Минусы
Неповторимый вид, которому придают «изюминку» кованые элементы в виде разных фигур и изгибов	Значительно высокая цена, которая не особо снижается даже в случае изготовления ворот без привлечения специалистов
Стопроцентная прочность, гарантирующая защиту территории от посягательств воров	Необходимость тратить на изготовление конструкции много времени, ведь ворота состоят из множества мелких деталей
Функционирование на протяжении долгих лет при условии обработки металла составами против ржавления и механического износа
Уникальный стиль, позволяющий ставить конструкцию в комплексе с забором из любого строительного сырья

Галерея: многообразие вариантов на фото

Подготовка к изготовлению металлической кованой конструкции

Перед тем как браться за работу, нужно понять, из чего состоят эти ворота. Эта жёсткая конструкция включает в себя:

• каркас — база, от которой зависит форма и надёжность ворот;
• крепёжные металлические элементы, необходимые для установки столбов и калитки;
• навесы, связывающие установочный профиль с дверьми;
• элементы ковки, выполненные в виде узоров и обеспечивающие жёсткость конструкции;
• замок, который запирает и открывает ворота.

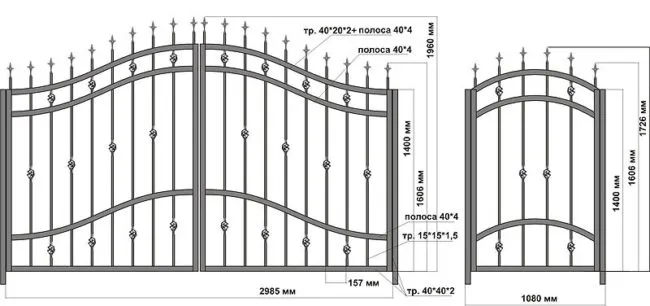

Каркас конструкции состоит из полос разного размера

Чертежи с указанием размеров

Составляя чертёж кованых металлических ворот, надо помнить о том, что конструкция должна быть одновременно прочной и оригинальной. Поэтому в схематическом изображении важно отобразить, какой будет геометрия створок. Ограничений здесь не существует: форма ворот может быть как стандартной квадратной, так и необычной, отличающейся ломаными верхними линиями.

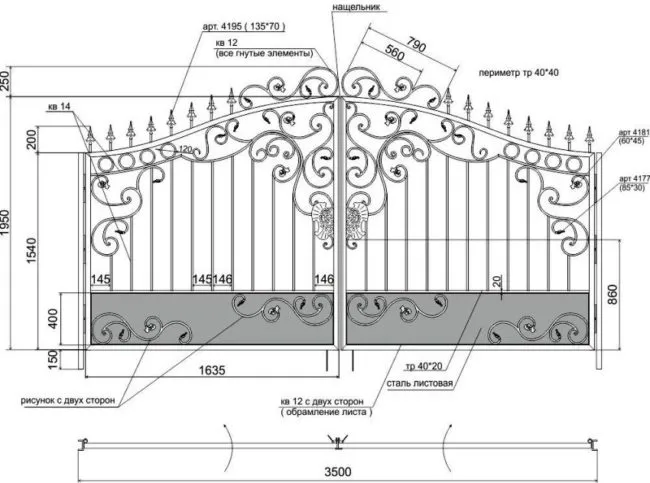

Ворота нетрадиционного вида украшены различными гнутыми элементами и пиками

Не менее важный момент подготовки к строительству — выбор высоты и ширины конструкции. Большое значение придаётся расположению рёбер жесткости, расстоянию между коваными деталями и подбору фурнитуры.

Обрешётку стоит создавать такой, чтобы ячейки были небольшими. В противном случае через неё на двор смогут попасть и животные, и люди.

Хороший вариант ворот – «глухая» конструкция, сделанная из листов железа, на поверхности которых прикреплены узоры. Такие ворота не позволят прохожим заглядывать во двор и выглядят нисколько не хуже решётчатой конструкции.

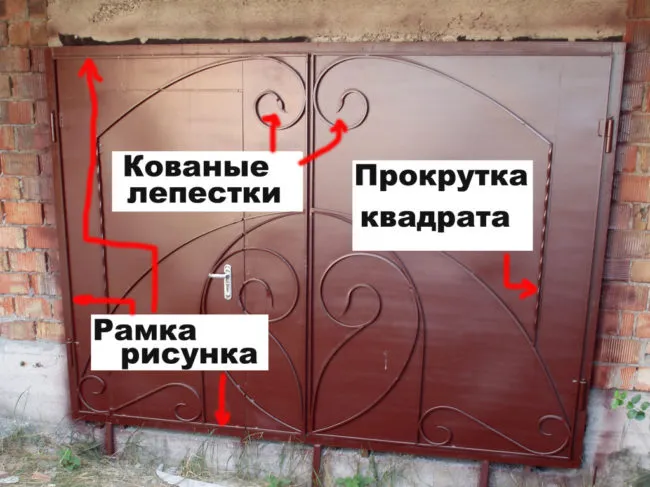

Кованые элементы придают простой металлической конструкции «изюминку»

Нюансы выбора материала

К выбору сырья для изготовления металлических ворот с коваными элементами нужно подходить ответственно. Особые требования предъявляются к таким материалам, как листовой металл и четырёхгранник.

Таблица: условия выбора строительного сырья

Материал и его назначение	Требования
Четырёхгранники, из которых создают основания пик	Стандартная толщина — 14 мм. Деталь меньшего размера ворота не украсит, а изделие с большим сечением не удастся качественно обработать.
Листовой металл для создания пик	Оптимальный размер — 5 мм. Элементы из более тонкого металла получатся хрупкими.
Полотна металла в качестве створок ворот	Рекомендуемая толщина — 1 мм. Она позволит створкам выдержать вес кованых элементов.
Металлические трубы, которые станут опорными столбами	Толщина — не менее 10 см. Тонкие столбы не смогут обеспечить конструкции необходимую жёсткость, что в дальнейшем приведёт к провисанию створок.

Перечень и расчёт необходимых материалов

Кроме четырёхгранников, листового металла разной толщины и металлических столбов, строящим металлические кованые ворота понадобятся:

• кирпичи;
• раствор из песка и цемента в пропорции 3:1;
• шинки толщиной 5 см;
• щебень;
• швеллеры.

Самый простой способ узнать, сколько материала требуется на создание пик, – сложить количество всех металлических элементов и прибавить к полученному числу 30 %. Полученное значение можно принимать за необходимый объём металлических листов.

Инструменты

Чтобы сделать такие ворота, придётся на время представить себя кузнецом, работа которого требует наличия таких инструментов, как:

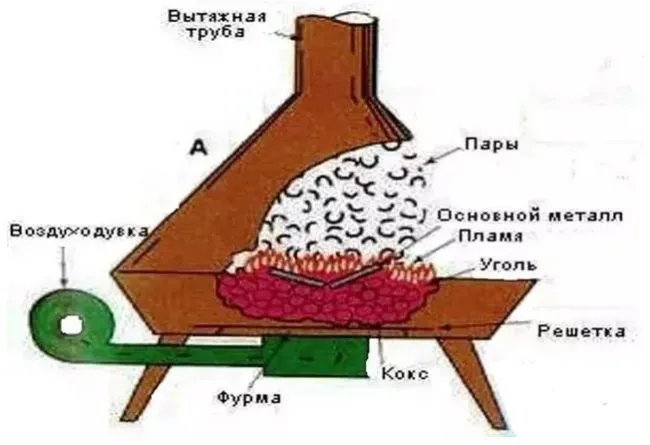

• горн;



  Приспособление понадобится для нагрева деталей

• наковальня;
• большие и маленькие тиски;
• прошивни для проделывания отверстий;
• аппарат сварки металлических изделий;
• шлифовальная машинка;
• клещи (держатели раскалённых предметов);
• станок, скручивающий и сгибающий металлические изделия;
• несколько струбцин;
• молотки разного размера.

Помимо этих инструментов, понадобится источник открытого огня, который позволит нагреть металл до высокой температуры, дрель с насадкой, угольник и кельма.

Подробное руководство по созданию и монтажу ворот (с фото)

В процессе изготовления кованых металлических ворот потребуется пройти несколько этапов: установку столбов, сварку створок и создание элементов различной формы.

Монтаж опорных столбов

Чтобы установить столбы ворот, делают следующее:

1. Размечают место для монтажа металлических труб. В земле выкапывают две ямы глубиной один метр. Диаметр лунок должен на 10 см превышать размер столбов.
2. В ямы погружают и засыпают концы столбов. Сделанную насыпь прессуют, после чего проверяют, прямо ли стоит каждая металлическая труба. Для этого пользуются отвесом. Если столбы будут расположены криво, то к ним не получится ровно прикрепить створки.

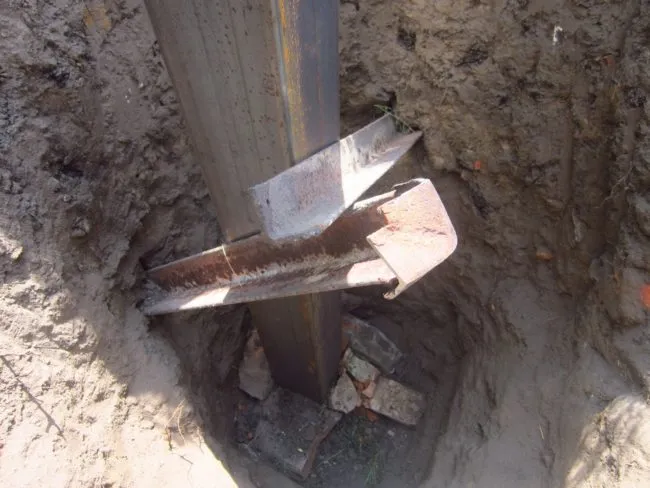

   Столб должен стоять в яме, не наклоняясь в сторону

3. Из песка и цемента готовят раствор. Воды добавляют столько, чтобы состав приобрёл консистенцию довольно жидкой сметаны. От комочков в растворе избавляются, перемешав жидкий цемент с песком дрелью с насадкой.
4. Уплотнённый слоя щебня заливают цементным составом. Сразу после этого смотрят, насколько ровно размещены металлические трубы. При обнаружении отклонений положение столбов без промедлений исправляют. Затем ждут, когда затвердеет цементный раствор.
5. Готовят раствор для кладки кирпичей у основания столбов. Воды в песок и цемент добавляют немного, добиваясь приобретения составом плотности густой сметаны.

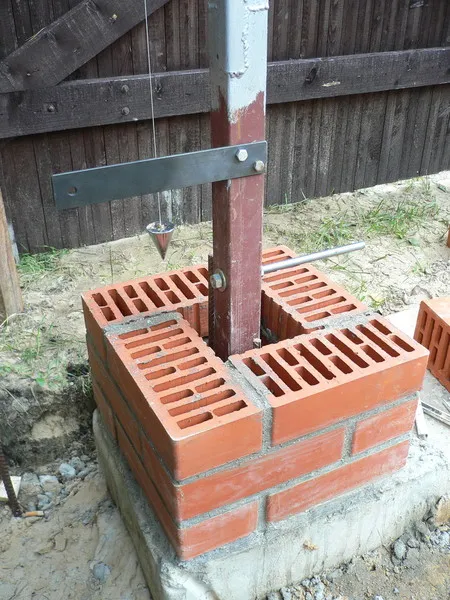

6. Низ металлических труб обкладывают кирпичами. Вторую линию материала выставляют так, чтобы она перекрывала швы первого ряда.



   Кирпичное основание придаёт конструкции надёжности

7. К столбам в месте, где будут установлены завесы, приваривают шинки. Эти элементы обязательно проводят через швы, в результате чего получают точки для фиксации створок. Когда раствор между кирпичами затвердеет, наружную часть швов заполняют цементным раствором, дабы предотвратить проникновение внутрь кладки влаги.

Изготовление рамы створок

Перед созданием створок находят ровную площадку, где можно развернуть строительные работы. Желательно, чтобы размер этого участок был на несколько метров больше габаритов металлических ворот. После этого занимаются следующими задачами:

1. На землю напротив друг друга кладут два швеллера, один из которых на 20 см меньше другого. Конструкцию дополняют ещё тремя П-образными профилями. Верхнюю грань конструкции выкладывают из двух деталей разного размера, создавая ломаную линию. Внизу создаваемой фигуры кладут один подходящий по размеру швеллер. При этом пользуются строительным уровнем, который позволит сделать створку ровной. По аналогии с ней создают ещё одну раму для ворот.

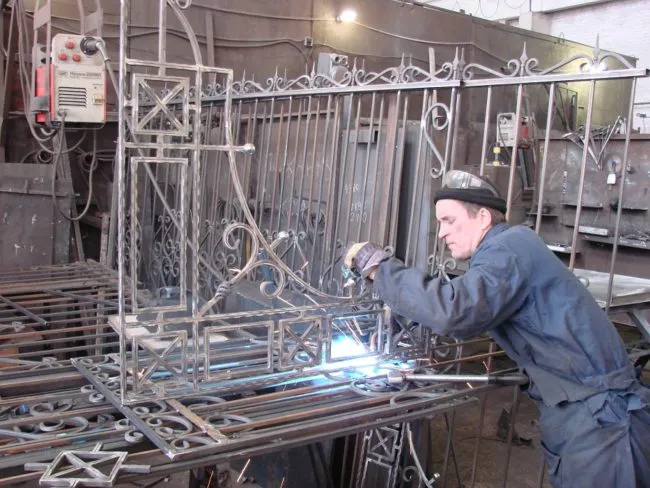

   Сварочными работами занимаются в очках и форме из брезента

2. Разложенные на земле детали готовят к сварке — при помощи угольника смотрят, правильными ли получились углы. В местах соединения швеллеры фиксируют струбцинами и спаивают друг с другом сварочным аппаратом.
3. У уложенной на земле конструкции обязательно вымеряют диагональ. Это позволит убедиться в правильности геометрической формы. Измерения рекомендуется проводить капроновой нитью. Обнаруженные несоответствия устраняются молотком.
4. Наплывы, образовавшиеся после сварки, убирают болгаркой, на которую насажен абразивный диск.

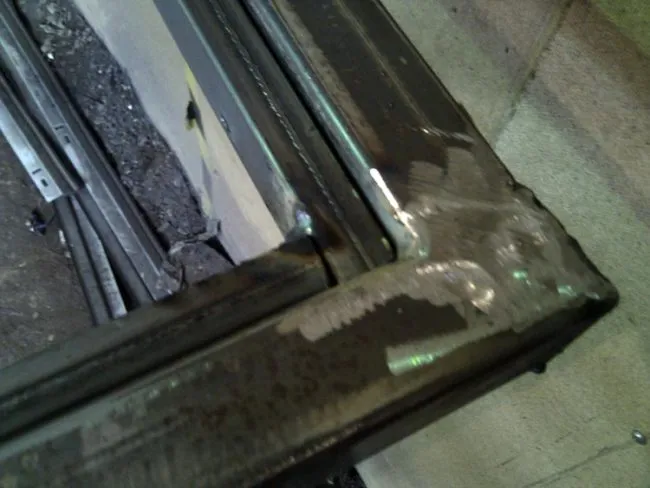

   Неровности портят вид конструкции, поэтому от них обязательно избавляются

5. Изготовленную створку кладут на металлический лист. Детали конструкции приваривают к полотну. С наружной стороны швеллера, который напоминает ломаную линию, маркером проводят черту. По ней от металлического листа отрезают лишнее. Сварочные швы зачищают при помощи болгарки с диском. Подобным образом с металлическим листом соединяют вторую створку.

Видео: сборка створки кованых ворот

Выполнение пик

Пики для створок ворот делают по следующему алгоритму:

1. На металлическом листе толщиной 5 мм чертят пики нужного размера. Получившиеся прямоугольники вырезают.
2. Элементам придают объёмный вид — болгаркой, оснащённой абразивным диском, снимают углы. Альтернативный способ добиться нужной формы пик подразумевает нагрев элементов газовой горелкой и обработку их краёв молотком.
3. Созданные пики оставляют остывать естественным образом. Пользоваться охлаждающими средствами запрещается.

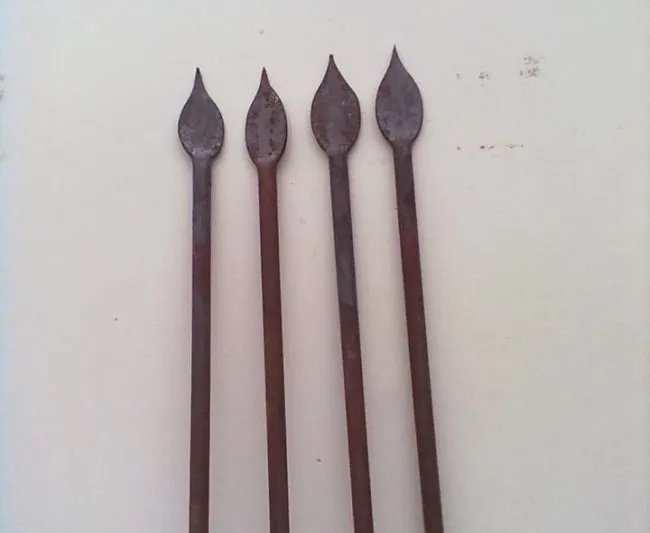

   Пики — основные элементы кованых ворот

Выбрав для работы газовую горелку, надо помнить о том, что материал требуется нагревать до белого цвета. В противном случае металл не будет поддаваться обработке, которая обязательно выполняется в защитных очках.

Создание спиральных прутов

Обычно пику соединяют с четырёхгранником, имеющим спираль. Её можно изготовить самостоятельно. Задача выполняется в несколько действий:

1. От четырёхгранника отрезаем фрагмент нужного размера. На расстоянии 10 см от края к детали прикрепляют тиски.
2. В месте, где должны закончиться витки, фиксируют лекальные тиски. Инструмент вращают по оси четырёхгранника, создавая спираль.
3. Берут очередной четырёхгранник и тоже формируют на нём витки. Их должно быть столько же, сколько на элементе, обработанном ранее. Поэтому обороты тисков вокруг детали рекомендуется считать.
4. Изготовленные детали освобождают от тисков и рихтуют.

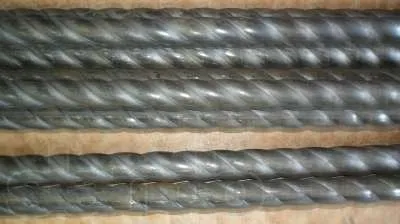

   Прутам придают вид спирали с помощью тисков

Элементы с радиусом

Для изготовления различных фигур, украшающих кованые металлические ворота, берут четырёхгранники или круги. На выбор материала влияет узор, который задумано создать.

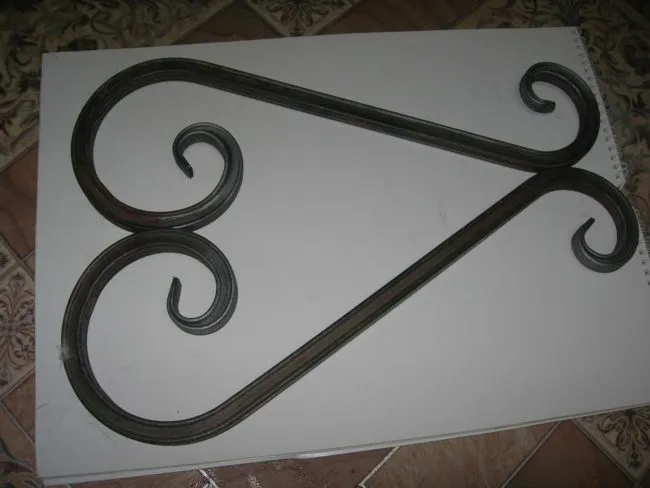

Для изготовления фигурных элементов лучше использовать четырёхгранники

Чтобы сделать элементы с радиусом, выполняют следующие этапы:

1. Чертят на листе металла толщиной 3 мм нужный рисунок.
2. При необходимости сделать изгиб более чем на полкруга от трубы с диаметром полного круга отрезают кольцо высотой 2 см. А для неполного диаметра берут любую арматуру длиной 2 см. Это будет столбик, который крепится на месте загиба на листе металла.
3. На рисунке, где отмечены, крайние точки загиба, приваривают изготовленные элементы. В начале узора всегда должно идти кольцо из трубы.
4. Прикладывают четырехгранник к первому кольцу и фиксируют его сваркой. Начиная выполнять изгиб, тянут заготовку за свободный край одной рукой и аккуратно пристукивают молотком место изгиба другой рукой. Это избавит металл от напряжения. По этой схеме доходят до следующего загиба. Его прихватываем сваркой в верхней точке и продолжаем гнуть.

Желательно, чтобы заготовка была больше запланированного узора. Тогда её получится тянуть без труда. Ещё больше работу облегчит предварительный нагрев детали газовой сваркой.

Видео: как сделать гусиную лапку — элемент для ковыных ворот

Заключительные работы

После сварочных и кузнечных работ решают следующие задачи:

1. Металлические кованые элементы защищают от ржавления — покрывают антикоррозийным составом. Налёт, который появится на подсохшем материале, убирают ветошью.
2. В обеих створках проделывают дырочки для фиксации завесов и замков. Затем в одной из дверок ворот создают отверстия, куда будут вставлены задвижки.
3. Берут завесы и приваривают их к створкам. Используют только мощные элементы, которые предназначены для ворот, например, конструкцию с подшипниками. Она обеспечит нужную плавность хода створок.
4. Кованые детали закрепляют на створках ворот, применяя сварочный аппарат. Соединения полотна створки с фигурными элементами выполняют исключительно точеным методом.
5. Наплывы, образовавшиеся из-за сварочных работ, убирают болгаркой с насадкой.
6. Конструкцию навешивают на столбы. Во второй створке проделывают отверстия для защёлкивания замка.

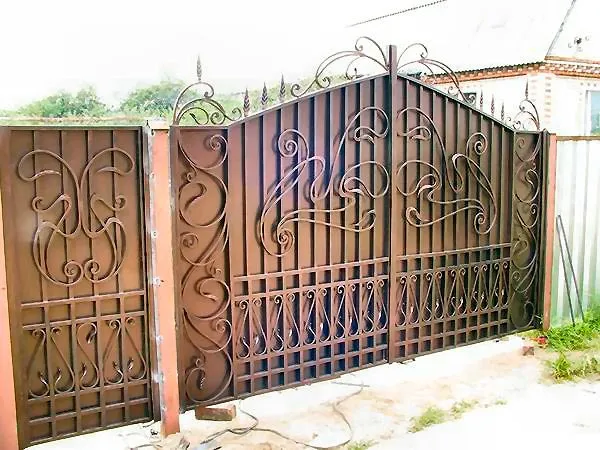

Ворота, украшенные различными коваными элементами, – это настоящий шедевр

Краска для металлических ворот

Застраховать красивую кованую конструкцию от порчи влагой способна только краска. Правда, стопроцентную защиту металла от коррозии может обеспечить далеко не любая красящая эмульсия. К её выбору надо подходить со знанием дела.

Идеальный вариант покрытия для кованых металлических ворот — это молотковая краска. Другое, наиболее распространённое название этого средства — акриловая или алкидно-акриловая красящая эмульсия.

Как наносить красящий состав

Чтобы краска ложилась на материал легко и выполнила своё главное предназначение, её полагается наносить на металлическую поверхность по правилам. Эти особые указания содержит следующий алгоритм действий по покраске кованых ворот:

1. Перед обработкой красящей эмульсией металлическую конструкцию очищают от ржавчины. Для этого рекомендуют воспользоваться жёсткой проволочной щёткой или наждачной бумагой.
2. Металлическую поверхность ворот покрывают грунтовочным средством. Желательно, чтобы в его составе были ингибиторы, тормозящие процесс окисления металла, или вещества, которые изменяют химические составляющие ржавчины. Пропускать этап грунтовки ворот нельзя, потому что на металлическую поверхность, не обработанную специальным средством, краска ложится неровно.



   Краску предпочтительнее наносить кистью или распылять из баллона

3. На ворота из баллончика распыляют краску. Если не хочется пользоваться аэрозолем, то красящий состав наносят на металлическую поверхность с помощью кисти. Правда, этим инструментом надо действовать предельно осторожно, размазывая краску равномерно.

Видео: узоры своими руками

Изготовление кованых металлических ворот — это, прежде всего, творческий процесс. Для создания привлекательной конструкции обычно хватает умения пользоваться сварочным аппаратом и инструментами кузнеца.
