Правильная установка радиаторов отопления в частном доме — монтаж и методы размещения
Монтаж и установка батарей отопления в частном доме – от выбора до пошагового руководства по устройству
Размещение приборов отопления

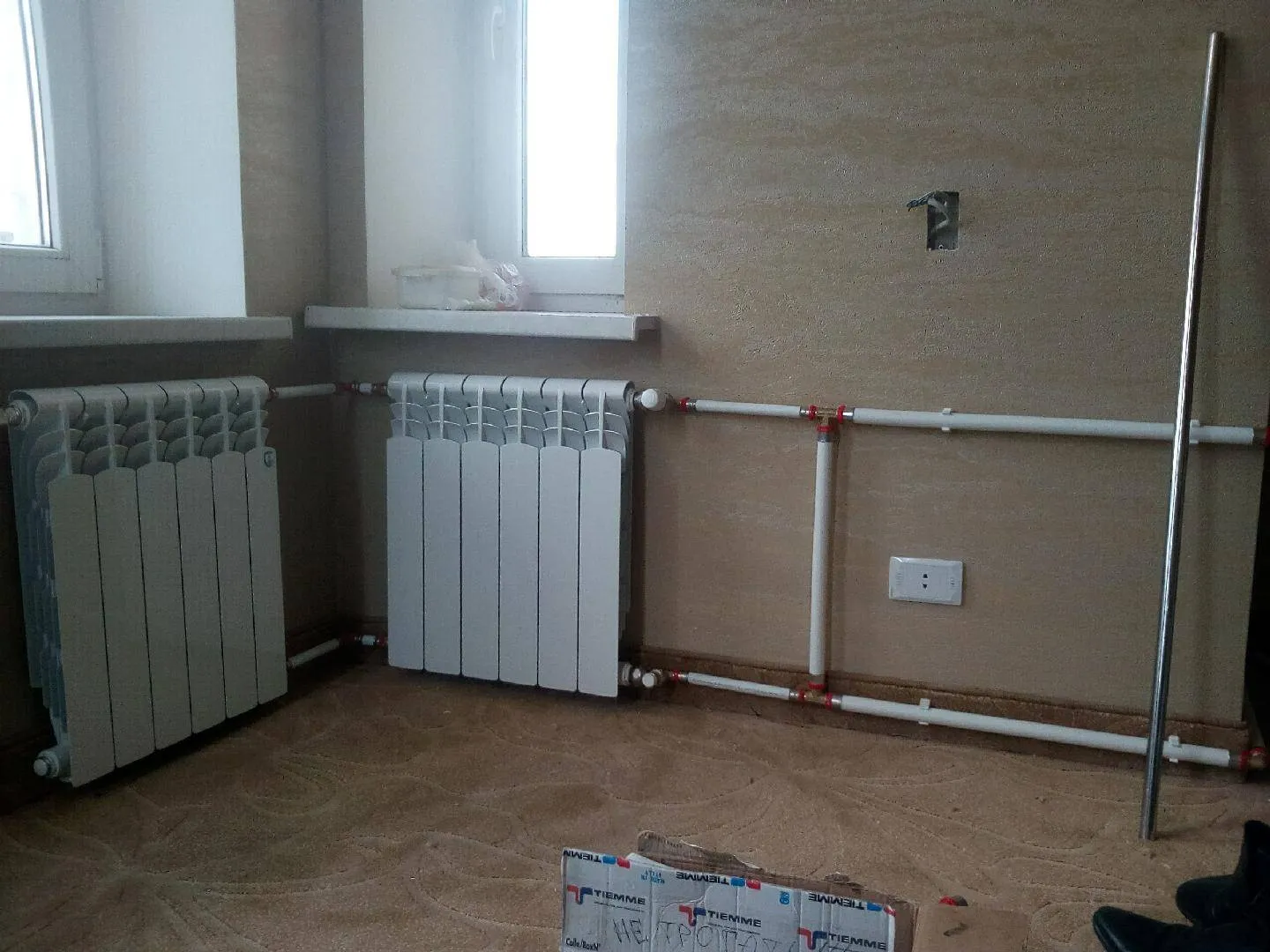

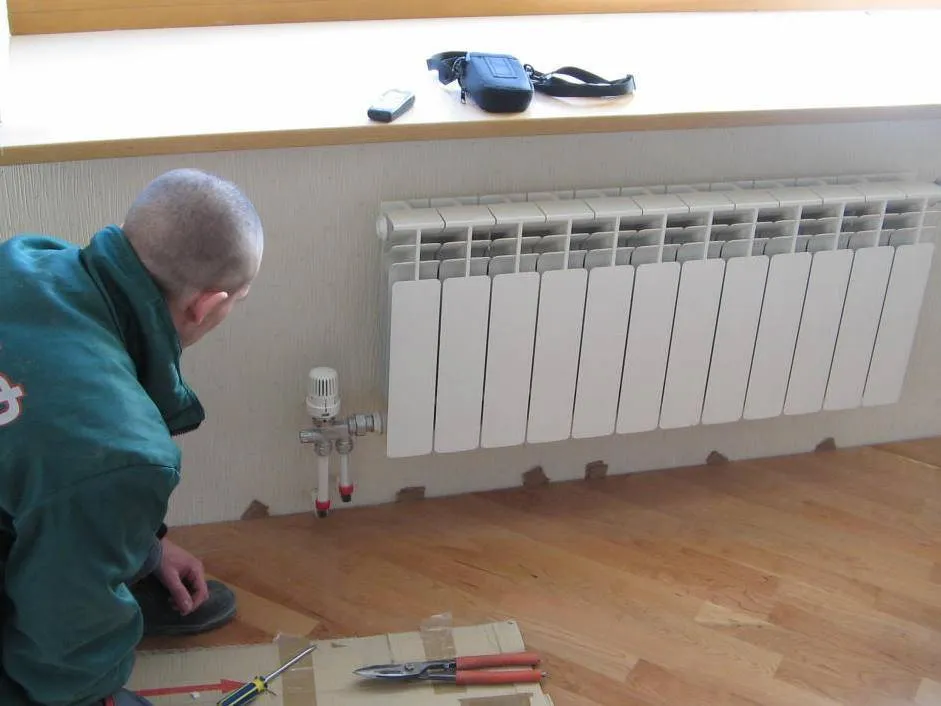

Важно не только учесть способ соединения отопительных радиаторов между собой, но и правильно определить их размещение относительно строительных элементов. Привычно устанавливать обогревательные устройства вдоль стен помещений и местечково под окнами, чтобы ограничить проникновение холодного воздуха в наиболее уязвимом месте. Важное значение имеет правильное размещение радиаторов отопления.

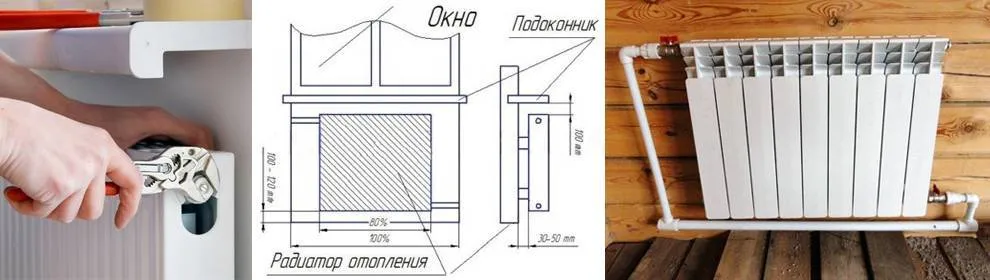

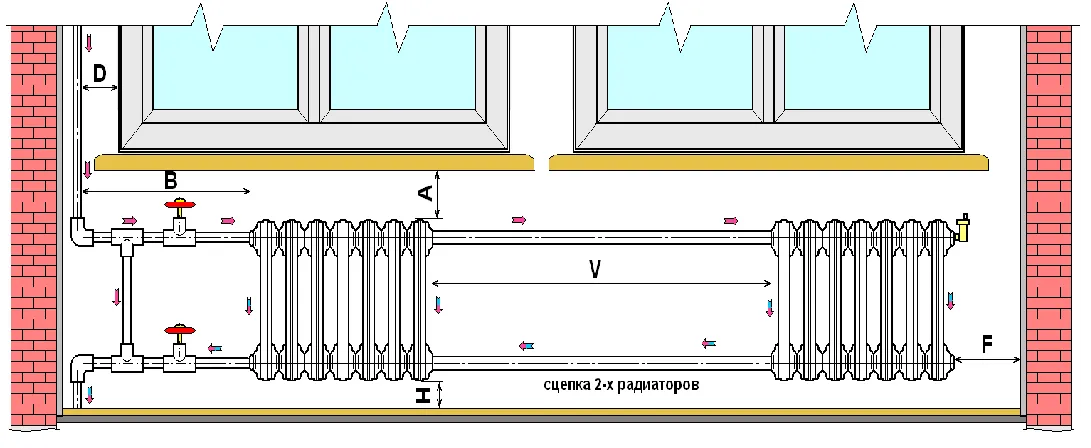

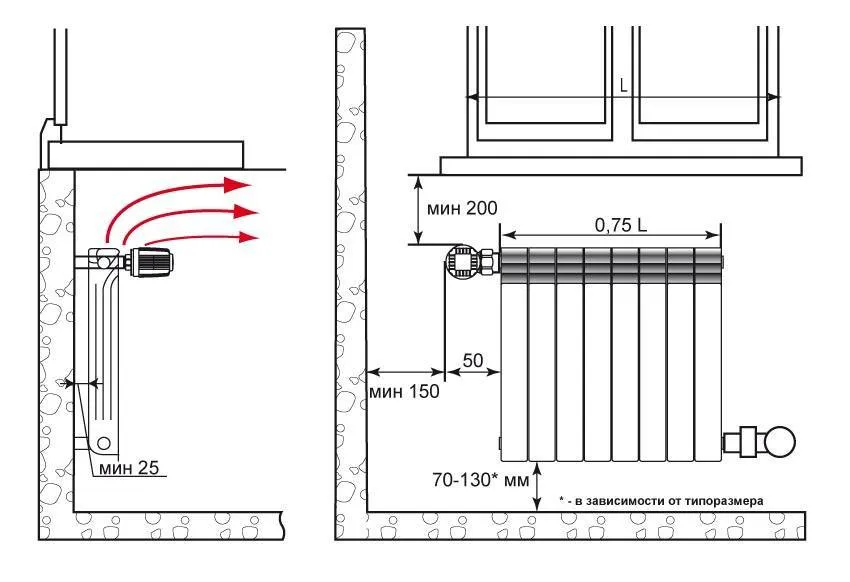

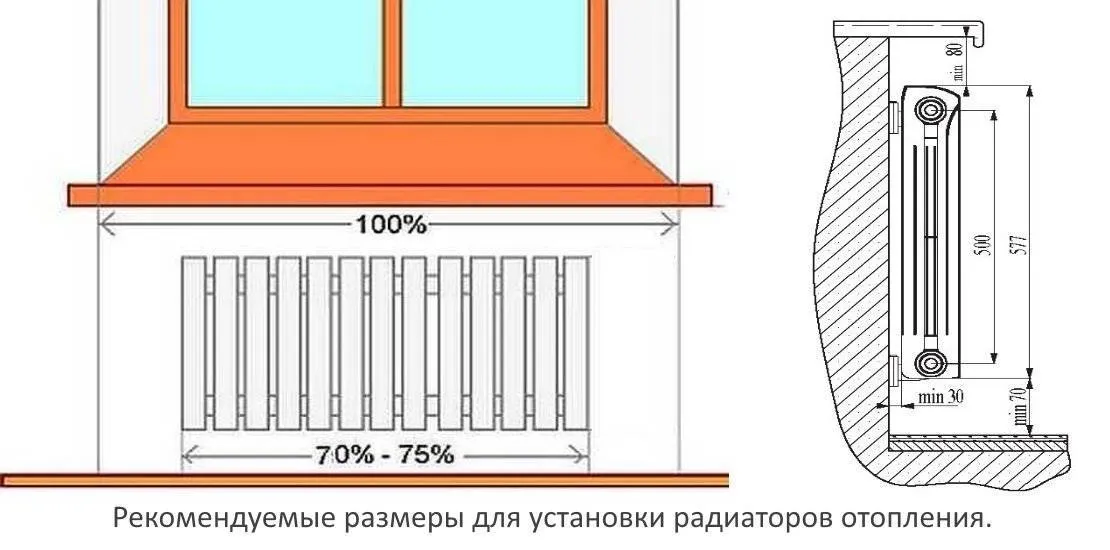

На это в СНиП по установке теплового оборудования есть четкая инструкция:
- Зазор между полом и нижней частью батареи не должен быть менее 120 мм. При уменьшении расстояния от прибора до пола распределение теплового потока будет неравномерным;
- Расстояние от тыльной поверхности до стены, на которую крепится радиатор, должно быть от 30 до 50 мм, иначе будет нарушаться его теплоотдача;
- Промежуток от верхнего края отопительного прибора до подоконника выдерживается в пределах 100-120 мм (не меньше). В противном случае может затрудняться передвижение тепловых масс, что ослабит прогрев помещения.
Биметаллические отопительные приборы
Чтобы понять, как соединить между собой биметаллические радиаторы, нужно знать, что они практически все подходят под любой вид соединения:
- Имеют четыре точки возможного подключения – две верхние и две нижние;
- Укомплектованы заглушками и краном Маевского, через который можно стравить собравшийся в отопительной системе воздух;
Наиболее эффективным для биметаллических батарей считается диагональное подключение, особенно если речь идет о большом количестве секций в приборе. Хотя очень широкие батареи, укомплектованные десятью и более секций нежелательно применять.

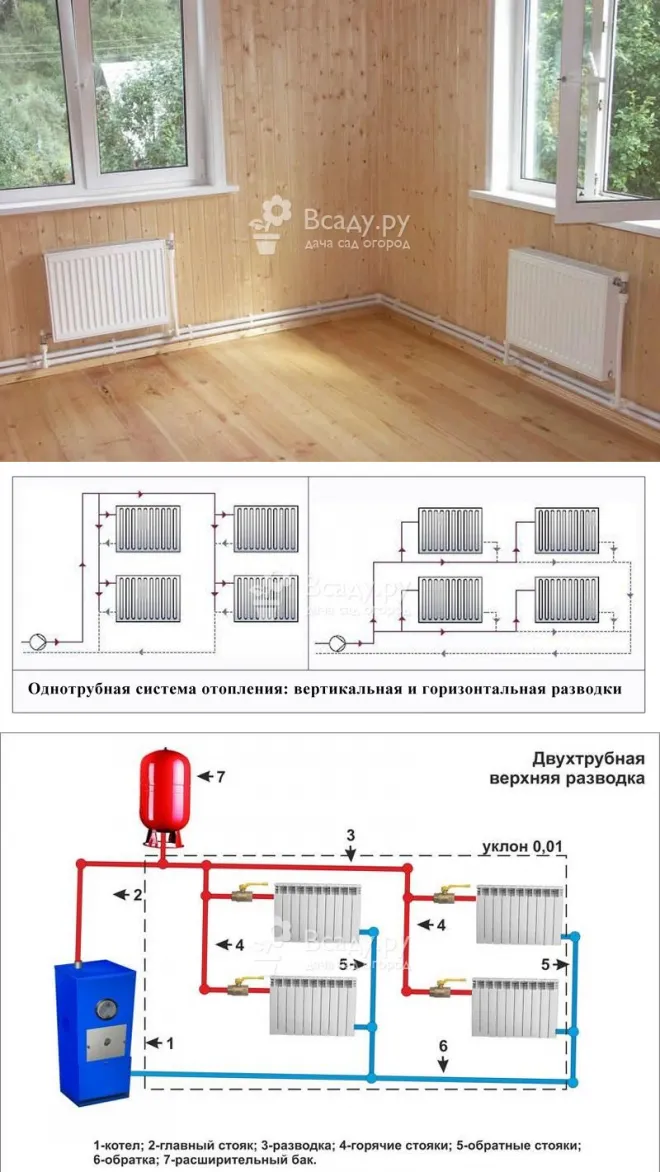

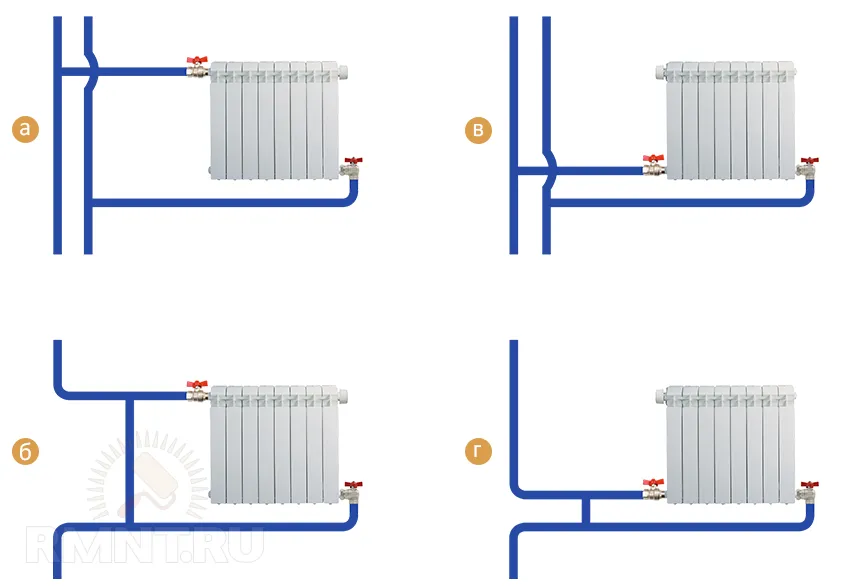

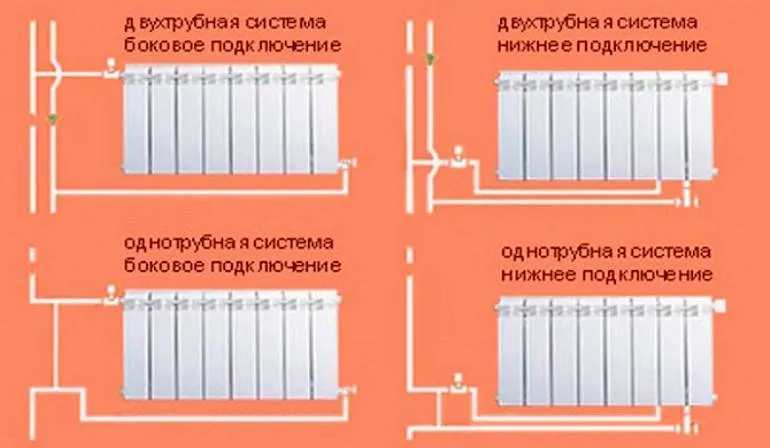

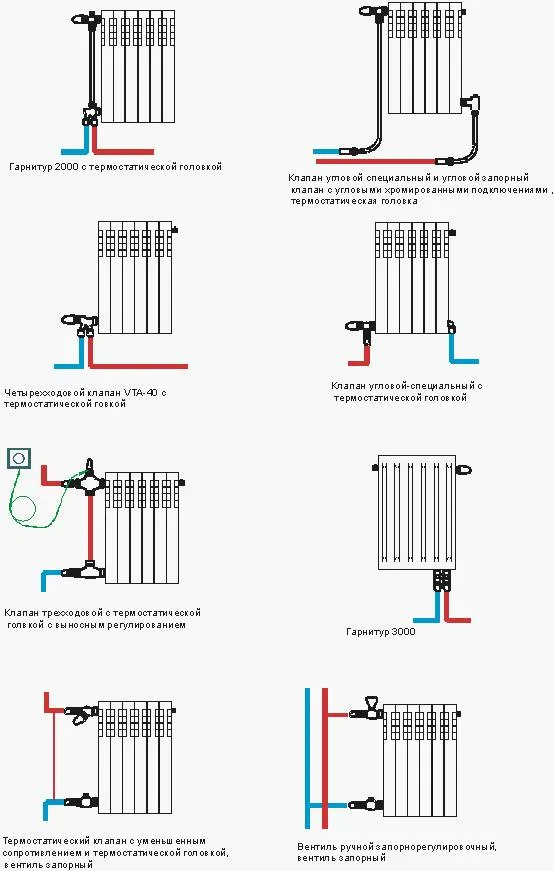

Схемы подключения радиаторов к контуру отопления

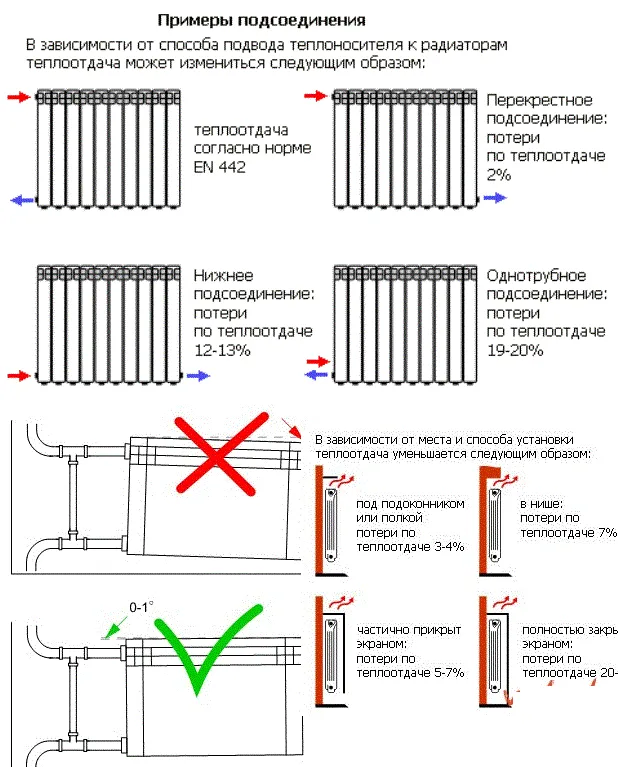

Поскольку подключение радиаторов отопления к магистрали может отличаться, от схемы зависит эффективность теплообмена
Важно выбрать оптимальное направление движения теплового носителя через прибор. Его ток зависит от динамического напора жидкой среды и разницы температур в полости радиатора

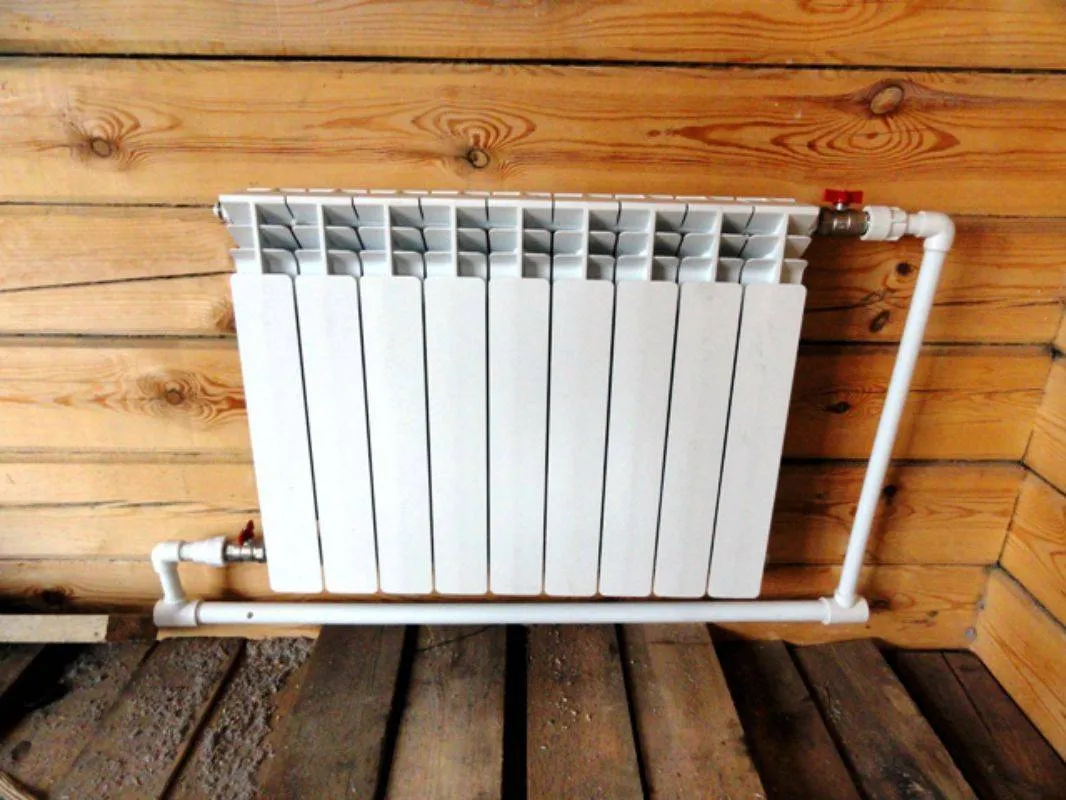

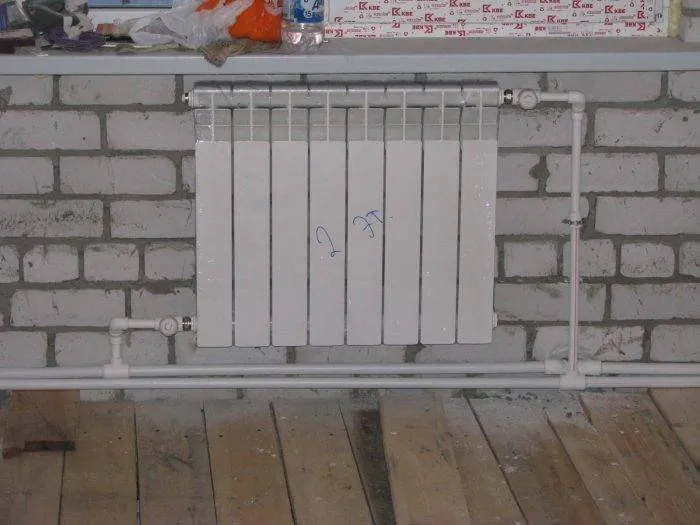

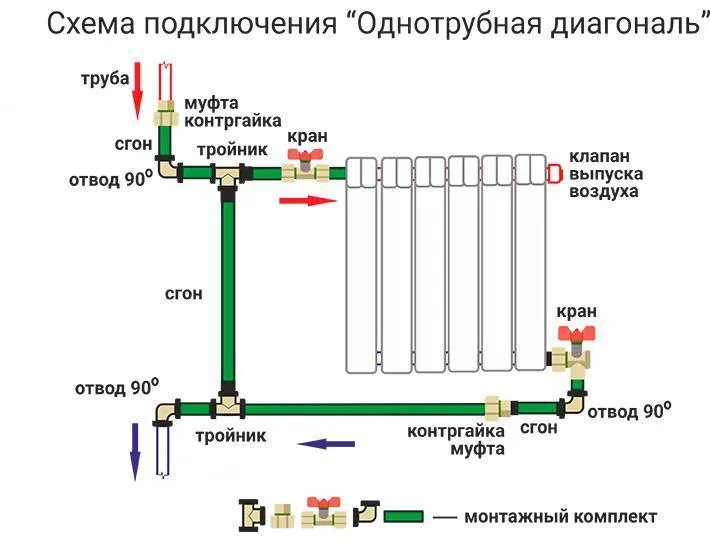

Диагональное подключение
Монтаж радиаторов отопления с диагональным подключением и верхней подачей считается самым эффективным, поскольку приборы обладают максимальной теплоотдачей. Это объясняется тем, что при таком подключении теплоноситель не встречает на своем пути никаких препятствий. Жидкость полностью заполняет верхний коллектор и, протекая по вертикальным каналам, попадает в нижний коллектор. Это способствует равномерному прогреву всей площади прибора, поэтому теплоотдача батареи максимальная.
Диагональное подключение радиаторов отопления с подачей снизу используется редко. В батареях с большим количеством секций образуется застойная область с температурой теплоносителя ниже нормы в районе патрубка, в который врезается обратка. Потери эффективности теплообмена при этом могут доходить до 20%.

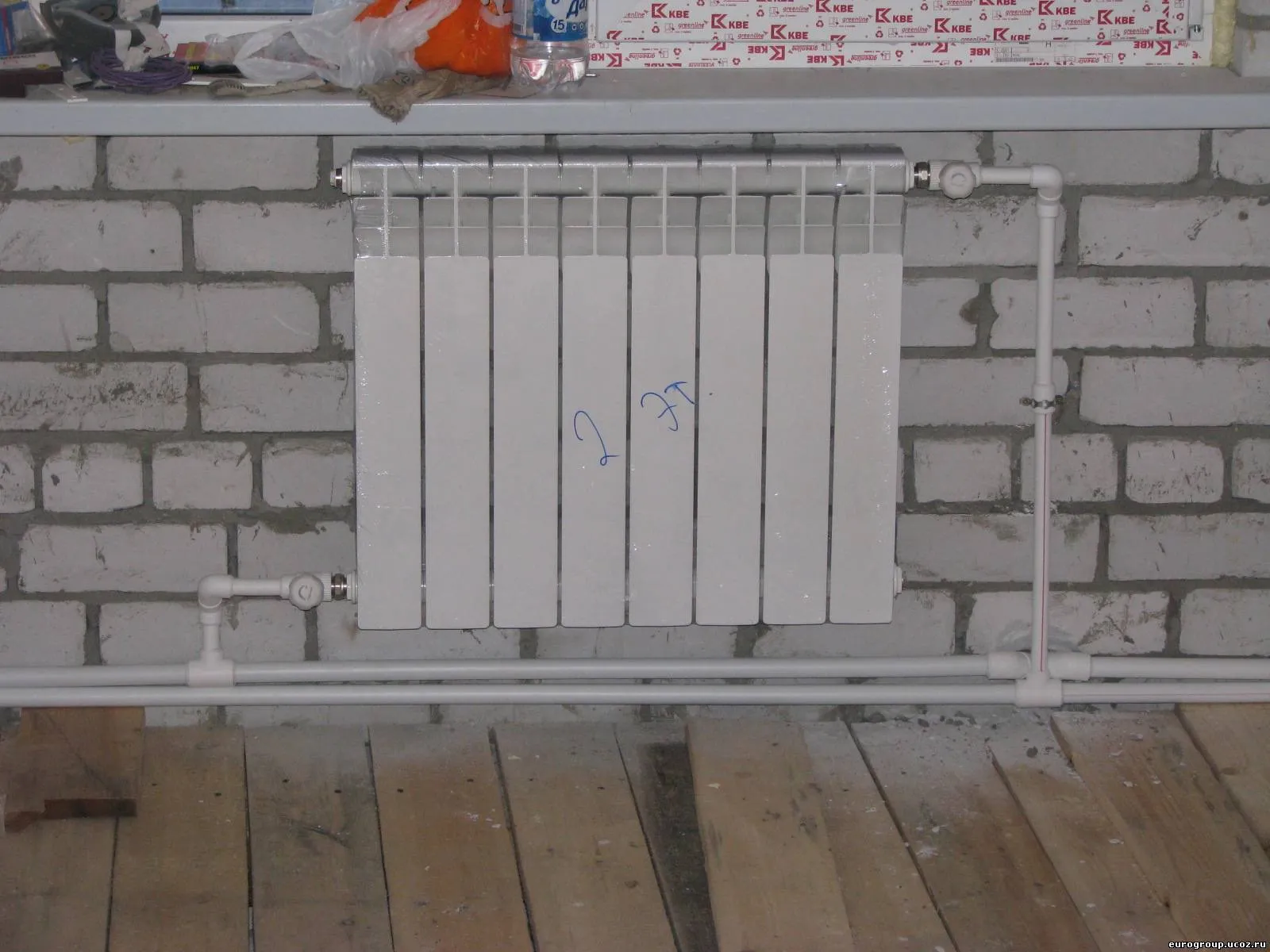

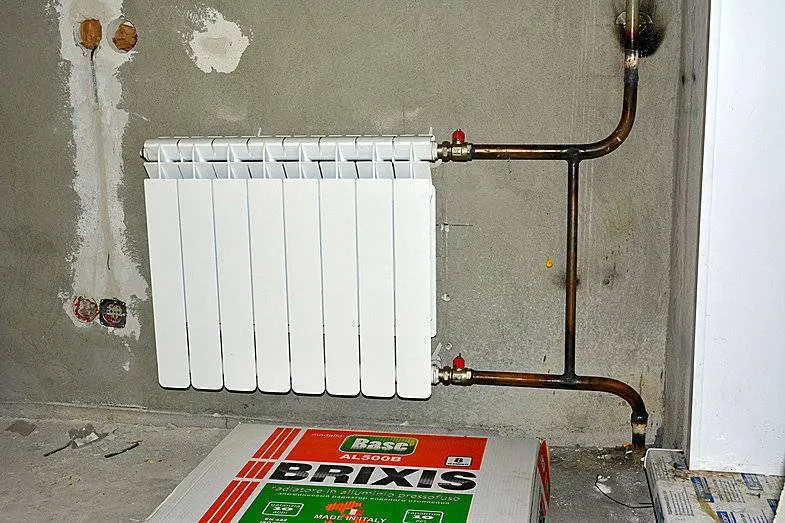

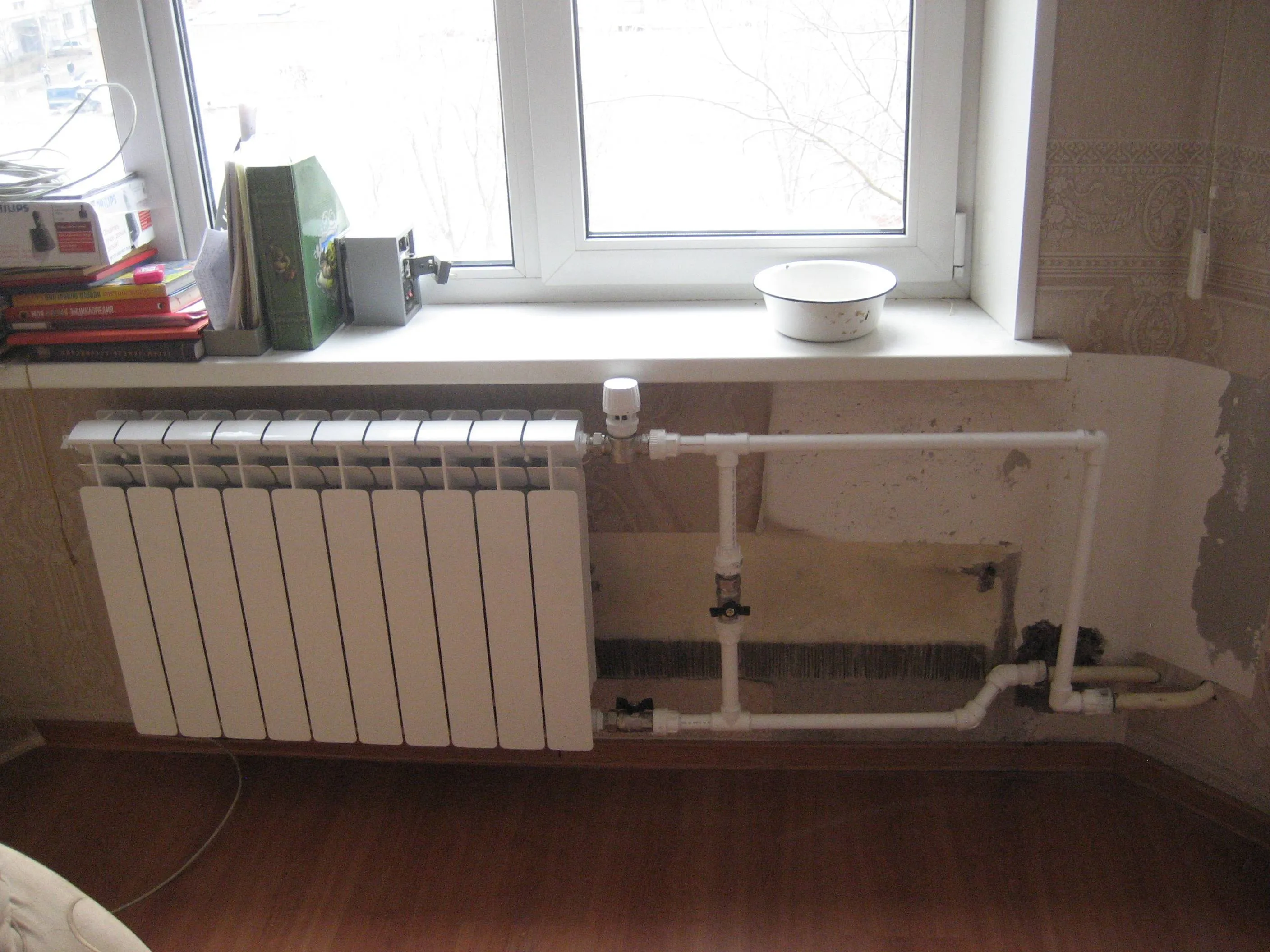

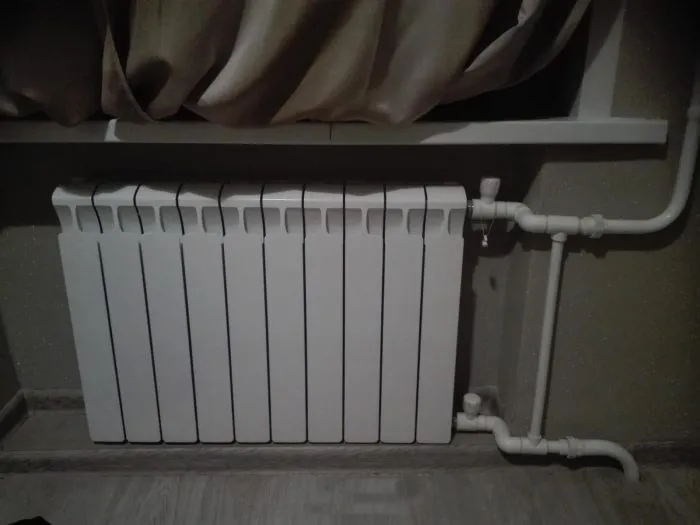

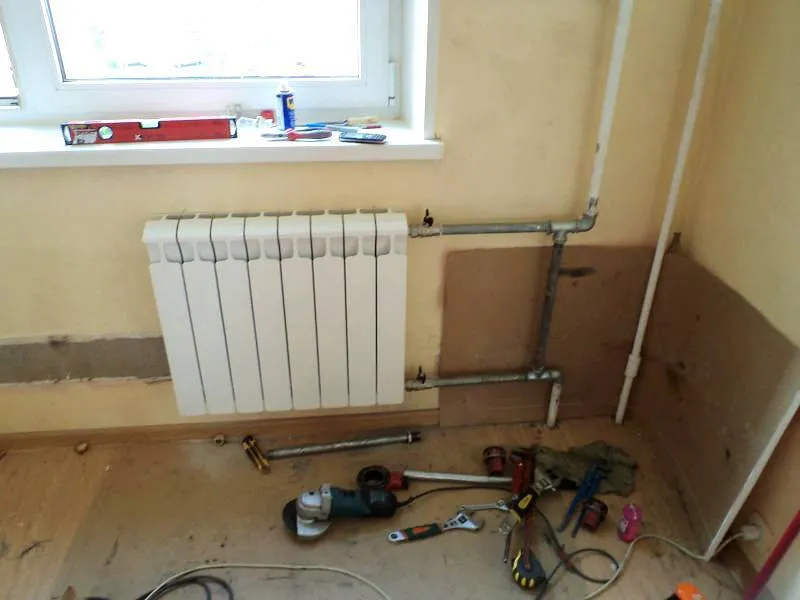

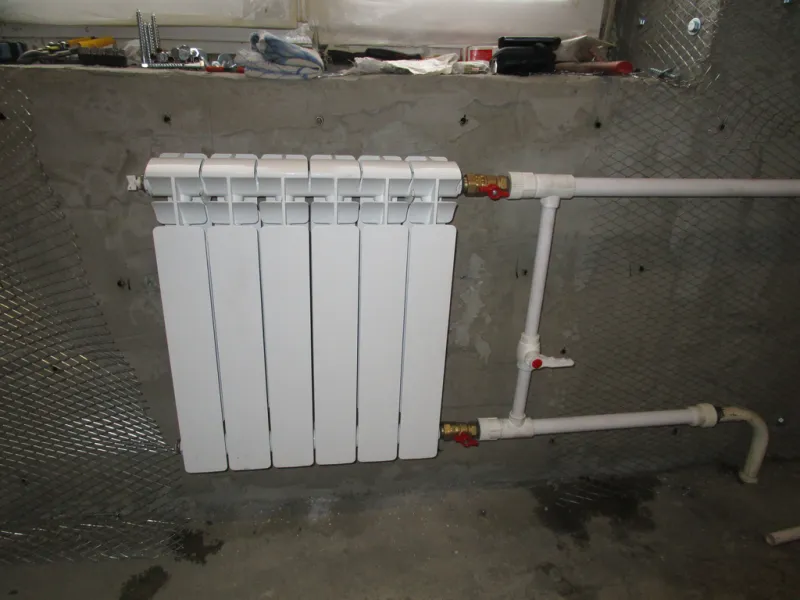

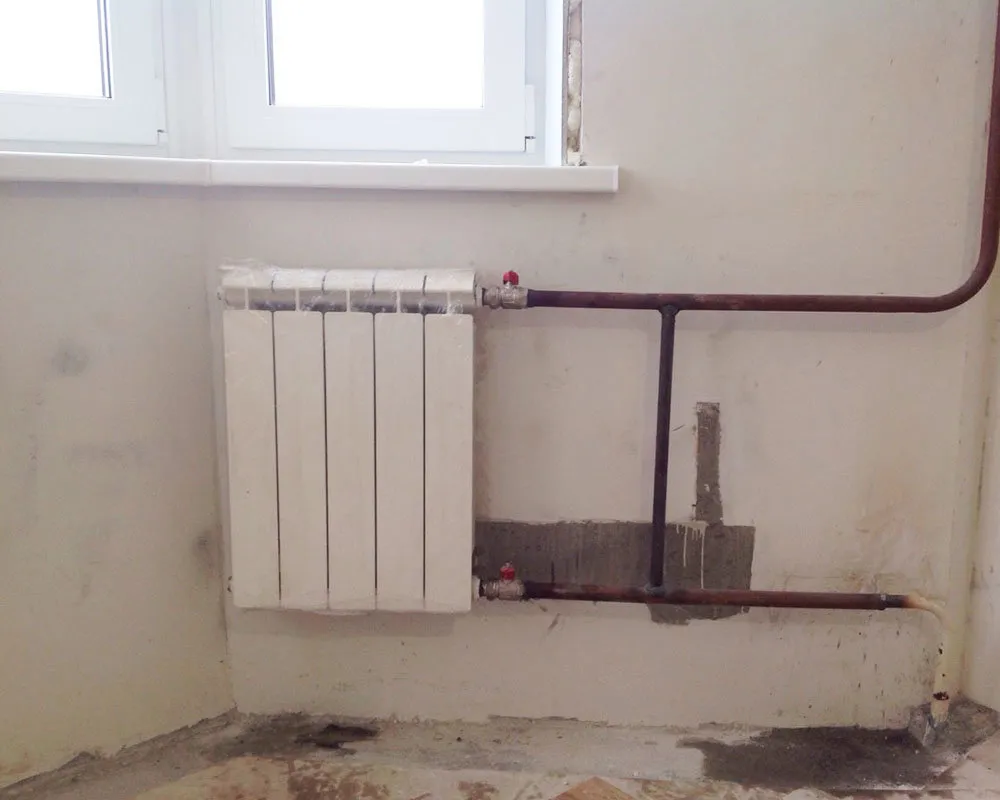

Одностороннее с верхней и нижней подачей
Вариант присоединения приборов к магистрали с верхней односторонней подачей обычно используется при однотрубной разводке многоэтажек с верхней подачей или в нисходящей вертикальной сети с нижней разводкой.
Эта схема больше подходит радиаторам с небольшой длиной. Но при большом количестве секций кинетической энергии теплового носителя может быть недостаточно для полноценного прохождения потока по коллектору. Если используется монтаж батарей отопления с односторонней верхней подачей, то приходится мириться с уменьшением тепловой мощности максимум на 5%.
Одностороннее нижнее подключение нельзя назвать эффективным, но оно часто используется в многоэтажках с однотрубной разводкой. Недостаток заключается в образовании застойной зоны в удаленной от входа части прибора. Из-за этого дальний край батареи будет холоднее. В таком случае снижение эффективности теплоотдачи может доходить до 22%.
Двухстороннее с верхней и нижней подачей

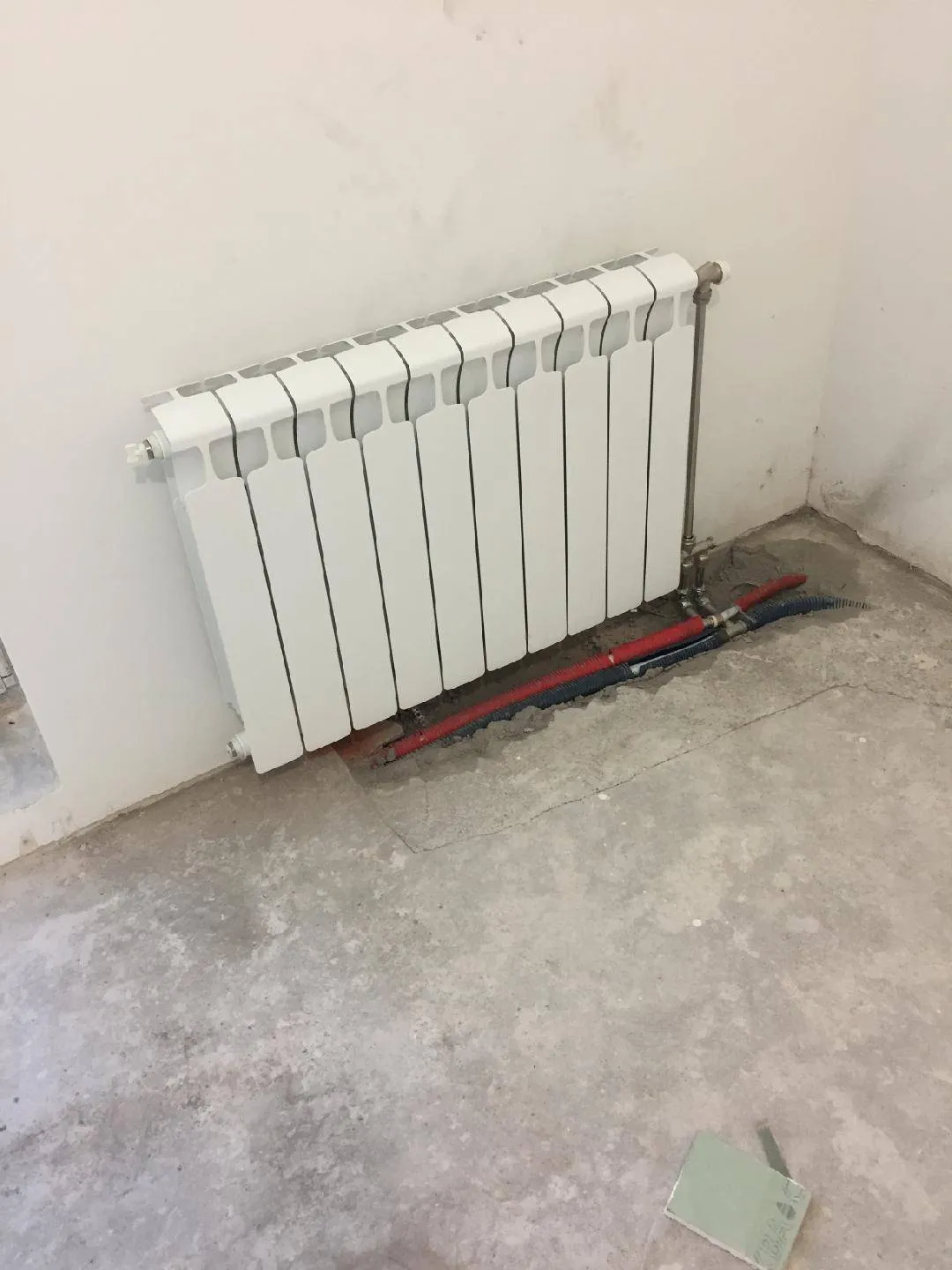

Установка батарей с двухсторонним нижним подключением позволяет максимально скрыть трубы подводки в интерьере. Поскольку теплоноситель с трудом проникает в верхнюю часть прибора из-за встречных потоков охлажденной жидкости, верх радиатора прогревается медленнее и хуже. В этом случае снижение эффективности теплообмена доходит до 15%. Но при необходимости эту схему можно оптимизировать.
Правильное подключение радиаторов отопления исключает возможность использования двухстороннего присоединения с подачей сверху. Применять такую схему на практике могут только неграмотные теплотехники. Поскольку для жидкости открыт проход по верхнему коллектору, она не будет стремиться в нижнюю трубу, поэтому прогреваться будет только верхняя часть прибора.
Какого размера должен быть радиатор отопления?
Размер радиатора отопления зависит от нескольких факторов, таких как площадь помещения, требуемая температура воздуха, теплопотери, а также тип и стиль радиатора.
Общим правилом при расчете размера радиатора отопления является необходимость установки радиаторов достаточной мощности для обеспечения тепла в помещении. Размер радиатора обычно определяется в киловаттах (кВт), что указывает на количество тепла, которое он может выделять.
Для начала необходимо определить тепловую мощность, необходимую для отопления помещения. Это можно сделать, учитывая площадь помещения, коэффициент теплоизоляции, климатические условия, количество окон и дверей и другие факторы. Обычно для обогрева 1 квадратного метра площади требуется около 100 Вт тепловой мощности.
Когда вы знаете необходимую тепловую мощность, размер радиатора можно определить, используя информацию от производителя радиаторов. Производители обычно предоставляют техническую информацию, которая указывает, сколько тепловой мощности выделяет каждый радиатор при определенных условиях.
Однако, чтобы установить точный размер радиатора, рекомендуется обратиться к опытному специалисту, который может рассчитать необходимый размер радиатора и помочь выбрать оптимальное оборудование для конкретного помещения.
