Правильный способ создания однотрубной системы отопления в доме

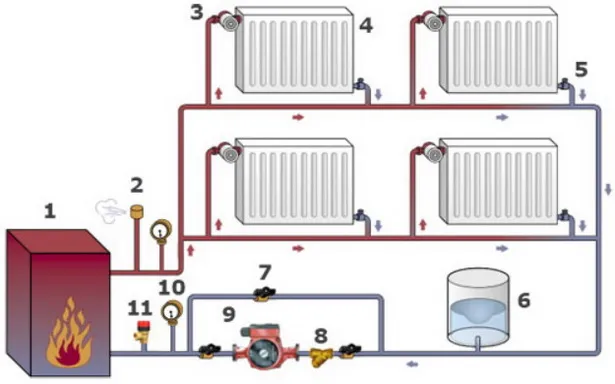

Эксперты отмечают, что однотрубная система отопления устарела. Она уступает двухтрубным системам как по качеству, так и по стоимости в общем. Однако если анализировать конкретные обстоятельства, особенно для небольших помещений, становится понятно, что однотрубная система по-прежнему остается более выгодной и простой в реализации.

Стоимость материала и сложность монтажа перестали играть ключевую роль при выборе между однотрубной и двухтрубной системами, как это было со стальным трубами, но загроможденность пространства стала важней. И здесь у однотрубки свой козырь, так как одну трубу можно спрятать в плинтус.

Во многих случаях, в конкретных обстоятельствах строительства возникает вопрос, — зачем прокладывать две трубы, если можно проложить одну при сохранении технических параметров?

Когда однотрубка не подходит

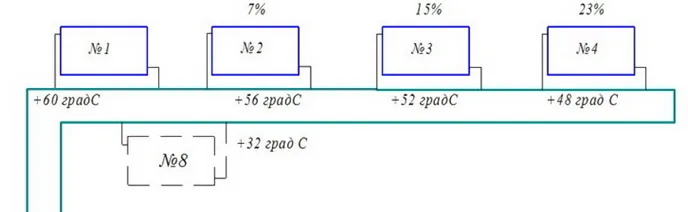

Как работает однотрубка и почему она оказывается не выгодной в больших системах…. В однотрубной схеме быстро уменьшается температура теплоносителя по ходу движения жидкости. Наглядно это указано на следующей схеме, — на 4 радиаторе падение температуры на 23%.

И это при значительном расходе теплоносителя в кольце. Чтобы увеличить расход теплоносителя, и тем самым уменьшить падение температуры применяются трубы внутренним диаметром один дюйм (25 мм). Применение столь больших диаметров  вызывает значительное удорожание системы. Но в малых кольцах до 3 радиаторов можно обойтись дешевыми решениями…

• Однотрубную систему не стоит делать, если количество радиаторов в кольце будет превышать 4 шт.

Рекомендуется общую схему отопления разбить на тупики, заканчивающиеся кольцами однотрубки, в которых должно быть не более 3 шт. радиаторов.

Как нужно создавать однотрубную

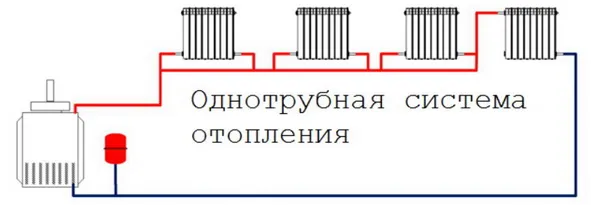

Однотрубная система подразумевает, что мы одной трубой отходим от подачи котла, ведем ее по периметру здания, устанавливаем на трубу 3, максимум 4 шт. радиаторов, и кольцевая труба подключается к магистрали обратки примерно в том же месте, откуда брала свое начало. В результате здание, или его часть, оказывается обойденым по периметру.

Но, проблема в том, что на пути трубы встречаются дверные проемы, которые нужно как-то обходить. Заглублять трубу именно в этом месте под порожек не рекомендуется, так как место станет потенциально опасным по скоплению мусора. Обходить проем через верх, — еще более нездравоосмысленное решение… Прокладка кольца трубы должна выполнятся на одном высотном уровне, или с плавным понижением к сточному крану системы для слива самотеком.

Поэтому размещение кольца трубы в большинстве случаев затруднительно, также как и в случае реализации попутной схемы отопления, но все же оно делается не редко.

Как размещают трубы однотрубки

• Проще всего кольцо трубы уложить в стяжке по периметру здания или, например в пределах одной большой комнаты. К одному кольцу подключают 3 одинаковых по мощности радиаторов.

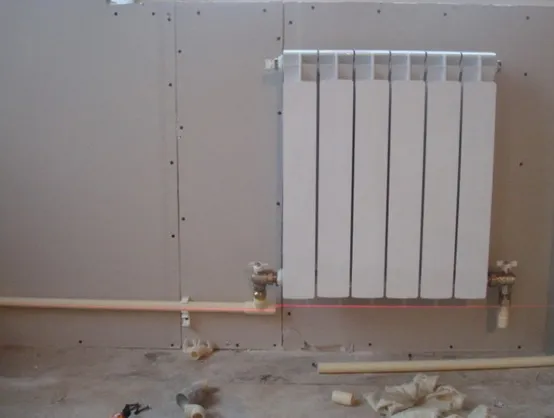

• Прокладка может быть выполнена одной трубой находящейся в плинтусе или в нижней части стены, дверной проем обходится в высоком порожке, если такой имеется.
• Прокладка трубы делается под перекрытием этажа, труба из маталопластика или сшитого полиэтилена подшивается к перекрытию клипсами. Скрывается за межэтажной обшивкой Это обычный вариант создания отопления на 2 этаже или мансарде.
• Подводка подачи и обратки к отдельно стоящему зданию (помещению) делается по разным краям дверного проема…

Как сделать однотрубку из полипропилена

Полипропилен не нужно замоноличивать, но его можно разместить за обшивкой потолка, стен, или в канале стяжки, который перекроется ламинатом и плинтусом. Для кольца на 3 или 4 радиатора лучше выбрать трубу с наружным диаметром 25 мм. Повышенный диаметр призван уменьшить нагрузку на насос при обеспечении повышенного расхода. Подключить 2 радиатора допускается трубой 20 мм.

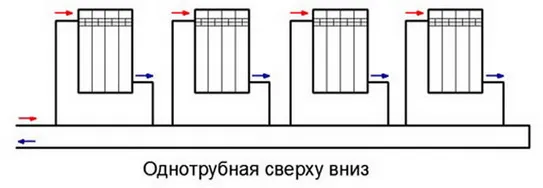

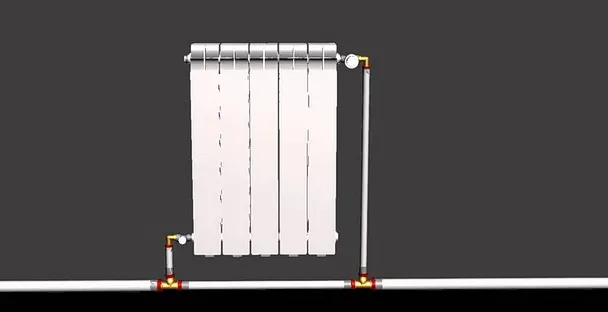

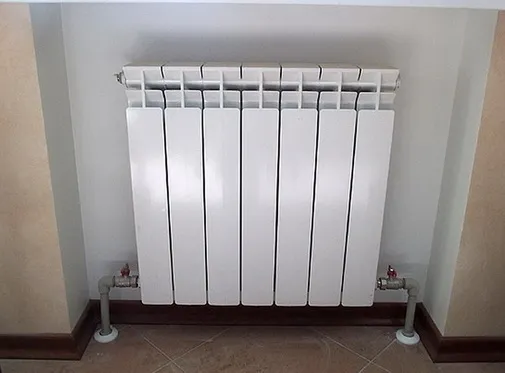

Каждый радиатор с обычным боковым подключением нужно подключить согласно схеме.

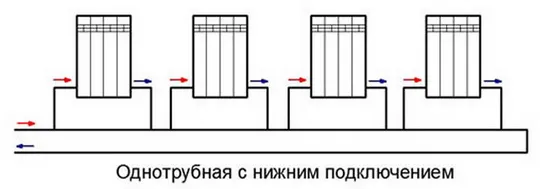

Это даст максимум КПД от самого радиатора (диагональное движение теплоносителя) а также позволит циркулировать теплоносителю даже за счет остывания жидкости в приборе. Подключение нижнее — скорее вынужденное решение в угоду дизайну.

Какие полипропиленовые фитинги и трубы понадобятся

• Труба подводящая в кольце — 25 мм (наружный диаметр), отрезки труб — 20 мм на подключение каждого радиатора.
• Тройник 25 мм, с центральным отводом 20 мм, – 2 шт. на один радиатор.
• Уголки 20 мм для подвода трубы от стены к радиатору, — 4 шт. на каждый прибор.

• Кран шаровый на обратке для отключения прибора, такой же кран или настроечный клапан, или термоголовка для отключения или плавной регулировке по температуре, когда это требуется, устанавливается на подаче…

Делать ли байпас (трубу между подачей и обраткой) меньшим диаметром 20 мм?

Это стабилизирует и увеличит количество проходящей жидкости через радиаторы, но увеличит разницу температур между первым и последним. Во всяком случае, это придется делать, если применить только подключение в нижние боковые подводы, или радиаторы с нижним подключением и внутренними каналами.

Какие меры по выравниванию температур радиаторов предпринять

При количестве радиаторов до 3 шт. можно не предпринимать каких либо особых мероприятий, разве что последний радиатор можно поставить на 10% большей мощности от расчетной. 4-й же радиатор в кольце, рекомендуется устанавливать уже на 25% мощнее.

Также с однотрубкой не подойдет слишком экономичные маломощные насосы типа Альфа. Разность в температуре радиаторов будет зависеть от общего количества энергии проносящегося по трубе, нужно ставить насос 25-40 с тремя фиксированными скоростями и с ним уже экспериментировать по скорости вращения для конкретной отопительной сети…

Как правильно подключить радиатор отопления при однотрубной системе?

Для правильного подключения радиатора отопления в однотрубной системе следуйте этим шагам:

1. Определите местоположение трубы подачи и обратки: В однотрубной системе труба подачи и обратки идут по одной и той же трубе, поэтому необходимо убедиться, что вы правильно определили местоположение трубы.

2. Подключите радиатор к трубе: Радиатор имеет два отверстия для подключения труб. Одно из них подключается к трубе подачи, а другое к трубе обратки. Обычно эти отверстия находятся снизу радиатора.

3. Установите вентиль на трубу: На трубу подачи необходимо установить вентиль, который позволит регулировать поток горячей воды в радиаторе. Вентиль можно установить непосредственно на трубе или на корпусе радиатора.

4. Установите воздухоотводчик: На верхнюю часть радиатора необходимо установить воздухоотводчик. Это позволит удалить воздушные пробки из системы и обеспечить равномерный поток горячей воды по радиатору.

5. Проверьте работу системы: После подключения радиатора необходимо проверить работу системы отопления на предмет утечек воды и правильности работы вентиля. Для этого необходимо подать горячую воду и убедиться, что радиатор равномерно нагревается.

Важно помнить, что при работе с системой отопления необходимо соблюдать меры предосторожности, так как вода в системе может быть горячей.
