Прифундаментный дренаж: нюансы возведения и устройства траншей

При строительстве основания здания выполняется устройство прифундаментного дренажа. Хорошо сделанный дренаж может упростить технологию строительства и снизить смету. Это связано с тем, что прочность грунта прямо зависит от уровня влажности. Поэтому устройство прифундаментного дренажа является необходимым или хотя бы рекомендуемым этапом строительства основания для зданий любого типа.

Содержание:

• Прифундаментный дренаж — СНиП и «народные» рекомендации
• Устройство дренажных траншей: обзор структуры
• Строительство прифундаментного дренажа — основные этапы

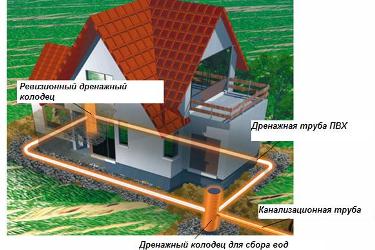

Дренаж вокруг фундамента частного дома

Прифундаментный дренаж — СНиП и «народные» рекомендации

Согласно СНиП обустройство систем дренирования у фундамента строения осуществляется во время сооружения плитных или ленточных фундаментов. Причем, дренирующий слой подводят под подошву фундамента, объединяя с армирующей подсыпкой, увеличивающей прочность опорного грунта.

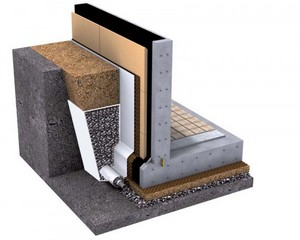

Схема укладки дренажной системы

В итоге, прифундаментный дренаж обустраивается в траншее, откопанной на дне котлована, после заливки ленты или плиты. В эту траншею укладывают дренажную трубу, окружив ее подсыпкой из щебня. После чего пространство между стенкой фундамента и откосом котлована засыпают водопроводящим и отобранным грунтом (первый располагают ближе к фундаменту, а второй – ближе к откосу).

Причем «выход» дренирующего слоя  на нулевой уровень защищают с помощью плиты пенополистирола и бетонной отмостки, ограждающей дренаж от стоков с кровли.

А вот практическая сметка строителей, основанная на многолетнем опыте, рекомендует предпринять следующее:

• Отступить от внешней стенки фундамента 100-300 сантиметров, и углубится в землю до отметки – глубина фундамента 30-50 сантиметров.
• На дно траншеи уложить геотекстиль и досыпать, как минимум 0,5 метра щебня, выйдя на уровень подошвы. Причем, в центр подсыпки нужно поместить дренажную трубу, расположенную под уклоном 3-4 градуса (2 сантиметра на погонном метре) по направлению к угловому или центральному коллектору.
• После этого щебенку закрывают геотекстилем и засыпают песком, выходя на «нулевой» уровень грунта.

Такую систему водоотвода можно построить и возле уже существующего фундамента. Причем указанный способ осушения опорного грунта лишь немногим уступает эффективности функционирования прифундаментной системы дренирования.

Устройство дренажных траншей: обзор структуры

Как видите, и СНиП и «народные» мастера рекомендуют обустраивать систему дренирования фундамента только с помощью траншей. Поэтому ниже по тексту мы рассмотрим устройство дренажного «котлована».

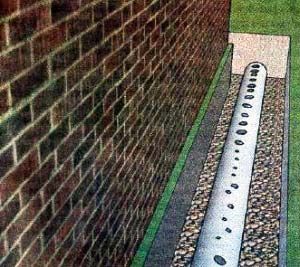

Прифундаментная траншея

Прифундаментная траншея образована стеной самого основания и откосом котлована фундамента. Она заполняется двумя разновидностями грунта – водопроницаемой песчано-гравиевой смесью и обычным песком, отобранным при строительстве котлована.

Причем водопроницаемый (дренажный) грунт укладывают ближе к стене фундамента, фиксируя его балластным методом.  В итоге, слои в прифундаментной траншее разделены по вертикали.

Ну а на дне такой траншеи лежит слой щебенки (с дренажной трубой внутри) и слой водопроницаемого грунта.

Обводная траншея роется обособлено. Ее заглубляют на полметра ниже подошвы и заполняют горизонтальными слоями – 50 сантиметров щебня (с дренажной трубой внутри), слой геотекстиля (защита от заиливания трубы) и слой песка (до самого нулевого уровня).

Верхняя часть такой системы дренирования не защищается, что позволяет использовать систему обводного дренажа для отвода еще и атмосферной влаги (и верховодки).

Строительство прифундаментного дренажа —  основные этапы

Сооружения дренажа фундамента строения начинается с земляных работ. Если выбрана прифундаментная система, то на дне котлована отрывается траншея квадратного сечения 50х50 сантиметров. Грунт утилизируется. Если выбрана обводная система, то на расстоянии до 3 метров от стены фундамента роется траншея глубиной до подошвы 50 сантиметров с трапецеидальным сечением и шириной у дна 50 сантиметров.

Сборка дренажного трубопровода

После завершения земляных работ нужно заняться прокладкой дренажного трубопровода. Он опоясывает фундамент и уходит в дренажный колодец, отстоящий от периметра основания на расстоянии, как минимум 10 метров. Поэтому перед укладкой дренажного трубопровода нужно позаботиться о строительстве колодца и откапать траншею под магистраль.

Дренажные трубы укладываются на дно траншеи, поверх 15-сантиметровой щебневой подсыпки, которую, в свою очередь, насыпают на геотекстильную мембрану, предотвращающую «забивание» щебневого фильтра песком.

Уклон трубы – 3-4 градуса – формируют с помощью подсыпки.

Трубы соединяют уголками, а вход в магистраль оформляют с помощью тройника. После завершения сборки дренажного трубопровода на дно траншеи досыпают 35-40 сантиметров щебня, укрывая финальную подсыпку геотекстилем.

Оставшийся объем заполняют влагопроницаемой смесью, состоящей из крупнозернистого песка и гравия. Причем введение смеси в пристенную траншею осуществляется лишь после обустройства вертикальной гидроизоляции и теплоизоляции фундамента.
