Принцип работы холодильника: как работает устройство, схема конденсатора, как утроен испаритель принципиально

Холодильник является незаменимым атрибутом современной жизни. Первый холодильник появился в Америке в 1805 году, но не получил признания. Лишь в начале XX века было изобретено устройство, которое было запатентовано как холодильник, что стало началом развития холодильной техники.

Содержание:

• Устройство холодильника: из чего состоит прибор
• Как работает холодильник: принцип работы устройства
• Схема холодильника: чертеж устройства и рабочий узел
• Конденсатор холодильника: какие задачи он выполняет
• Важная деталь холодильника: испаритель
• Принцип работы холодильника (видео)
• Примеры испарителя холодильника (фото)

Устройство холодильника: из чего состоит прибор

Устройство, состав и принцип работы холодильника, в школе немного изучает предмет физика, вот только не каждый взрослый имеет представление о том, как работает этот аппарат. Анализ и изучение основных технических аспектов даст возможность в быту продлить срок эксплуатации, а так же обезопасить работу обычного холодильного шкафа для дома.

Охлаждение в холодильнике происходит за счет отвода тепла наружу

Устройство холодильника проще всего рассматривать на базе прибора компрессионного образца. Ведь сегодня в быту чаще всего используются только такие аппараты.

Вообще холодильные устройства бывают двух типов: абсорбционные и компрессионные. На сегодняшний день более широкое применение имеют, как мы знаем, компрессионные модели холодильников, в которых циркуляция хладагента запускается принудительно, с помощью работы мотора-компрессора.

Обычный холодильник состоит из следующих элементов:

• Компрессора, устройства, которое с помощью поршня толкает хладагент (специальный газ), создавая на разных участках системы различное давление;
• Испарителя, емкости, которая имеет сообщение с компрессором, и в которую попадает уже разжиженный газ, вбирающий тепло внутри холодильной камеры;
• Конденсатора, емкости, где сжатый газ отдает свое тепло окружающему пространству;
• Терморегулирующего вентиля, устройства, которое поддерживает необходимое давление хладагента;
• Хладагента, смеси газов (чаще всего это фреон), которая при воздействии работы компрессора циркулирует поток в системе, отдавая и забирая тепло на разных участках цикла.

Самым важным моментом в работе именно компрессионного агрегата является то, что он не производит холод как таковой, а охлаждает пространство вследствие вбирания тепла внутри устройства, и переправки его наружу. Данную функцию выполняет фреон. Он, попадая в испаритель, состоящий из алюминиевых трубок, а бывает и спаянных между собой пластинок, испаряется и поглощают тепло. В холодильниках старого поколения корпус испарителя является одновременно корпусом морозильной камеры. Поэтому, при размораживании этого пространства нельзя пользоваться острыми вещами для удаления льда. Если вы нечаянно повредите испаритель, весь фреон выветрится. Без него холодильник работать не будет, и потребуется дорогостоящий ремонт.

Как работает холодильник: принцип работы устройства

Под воздействием компрессора испарившиеся пары фреона выходят из испарителя и переходят в пространство конденсатора (систему из трубок, располагающуюся внутри стенок, а так же на задней части устройства). В этом конденсаторе хладагент относительно быстро остывает и постепенно становится жидким. Двигаясь в испаритель, газовая смесь сушится в фильтре-осушителе, а затем проходит сквозь капиллярную трубку. При входе в испаритель, увеличиваясь во внутреннем диаметре трубки давление резко падает, и газ превращается в парообразное состояние. Такой цикл повторяется столько, пока внутри устройства не будет достигнута заданная температура.

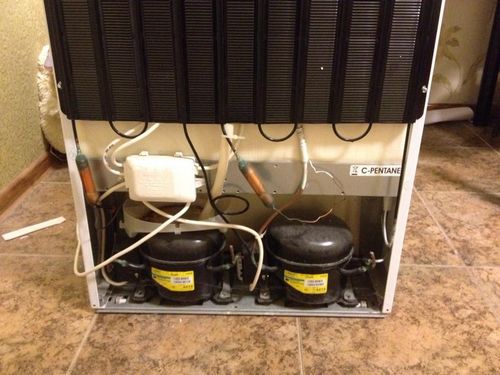

Некоторые холодильники имеют раздельные контуры для каждой камеры

Как работает холодильник, должен знать каждый его владелец. Это даст возможность избежать непредвиденных проблем с устройством, и вовремя реагировать на возможные сбои в его работе.

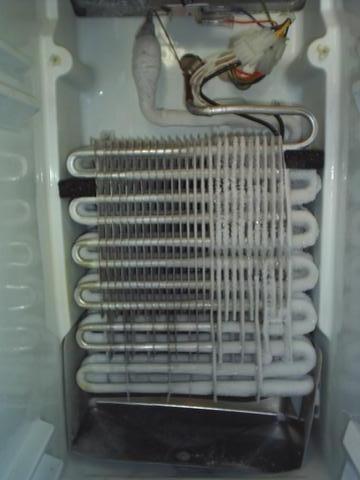

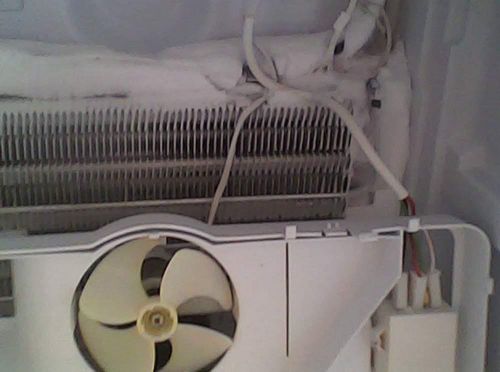

В холодильниках со встроенной системой Ноу Фрост («без инея»), имеется только один испаритель. Он спрятан в морозилке под пластиковой стенкой. От него холод передается с помощью вентилятора. Тот, в свою очередь, расположен за испарителем. Сквозь технологические отверстия поток холодного воздуха попадает в морозильную, а потом и в холодильную камеру. Для того, чтобы оправдать такое название холодильник с системой «no frost» оборудован программой оттаивания. Это значит, что несколько раз в сутки в устройстве срабатывает таймер, который активизирует нагревательный элемент под испарителем. Произведенная жидкость испаряется за пределы холодильника.

Для определения холодопроизводительности, применяются следующие «стандартные» показатели температурного режима:

• Температура кипения хладагента в испарителе должна быть на уровне пятнадцать градусов по Цельсию ниже нуля;
• Конденсация достигается при температуре в пределах минус тридцать градусов соответственно шкалы по Цельсию;
• Всасывание паров хладагента происходит при пятнадцати градусах по Цельсию.

Жидкий хладагент перед регулирующим вентилем имеет температуру 32 градуса по Цельсию.

Схема холодильника: чертеж устройства и рабочий узел

Ни одна хладопроизводящая конструкция не смогла бы работать без правильно разработанной схемы, в которой определены все элементы и последовательность их взаимодействия.

Схема холодильника не является исключением. Только разобравшись досконально в чертежах, вы по-настоящему сможете понять принцип работы холодильного оборудования.

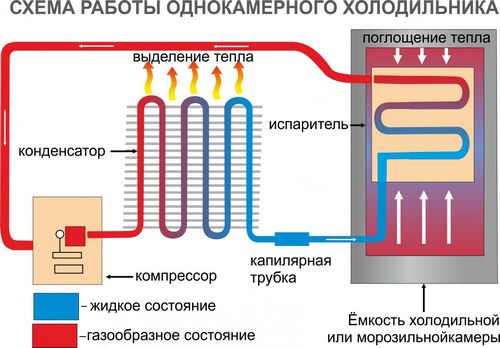

На самом деле процесс охлаждения происходит совсем не так, как мы привыкли считать. Холодильники не производят холод, а поглощают тепло, и из-за этого пространство внутри устройства лишено высоких температур. Схема холодильника включает в себя все элементы устройства, которые участвуют в обеспечении охлаждения воздуха внутри устройства, и последовательность действий данного механизма.

В основном надежность холодильника зависит от качества компрессора

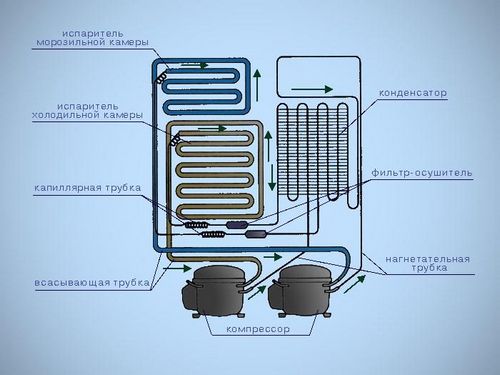

Из изображения на схеме можно понять следующее:

1. Фреон попадает в камеру для испарения, и проходя сквозь нее забирает из холодильного пространства тепло;
2. Хладагент перемещается в компрессор, а тот, в свою очередь, перегоняет его в конденсатор;
3. Проходя сквозь вышеуказанную систему, находящихся в холодильнике фреон, остывает, и превращается в жидкое вещество;
4. Остывавший хладагент попадает в испаритель, и во время прохода в трубку большего диаметра, превращается в газообразную смесь;
5. После этого он вбирает тепло из холодильной камеры вновь.

Данный принцип работы присущ всем холодильным установкам компрессионного типа.

Конденсатор холодильника: какие задачи он выполняет

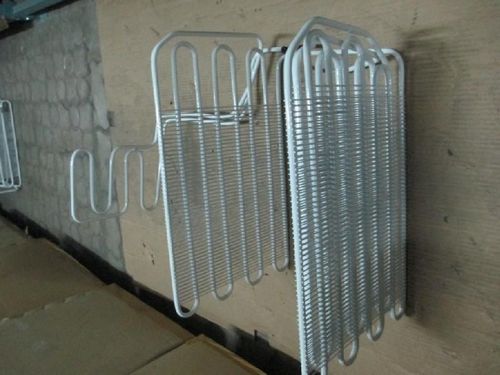

Хладагент во время работы нагревается, так же как и перед тем, как ему поступить в конденсатор. Однако, после прохождения данного конденсатора хладагент охлаждается. Поэтому, можно сказать, что конденсатор – это трубопровод, который обычно выглядит как змеевик. Именно сюда и поступают пары хладагента. На змеевик могут оказывать влияние многие окружающие факторы, такие, как воздух. В холодильных больших размеров, для этих целей может использоваться вода.

Конденсатор периодически требует наружной очистки, так как ухудшается процесс теплообмена

Конденсатор холодильника выполняет роль охлаждения горячих паров хладагента. В маленьких холодильниках этот эффект достигается с помощью воздуха, в больших ему помогает справляться с работой вода.

Почти все холодильники сегодня, например, Самсунг, Атлант или Индезит обладают грамотным составом компонентов. В них встроены надежные конденсаторы. Однако, даже они при неправильном использовании могут выйти из строя. Устранить эту проблему могут только специалисты.

Разновидности конденсаторов в холодильниках:

• Боковой. Данный вид конденсаторов крепиться сбоку устройства и имеет ряд как преимуществ, так и недостатков.

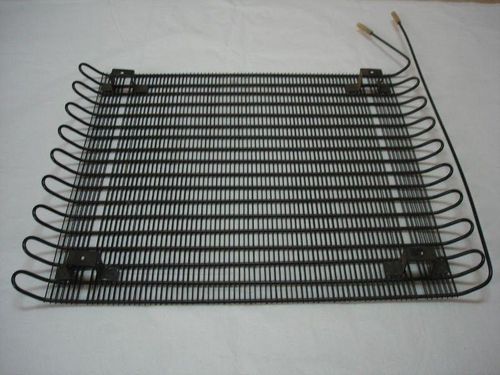

• Конденсатор может находиться в устройстве снизу. Такой тип устройств работает быстрее, но очень быстро засоряется.

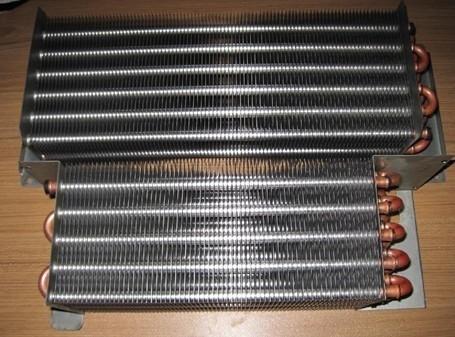

• Модели с пластинчатыми ребрами. Они обладают воздушным охлаждением.

Вне зависимости от типа конденсатора, который находится у вашей модели, постарайтесь держать его в порядке для недопущения поломок.

Важная деталь холодильника: испаритель

Продолжая разбираться в том, как устроен холодильник, рассмотрим его одну из главных составляющих – испаритель, или простыми словами – теплообменник.

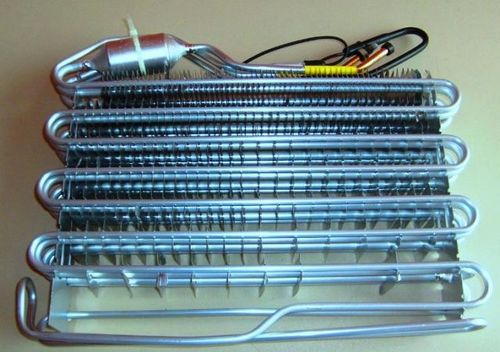

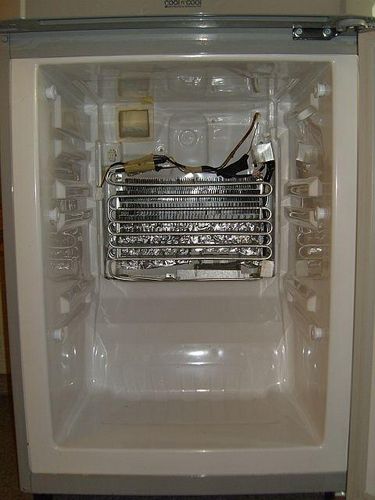

В современных бытовых холодильниках испаритель интегрирован в заднюю стенку

Испаритель холодильника, в современных моделях который называют плачущий, очень важная и хрупкая деталь. Если по неосторожности вы повредите данный предмет, то восстановить работу холодильного агрегата будет не так уж и просто.

Строение данного прибора способствует передаче тепла от охлаждаемого элемента к испаряющемуся. Принципиальная разница между конденсатором и испарителем в том, что в первом устройстве хладагент выделяет окружающей среде тепло, а второй поглощает его, забирая из охлаждаемой среды.

Испарители в бытовых холодильниках бывают:

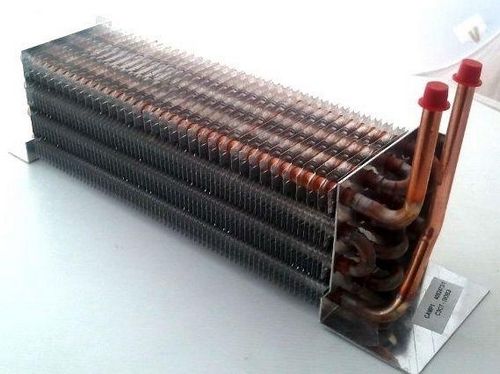

• Ребристотрубные;

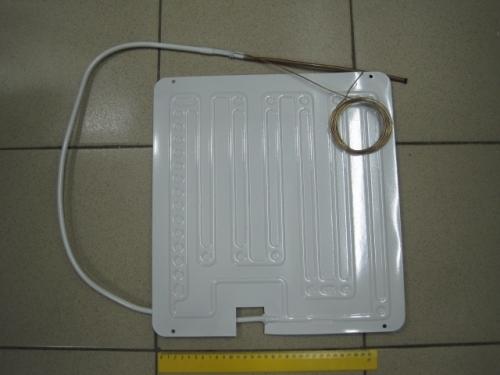

• Листотрубные.

Изготавливают это важный элемент устройства в основном из стали или алюминия. Правильная работа испарителя – главный залог успеха работы всего прибора.

Принцип работы холодильника (видео)

Назначение бытового однокамерного или двухкамерного холодильника и морозильника, а может и холодильника-рефрижератора – обеспечивать продуктам питания необходимую для длительного их хранения, температуру. Современные холодильники оборудованы компрессором, из-за этого данный вид устройств называют компрессионный. Все составные части агрегата очень важны, поэтому пользоваться данным прибором нужно с осторожностью.

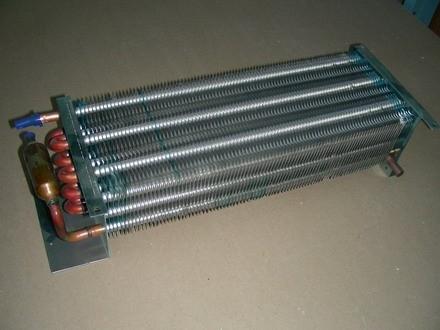

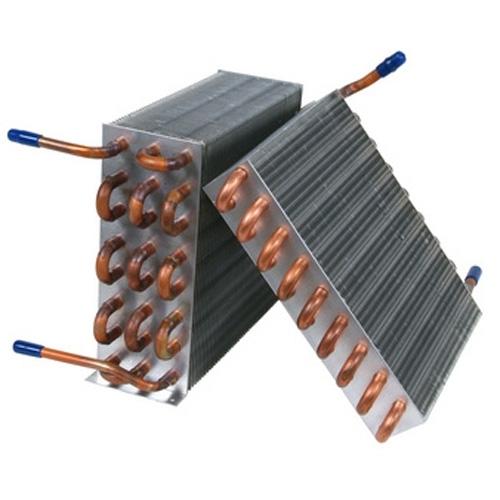

Примеры испарителя холодильника (фото)
