Принцип работы и установка предохранительного клапана для водонагревателя Термекс — видеообзор и выбор

Как слить воду через клапан?

Обычно в процессе диагностики неисправностей производится слив воды. Однако существуют и другие ситуации, в которых данная процедура оказывается необходимой. Применительно к дачным бойлерам, в конце сезона необходимо осуществить слив воды, чтобы избежать возможного замерзания.

1. Дачные бойлеры. В конце дачного сезона сливать воду необходимо во избежание замерзания. Игнорирование условия приведет к разрыву бойлера в зимний период.
2. Авария. В данном случае потребуется освободить емкость бойлера от воды, чтобы устранить неисправности в водопроводной системе.

Некоторые установки не рассчитаны на длительное простаивание без воды. Данная информация указывается в руководстве по эксплуатации. В данном случае на выручку приходит бутылочная вода.

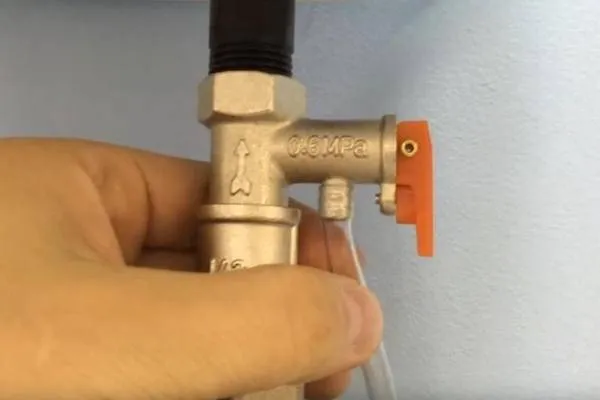

Используя предохранительный клапан, слив воды осуществляется более размеренно и безопасно. Чтобы освободить емкость надо выполнить ряд манипуляций.

1. Устройство нагрева пребывает под определенным уровнем давления, поэтому необходимо перекрыть запорный элемент впуска холодной воды. Далее следует постараться максимально выпустить воду через кран.
2. После того, как вода полностью уйдет, краник перекрывается. На клапане есть рычаг. Слив начнется сразу же после попадания воздуха в бак. Если водонагреватель оснащен пробкой – ее необходимо вынуть. Если технического отверстия нет – открывается дополнительный краник для вывода воды. Он располагается на патрубке.
3. Воздушные массы попадают внутрь, и вода сливается через носик на предохранительном клапане.

Слив – процесс долгий, но не требует больших усилий и особых навыков. Водонагреватель на 50-80 литров опустеет, примерно, спустя 1,5 – 2 часа. В случае, если в клапане имеются накопления ила, то слив воды будет длиться от 3 до 4 ч.

Читайте так же:

Чем важны предохранительные клапаны для водонагревателей

Разберемся с устройством предохранительного прибора для водонагревателя и принципом работы.

Устройство

Само устройство очень простое. Конструкция состоит из двух цилиндров. Один большого объема, а другой меньшего. Цилиндры расположены перпендикулярно друг другу.

1. Большой цилиндр. В нем расположен тарельчатый клапан, который поджимается пружиной. Он обеспечивает поступление воды в одну сторону. Тарельчатый клапан по своей сути является обратным клапаном. С обеих сторон цилиндр имеет нарезку для подключения к трубе и обогревателю.
2. Малый цилиндр. Он размещен перпендикулярно к первому и имеет меньший диаметр. Цилиндр оснащен дренажным патрубком с тарельчатым клапаном внутри. Работает он в противоположную сторону.

Принцип работы

Нет ничего сложного в работе предохранительного клапана для водонагревателя.

1. Под давлением холодной водопроводной воды обратный клапан открывается и емкость нагревателя наполняется.
2. После заполнения бака холодной водой давление в баке становится выше внешнего, и клапан закрывается. Он будет открываться по мере расхода воды.
3. Второй клапан имеет мощную пружину, которая срабатывает от повышенного давления в бойлере. При нагревании воды давление в бойлере повышается. И если оно превышает допустимое значение, то срабатывает пружина и через дренажное отверстие происходит сброс излишек воды. Так, давление в бойлере выравнивается до нормы.

Для внесения ясности в работу устройства смоделируем несколько ситуаций.

• Пусть на входе в нагреватель отсутствует клапан, который перекрывал бы обратный отток холодной воды, подающейся в бак. Даже при стабильном давлении в водопроводе такой агрегат работать не сможет. Дело в том, что вместе с нагревом воды в баке растет давление. В какой-то момент давление в баке может превысить давление в водопроводе, и горячая вода начнет поступать в систему водопровода. Так, горячая вода может потечь из крана для холодной воды или из бачка унитаза.
• Бывают случаи, когда в водопроводной системе падает давление (часто такое происходит в ночное время, когда снижается нагрузка на водонапорной станции). В этом случае вода из бака сливается в водопроводные трубы. ТЭНЫ вхолостую греют пустой бак, что приводит к неминуемому перегоранию. Конечно, по идее, автоматика должна не допустить процесса перегревания. Однако, не все модели оснащены такой функцией. Да и автоматика может просто подвести в самую трудную минуту.

Рассмотрев обе ситуации, кто-то скажет, что подобного можно избежать, установив простой обратный клапан. Встречаются умельцы, которые именно так и делают. Но они даже не подозревают, что устанавливают в своем доме бомбу замедленного действия. Ужасно думать какие последствия могут ожидать, если из строя выйдет терморегулятор.

Для кипящей воды из бака нет выхода. Давление повышается, а вместе с ним повышается и точка кипения воды. Если открыть кран, то давление может упасть, точка кипения тоже падает. Это вызовет мгновенное вскипание воды, в результате образуется огромное количество пара, что может вызвать сильнейший взрыв.

Опасных ситуаций можно избежать если установить исправный клапан для водонагревателя.

Основные достоинства предохранительного устройства для водонагревателя.

1. Блокирует обратный ток воды из нагревателя в водопроводную трубу.
2. Не допускает резкого изменения давления в водопроводной системе.
3. При повышении давления сбрасывает излишки воды из бойлера.
4. При оснащении предохранительного устройства рычагом можно произвести слив воды для проведения работ по техобслуживанию.

Для чего нужен

Когда вода нагревается, она расширяется и увеличивается в объеме, а давление, соответственно, повышается. Если оно превысит уровень прочности бойлера, то он попросту взорвется. Для того, чтобы этого не произошло, устанавливается предохранительный клапан. Он не позволяет давлению внутри нагревателя подниматься выше нормы.

Помимо защиты от возможной аварии, клапан выполняет следующие функции:

• не позволяет тёплой воде возвращаться из бака в водопровод;
• защищает от гидроударов;
• если произойдет отключение водоснабжения, не нужно будет заново заполнять емкость водой.

Если вы думаете, что ваше устройство защитит терморегулятор, то вы заблуждаетесь. Они осуществляют контроль за степенью нагрева воды и не позволяют ей закипать. Однако, как и любой другой прибор, они могут выйти из строя, в результате чего, последствия будут необратимы. Поэтому не стоит рисковать.

О видах терморегуляторов для водонагревателя можете прочитать на странице .

Разновидности групп безопасности и принцип выбора подходящей модели

Стандартный предохранительный клапан для бойлера по исполнению может отличаться несколькими особенностями конструкции. Эти нюансы не изменяют функциональность устройства, а лишь упрощают использование и обслуживание. Чтобы правильно выбрать узел безопасности надо знать, какие бывают предохранительные клапаны для бойлеров и чем они отличаются.

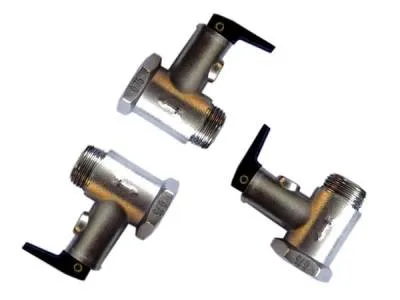

Рычажные модели

Самый распространенный тип стандартного узла безопасности – модель с рычажком. Такой механизм можно привести в действие вручную, что удобно при проверке или сливе воды из бака бойлера. Делают это так:

• горизонтально расположенный рычаг устанавливают вертикально;
• прямое соединение со штоком приводит в действие пружинный механизм;
• пластинка предохранительного клапана принудительно открывает отверстие и из штуцера начинает течь вода.

Даже если не требуется полное опустошение бака, контрольный слив выполняют ежемесячно для проверки работоспособности узла безопасности.

Различаются изделия конструкцией рычажка и штуцером для сброса воды. Если имеется возможность, то лучше выбрать модель с зафиксированным к корпусу флажком. Крепление выполнено болтом, препятствующим ручное открывание рычажка детьми. Изделие имеет удобную форму штуцера в виде елочки с тремя нарезками, что обеспечивает надежную фиксацию шланга.

Более дешевая модель не имеет фиксации флажка. Рычажок можно случайно зацепить рукой и начнется ненужный слив воды. Штуцер короткий, всего с одним кольцом нарезки. Фиксировать шланг на такой выступ неудобно и при сильном давлении его может сорвать.

Модели без рычага

Предохранительные клапана без рычага – самый дешевый и неудобный вариант. Такие модели часто идут комплектом с водонагревателем. Опытные сантехники их просто выбрасывают. Работают узлы аналогично рычажным моделям, только нет возможности вручную выполнять контрольный слив или опустошение бака бойлера.

Модели без рычага бывают двух исполнений: с крышкой на конце корпуса и глухие. Первый вариант более удобен. При засорении крышку можно открутить для очистки механизма. Глухую модель нельзя проверить на работоспособность и очистить от накипи. Штуцера сброса жидкости у обоих клапанов короткие с одним кольцом нарезки.

Узлы безопасности для больших водонагревателей

На водонагреватели с объемом накопительного бака от 100 л ставят усовершенствованные предохранительные клапана. Работают они аналогичным образом, только дополнительно комплектуются шаровым краном для принудительного слива, а также манометром.

Особое внимание стоит обратить на штуцер отвода жидкости. Он резьбовой

Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом.

Модели оригинального исполнения

Для любителей эстетики и комфорта производители предлагают узлы безопасности в оригинальном исполнении. Изделие комплектуют манометром, наносят хромированное покрытие, придают элегантную форму. Выглядят изделия красиво, но стоимость их высокая.

Различие по маркировке корпуса

Качественные изделия на корпусе обязательно имеют маркировку. Производитель указывает максимально допустимое давление, а также направление движения воды. Вторая маркировка – это стрелка. Она помогает определить, какой стороной поставить деталь на патрубок бойлера.

На дешевых китайских моделях маркировка часто отсутствует. С направлением жидкости без стрелки разобраться можно. Пластинка обратного клапана должна открываться вверх по отношению к патрубку бойлера, чтобы внутрь бака поступала вода из водопровода. А вот с допустимым давлением без маркировки определиться не получится. При несоответствии показателя узел безопасности постоянно будет течь или, вообще, не сработает в аварийной ситуации.

Другие типы клапанов

Когда пытаются сэкономить на группе безопасности, на водонагреватель пытаются установить подрывной клапан, предназначенный для системы отопления. По функциональности узлы схожи, но есть один нюанс. Подрывной клапан не способен понемногу стравливать жидкость. Механизм сработает, когда избыток давления достигнет критической отметки. Подрывным клапаном можно только стравить всю воду из бака при аварии.

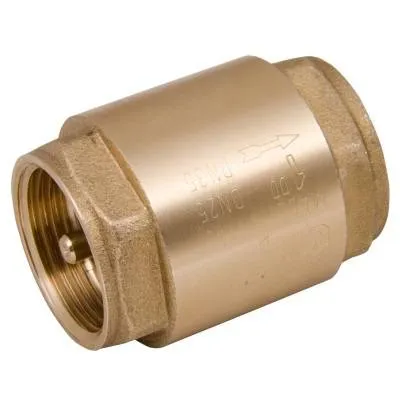

Отдельно стоит рассмотреть установку только обратного клапана. Механизм этого узла наоборот запирает воду внутри бака, не давая ей стечь в трубопровод. При избытке давления рабочая пластина со штоком не способна сработать в обратную сторону, что приведет к разрыву бака.

Виды и разновидности

Если речь идет об обычных предохранительных клапанах для водонагревателя, то они выглядят почти одинаково, отличаются только нюансы. Но именно эти небольшие детали отвечают за удобство и безопасность эксплуатации.

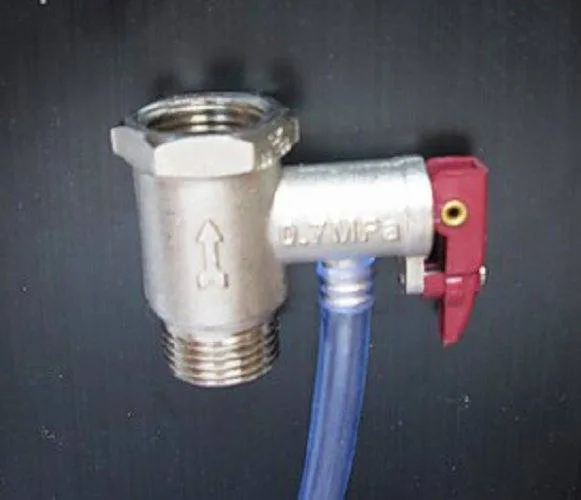

На фото выше два предохранительных клапана со спускными рычагами. Они нужны для периодической проверки работоспособности. Флажок рычага приподнимают вверх. Он тянет за собой пружину, освобождая пусть для сброса воды. Эта проверка должна проводиться примерно раз в месяц. Также можно опорожнить бак бойлера — поднять флажок и ждать, пока все стечет.

Особенности конструкции

Разница в представленных моделях в том, что у модели на фото слева рычажок закреплен винтом. Это исключает возможность случайного открытия и полного сброса воды.

Еще два отличия бросаются в глаза. Это стрелка на корпусе, обозначающая направление движения воды, и надпись, показывающая на какое давление рассчитано устройство. Казалось, бы незначительные детали. Но если с направлением движения воды разобраться можно (посмотреть в какую сторону развернут тарельчатый клапан), то с номиналом сложнее. Как отличить, например, на 6 Бар он или на 10 Бар? Только проверками. А как будут отличать их продавцы? Никак. По коробкам. А если уложили не в ту коробку? В общем, без маркировки на корпусе клапан лучше не брать. Это обычно самые дешевые из китайских образцов, но разница в цене не настолько велика, чтобы стоило рисковать.

Также обратите внимание на форму штуцера для сброса воды. У модели слева штуцер длинный, имеет нелинейную форму

На него довольно легко налезет шланг и длины хватит чтобы установить хомут. Форма штуцера у модели справа другая — с расширением к концу, но что важнее, штуцер короткий. На него шланг натянуть еще можно, но вот хомут под вопросом. Разве что проволокой обжать…

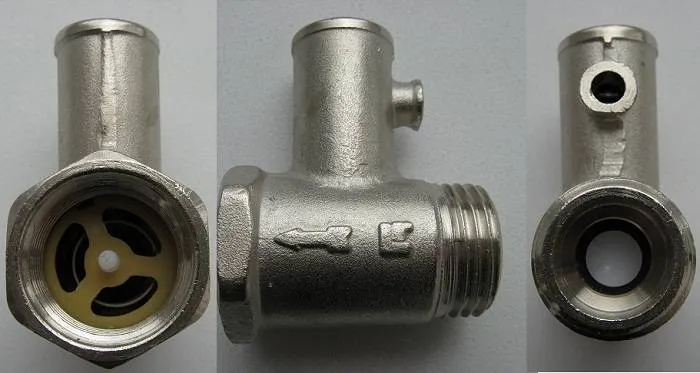

На следующем фото предохранительные клапана без флажка принудительного сброса давления. Тот который слева, в верхней части имеет резьбовую крышку. Это обслуживаемая модель. При необходимости можно крышку открутить, убрать засор, накипь и другие загрязнения.

Модель справа — самый худший из вариантов. Никаких обозначений, принудительного сброса или обслуживания. Это обычно самые дешевые их имеющихся, но это — единственное их достоинство.

Для бойлеров большого объема

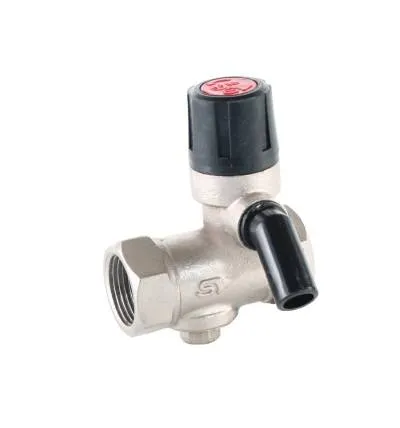

Все приведенные выше модели подходят для водонагревателей объемом до 50-60 литров. На бойлеры большего размера идут другие модели, во многие из которых встроены дополнительные устройства. Обычно это шаровый кран и/или манометр — для контроля давления.

Штуцер для сброса воды тут со штатной резьбой, так что проблем с надежностью крепления не возникнет. Такие устройства уже имеют довольно высокую цену, но и качество и надежность их гораздо выше.

Не всем по внешнему виду нравятся эти устройства. Для тех, кто эстетике придает большое значение выпускаются очень даже привлекательные устройства. Цена их, правда, сравнима с ценой недешевого водонагревателя, зато красиво.

Срабатывание предохранительного клапана

Стоит отметить, что оба клапанных элемента, несмотря на то, что их установка выполнена в одном корпусе, работают совершенно независимо друг от друга. Клапанный предохранитель по принципу работы во многом схож с автоматическим клапаном котла. Как только давление внутри емкости возрастает выше предельных 6 бар, запорная тарелка под давлением воды перемещается, сжимает пружину и освобождает сливное отверстие. Часть воды уходит в канализацию, пока давление не выровняется до нормы.

Кроме того, предохранительный клапан для бойлера с ручкой спуска позволяет очищать емкость от скапливающихся солей и осадка. Для этого раз в пару недель нужно выполнять установку ручки или флажка в горизонтальное положение. В некоторых моделях потребуется нажать на флажок и удерживать его несколько минут. Вода через слив вымывает частицы и осадок, накопившийся в клапанном механизме.

Обратный клапан предназначен для предотвращения перетекания теплой воды из бойлера обратно в подводящую водяную магистраль. По мере расходования воды в нагревательной емкости запирающая тарелка под давлением в магистрали приподнимается и освобождает проточную часть для наполнения бойлера.

Если давление в водопроводе резко снижается или возрастает, клапанная тарелка блокирует вытекание горячей воды обратно в магистраль или гасит гидравлический удар с помощью пружины. Особенно актуальна установка предохранительного клапана для бойлера на дешевых китайских изделиях, в которых нет ни термостатов, ни тепловых электрических реле.

Без установки обратного и предохранительного клапана китайский бойлер может легко превратиться в источник опасности – обварить хозяев кипятком или залить квартиру горячей водой. Мастера — практики нередко признают, что есть смысл устанавливать предохранительный клапан даже для бойлера косвенного нагрева, на котором по умолчанию не должно быть подобных проблем. Например, ремонтные работы на системах водоснабжения практически всегда сопровождаются гидроударами и скачками давления, в этом случае бойлер подвергается жесткому испытанию, независимо от его устройства.

Можно ли предохранительный клапан заменить обратным?

Пользователи бытовых водонагревателей часто задают вопрос: «Можно ли вместо предохранительного клапана установить обратный?». Технически это возможно, но поступать так ни в коем случае не стоит. Если произвести подобную замену, то бойлер превратиться в воздушный шар, который в любой момент может лопнуть.

Например, при нагревании воды до 150 градусов бойлер спокойно выдержит быстро выросшее давление. Однако если в этот момент открыть кран с горячей водой, давление внутри резервуара с водой начнет быстро падать. Далее температура кипения понизится до 100 градусов, но остыть так быстро она не успеет. В результате вода моментально вскипит, выделится огромное количество пара, давление вскачет вверх и произойдет довольно сильный взрыв.

При выборе предохранительного клапана для бытового водонагревателя, воспользуйтесь рекомендациями, которые составили для вас специалисты.

• Среди разнообразия конструкций наибольшей надежностью отличается пружинный механизм, так он способен хорошо противостоять давлению воды.
• Не нужно забывать и о таком факторе, как пропускная способность клапана. Мы советуем вам отдать предпочтение устройству низкого или полного подъема.

• Учитывайте устройство водопроводной и канализационной систем у вас дома. Если излишки жидкости будут сливаться в атмосферу, выбирайте открытый предохранительный клапан, а если в специально оборудованный трубопровод – то закрытого.
• Выбирая предохранительный клапан, следует помнить о максимально допустимом давлении в системе водонагревателя. Если оно будет выше, чем указано в техпаспорте прибора, клапан не сможет нормально функционировать.

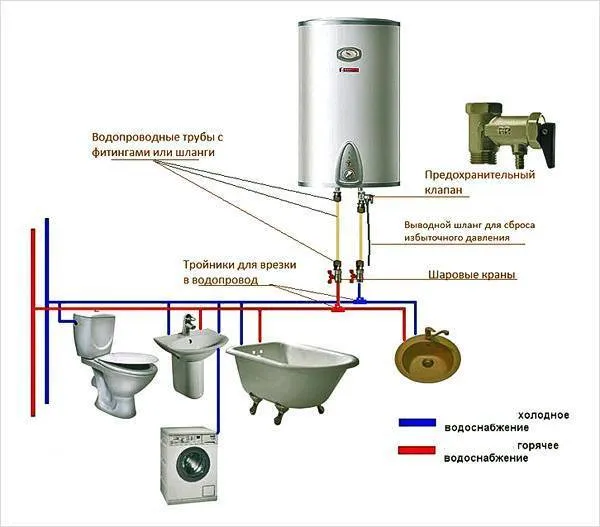

Схема установки прибора на бойлер

Требований к правильной установке клапанного устройства немного:

• Предохранительный клапан всегда устанавливается в разрыв магистрали холодной воды между запорным вентилем и вводом в бойлер, никаких других устройств в этом промежутке стоять не должно;
• Максимальное расстояние от вводного патрубка на бойлере до клапанного предохранителя составляет 180-220 см;
• Для большинства моделей предусмотрена вертикальная установка устройства, при этом вода должна поступать снизу вверх. Направление движения водяного потока обозначается стрелочкой на корпусе.

Сливной штуцер на предохранительном клапане должен соединяться прозрачной полихлорвиниловой трубкой с канализационной магистралью. Прозрачная трубка очень удобна в пользовании – хорошо видно, как работает предохранительный клапан.

Чтобы не сверлить или не резать канализационную трубу, можно использовать специальный тройник для стиральных машин, как на видео

Перед установкой корпус аккуратно продувают воздухом, чтобы избежать неплотного прилегания тарелки к седлу из-за случайно попавшего внутрь мусора или обрезков паковочной ленты. Сборку клапана выполняют по традиционной схеме – резьбу подматывают фумкой по направлению закручивания накидной гайки и скручивают с вводом или подводными шлангами.

Перед запуском бойлера соединение на холодную опрессовывают под рабочим давлением. Если в течение 5-7 мин на стыках не появились капельки воды, значит, установка выполнена правильно.

После заполнения бойлера необходимо проверить работу предохранительного и обратного клапана. Проверку проводят «на холодную». Правильность регулировки аварийного сброса воды можно проверить флажком. При небольшом нажатии, примерно в 1/5 от полного хода, должны появляться первые капли, а при полном вода бежит ручьем. Это значит, что заводские регулировки выполнены правильно.

Работу обратного клапана можно проверить следующим образом. Необходимо до конца наполнить бойлер, после чего перекрыть запорный кран на входе в емкость и центральный ввод. При открытии крана в ванной и на кухне первые пару минут будет выбегать вода из труб. Если поток не прекратился и через 5 минут, значит, «обратка» не держит и требует регулировки. Косвенно уход воды из бойлера можно проконтролировать по падению давления на манометре.

Регулировать напрямую можно только разборные модели клапана. Для этого используются специальные тонкие металлические шайбы толщиной 0,2-0,3 мм. Их подкладывают под просевшие пружины, и тем самым опытным путем подбирают упругость детали. Неразборные клапаны заменяют новыми.

Почему так важен предохранительный клапан на водонагревателе?

Чтобы лучше разобраться и понять важность клапана, давайте разберемся в его устройстве и системе

Как устроен предохранительный клапан?

Начнем с того, что предохранительный клапан бойлера устроен очень просто. Конструкция представляет из себя два цилиндра, расположенных параллельно друг другу и с общей полостью.

В большом цилиндре находится клапан в форме тарелки, который поддерживает пружина. Он производит поступление воды в одном направлении. В целом – это всем известный обратный клапан. На концах обоих цилиндров находится резьба, чтобы клапан можно было подключать к системе отопления и трубам.

У второго цилиндра диаметр намного меньше и расположен он перпендикулярно. На внешней стороне стоит заглушка, а в теле сделан патрубок для слива и вывода воды (дренаж). Изнутри тоже располагается клапан тарельчатого вида, только с противоположным направлением действия.

Часто на таком устройстве расположена ручка, или рычаг, которые помогают открыть дренажный механизм в любой момент.

Каков принцип действия механизма?

Клапан действует также по простому принципу. Холодная вода создает давление в водопроводе и выжимает тарельчатый обратный клапан, благодаря чему емкость нагревателя полностью заполняется.

Если бак начинает заполняться, то внутреннее давление превосходит внешнее, клапан начинает закрываться, а при вытекании воды он обеспечивает наполнение.

Во втором клапане устанавливается более мощная пружина, которая рассчитана на повышенное давление в цилиндре, которое начнет повышаться при его заполнении. Если давление в цилиндре начинает превышать норму, это действует на пружину, которая, сжимаясь, открывает отверстие для дренажа, куда вытекают излишки воды.

Частый вопрос: Почему так важна нормальная работа клапана водонагревателя?

Возможно, своим описанием устройства клапана мы не убедили вас, что это очень важная вещь. Тогда давайте смоделируем ситуацию, к которой может привести его отсутствие.

Предположим, что предохранительного клапана, который стоит на баке и обеспечивает отток пребывающей воды, попросту нет.

Даже, если давление в водопроводе будет держаться на стабильной отметке, то бойлер не будет работать правильно. Объяснить это очень просто – если в баке со стабильным уровнем воды начинает расти температура, то и давление будет автоматически увеличиваться.

Наступит момент, когда давление внутри бака превысит напор подаваемой воды и нагретая вода наоборот пойдет в водопроводную систему. Тогда нарушится все – горячая вода пойдет из теплого крана и из бочки унитаза. Регулятор тепла в таком случае продолжает стабильно работать, а бойлер будет продолжать мотать дорогую энергию.

Трубы вообще могут оказаться пустыми из-за аварии или ремонтных работ. Вода, что находится в бойлере, начнет постепенно выливаться наружу, а сам водонагреватель обогревать пустоту, что приводит к выгоранию.

А если взять сложную модель?

Вы можете сказать, что у водонагревателя есть автоматическая система, которая прекращает подачу воды, или останавливает нагрев. Но вы-то должны понимать, что автомат стоит не на всех моделях и любой механизм дает сбои.

Кажется, чтобы уберечь себя от такой ситуации, достаточно всего лишь поставить обратный клапан.

Наши «кулибины» так и делают, не понимая до конца, что обратный клапан в данном случае – это бомба замедленного действия. Даже и представлять не хочется, что будет, если терморегулятор накроется. Вода в баке начинает закипать, а так как выхода из круга нет, то давление начнет расти, а, если давление повышено, то температура кипения воды автоматически повышается. Самое меньшее, что может произойти – это трещина в эмалированном покрытии внутри бака.

Если вследствие перепада давления образуется трещина, либо вы просто успеете открыть кран, то давление вернется к нормальной отметке, но внутри вода все равно превысит 100 градусов. Далее весь объем жидкости вскипит очень быстро и взрыва все равно не миновать.

Всего этого можно и нужно избежать, если купить исправный клапан. Итак, подведем итоги.

Основное значение клапана:

• Не допускает обратное переливание воды из бойлера в систему водовода.
• Оптимизирует и сбалансирует скачки давление внутри бойлера, защищает от гидравлического удара.
• Сбрасывает излишки воды при ее перегреве, тем самым не допуская зашкаливания давления.
• Если у клапана есть рычаг, то вы сможете легко сливать ненужную воду во время техобслуживания.

3 Обслуживание и устранение поломок

Для того чтобы защитный клапан качественно выполнял свои функции, ему нужен должный уход. Благодаря простым действиям можно значительно увеличить период эксплуатации и избежать большинства поломок.

Перечень профилактических мероприятий:

1. 1. Примерно 1 раз в несколько месяцев следует промывать защитное устройство от образовывающейся накипи и чистить от ржавчины. Для выполнения этой операции достаточно выполнять ручной сброс жидкости при помощи специальной рукоятки.
2. 2. В теплоносителе обязательно будут содержаться мелкие частицы, которые постепенно осядут на дно резервуара. При опустошении ёмкости посторонние взвеси могут застревать в пружине стравливания и блокировать её работу. Чтобы этого не произошло, не рекомендуется пользоваться защитным приспособлением для слива теплоносителя из бака.

В процессе работы водонагревателя могут возникать различные проблемы. Для их устранения можно вызвать специалистов или выполнить ремонт самостоятельно. Второй вариант более дешёвый, но требует определённых знаний и навыков.

Проблемы и способы их решения:

1. 1. При низкой температуре нагрева бойлера наблюдается вытекание воды из штуцера. Причиной такой поломки чаще всего становятся частицы мусора, находящегося в теплоносителе. Для устранения проблемы следует полностью открыть сливной канал и тщательно промыть приспособление. Если эти действия не помогли устранить течь, то защитный механизм нуждается в замене.
2. 2. Из предохранительного устройства постоянно вытекает вода. В этом случае причиной неисправности является ослабленная пружина, прижимающая седло. Так как этот элемент не подлежит замене, необходимо будет покупать новое приспособление. Другими факторами, влияющими на работу запорного клапана, может стать резкое увеличение давления в системе холодного водоснабжения, а также малый объём расширительного бака. Устранить поломку можно благодаря установке дополнительного бачка.
3. 3. Из штуцера не течёт вода. Первым делом следует проверить исправность всех кранов и герметичность системы горячего водоснабжения. Если не выявлено никаких поломок, то следует заменить поломанное защитное устройство на новое.

Предохранительный клапан для водонагревателя — это очень важный и полезный механизм. С его помощью можно предотвратить резкие перепады давления в системе отопления, а также снизить вероятность возникновения аварийной ситуации.

Как выбрать предохранительный клапан

Основной критерий выбора предохранительного устройства – технические параметры отопительной системы, указанные в проектной документации.

В большинстве современных закрытых систем отопления используются стандартные латунные предохранительные клапаны прямого действия.

Они подходят для установки в системы, работающие на дизельных, газовых или электрических котлах.При достижении критической температуры и давления предохранительный клапан практически мгновенно прекращает дальнейший нагрев рабочей среды и предотвращает аварию.

Простые латунные предохранительные клапаны рассчитаны на превышение давления рабочей среды до 3-6 бар.

При выборе клапана для дизельных, газовых и электрических котлов нужно выбирать предохранительные устройства, способные выдержать давление, на 20-25% превышающее нормальное рабочее давление в системе.

Для твердотопливных котлов, работающих на торфе, брикетах или угле, нужно более тщательно выбирать вид сбросников, т.к. твердое топливо не может прекратить горение моментально и еще некоторое время после выключения продолжают нагревать воду.

Для них подходят современные предохранительные клапаны теплового сброса, рассчитанные на максимальное рабочее давление 10 бар. То же самое относится к твердотопливным котлам в открытых системах отопления, в которых сбросные клапаны эффективнее всего работают, реагируя на повышение рабочей температуры, а не давления.

Нежелательно выбирать дешевое инженерное оборудование от китайских производителей: оно обычно не отличается высоким качеством и быстро выходит из строя. Показателем износа является повышение количества срабатываний клапана.

Механизм прижима

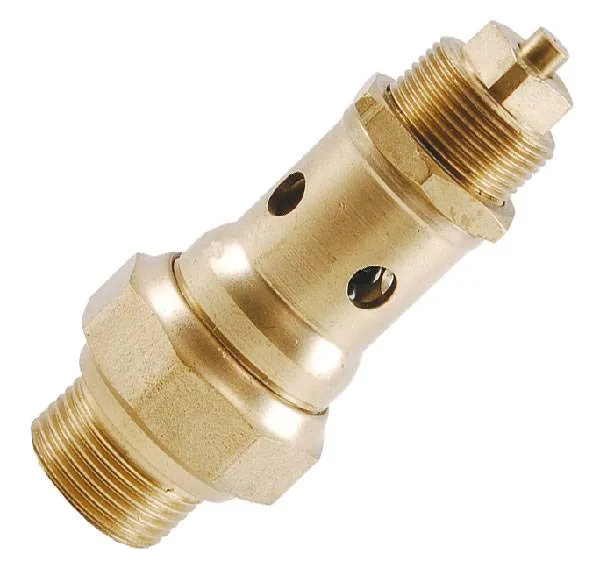

Рычажно-грузовые предохранительные клапаны рассчитаны на большие нагрузки и диаметр трубы не менее 200 мм, поэтому используются в промышленных отопительных системах.

Для индивидуального отопления частного дома лучше приобрести устройство с пружинным механизмом, это стандартный, надежный и часто используемый вид сбросного клапана.

Высота подъема

Клапаны сброса давления имеют разную высоту подъема затвора:

1. Малоподъемная модель ПС-350.Малоподъемные. Высота затвора в малоподъемных клапанах не превышает 1/20 диаметра седла. Имеют относительно низкую пропускную способность и простую конструкцию. Применяются в магистралях с жидким теплоносителем. Как правило, малоподъемной предохранительной арматуры достаточно для системы отопления с водяным контуром мощностью до 40-43 кВт. Для предотвращения аварии в таких системах необходимо сбросить небольшой объем теплоносителя.
2. Полноподъемные. Высота затвора в полноподьемных клапанах больше или равна диаметру седла. Как правило, это рычажно-грузовые механизмы, более дорогие и сложные по конструкции. Полноподъемные клапаны имеют высокую пропускную способность, могут быть установлены на магистрали, в которых циркулируют газы, пар или сжатый воздух.

Полноподъемная модель PN 16.

Скорость срабатывания механизма

По скорости срабатывания предохранительные клапаны делятся на пропорциональные и двухпозиционные.

В отопительных системах частного дома лучше использовать пропорциональные клапаны, опять таки, их достаточно для большинства систем. Затворная крышка таких устройств открывается постепенно, пропорционально возрастанию давления в магистрали, соответственно и объем сбрасываемого теплоносителя возрастает пропорционально. В таких клапанах отсутствуют автоколебания, они поддерживают корректный уровень давления и стоят дешевле.

Двухпозиционная предохранительная арматура отличается моментальным подрывом и полным открытием клапана. Такой механизм позволяет быстро сбросить большие объемы теплоносителя, однако создает риск гидроудара: из-за быстрого сброса большого количества жидкого теплоносителя, в магистрали существенно снижается давление, после чего клапан резко закрывается. Поэтому двухпозиционную предохранительную арматуру рекомендуют устанавливать на магистрали со сжимаемой средой (воздух, газ, пар).

Диаметр

Диаметр предохранительного клапана сброса давления в системе отопления не должен быть меньше разъема подводящего патрубка. В противном случае, работе механизма будет мешать постоянное гидравлическое давление.

Производитель

Поскольку предохранительные клапаны имеют довольно простую конструкцию, а современные модели в большинстве случаев изготавливаются из латуни по одинаковой технологии, критических различий между арматурой различных производителей нет.

Для чего нужен предохранительный клапан на водонагревателе?

Предохранительный клапан (или клапан безопасности) на водонагревателе — это устройство, которое предназначено для защиты от переполнения и перегрева водонагревателя. Он обычно устанавливается на верхней части водонагревателя и открывается автоматически, когда давление внутри водонагревателя достигает определенного уровня.

Когда водонагреватель нагревает воду, она расширяется, занимая больше места внутри бака. Если этот процесс приведет к тому, что давление в баке превысит нормальный уровень, то предохранительный клапан автоматически откроется, выпустив избыточное давление. Таким образом, он предотвращает повреждение бака и других частей водонагревателя, а также снижает риск возгорания или взрыва.

Кроме того, предохранительный клапан может защитить от перегрева водонагревателя. Если термостат внутри водонагревателя не работает должным образом и вода нагревается до слишком высокой температуры, то предохранительный клапан откроется, выпустив избыточное давление и воду, и тем самым предотвращая возможный взрыв или возгорание.

Таким образом, предохранительный клапан на водонагревателе — это очень важный элемент безопасности, который защищает как сам водонагреватель, так и окружающую среду от опасных последствий переполнения и перегрева.
