Принцип работы индикаторной отвертки — внутреннее устройство и схема
Наличие напряжения в проводах невозможно определить без специальных инструментов.
Простейшим из них является отвёртка со встроенным индикатором напряжения.
Как и в случае с любым устройством, индикаторная отвертка может потребовать ремонта, и для самостоятельного восстановления необходимо понимать структуру этого инструмента. Главная функция индикаторной отвертки заключается в обнаружении проводника и проверке наличия напряжения на розетке или клеммах в электрощитке.
Для чего нужна индикаторная отвертка
Основная функция индикаторной отвертки — поиск линейного проводника и проверка наличия фазы в розетке или на клеммниках в электрощитках.
Это особенно актуально в старых домах, в которых электропроводка была выполнена до введения в действие норм цветовой маркировки проводов, и фазный провод нельзя отличить визуально.
Этот инструмент позволяет найти обрыв провода, произвести ремонт и монтаж электропроводки и убедиться в отсутствии напряжения при замене светильника или розетки.
При помощи такого индикатора можно проверить исправность подключённого к сети — во включенном положении фаза должна быть на обоих клеммах, а в отключенном только на одной.
Все эти работы может выполнить человек без электротехнического образования. Для проверки достаточно прикоснуться жалом к проверяемой клемме, касаясь при этом контактной площадки.
Принцип работы индикаторной отвертки
Принцип работы этого индикатора основан на протекании активного тока через неоновую лампочку.
Этому элементу для своей работы требуется ток, величина которого не превышает 0,2 мА и цепь между фазным проводником и заземлением замыкается через тело человека, даже если он стоит на деревянном полу в сухой обуви.
В некоторых моделях вместо неонки используется светодиод или ЖК-табло. Такие устройства имеют встроенный усилитель и источник питания — батарейку.
Виды индикаторных отверток
Работа всех видов таких инструментов основана на одном принципе, но характеристики этих приборов могут отличаться в зависимости от того, из чего состоит индикаторная отвертка.
Обычные отвёртки с неоновой лампой
Такой прибор является уменьшенной копией индикатора напряжения ПИН-90, который использовался электромонтёрами в советское время.
Недостаток этой конструкции заключается в достаточно высоком пороге зажигания — более 60 Вольт. Кроме того, он не подходит для проверки целостности цепи.
При работе электрический ток проходит через жало отвёртки, токоограничивающее сопротивление величиной более 1 МОм, неонку, контактную пластину и через тело человека и заземлённый пол соединяется с нейтралью питающего трансформатора.
Несмотря на то, что тело человека подключается к сети через индикатор, параметры устройства обеспечивают надёжную защиту от электричества.
Индикаторная отвёртка может применяться в сетях переменного тока с глухозаземлённой нейтралью и цепях постоянного тока, при условии, что выпрямитель подключен к таким сетям.
Индикатор со светодиодом (батарейкой)
Принцип работы индикаторной отвёртки со светодиодом аналогичен приборам с неонкой, но напряжение с фазного провода поступает не на лампу, а на встроенный усилитель, питание которого осуществляется при помощи трёх батареек 1,5 Вольт.
Наличие усилителя и светодиода позволяет не только искать фазу, но и определять целостность цепи.
Для этого необходимо жалом дотронуться до одного конца провода, пальцем прижать контактную площадку, а второй рукой коснуться до другого конца кабеля.
Этот даёт возможность проверять исправность катушек, обмоток трансформаторов, диодов и других элементов.
При помощи этого прибора можно определять в розетке целостность нулевого провода. Для этого необходимо:
- 1. найти фазную клемму;
- 2. отключить питание;
- 3. прикоснуться жалом отвёртки ко второй клемме;
- 4. при исправной линии светодиод должен загореться.
Совет! Отвёртку с батарейкой можно использовать в качестве фазоискателя для поиска скрытой проводки на глубине 1-1,5 см.
Из чего состоит индикаторная отвертка
Индикаторные отвёртки всех типов состоят из пластикового корпуса с металлическим жалом и контактной пластиной, прикосновение к которой замыкает цепь через тело человека.
Внутри находятся элементы, обеспечивающие работу аппарата и безопасность электромонтёра.

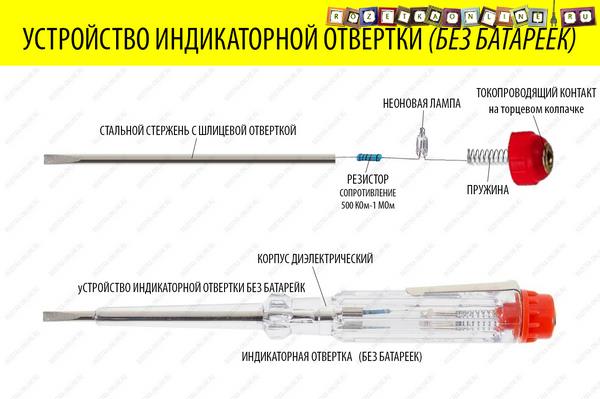

Отвертка без источника питания
Основной частью индикатора напряжения без батарейки являются соединённые последовательно неоновая лампа и резистор с сопротивлением 1 МОм.
Одним концом эта цепочка присоединяется к жалу отвёртки, второй конец схемы подключается к контактной пластине.
В зависимости от модели она может иметь форму кольца, находящегося под неонкой, металлического выступа, как в автоматических ручках, или какую-нибудь иную.
Для улучшения контакта внутри корпуса может находиться пружина, прижимающие элементы схемы друг к другу.

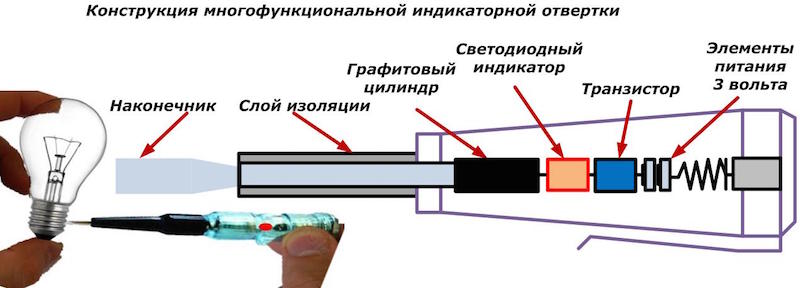

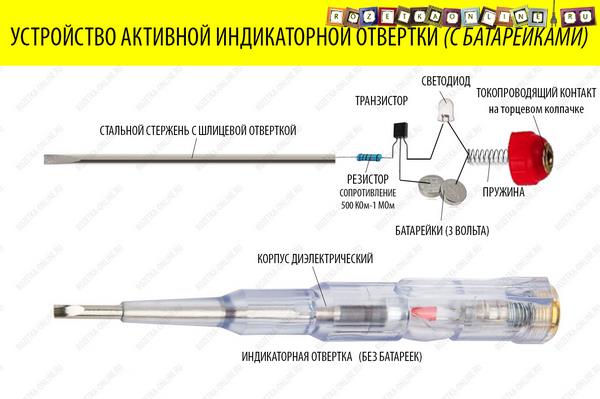

Индикаторная отвертка с батарейкой
Этот индикатор похож по внешнему виду и принципу действия на прибор с неоновой лампой, однако его конструкция намного сложнее.

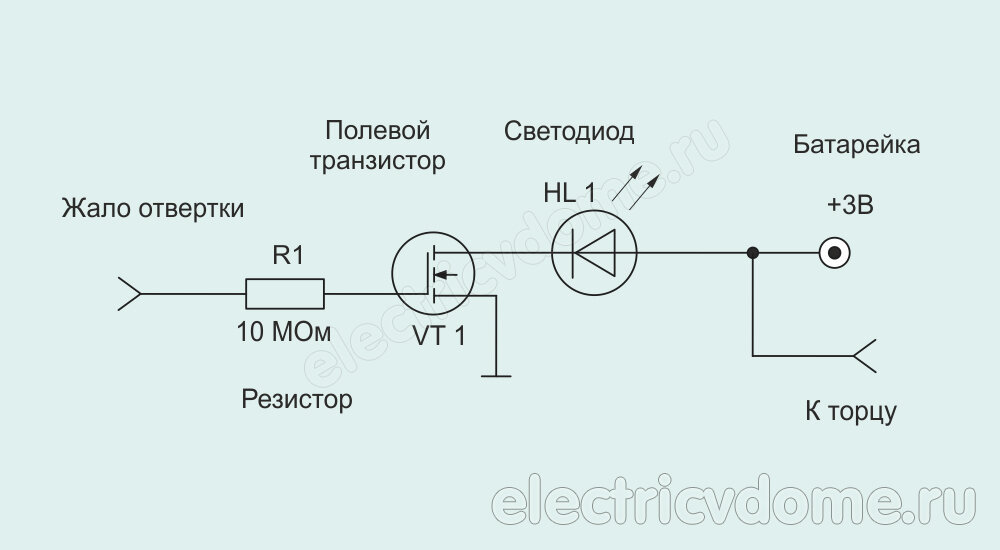

Внутри такого аппарата находится усилитель сигнала на биполярном транзисторе, источник питания и светодиод, который своим свечением сигнализирует о наличии фазы или замкнутой цепи.
В некоторых моделях вместо светодиода установлен ЖК-дисплей. Это даёт возможность не только определять наличие фазы, но и узнать величину напряжения, а так же найти провод под слоем штукатурки.
Как работает электронная индикаторная отвертка?
Электронная индикаторная отвертка — это инструмент, используемый для затягивания или ослабления крепежных элементов (например, болтов или гаек) с определенным затяжным моментом. Этот инструмент позволяет точно контролировать затяжку крепежных элементов, что очень важно, особенно в промышленности или при работе с техникой, где точность затяжки играет решающую роль.
Работа электронной индикаторной отвертки основана на принципе механизма сопротивления. Когда вы используете отвертку, внутри нее вращается датчик сопротивления, который сопротивляется движению крепежного элемента при затяжке. Это сопротивление изменяется в зависимости от затяжного момента, который вы устанавливаете на индикаторе.
Когда затяжной момент достигается, электронная индикаторная отвертка издает звуковой или визуальный сигнал, чтобы предупредить вас, что можно остановить затяжку. Некоторые модели также могут сохранять данные о затяжке в памяти для последующего анализа или отслеживания.
Кроме того, электронная индикаторная отвертка может иметь различные настройки, такие как единицы измерения затяжного момента, возможность установки пределов допустимой погрешности и другие опции, которые позволяют настраивать ее для конкретных задач.
