Проходной выключатель — специализированное электроустановочное устройство, предназначенное для управления освещением в разных помещениях из одного места. Основной принцип работы проходных выключателей заключается в переключении направления электрических проводников для обеспечения функции управления из разных точек.

Принцип действия

Основой функционирования проходных моделей является коммутация реверсных электрических проводников.

Принцип работы следующий:

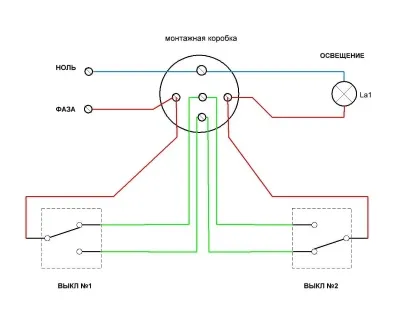

Когда изменяется положение клавиш, происходит размыкание одной цепи, и, в то же время, замыкание другой. Внимательно изучив схемы, вы сможете понять, как работает проходной выключатель света.

Из-за такого устройства контактов проходной выключатель было бы правильнее именовать переключателем. Однако, поскольку термин используется с давних времен, внесение официальных изменений может привести лишь к дополнительной путанице. Также его еще могут называть перекидным, перекрестным и дублирующим.

Область применения

Применение проходного переключателя позволяет потребителю управлять как единственным источником освещения, так и целой группой светильников из ряда разных мест. Это означает, что применение целесообразно на территориях со значительной площадью: на стадионе, в большом концертном зале, тоннеле, подземном переходе, подвальном помещении, либо в частных многоэтажных домах с лестницами и длинными коридорами. Обозначим на примере из жизни, для чего нужен этот вариант исполнения.

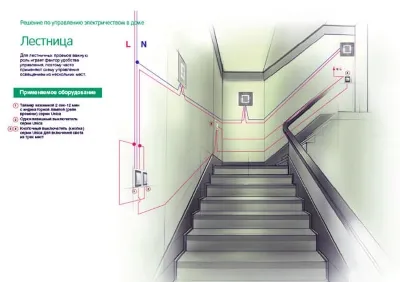

Потребителю, который поднимаясь на второй этаж дома, включает светильник на первом этаже, при использовании проходного переключателя не нужно возвращаться вниз для того, чтобы его выключить. Это позволяет жильцу дома произвести отключение света со второго этажа. О таком варианте управления светом мы рассказывали в статье — схемы освещения лестницы в доме.

Очень часто выключатель размещают именно в коридоре, либо в длинном пролете, отсюда он имеет такое название «проходной». Также дублирующие устройства могут применяться для управления уличным освещением на любых территориях.

Разновидности моделей

Далее рассмотрим, какие виды бывают среди перекрестных переключателей:

• По типу проводки различают модели для внешней и скрытой проводки.
• Контактные клеммы внутри корпуса, в зависимости от конструктивного исполнения, могут выполняться с винтовыми зажимами, а также могут быть зажимными пружинными.
• В зависимости от количества клавиш различают переключатели с одной клавишей, с двумя клавишами, а также с тремя и более.

Конструкция

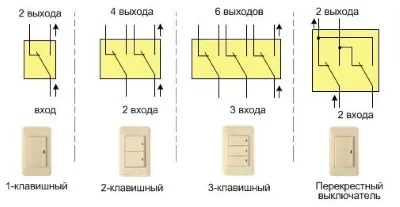

Из чего состоит одноклавишный проходной переключатель и устройство с несколькими клавишами? Приспособление с одной клавишей состоит из трех контактов; в его состав входит одна вводная клемма и две выходные.

Устройство дублирующего переключателя уже с двумя клавишами следующее: шесть контактов, то есть две входные клеммы и шесть выходных; с тремя – девять: три входные и шесть выходных клемм, и так далее.

Условное обозначение на схеме обычного выключателя представляет собой окружность, из которой выходит ответвление Г-образной или Т-образной формы. Г-образное ответвление означает, что выключать в открытом исполнении, Т-образное – в скрытом исполнении. Число ответвлений означает число клавиш.

Дублирующие переключатели изображаются с помощью тех же фигур, однако, для отличия их от стандартных устройств, ответвления Г-образной и Т-образной формы наносят с двух противоположных сторон окружности.

Возможно применение проходного выключателя в электрических схемах в качестве обычного. Как известно, по своей задумке эти переключатели должны использоваться в паре. Если же начать эксплуатировать его без пары, то он может служить как обычный выключатель, просто прерывая цепь и отключая свет. Однако, в таком случае, теряется целесообразность и сама суть применения именно данного типа исполнения, ведь главной особенностью проходных выключателей является сам их принцип работы, основанный на переключении.

Существует и такой способ управления источниками освещения, как беспроводное переключение света. Чтобы управлять светом используют специальный пульт. Пульт позволяет осуществлять выключение/включение при помощи радиосигнала, направляя его на реле управления, соединенное с осветительным устройством. Это мероприятие требует установки силового блока, на который и поступает команда управления. Блок размещают рядом с источником света, либо в местах, где к нему подходят провода.

Все действия описанные в данной статье, можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности

Как правильно подключить выключатель на люстру?

Подключение выключателя на люстру зависит от конкретной модели и типа проводки, поэтому важно следовать инструкции, которая поставляется вместе с люстрой. Однако, в целом, процесс подключения может быть описан следующим образом:

1. Выключите электричество в комнате, где вы будете устанавливать люстру. Это можно сделать, отключив соответствующий автомат в электрической шкафу.

2. Снимите кожух с люстры и изучите расположение проводов. Обычно провода бывают цветных (черный, белый и зеленый или медный) или помечены соответствующими буквами.

3. Подключите провода от люстры к соответствующим проводам в потолке. Обычно на люстре есть клеммы для подключения проводов. Черный провод от люстры соедините с черным проводом в потолке, белый с белым и зеленый или медный провод с зеленым или медным проводом в потолке.

4. Если выключатель не был подключен ранее, то найдите провод, который идет от выключателя к люстре. Этот провод может быть красного или черного цвета. Соедините его с черным проводом на люстре.

5. После того, как все провода подключены, закрепите кожух на люстре и включите электричество в комнате.

6. Проверьте работу выключателя и люстры, чтобы убедиться, что они работают должным образом.

Если у вас есть какие-либо сомнения или вопросы относительно подключения выключателя на люстру, лучше обратиться к профессионалам или электрику. Они помогут с установкой люстры и подключением выключателя правильно и безопасно.
