Приточно-вытяжная вентиляция с рекуперацией тепла

Системы вентиляции созданы для очистки воздуха в помещениях, что очень важно в условиях большого города. Это срочный вопрос, если нужно удалить загрязненный воздух не только в производственных или складских помещениях, но и в комнатах, где курят или на кухне. Приточно-вытяжная вентиляция — это сочетание приточной и вытяжной систем, которое обладает положительными характеристиками обеих систем.

Подобная вентиляция позволяет грамотно решить вопросы с фильтрацией, влажностью, температурой. Входящий воздух подогревается благодаря рекуператору.

Содержание:

• Понятие рекуперации
• Типы рекуператоров
  • С промежуточным теплоносителем
  • Камерные рекуператоры
  • Роторные рекуператоры
  • Тепловые трубки
  • Пластинчатые рекуператоры
• Система приточно-вытяжной вентиляции с рекуперацией тепла

Приточно-вытяжные вентиляции с рекуперацией тепла устанавливаются в больших помещениях, где обогрев может дорого обходиться. Обычно это бассейны, кинотеатры, офисы, рестораны.

Принцип работы приточно-вытяжной вентиляции с рекуперацией тепла

Приточно-вытяжные системы в холодный период года расходуют много энергии. Чтобы уменьшить потребляемую мощность, не снижая при этом уровень комфорта, применяют энергоэффективные системы, например, рекуперационные вентиляционные установки.

Понятие рекуперации

Процесс рекуперации — это сохранение тепла. Поток выходит из помещения и греет или охлаждает воздух. Конструктивно он предусмотрен так, что воздушные потоки разделены между собой и не имеют возможности смешиваться. Рекуператор уменьшает размер потребляемой энергии для согрева воздуха в холодное время года.

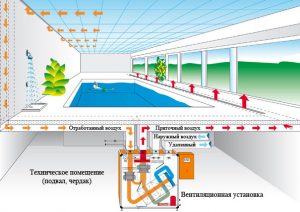

Приточно-вытяжная вентиляция в бассейне

Работает он по принципу пересечения приточного и вытяжного воздуха. Это значит, что теплый вытяжной воздух нагревает стенки теплообменника, а приточный холодный воздух забирает это тепло, проходя через этот теплообменник.

Типы рекуператоров

Есть несколько типов рекуператоров:

• с промежуточным теплоносителем;
• камерные;
• роторные;
• тепловые трубки;
• пластинчатые.

С промежуточным теплоносителем

Этот тип предусматривает использование двух каналов: на загрязненный и на свежий воздух. Теплообменник наполняют жидкостью, а теплоноситель нагревается теплым воздухом. Далее тепло передается холодному воздуху с улицы.

Камерные рекуператоры

Общая камера нагревается домашним теплом. В камере потоки воздуха отделены заслонкой. С помощью поворотной заслонки потоки воздуха отделяются друг от друга. Но подобная преграда не способна обеспечить необходимую герметичность. Такие рекуператоры не очень популярны, поэтому приобрести их довольно трудно.

Роторные рекуператоры

Ротор — подвижный вращающийся элемент, который состоит из профилированных пластин. Он находится внутри рекуператора. Тепло передается во время вращения. Проблем с наледью они не имеют.

Но подобный вид требует тщательного ухода. Сам прибор большого размера, а воздух, возвращаясь назад, возвращает и запахи, и пыль.

Тепловые трубки

Подобный рекуператор состоит из большого количества трубок. В них содержится вещество, которое легко испаряется. Обычно используют фреон. Во время нагревания фреон переходит в состояние газа. Затем он поднимается, передавая свое тепло стенкам. Далее остывает и выпадает в конденсат.

Пластинчатые рекуператоры

Из названия понятно, что этот вид рекуператоров состоит из пластин. Чаще всего используют тонкие алюминиевые пластины, потому что они лучше проводят тепло.

Поскольку прибор не обладает движущимися элементами, срок его эксплуатации значительно продолжается. А коэффициент полезного действия достигает 90%. Единственный недостаток — обмерзание.

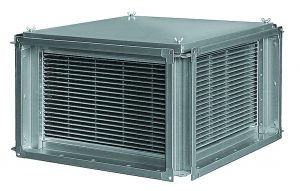

Пластинчатые рекуператоры для приточно-вытяжной вентиляции

Но и с этой напастью научились бороться. Во-первых, можно не пользоваться в морозы. В большинстве моделей процесс происходит автоматически. Специальный клапан запускает холодный поток в обход пластин, а теплый воздух отогревает наледь. Но в таком случае пропускается холодный воздух. В более современных приборах предусмотрены специальные индикаторы подогревающие прибор до такой температуры, при которой наледь не образовывается.

Система приточно-вытяжной вентиляции с рекуперацией тепла

Все детали для установки можно купить отдельно, либо уже готовый агрегат.

В нем будут содержаться следующие элементы:

• фильтр;
• тен;
• вентилятор;
• рекуператор.

Самой необходимой частью конструкции является вентилятор. Он обеспечивает движение воздуха по трубам. В случае отдельной покупки вентилятора, необходимо обращать внимание на его показатели. Управлять можно дистанционно. В таком случае панель для регуляции выносится в удобном месте или программируется в зависимости от времени суток.

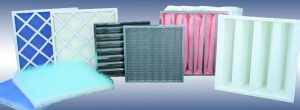

Следующим немаловажным элементом является фильтр. Он очищает воздух не только от разных примесей, но и защищает сам воздуховод от грязи.

Фильтры делятся по уровню очистки:

1. грубой очистки;
2. средней;
3. наивысшая фильтрация.

Также фильтры делятся по способу очистки на сухие, влажные, электростатические.

Подробный материал о фильтрах для системы вентиляции вы найдете здесь:

Фильтры для вентиляции

Воздушные каналы могут быть в виде металлического прямоугольного короба или гибкой, из пластика или алюминия, трубы.

Вентиляционную сеть целесообразнее устраивать в строящемся доме. Тогда их можно разместить на чердаках, подвалах, подсобных помещениях. В готовых зданиях трубы прячутся под потолком, но возможны и другие варианты: на стене, на полу. Если сеть проходит по неотапливаемой территории, каналы необходимо утеплять. Выходы труб в комнаты закрываются решетками.

Если сравнивать приточно-вытяжную вентиляцию с рекуперацией тепла и без нее, то разница в цене будет незначительная, и окупиться за счет снижения затрат на электроэнергию.
