Про быстросъемные фитинги из пластика

Для тех, кто еще не знает о быстросъемных фитингах, дадим краткую информацию. Это способ соединения трубопроводов, шлангов, рукавов и других элементов. Они обычно выпускаются в унифицированном пластиковом виде, что позволяет легко их заменять друг на друга и находить в специализированных магазинах.

Этот очень востребованный вид соединения делится на несколько подвидов. Они могут быть без клапана внутри (свободный ход), с односторонним клапаном, с двусторонним клапаном.

Содержание:

• Конструкция быстросъемных соединений
  • Коротко о монтаже

Поговорим о достоинствах и недостатках подобных фитингов для воздуха.

К бесспорным плюсам можно отнести абсолютную простоту и легкость монтажа и демонтажа, при этом соединение обеспечивает высокую герметичность места стыковки.

К минусам отнесем тот факт, что пластик все же не настолько устойчив к агрессивным средам и окружающим условиям, а также необходимость регулярной проверки герметичности соединения.

Различают их также по стыковочному назначению:

• прямые муфты для стыковки труб с разным диаметром;
• угловые муфты для поворота системы;
• тройники для разветвления трех труб;
• крестовины для разветвления четырех труб;
• другие.

Конструкция быстросъемных соединений

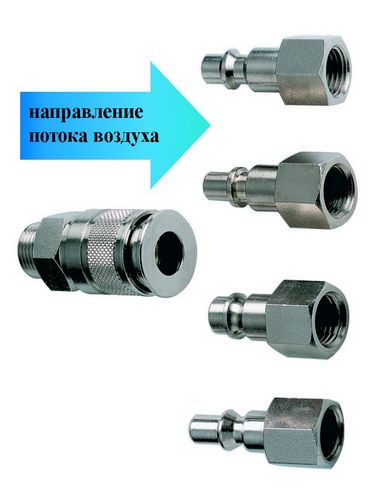

Как соединять в зависимости от направления воздуха

Конструктивно соединение предусматривает наличие двух частей, так называемых «муфта» и «ниппель». В простонародье часто приходится слышать «мама» и «папа». Есть и другие названия, но в нашем обществе они используются значительно реже, поэтому не будем заострять на них внимание.

Первая часть – муфта, состоит из самого корпуса, фиксатора (стопорная втулка и зажимные нержавеющие шарики), запорной пружины, эластичного уплотнения и адаптера присоединения.

Вторая часть – ниппель, включает в себя корпус, запорную пружину, адаптер присоединения и эластичный уплотнитель.

Коротко о монтаже

Монтаж фитинга достаточно прост:

• отжать стопорную втулку на муфте в сторону адаптера;
• натянуть муфту при отжатой втулке на ниппель до предела;
• отпустить стопорную втулку.

Вот и все — соединение зафиксировано.
