Проблемы с набором давления на насосной станции

Почему не отключается скважинный насос

Из схемы работы скважинного насоса становятся понятны основные причины его непрерывной работы.

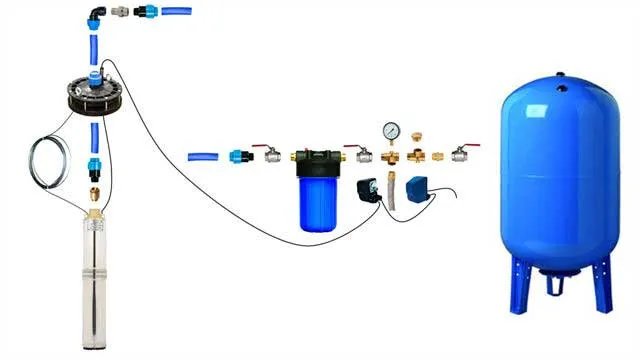

Рис.4 Внешний вид системы скважинного водоснабжения

1. Реле давления имеет важную роль. При возникновении избыточного давления в системе, реле должно отключиться, то есть его контакты должны разойтись. Однако возможно, что они застрянут вместе из-за образования спайков при проходе большого тока, или могут не разъединиться из-за неисправности механических компонентов реле.

2. Засоры. Вторая причина — засорение водопроводной системы. В этом случае на насос будет поступать напряжение питания через реле давления, а небольшое количество воды не позволит сработать реле защиты от сухого хода, отключающего насос для воды от источника питания, ремонт потребует очистку водопровода.
3. Утечка. Причиной понижения давления в водопроводе, при которой помпа не отключается, довольно часто является утечка воды. Это может произойти в любом месте водопровода: на стыках труб, в многочисленных местах соединений после пайки, в гидродробаке.
4. Перепады напряжения в сети. Нестабильность напряжения довольно часто приводит к неисправностям в работе системы электропитания, нарушая цикл работы: не включается или не выключается насос.
5. Гидробак. При разгерметизации специального клапана гидробака, предназначенного для стравливания воздуха из системы, будет происходить постоянный подсос воздуха. Это дает давление, отличающееся нестабильностью, помпа отключится или будет непрерывно работать длительное время. Утечка воздуха может произойти и в самом баке из-за разгерметизации сварных швов других или мест его корпуса, в ниппельном устройстве подкачки воздуха (может потребоваться ремонт со сваркой). Иногда мембрана внутри расширительного бака лопается, вода заполняет весь объем бака и насосная система начинает работать в импульсном режиме.

Причин, почему не отключаются насосы, довольно много и в большинстве случаев их можно установить при помощи данных встроенного манометра. Если давление в системе дает норму, а глубинный насос не выключается, с большой вероятностью потребуется ремонт реле давления: причину следует искать в настройках или поломке его механической части. При постоянно пониженном давлении возможна утечка воды или засорение системы, в случае перепадов давления воды для насоса с его периодическим отключением или длительным временем непрерывной работы, неисправность следует искать в гидроаккумуляторе.

Советуем почитать: Датчики уровня воды для управления насосом

Поделиться с друзьями:

Возможно вам также будет интересно почитать:

Пользуясь сайтом

oBurenie.ru вы автоматически соглашаетесь с

политикой конфиденциальности

для использования любых доступных средств коммуникации таких как: комментарии, чат, форма обратной связи и т.д.

1 Профилактика и ремонт скважинных насосов

Чтобы не возник риск остаться без воды, нужна своевременная профилактика насосного оборудования. Проводить профилактический осмотр насосов для скважин нужно два раза в год, что обеспечит своевременное выявление неисправностей и надежную защиту от загрязнения. Плановый ремонт скважинного насоса проводится в зависимости от особенностей эксплуатации оборудования, характеристик местности и водоприточной зоны.

При тщательном слежении за чистотой и общим состоянием скважины, срок эксплуатации насосного оборудования увеличится в разы.

Правильнее будет, если профилактические меры проводятся при первых признаках загрязнения: на дне посуды появился илистый или песчаный осадок, напор воды уменьшился; мутнеет или чернеет вода; появился неприятный запах.

При использовании скважины периодически в воде накапливаются органические вещества. При разложении органики может почернеть вода и появиться неприятный привкус, что вызвано реакцией выделения сероводорода. В этом случае поможет периодическая очистка и дезинфекция колодца. Затянутые сроки приводят к вероятности, что чистка скважины своими руками не даст результата и придется обратиться к опытным мастерам.

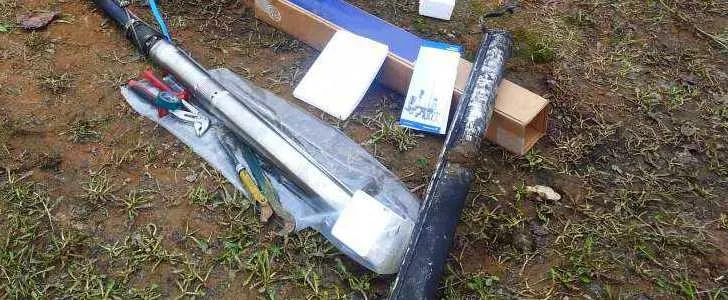

Неисправный и новый скважинные насосы

Неисправности защитных систем насосов

Обычно правильно собранная система водоснабжения и качественные насосы имеют устройства, предотвращающие их работу в режиме холостого хода.

В случае неисправности подобных защитных устройств: реле сухого хода скважинного и поплавковые выключатели дренажников, колодезного или фекального насоса, приборы могут работать при отсутствии воды.

Иногда поплавковый выключатель колодезных или дренажных помп вследствие неправильной установки не опускается вместе с падением уровня воды (попадает на бугор или цепляется за выступающий предмет) — это приводит к работе электронасоса в режиме холостого хода и дальнейшему выходу его из строя.

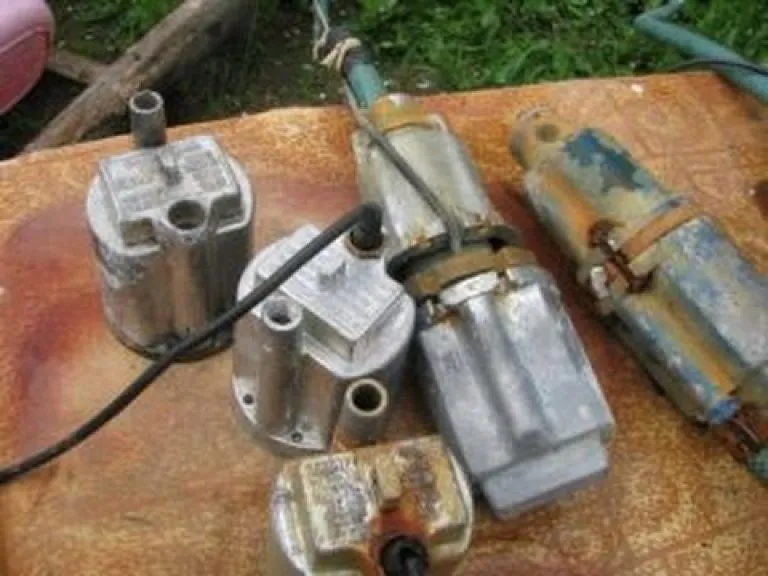

Вибрационные помпы, обычно не имеющие в системе подключения наружных защитных устройств, работая долгое время без воды после падения ее уровня, могут выйти из строя при отсутствии встроенной термозащиты.

Насос вышел из строя

Самая крупная неприятность, которая может случиться с электронасосом — перегорание обмотки, при этом устройство обычно не отремонтировать (перематывание обмотки своими руками затруднено, а в условиях мастерской стоимость работ и материалов будет не сопоставима с ценой электронасоса).

При данной неисправности электронасос будет гудеть, но воду качать не сможет.

Иногда может сломаться рабочее колесо у скважинных и колодезных насосов, выйти из строя система обратных клапанов (они не будут пропускать воду) и поршневое кольцо вибрационных моделей.

Нарушение правил эксплуатации погружных насосов, ошибки при монтаже водопроводной системы, резкое увеличение водозабора и уменьшение дебита колодца или скважины могут привести к гулу работающего электронасоса, при котором вода не будет поступать к потребителю. В большинстве случаев можно провести ремонт электронасосов своими руками, если извлечь устройство на поверхность для точного определения проблемного участка.

Применение различных насосов для организации водоснабжения загородных домов в последние годы становится все более востребованным. Однако, наряду с удобством, такое оборудование приносит массу хлопот. Большие сложности, особенно у новичков, вызывает его настройка. Да и в процессе работы нередко возникают сбои и поломки, поэтому необходимо иметь хотя бы малейшее представление об устройстве насосов и способах устранения основных неисправностей. В данной статье рассмотрим, как по тем или иным признакам выявить проблему и выполнить ремонт насосной станции своими руками.

Как известно, применяемый в бытовых станциях (мембранный бак) в комбинации с автоматикой включения-выключения играет роль буфера, а также блока управления насосом. В момент включения гидробак берет избыточную нагрузку на себя. При достижении определенного уровня давления по мере наполнения мембраны насос отключается. Постепенно при расходе воды давление в системе начинает понижаться, что фиксируется включающей насос автоматикой.

Как правило, у насосных станций регулируется диапазон давления, в котором насос включается и отключается. Минимальный диапазон может отрицательно сказаться на работе насоса, потому что он будет включаться слишком часто.

Что делать, если по истечении гарантийного срока службы станция перестала работать? Как найти причину неисправности насосной станции и самому ее устранить? Приведем основные рекомендации, по которым легко можно выполнить ремонт насосной станции производства Джилекс, Марина, Вихрь, Гардена (GARDENA), Беламос (BELAMOS), ELITECH, Калибр, Карчер (KARCHER), Хаммер (HAMMER), DENZEL, АЛКО (AL-KO), Хозяин, Зубр, METABO и ряда других изготовителей. Принцип работы оборудования во всех случаях одинаков. Отличия заключаются только в конструктивных особенностях некоторых элементов.

Неполадки в работе станций могут быть самые разные:

1. Двигатель работает, но воды нет.
2. Станция часто включается, давление воды скачет.
3. Насос качает исправно, но подача воды идет с перебоями.
4. Насосная станция не выключается.
5. Насос вообще не включается.
6. Мотор гудит но не вращается.

В ряде случаев устранить проблему можно своими силами без привлечения специалистов.

Еще ряд причин

Существует еще несколько причин, по которым насос прекращает качать воду из скважины:

Значительное снижение уровня воды в скважине. Основная причина такого явления – неправильное бурение. Часто понижение уровня воды происходит летом, в засушливые периоды. Для предотвращения таких ситуаций необходимо обращаться только в проверенные фирмы по бурению скважин, а также пользоваться системой защиты от работы «на сухую». Не лишней будет и очистка скважины при помощи специальных средств.
Центробежным насосом может выкачивать воду быстрее, чем скважина вновь наполняться. Необходимо правильно выбирать насос, исходя из своих личных потребностей. При этом лучше купить прибор мощностью чуть выше, чем нужно, ведь могут приехать гости, или потребуется полить огород большим количеством воды. Не забывайте экономить ее в меру разумного – не открывайте все краны в доме сразу и не лейте воду напрасно.
Слабый напор. Еще одна проблема, которая возникает, если неправильно выбрать насос. Например, глубина скважины составляет около 50 метров. А прибор рассчитан на длину шахты около 30 метров. Разумеется, он не сможет поднять воду на поверхность с нужным напором.
Перебои в работе электросети могут отрицательно сказать на работе всех приборов, в том числе и водяного насоса. В этом случае рекомендуется купить стабилизатор напряжения, или же подключить насос к генератору.
Отсоединение трубопровода. При таком варианте можно будет услышать «бульканье» воды. Необходимо проверить систему водоснабжения и устранить проблему.
Засорение труб или фильтров системы. Часто происходит при первом, пробном запуске насоса и водяной скважины. В это время в шланги или трубы могут попасть частицы песка или глины. Главная причина — неправильная или недостаточно качественная сборка системы

Важно соблюдать точность и аккуратность при монтаже. Для устранения такой проблемы насос можно промыть в емкости с водой, предварительно отсоединив трубопровод и обратный клапан.
Если отчетливо слышен звук работающего двигателя и проверены все возможные причины неполадок, а воды в доме так и нет, рекомендуем вытащить насос и отвезти его ремонтный центр.

Последствия затоплений ликвидируются при помощи специального оборудования, именуемого дренажными насосами. В быту такие приспособления не менее необходимы. Это понимают владельцы приусадебных участков с искусственными водоемами.

При помощи насосов перекачивается жидкость, имеющая инородные включения

Неважно, будут ли это глинистые сгустки или твердые частицы, оборудование справится. Хорошо, если это приспособление есть на даче

Некоторые виды ремонтных работ

Некоторые действия по ремонту насосной станции своими руками интуитивно понятны. Например, почистить обратный клапан или фильтр не составит труда, но вот заменить мембрану или грушу в гидроаккумуляторе может быть без подготовки сложно.

Замена «груши» гидроаккумулятора

Первый признак того, что мембрана повредилась — частые и кратковременные включения насосной станции, причем вода подается рывками: то сильный напор, то слабый. Чтобы убедиться в том, что дело в мембране, снимите заглушку на ниппеле. Если из него выходит не воздух, а вода, значит мембрана порвалась.

Чтобы начать ремонт , отключите систему от электропитания, сбросьте давление — откройте краны и подождите, пока стечет вода. После этого его можно отключать.

• Ослабляем крепление фланца в нижней части бака. Дожидаемся, пока стечет вода.
• Откручиваем все болты, снимаем фланец.
• Если бак от 100 литров и больше, в верхней части бака откручиваем гайку держателя мембраны.
• Вынимаем мембрану через отверстие в нижней части емкости.
• Бак промываем — в нем обычно много осадка ржавого цвета.
• Новая мембрана должны быть точно такой же как поврежденная. Вставляем в нее штуцер, которым верхняя часть крепится к корпусу (закручиваем).
• Устанавливаем мембрану в бак гидроаккумулятора.
• Если есть, устанавливаем гайку держателя мембраны в верхней части. При большом размере бака рукой вы не достанете. Можно привязать держатель к веревке и так установить деталь на место, навернув гайку.
• Горловину натягиваем и прижимаем фланцем, устанавливаем болты, последовательно подкручивая их на несколько оборотов.
• Подключаем в систему и проверяем работу.

Замена мембраны насосной станции закончена. Дело несложное, но нюансы знать надо.

Непрерывная подача воды в дом зависит от стабильности работы гидравлического оборудования. У выхода из строя могут быть разные причины, как конструкционные, так и эксплуатационные. Многие из них можно устранить самостоятельно, поэтому, когда насосная станция не качает воду, стоит провести своевременную диагностику основных узлов.

Принцип работы и устройство станции

Каждая водяная станция независимо от используемого насоса (погружного или поверхностного) состоит из определенного количества рабочих узлов, что позволяет качать воду качественно

Каждая водяная станция независимо от используемого насоса (погружного или поверхностного) состоит из определенного количества рабочих узлов, что позволяет качать воду качественно. Знать их необходимо, чтобы скорее выявить возможные причины неисправности оборудования и понять, почему не срабатывает выключение автоматики.

Итак, насосная станция состоит из:

• Самого насоса выбранной модели. который качает жидкость из источника.
• Гидроаккумулятора. который обеспечивает как запас воды в нужном объеме, так и её транспортировку по трубам под постоянным давлением.
• Реле давления. Эта деталь контролирует уровни давления в системе при наборе воды в гидробак и её оттоке из последнего. При этом реле давления посылает сигнал насосу на включение и отключение.
• Манометр. который позволяет следить за давлением в системе извне.
• Обратный клапан. предотвращающий отток воды из насоса обратно в колодец или скважину.

Важно: собирать насосную станцию нужно строго в определенном порядке, чтобы обеспечить её надежную работу. Неправильный монтаж хоть одной детали способен вывести из строя всю установку

Поиск причины

Чтобы устранить неполадки в работе водяного насоса важно сначала выяснить причину поломки. Но в первую очередь следует определить те условия, без которых нормальная работа прибора невозможна:

• Количество воды, которую насос будет поднимать наверх. Снижение ее уровня может повлиять на напор.
• Параметры электрического питания должны соответствовать техническим характеристиками насоса. Иными словами, нужно правильно подбирать мощность прибора в соответствие с глубиной скважины и рассчитанным расходом воды.
• Исправность насоса.
• Краны, фильтры, клапаны, трубы и прочие элементы прибора также должны быть исправны. Поломка хотя бы одной составляющей системы приведет к сбоям в работе.

Зачастую водопроводная вода в частном доме необходима не только для внутреннего потребления, но и на улице (для полива огорода, мытья машины). Поэтому причину неисправности следует искать в трех направлениях – в гидротехнической системе, в помещении и на улице. Как определить причину? Воспользуемся методом исключения.

Сначала отсоединяем подающий шланг, находящийся в кессоне. Если при этом потекла вода, значит, проблема имеется либо в помещении, либо в трубах на улице.

Если же никакой жидкости нет, то причина может прятаться в самой скважине или деталях насоса. Иногда случается и такая ситуация – прибор гудит, но воды нет. Тогда наиболее вероятны следующие причины:

• Неправильный монтаж или не совсем подходящие некоторые части насоса.
• Уменьшение воды в скважине, а также скачки в электрической сети также могут стать виновниками неполадок с подачей воды.
• Обрыв фазы при работе электромотора.

Схема подключения скважинного насоса

Чтобы определить, почему не отключается насос, рассмотрим его типовую схему подключения. Это поможет выявить узел или блок, в котором следует искать причину неисправности.

Рис. 1 Схема подключения скважинного насоса для подачи воды в дом

Основными составляющими схемы подключения скважинного насоса для водоснабжения в доме являются следующие узлы.

Защитное реле сухого хода

Реле отслеживает давление в водопроводной системе — как только оно становится меньше определенной величины, мембрана внутри прекращает прижимать контакты и они размыкаются. Погружные насосы отключаются от питания при уменьшении давления в водопроводе от 0,1 до 0,6 атм. (может регулироваться). Такая ситуация возникает при отсутствии воды в системе или ее очень малом количестве (засорение фильтра, понижение уровня воды).

Гидроаккумулятор (расширительный бак)

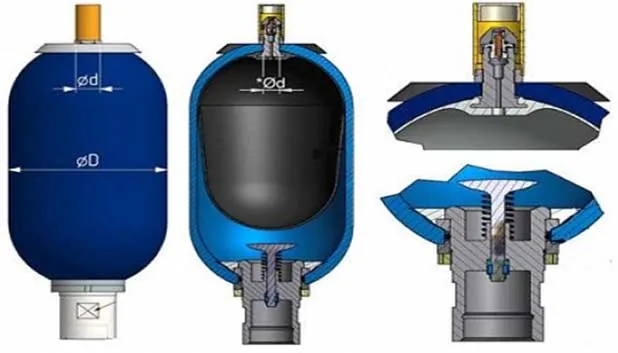

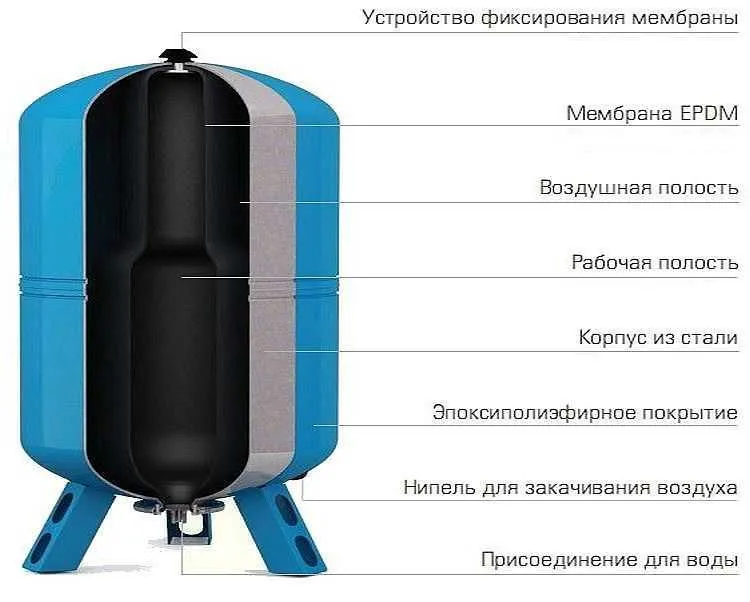

Рис.2 Внешний вид и устройство гидроаккумулятора

Важнейшая часть любой системы подачи воды, дает возможность поддерживать в ней постоянное давление. Устройство собрано в виде бака с резиновой мембраной внутри, при нормальной работе бак наполняется водой и мембрана растягивается. При кратковременном пропадании воды, перепадах напора, мембрана сжимается и выталкивает жидкость из накопительного бака в систему, поддерживая в ней постоянное давление. Если бы накопительный бак отсутствовал, то при любых кратковременных изменениях давления срабатывало реле давления, это давало бы импульсные включения и отключения источника питания, заставляя соответственно отключаться или включаться насос, приводя его к преждевременному выходу из строя.

Реле давления

Рис. 3 Реле давления

Реле — основной элемент в системе скважинного водоснабжения, обеспечивающий автоматическое управление забором воды. При недостаточном давлении в водопроводе контакты реле замкнуты, на электронасос подается напряжение питания, происходит забор воды. Когда использование воды приостанавливается, заполняется гидроаккумулятор и повышается давление в водопроводе — мембрана внутри реле давит на контакты и они размыкаются, заставляя выключаться насос. Однокамерные реле низкого давления служат для работы в водозаборных системах, использующих насосы мощностью до 3 кВт., их порог срабатывания 1, 2 — 1,6 атм., регулируется при помощи двух зажимных винтов (один определяет верхнюю границу, второй – диапазон срабатывания).

Дополнительные элементы системы водоснабжения

Оголовок. Очень удобное приспособление, устанавливается поверх трубы, если помпа работает в скважине. Через него пропускается труба с помпой и подвесной системой, он предохраняет скважину от попадания посторонних предметов. Если бурение скважины выполнялось на дне колодца, оголовок можно использовать для штанговых систем установки помпы на заданной глубине.

Манометр. Встраивается во все водопроводные системы, использующие скважинные насосы, позволяет не только отслеживать давление, но и служит для выставления порога срабатывания защитных реле.

Обратный клапан. Мембрана, которая устанавливается сразу на выходе погружного насоса перед подключением к водопроводу — препятствует обратному току жидкости из системы в скважину.

Фильтр. Проточный фильтр тонкой очистки со сменными картриджами при использовании воды для бытовых нужд фильтр является обязательным элементом

Дополнительно система подключения скважинного насоса может состоять из элементов, отвечающих за безопасность двигателя насоса: поплавковые или электронные датчики уровня воды, потоковые датчики, реагирующие на скорость движения воды в трубах.

Возможные неисправности водяного насоса помпы.

• Износ ремня привода водяного насоса;
• Повреждение крыльчатки водяного насоса;
• Износ подшипника водяного насоса;
• Утечка охлаждающей жидкости.

Как определить неисправность водяного насоса?

Для того, чтобы определить неисправность водяного насоса необходимо следовать рекомендациям по диагностике водяного насоса.

Перегрев двигателя это один из признаков неисправности водяного насоса. Перегрев двигателя может возникатьпри повреждении крыльчатки водяного насоса, при износе приводного ремня и утечках охлаждающей жидкости из системы охлаждения. Нормальная температура двигателя составляет 90 градусов Цельсия, поэтому надо следить за стрелкой индикатора температуры охлаждающей жидкости.

Одним из основных признаков неисправности водяного насоса является повышенный шум работы помпы и чрезмерный запах смазочной и охлаждающей жидкости.

Одной из причин повышенного шума работы и неисправности водяного насоса может быть износ подшипника, поэтому необходимо измерить люфт подшипника водяного насоса.

Проведите осмотр системы охлаждения на утечки охлаждающей жидкости

Обратите внимание, есть ли потеки охлаждающей жидкости под машиной после длительной стоянки.. «По техническим рекомендациям производителей автомобилей, водяной насос двигателя подлежит замене каждые 90 тысяч км

пробега».

«По техническим рекомендациям производителей автомобилей, водяной насос двигателя подлежит замене каждые 90 тысяч км. пробега».

Утечки водяного насоса.

Утечки охлаждающей жидкости водяного насоса приводят к вымыванию смазки из-под подшипника, что вызывает последующее его разрушение.

Шумит водяной насос?

Шум водяного насоса говорит о его скором выходе из строя

Обратите на это должное внимание, так как от работы водяного насоса зависит состояние двигателя автомобиля. При перегреве двигателя, его износ повышается в разы, поэтому с ремонтом водяного насоса тянуть не надо.

Почему шумит водяной насос?

• Изношен подшипник водяного насоса;
• Не правильная установка крыльчатки.

Почему возникают поломки водяного насоса?

• Поломка водяного насоса может возникнуть вследствие долговременной нагрузки двигателя, эксплуатация автомобиля в горных местах, в пробках и сложных климатических условиях.
• Поломки водяного насоса могут возникать, вследствие использования не качественной охлаждающей жидкости и загрязнения системы охлаждения.

После того как вы определили неисправность водяного насоса можно отремонтировать водяной насос — технология ремонта водяного насоса.

Причины сбоев в работе насосной станции

Иногда случается так, что насосная станция «заболевает» так называемой безбашенкой. Недуг базируется на беспрерывной работе аппарата без положенных циклов выключения, когда аппарат качает воду без остановки. Поэтому в данном материале мы выясним, что предпринимать, если не отключается насосная станция и почему это происходит.

Важно: водяная станция, работающая в беспрерывном режиме (качает и качает воду), однозначно в скором времени приведет к сгоранию самого насоса. Поэтому необходимо как можно скорее обнаружить причины такого сбоя в работе оборудования и привести всю систему водоснабжения в порядок

На каком давлении отключается насосная станция?

Давление, при котором отключается насосная станция, зависит от ее типа и настроек. В большинстве случаев, насосные станции устанавливаются с автоматическим регулятором давления, который обеспечивает стабильное давление в системе водоснабжения.

Обычно, автоматический регулятор давления установлен на 1,5-2 бар выше желаемого давления в системе. Например, если желаемое давление в системе составляет 2,5 бар, то насосная станция будет автоматически включаться, когда давление в системе опустится до 2,5 — 1,5 = 1 бар, и отключаться, когда давление достигнет установленного уровня 2,5 бар.

Однако, следует учитывать, что давление отключения насосной станции может быть настроено индивидуально в зависимости от условий и требований системы водоснабжения, поэтому лучше обращаться к инструкции насосной станции для определения точного значения.
