Процесс установки водяных полов своими руками

Современный мир строительства характеризуется непрерывным появлением новых технологий. Деревянные каркасы отходят в историю, в то время как стеклопакеты становятся новым стандартом. Вместо досок и линолеума сейчас используются паркетные плиты и ламинат. И это далеко не все изменения, которые происходят в области строительства. Так, даже полы и системы их отопления подверглись решающему влиянию новых технологий.

Содержание:

• Качественные материалы для выполнения работы
• Выбор схемы укладки
• Как же подобрать трубы для монтажа?

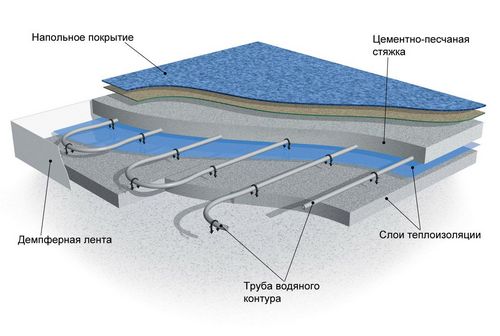

Схема устройства теплого водяного пола.

Стандартные отопительные радиаторы – не единственное средство для обогрева помещений. Все чаще для этой цели используют теплые полы. Самыми простыми из них являются водяные полы своими руками. Суть та же, что и в обычной системе отопления: горячая вода циркулирует по трубам, обогревая помещение. Вся разница в том, что труба проложена под полом, а не подвешена к стене. Горячая вода поступает в такую систему из центральной системы отопления или нагревается газовым котлом.

Последний вариант предпочтительнее: не будет сбоев в работе из-за периодических отключений горячей воды. При кажущейся простоте водяные полы своими руками решается сделать не каждый. Можно заказать монтаж специалистам, но это скажется на стоимости. Если вы все же решились уложить водяной пол самостоятельно, то следует ознакомиться с теоретической частью.

Качественные материалы для выполнения работы

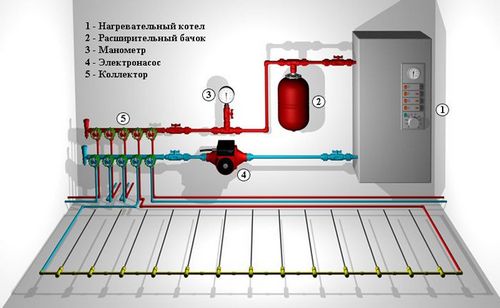

Схема подключения теплого водяного пола.

Вам потребуется:

• демпферная лента;
• нагревательные контуры;
• утеплитель (вспененный полиэтилен, керамзит);
• трубы;
• армированная сетка;
• газовый котел;
• клапаны;
• коллекторы.

Итак, прежде чем приступить к монтажу, необходимо убрать все лишние стяжки до самого основания пола. Затем его нужно выровнять – это очень важный момент. По периметру комнаты укладывается демпферная лента, чтобы предотвратить разрушение бетонной стяжки (оно может произойти в результате ее нагревания, а это, как правило, приводит к расширению). Если планируется монтаж нескольких нагревательных контуров, то демпферную ленту прокладывают и по разделительной полосе между ними. На чистую и ровную поверхность пола укладывается гидроизоляция. Следующее действие – укладка утеплителя. Это необходимо, чтобы избежать теплопотерь. Если пол не утеплить, то система отопления будет нагревать и бетонное основание, а это совершенно ни к чему.

Утеплителем может служить вспененный полиэтилен, листы пенополистирола, керамзит, любые другие специальные утеплители для полов. Материал и толщина слоя утеплителя зависит от того, какой именно пол утепляется: в квартире, под которой есть отапливаемое помещение, либо в доме (квартире), где пол находится непосредственно над подвалом или грунтом. В строительных магазинах можно встретить специальный утеплитель с уже имеющимися каналами, в которые легко уложить трубы. Весь слой утеплителя покрывается армированной сеткой. Она выполняет функцию стяжки, к ней же можно крепить трубы системы отопления.

Выбор схемы укладки

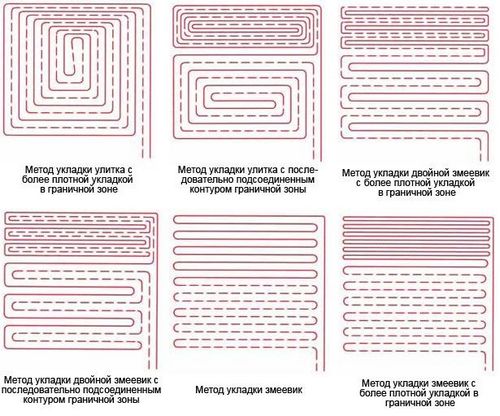

Схемы укладки теплого водяного пола.

Итак, подготовка пола к монтажу завершена. Теперь вам потребуется схема укладки. Приложением к ней идет список необходимого оборудования и расчет стоимости. Вот примерный перечень частей для установки водяных полов: газовый котел (желательно с насосом, который будет нагнетать воду в систему), клапаны, трубы, коллектор для настройки и регулировки режимов работы, различные соединительные части, необходимые для стыковки всех составляющих. Приобретая трубы для системы водяного пола, обратите внимание на материал и его характеристики. Труба должна выдержать нагрев воды до 95 градусов и давление до 10 бар. Чаще всего применяются трубы из полиэтилена, так как у них минимальный коэффициент расширения. Коллектор – это разветвитель по своей сути, патрубок, задача которого соединить 2 и более контуров с единственным источником горячей воды. Один разветвитель подает нагретую воду, а другой забирает охлажденную.

Ни одна установка не может быть смонтирована и пущена в эксплуатацию без предварительных расчетов.

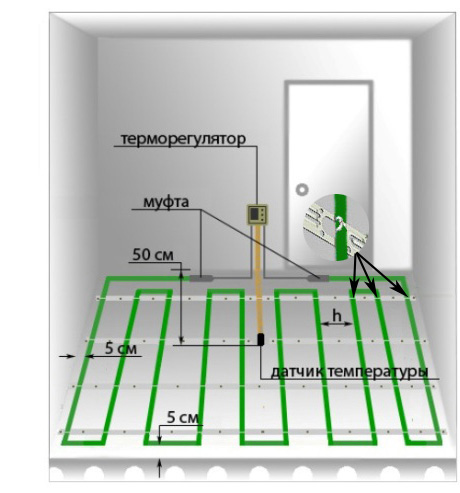

Схема расчета труб для теплого водяного пола.

Шаг монтажа и длина трубы рассчитывается индивидуально для каждой комнаты. Если у вас нет опыта подобных работ, то лучше отдать расчетную часть в руки специалистов, поскольку ошибки и недочеты чреваты: недостаточный нагрев, нагрев отдельных участков пола и так далее. Для точных расчетов потребуется размер помещения, материал напольного покрытия, утеплителя, теплоизоляции, диаметр трубы и ее материал, максимальная температура нагретой воды.

Схему монтажа тоже стоит выбрать заранее. Оптимальной считается укладка «улиткой» (по спирали). Наряду с ней применяется и «змейка» (волнообразная укладка). При установке трубы укладываются от внешних стен к центру помещения для более равномерного нагрева.

Как же подобрать трубы для монтажа?

Приобретать трубы можно только по завершении расчетов! Это очень важно: трубы для теплого пола используются гибкие и должны укладываться единым отрезком. Соединения и стыки недопустимы, ведь вся конструкция скроется под полом.

В зависимости от числа контуров, необходимых для монтажа теплого пола в вашем доме, выбирается коллектор с соответствующим числом выводов. Коллектор можно выбрать подешевле (только с запорными клапанами) и подороже (с регулировочными клапанами). Естественно, последний удобнее в эксплуатации, так как позволяет отстраивать систему согласно вашим потребностям.

Котел для монтажа подбирается исходя из общей мощности пола, необходимой для нагрева воды при максимальной нагрузке. Ну, про запас мощности около 20% забывать не стоит. Запорные клапаны ставятся на вход и выход котла.

Трубы укладываются с помощью специальных профилей либо крепятся стяжками к армированной сетке. Монтаж производится постепенно и предельно аккуратно, чтобы избежать заломов и повреждений.

Когда процесс установки системы будет завершен, ее необходимо будет проверить. Для этого в систему подается вода под давлением в течение суток. Если за проверочное время нигде не обнаружено протечек или других дефектов, можно приступать к выполнению бетонной стяжки (давление в трубах остается прежним). Через 4 недели можно приступить к укладке покрытия.

Водяной пол – отличная альтернатива стандартным радиаторам отопления. Он имеет как достоинства, так и недостатки. Выбор в любом случае остается за вами.
