Проектирование крыши — этапы составления проекта и проведения расчетов
06 марта 2022
Отправим материал на почту
- Этапы составления проекта
- Расчеты крыши
- Расчет сечения стропильных ног
- Онлайн калькулятор кровли
- Типичные ошибки при проектировании
- Заключение по теме
Разработка проекта крыши – это задача, требующая высокой квалификации. В этой сфере недопустимы непрофессионализм и неконтролируемые действия. Это особенно актуально, когда речь идет о проектировании сложной крыши частного дома.
Этапы составления проекта
Первый этап проектирования крыш – выбор формы кровельной конструкции. Выбор не очень большой:
- односкатная;
- двухскатная;
- вальмовая;
- шатровая;
- мансардная;
- многощипцовая;
- разноуровневая.
Второй этап – выбор кровельного материала. Необходимо обратить внимание, что для многих кровельных покрытий есть определенные ограничения по углу наклона скатов. Вот несколько таких ограничений по минимальному наклону:
- рулонная кровля – 0°;
- битумная черепица – 11°;
- ондулин – 5°;
- шифер волнистый асбестовый – 9°;
- керамическая черепица – 11°;
- металлочерепица – 14°;
- профнастил – 5°:
- цементно-песчаная черепица – 34°.
То есть в процессе проектирования кровельной конструкции обязательно учитывается соотношение выбранного материала к планируемому углу наклону скатов крыши.
Этап номер три – составление эскиза, в котором дорабатывают форму крыши, определяют ее размеры, цвет и окончательное оформление.
Итак, основная форма кровли определена. На эскизе визуально видно, как будет смотреться частный дом, покрытый именно этой кровельной конструкцией. Именно этот эскиз предъявляется заказчику, чтобы окончательно согласовать внешнюю архитектуру сооружения. Если претензий со стороны будущего хозяина дома нет, и он дает «добро», то проектировщик переходит к расчетам.
Расчеты крыши
Необходимо сделать два основных расчета:
- Рассчитать несущую способность кровельной конструкции. Ведь на нее будут действовать атмосферные осадки, кровельный материал, а также вес людей, которые иногда будут ремонтировать крышу, обслуживать ее.
- Рассчитать стропильную систему: длины стропил и их сечение.
И уже на основании двух расчетов составляют общий чертеж крыши, его элементов, узлов и деталей.
C:\10\10H3^Расчет несущей способности C:\10\11TXT^
Этот показатель является суммарной нагрузкой от давления снежной массы, веса кровельного покрытия. Со строительным материалом все просто. Если он уже заранее выбран, то из расчета площади скатов кровли и веса одного квадратного метра покрытия можно легко определить общую массу кровельного материала.
К примеру, если общая площадь крыши составляет 100 м², и покрывается она, скажем, профнастилом марки С8-1150. Так вот вес 1 м² кровельного материала этого типа составляет 4,7 кг. Это паспортная величина, то есть стандартная и подтвержденная государственными стандартами производства. Но так как профилированные листы укладываются внахлест относительно друг друга, то данную весовую величину можно увеличить до 5 кг, с учетом и других дополнительных погрешностей.
Получается так, что профнастил этой марки давит на кровельную конструкцию с силой 100х5=500 кг.
Что касается снежной нагрузки, то здесь придется учитывать региональный показатель. Он максимальный, поэтому его и берут в проектировании крыш домов за основу проведения расчетов. Эти показатели являются величинами табличными или диаграммными. На фото ниже показана карта России, где определены регионы с разными снежными нагрузками. То есть карта показывает, в каких регионах, сколько выпадает за сезон снега.
Если крыша дома будет утепляться, то придется учесть вес теплоизоляционного материала, паро- и гидроизоляционных мембран. Их также придется добавить в суммарное значение нагрузки.
Обязательно учитывают вес обрешетки. Конечно, здесь все будет зависеть от двух факторов: вид обрешетки и сечение используемых для нее пиломатериалов. Обычно это доски или бруски, поэтому придется выбрать один из них. Что касается вида, то это или сплошная, или разряженная. Понятно, что первый вариант тяжелее второго в несколько раз. Для информации добавим, что усредненный вес пиломатериалов, используемых для стандартной обрешетки кровли, составляет 15 кг/м².
На заметку! Проектировщики обязательно оставляют как минимум десятипроцентный запас на увеличение несущей способности стропильной системы.
И последний момент, который учитывают при проведении расчета несущей способности крыши. Это ветровые нагрузки. Здесь также есть табличные или диаграммные значения силы ветра по регионам. Но в расчете этого показателя пользуются обязательно поправочным коэффициентам, который определяется местом расположения будущего дома. К примеру:
- Если высота дома составляет более 20 м, и строение будет располагаться на открытой местности, то выбирают поправочный коэффициент, равный 1,25. Если тот же дом будет возводиться среди таких же построек, то коэффициент снижают до 0,85.
- Если высота дома в пределах 10-15 м, то будут действовать коэффициенты 1 и 0,65 соответственно.
- То же самое с домами высотою не более 5 м – коэффициент 0,75-0,85.
Расчет сечения стропильных ног
В проекте крыш учитываются размеры всех ее элементов. Но стропила несут на себя основные нагрузки, поэтому к расчету их длины и сечения подходят очень аккуратно, проводя точные расчеты.
Что касается длины, то здесь все будет зависеть от угла наклона крыши, с которым было определенно на этапе составления эскиза, и длиною пролета самого здания. По сути, стропильная система – это фермы в виде равнобедренного треугольника, где бедро и есть стропильная нога. Поэтому не составляет особого труда, зная школьную программу по геометрии, рассчитать длину стропил.
А вот что касается сечения, то здесь все намного сложнее. Потому что этот параметр является основой несущей способности крыши в целом. То есть, полученная при расчетах несущая способность кровельной конструкции, состоящая из снежных и ветровых нагрузок, веса кровельного материала и теплоизоляционного пирога, и есть нагрузка, которую стропила должны выдерживать.
Но при выборе сечения учитывают и еще один параметр – шаг установки стропил. Здесь связь такая – чем больше шаг, тем больше должно быть сечение стропильных ног. И наоборот. Поэтому в первую очередь определяют именно монтажный шаг.

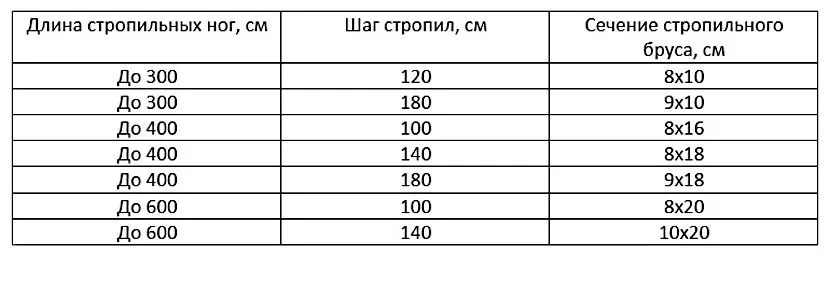

Итак, подведем итог всему вышесказанному по определению сечения элементов стропильной системы. Этот параметр зависит в основном от длины стропильной ноги и шага их установки. В таблице ниже эта зависимость хорошо видна.

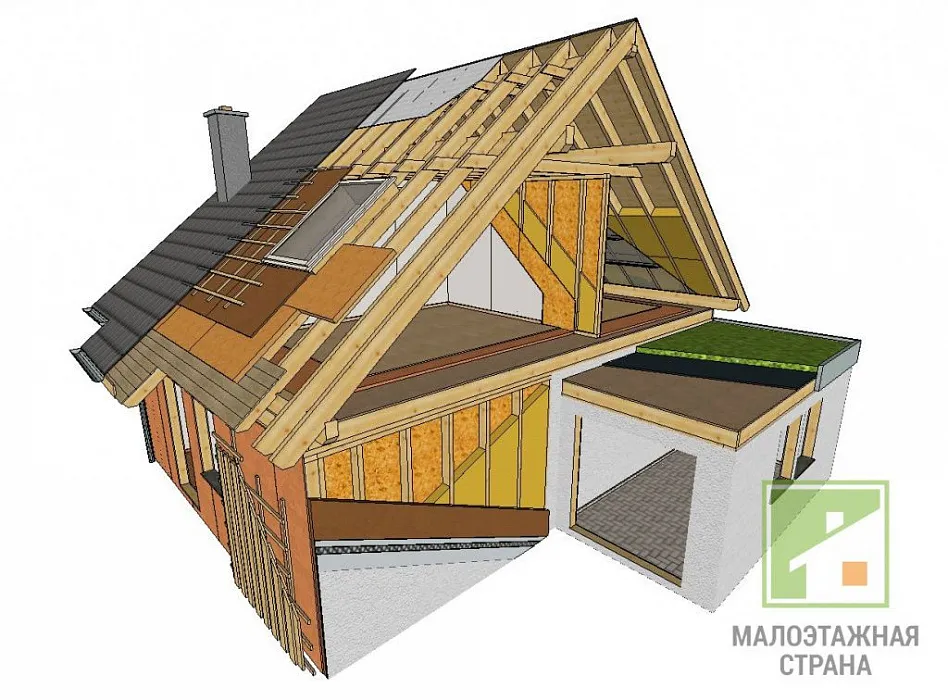

Эскиз выполнен, расчетная часть сделана. Остается только начертить чертеж. Сегодня архитекторы и проектировщики пользуются программами, которые упростили процесс до минимума.
Онлайн калькулятор кровли
Чтобы узнать примерную стоимость кровли различных типов, воспользуйтесь следующим калькулятором:
В видео показано, как можно составить проект стропильной системы с помощью программы:
Типичные ошибки при проектировании
Составленный проект кровли может в себе таить вроде бы незначительные ошибки. Но при сооружении конструкции они могут обойтись застройщику в немалые дополнительные вложения.
Одна из значительных ошибок – неправильно спроектированный вентиляционный зазор. Вентиляция кровли играет важную роль в процессе ее эксплуатации. Именно этот зазор между кровельным материалом и конструкцией крыши продлевает срок эксплуатации всей кровельной системы. Плохо работающая подкровельная вентиляция приводит к гниению пиломатериалов, из которых изготовлены стропильные ноги и обрешетка.
Особое внимание вентиляции надо уделить, если крыша дома утеплена. Некоторые застройщики хотят выделиться среди соседей, украшая карнизы и коньки различными декоративными элементами. Если последние станут причиной закрытия вентиляционных зазоров, то теплоизоляционный пирог просто сгниет уже в первые годы эксплуатации.
Вторая часто встречаемая ошибка – неправильно спроектированная водосточная система. Многие на первое место ставят красоту, а должна на этом месте стоять практичность. Особое внимание надо уделить точному расчету отвода дождевой воды, зависящей от площади ската крыши и среднестатистических осадков. Соответственно элементы водостока выбираются с учетом диаметров желобов и вертикальных трубных стояков.
И третья ошибка – неверный расчет угла наклона кровельной конструкции. Об этом уже упоминалось. Здесь подход такой – чем больше снеговая нагрузка, тем больше угол наклона должен быть.
Заключение по теме
Проект кровли здания или сооружения – документ сложный в плане выполнения. И если кто-то Вам говорит, что его можно сделать самостоятельно, не прибегая к услугам специалистов – это неправда. Тем более, что по закону, дом может строиться исключительно на основании проекта, составленного и утвержденного специалистами.
