Проектирование отопления загородного дома: выполнение расчетов

Одно из ключевых звеньев в создании системы отопления в частном доме — это ее проектирование. Некоторые люди недооценивают сложность этой инженерной системы и считают проектирование менее важным. Однако, ошибки, сделанные в процессе проектирования, могут привести к увеличению потребления топлива, неэффективной работе системы или необходимости частых ремонтов в будущем.

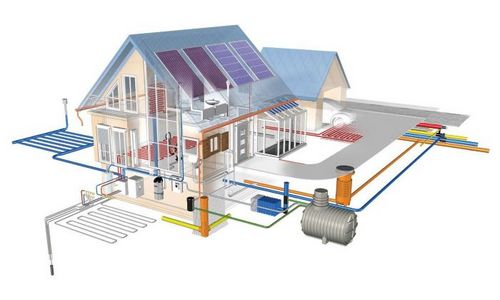

Схема отопления загородного дома.

Содержание:

• Подготовительные работы
• Выполнение специальных расчетов
• Проектирование отопительной системы загородного дома

Чтобы достичь максимальной эффективности и экономичности отопления загородного дома, необходимо произвести целый ряд специальных расчетов для определения параметров проектируемой системы. В них учитывают площадь дома, величину теплопотерь, климатические условия. Проект отопления, составленный специалистом, станет гарантией безопасности, экономической эффективности и комфортного проживания в доме в любое время года.

Подготовительные работы

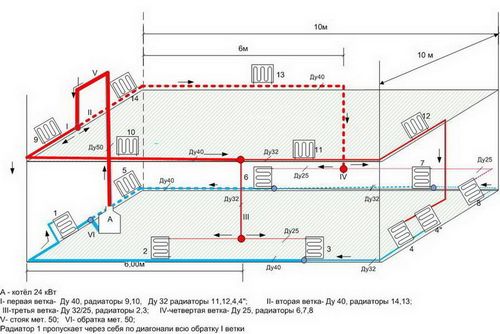

Схема отопления двухэтажного дома.

Лучшим вариантом является проектирование системы отопления на стадии составления проекта строительства частного дома. В некоторых случаях приходится составлять проект для уже построенного дома. В любом случае, следует принимать во внимание:

• строительные материалы, используемые для возведения стен, устройства пола и потолков;
• площадь помещений и высоту потолков;
• количество людей, проживающих в доме;
• количество ванных комнат;
• наличие и площадь теплого пола.

При необходимости специалисты, занимающиеся разработкой проекта, могут дать необходимые рекомендации по дополнительному утеплению конструкции частного дома, что в дальнейшем скажется на стоимости оборудования для отопления и расходах во время его эксплуатации.

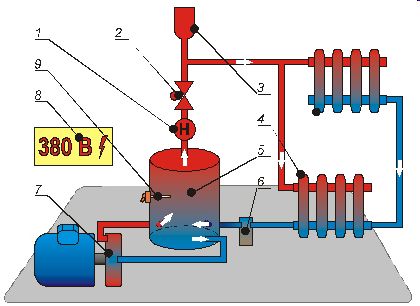

Жидкостное отопление: 1. циркуляционный насос; 2. обратный клапан; 3. расширительный бачок; 4. потребитель; 5. накопительный бак-термос; 6. грязевик; 7. вихревой теплогенератор; 8. автоматика; 9.термодатчик.

Наиболее распространенными являются кирпичные дома. Составляя проект отопления для такого загородного дома, необходимо учитывать:

• теплопроводность кладочного материала. Например, стены из пустотелого кирпича более эффективно будут удерживать тепло в доме;
• толщину стен;
• использование многослойных стеновых конструкций, утепленных современными теплоизоляционными материалами.

Системы отопления для загородного дома из древесины также имеют свои особенности:

• необходимо создать условия, при которых температура внутренней поверхности стен будет больше температуры точки росы;
• равномерный прогрев стен по периметру дома;
• нужно учитывать, что наиболее подвержены образованию конденсата углы здания, поэтому они должны максимально хорошо прогреваться.

Во время проектирования загородного дома необходимо правильно выбрать место для установки отопительного оборудования, продумать, каким образом будут отводиться продукты сгорания, разработать конструкцию дымохода. Также необходимо знать, какой тип топлива будет использоваться.

Вернуться к оглавлению

Выполнение специальных расчетов

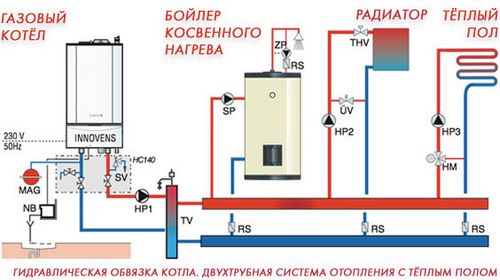

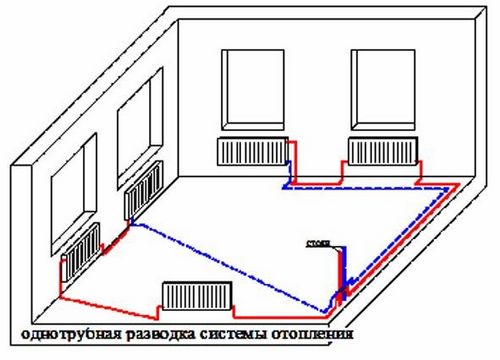

Схема разводки отопления частного дома.

Следующий этап заключается в составлении технико-экономического обоснования разработки отопительной системы для частного дома и произведении предварительных расчетов ее основных параметров. Для этого необходимо:

• сделать теплотехнический расчет;
• составить алгоритм управления;
• составить предварительный план размещения отопительного оборудования и источников тепла.

Для выполнения теплотехнических расчетов принимаются во внимание следующие источники потерь тепла:

• внешняя поверхность стен;
• оконные проемы;
• кровля;
• полы;
• воздухообмен.

Проектирование алгоритма управления отопительной системой предусматривает два варианта. Это может быть отопление загородного дома, в помещениях которого температура регулируется централизовано. Второй вариант предполагает возможность регулирования температуры отдельно в каждом помещении.

Предварительный подбор конфигурации оборудования и расчеты вариантов установки технических средств производятся на основании условий эксплуатации загородного дома, а также с учетом основного и резервного топлива, которое будет использоваться. При этом немаловажное значение имеет стоимость топлива и затраты на содержание всей системы. Проектирование даст возможность обеспечить в дальнейшем работу отопительной системы высокоэффективно при минимальных затратах.

Вернуться к оглавлению

Проектирование отопительной системы загородного дома

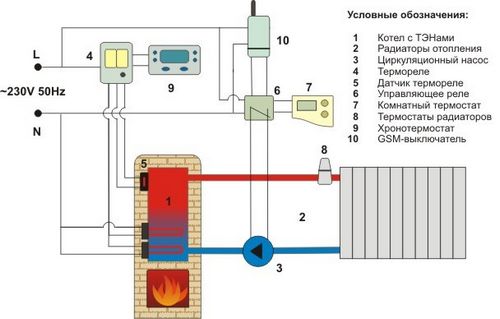

Схема системы отопления двухэтажного загородного дома (коттеджа) на основе печи-камина.

Заключительное проектирование предполагает разработку рабочего проекта системы отопления частного дома. Составление проекта выполняется в следующем порядке:

• проектирование трасс трубопроводов;
• размещают распределительные узлы: коллекторы, запорную арматуру, сервоприводы контуров, регулирующие термоголовки на радиаторы;
• выполнение гидравлического расчета системы для исключения перепадов температуры в помещениях во время эксплуатации, возникновения аварийных ситуаций вследствие перепадов давления в системе отопления;
• подбор производителей отопительного оборудования;
• составление спецификации, в которой указывается стоимость оборудования и комплектующих, применяемых для монтажа системы;
• определение стоимости монтажных работ;
• оформление составленного проекта, соответствующее действующим требованиям контролирующих органов и СНиП;
• согласование составленной документации с государственными контролирующими органами.

Рабочий проект системы отопления загородного дома состоит из пояснительной записки и графической части. Пояснительная записка должна включать:

• описание цели и назначения выполненных проектных работ;
• таблицу исходных данных;
• теплопотери и температурные режимы;
• технологическое решение;
• список используемого оборудования;
• перечень технико-экономических показателей системы отопления;
• эксплуатационные условия;
• требования безопасности.

Графическая часть должна включать следующие материалы:

• схемы расположения отопительного оборудования и приборов, прокладки коммуникаций на каждом этаже с указанием зон обслуживания и диаметра труб;
• аксонометрические схемы теплых полов и системы радиаторов;
• основные узлы отопительной системы;
• указания к выполнению монтажных работ;
• спецификацию используемого оборудования и материалов.

Современные автономные системы отопления позволят создать наиболее комфортные условия для людей, проживающих в загородном доме. Проектирование, выполненное квалифицированными специалистами, обеспечит уверенность в надежности, долговечности и экономической эффективности отопления своего жилища.
