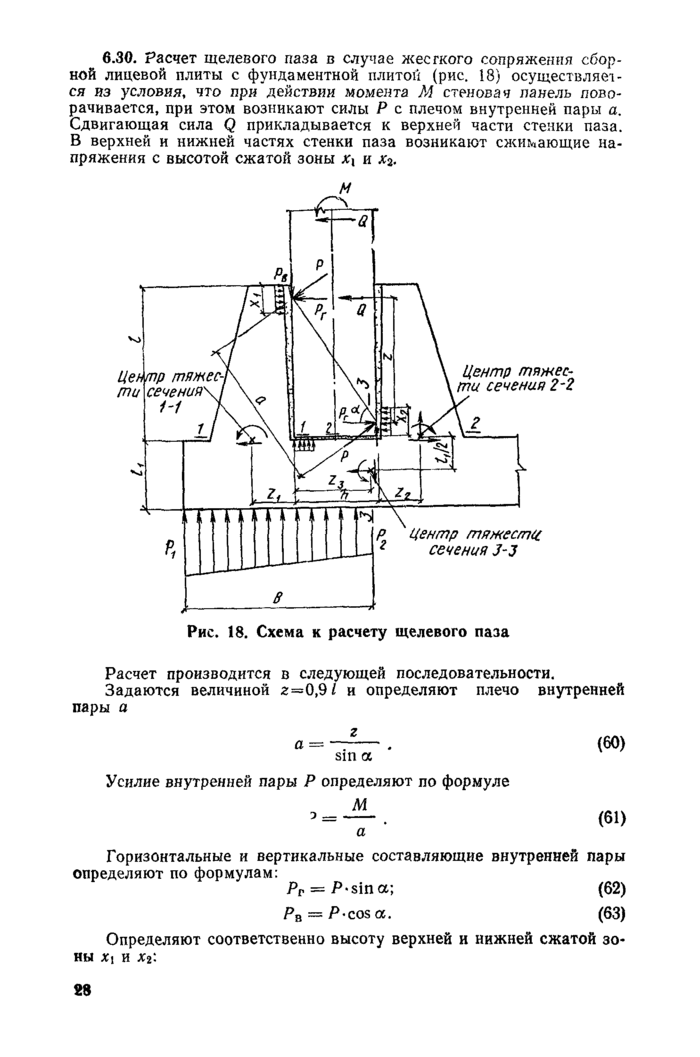

РУКОВОДСТВО ПО ПРОЕКТИРОВАНИЮ ПОДПОРНЫХ СТЕН И СТЕН ПОДВАЛОВ ДЛЯ ПРОМЫШЛЕННОГО И ГРАЖДАНСКОГО СТРОИТЕЛЬСТВА

Рекомендовано к изданию решением секции несущих конструкций НТС ЦНИИПромзданий.

Этот документ разработан в соответствии с разделами II-15-74* и II-91-77** СНиП и включает в себя ключевые концепции для проектирования и расчета подпорных стен из монолитного и сборного железобетона. В нем представлены примеры расчетов и таблицы с необходимыми коэффициентами, которые упрощают процесс расчета. Кроме того, документ содержит рекомендации для расчета стен подвалов как промышленных, так и гражданских зданий.

________________

* На территории Российской Федерации документ не действует. Действуют СНиП 2.02.01-83, здесь и далее по тексту.

** На территории Российской Федерации документ не действует. Действуют СНиП 2.09.03-85. — Примечания изготовителя базы данных.

Для инженерно-технических работников проектных и строительных организаций.

Руководство разработано ЦНИИПромзданий Госстроя СССР (кандидаты техн. наук Н.А.Ушаков, А.М.Туголуков, инженеры И.Д.Залещанский, Ю.В.Фролов, С.В.Третьякова) — разд.1-9, прил.1-5 при участии институтов: НИИОСП им. Н.М.Герсеванова Госстроя СССР (д-р техн. наук Е.А.Сорочан, кандидаты техн. наук А.В.Вронский, А.С.Снарский) — разд.5 и 6; Киевского Промстройпроекта Госстроя СССР (инженеры В.А.Козлов, С.И.Савускан) — разд.2, 3, 7, прил.4; Гипроречтранса Минречфлота РСФСР (д-р техн. наук В.Б.Гуревич, канд. техн. наук В.Э.Даревский, инж. М.А.Орлова) — разд.5 и 6 и Фундаментпроекта Минмонтажспецстроя СССР (инженеры В.К.Демидов, М.Л.Моргулис, И.С.Рабинович) — разд.6, 8, 9, прил. 2.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Руководство распространяется на проектирование гравитационных подпорных стен для промышленного и гражданского строительства, возводимых на естественных основаниях, а также на проектирование стен подвалов промышленных и гражданских зданий.

1.2. Руководство не распространяется на проектирование подпорных стен магистральных дорог, гидротехнических сооружений, подпорных стен специального назначения (противооползневые, противообвальные и др.), а также на проектирование подпорных стен, предназначенных для строительства в особых условиях (на вечномерзлых, набухающих, просадочных грунтах, на подрабатываемых территориях и др.).

1.3. Проектирование подпорных стен и стен подвалов должно осуществляться на основании:

чертежей генерального плана (горизонтальная и вертикальная планировка);

отчета об инженерно-геологических изысканиях;

технологического задания, содержащего данные о нагрузках и при необходимости особые требования к проектируемой конструкции, например, требования по ограничению деформаций и др.

1.4. Конструкция подпорных стен и стен подвалов должна устанавливаться по данным сравнения вариантов, исходя из технико-экономической целесообразности их применения в конкретных условиях строительства с учетом максимального снижения материалоемкости, трудоемкости и стоимости строительства, а также с учетом условий эксплуатации конструкций.

1.5. Подпорные стены, сооружаемые в населенных пунктах, следует проектировать с учетом архитектурных особенностей этих пунктов.

1.6. При проектировании подпорных стен и стен подвалов должны приниматься конструктивные схемы, обеспечивающие необходимую прочность, устойчивость и пространственную неизменяемость сооружения в целом, а также отдельных элементов его на всех стадиях возведения и эксплуатации.

1.7. Элементы сборных конструкций должны отвечать условиям индустриального изготовления их на специализированных предприятиях.

Целесообразно укрупнять элементы сборных конструкций, насколько это позволяют грузоподъемность монтажных механизмов, а также условия изготовления и транспортирования.

1.8. Для монолитных железобетонных конструкций следует предусматривать унифицированные опалубочные и габаритные размеры, позволяющие применять типовые арматурные изделия и инвентарную опалубку.

1.9. В сборных конструкциях подпорных стен и стен подвалов конструкции узлов и соединений элементов должны обеспечивать надежную передачу усилий, прочность самих элементов в зоне стыка, а также связь дополнительно уложенного бетона в стыке с бетоном конструкции.

1.10. Проектирование конструкций подпорных стен и стен подвалов при наличии агрессивной среды должно вестись с учетом дополнительных требований, предъявляемых главой СНиП III-23-76*.

________________

* На территории Российской Федерации документ не действует. Действуют СНиП 3.04.03-85. — Примечание изготовителя базы данных.

1.11. Проектирование мер защиты железобетонных конструкций от электрокоррозии должно производиться с учетом требований СН 65-76* «Инструкция по защите железобетонных конструкций от коррозии, вызываемой блуждающими токами».

________________

* На территории Российской Федерации документ не действует. Действуют СНиП 2.03.11-85 . — Примечание изготовителя базы данных.

1.12. При проектировании подпорных стен и стен подвалов следует, как правило, применять унифицированные типовые конструкции.

Проектирование индивидуальных конструкций подпорных стен и стен подвалов допускается в тех случаях, когда параметры и нагрузки для их проектирования превосходят параметры и нагрузки для типовых конструкций, либо когда применение типовых конструкций невозможно исходя из местных условий осуществления строительства.

1.13. В Руководстве рассматриваются подпорные стены и стены подвалов при засыпке их однородным грунтом.

2. МАТЕРИАЛЫ ДЛЯ ПОДПОРНЫХ СТЕН

2.1. В зависимости от принятого конструктивного решения подпорные стены могут возводиться из железобетона, бетона, бутобетона и каменной кладки.

2.2. Выбор материала для подпорных стен обусловливается технико-экономическими соображениями, требованиями долговечности, условиями производства работ, наличием местных строительных материалов и средств механизации.

2.3. Железобетонные и бетонные подпорные стены рекомендуется проектировать из бетона проектной марки по прочности на сжатие:

для сборных железобетонных конструкций — М 200, М 300, М 400;

для монолитных железобетонных и бетонных конструкций — М 150, М 200.

Предварительно напряженные железобетонные конструкции следует преимущественно проектировать из бетона марки М 300, М 400, М 500, М 600. Для бетонной подготовки следует применять бетон марки М 50 и М 100.

2.4. Для кирпичных подпорных стен следует применять хорошо обожженный красный кирпич марки не ниже М 200 на растворе марки не ниже М 25, а при очень влажных грунтах — не ниже М 50. Применение силикатного кирпича не допускается.

2.5. Бутовая и бутобетонная кладка для подпорных стен должна быть выполнена из камня марки не ниже 150-200 на портландцементном растворе марки не ниже 50.

2.6. Для конструкций, подвергающихся попеременному замораживанию и оттаиванию, в проекте должна быть оговорена марка бетона по морозостойкости.

Проектная марка бетона по морозостойкости для железобетонных конструкций подпорных стен назначается в зависимости от температурного режима их эксплуатации в соответствии с табл.1. Температурный режим эксплуатации устанавливается исходя из значения расчетной зимней температуры наружного воздуха в районе строительства.

Таблица 1

Температурный режим эксплуатации подпорных стен	Минимальная проектная марка бетона по морозостойкости
Ниже: -40 °С	Мрз 150
от -20 °С до -40 °С вкл.	Мрз 75
от -5 °С до -20 °С вкл.	Мрз 50

Примечание. Расчетная зимняя температура наружного воздуха принимается как средняя температура воздуха наиболее холодной пятидневки в зависимости от района строительства.

Требования к бутобетону и каменной кладке по морозостойкости предъявляются те же, что и к бетонным и железобетонным конструкциям.

2.7. Для армирования железобетонных конструкций, выполняемых без предварительного напряжения, следует применять стержневую горячекатаную арматурную сталь периодического профиля классов A-III и A-II по ГОСТ 5781-75. Для монтажной (распределительной) арматуры допускается применение горячекатаной арматуры класса A-I по ГОСТ 5781-75 или обыкновенной арматурной гладкой проволоки класса B-I по ГОСТ 6727-53*.

________________

На территории Российской Федерации документ не действует. Действует ГОСТ 5781-82, здесь и далее по тексту.

На территории Российской Федерации документ не действует. Действует ГОСТ 6727-80. — Примечания изготовителя базы данных.

При расчетной зимней температуре ниже минус 30 °С арматурная сталь класса A-II марки ВСт5пс2 к применению не допускается.

2.8. В качестве напрягаемой арматуры предварительно напряженных железобетонных элементов следует преимущественно применять термически упрочненную арматуру классов Ат-VI и Ат-V по ГОСТ 10884-78*.

________________

* На территории Российской Федерации документ не действует. Действует ГОСТ 10884-94, здесь и далее по тексту. — Примечание изготовителя базы данных.

Допускается также применять горячекатаную арматуру классов A-V, A-IV по ГОСТ 5781-75 и термически упрочненную арматуру класса Ат-IV по ГОСТ 10884-81.

При расчетной зимней температуре ниже минус 30 °С арматурная сталь класса A-IV марки 80С к применению не допускается.

2.9. Анкерные тяги и закладные элементы должны приниматься из прокатной полосовой стали класса С 38/23 (ГОСТ 380-71*) марки ВСт3кп2 при расчетной зимней температуре до минус 30 °С включительно и марки ВСт3пс6 при расчетной температуре от минус 30 °С до минус 40 °С. Для анкерных тяг рекомендуется также сталь С 52/40 марки 10Г2С1 при расчетной зимней температуре до минус 40 °С включительно. Толщину полосовой стали следует принимать не менее 6 мм. Возможно также применение для анкерных тяг арматурной стали класса А-III.

________________

На территории Российской Федерации документ не действует. Действуют: в части требований к сортовому и фасонному литью ГОСТ 535-2005; в части марок и химического состава ГОСТ 380-2005; в части требований к толстолистовому прокату ГОСТ 14637-89. — Примечание изготовителя базы данных.

2.10. В сборных железобетонных и бетонных элементах монтажные (подъемные) петли должны выполняться из арматурной стали класса A-I (марок ВСт3сп2 и ВСт3пс2) или из стали класса A-II (марка 10ГТ).

При расчетной зимней температуре ниже -40 °С применение для петель стали ВСт3пс2 не допускается.

3. ТИПЫ ПОДПОРНЫХ СТЕН

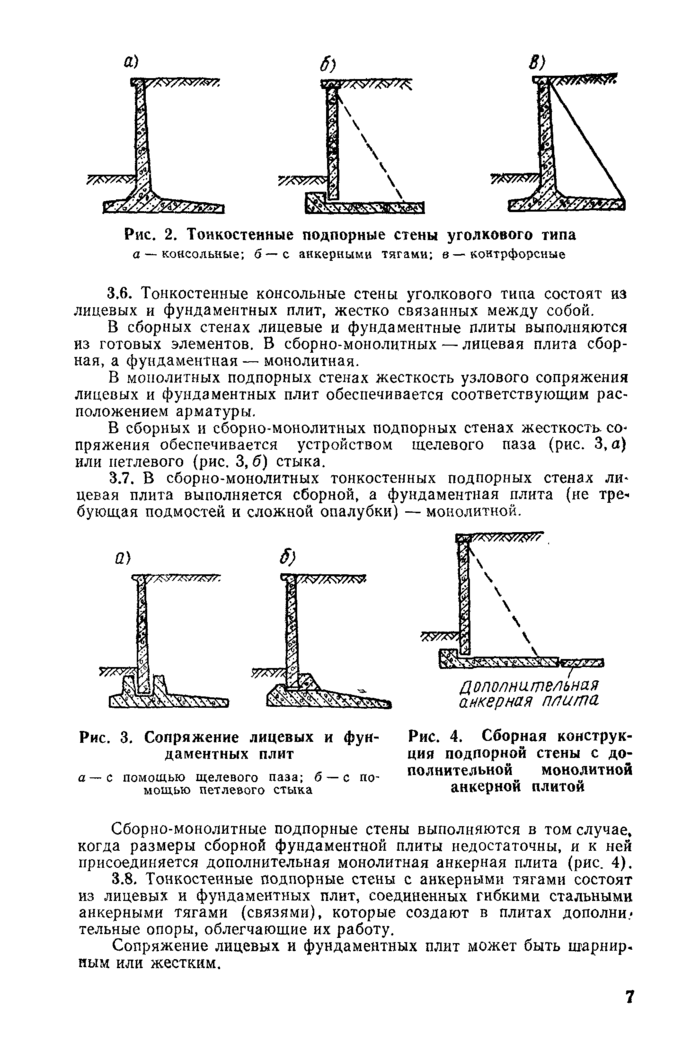

3.1. Подпорные стены по конструктивному решению подразделяются на массивные и тонкостенные.

В массивных подпорных стенах их устойчивость на сдвиг при воздействии горизонтального давления грунта обеспечивается в основном собственным весом стены.

В тонкостенных подпорных стенах их устойчивость обеспечивается собственным весом стены и весом грунта, вовлекаемого конструкцией стены в работу.

Как правило, массивные подпорные стены более материалоемки и более трудоемки в возведении, чем тонкостенные, и могут применяться при соответствующем технико-экономическом обосновании (например, при возведении их из местных материалов, отсутствии сборного железобетона и т.д.).

3.2. Массивные стены могут возводиться из монолитного бетона, сборных бетонных блоков, бутобетона и каменной кладки.

По форме поперечного сечения массивные стены могут быть:

с двумя вертикальными гранями (рис.1, а);

с вертикальной лицевой и наклонной тыльной гранью (рис.1, б),

с наклонной лицевой и вертикальной тыльной гранью (рис.1, в),

с двумя наклонными в сторону засыпки гранями (рис.1, г),

со ступенчатой тыльной гранью (рис.1, д),

с ломаной тыльной гранью (рис.1, е).

Рис.1. Массивные подпорные стены

а — с двумя вертикальными гранями; б — с вертикальной лицевой и наклонной тыльной гранью; в — с наклонной лицевой и вертикальной тыльной гранью; г — с двумя наклонными в сторону засыпки гранями; д — со ступенчатой тыльной гранью; е — с ломаной тыльной гранью

3.3. Стены с наклонными гранями (переменного сечения, утончающиеся кверху) менее материалоемки, чем стены с двумя параллельными гранями.

При наличии наклонной в сторону от засыпки тыльной грани в работу подпорной стены включается масса грунта, расположенного над этой гранью. В стенах с двумя наклонными в сторону засыпки гранями интенсивность горизонтального давления грунта уменьшается, но возведение стен такого сечения является более сложным.
