Проекты бань из газосиликатных блоков — чертежи, фото и собственное строительство

Технологии в области строительства стремительно развиваются. Новые материалы появляются, обеспечивая возможность строительства с высокой скоростью и сохранением качества. Газобетон, несмотря на свою не новую историю, простирающуюся на три-четыре десятилетия, до недавнего времени не применялся для возведения бань из-за его выраженной гигроскопичности. Если вы рассматриваете проект строительства бани из блоков, данная информация может оказаться важной.

Баня из газосиликата может строится «в один руки», причем пройцесс идет быстро: блоки большие, но легкие

Стоит только помнить, что газобетоны производят по двум технологиям. При производстве одних твердение происходит в автоклаве — это гоазобетон и газосиликат. При производстве других (пенобетон) просто добавляется пенообразователь, потом вспененный раствор заливается в формы и твердеет на воздухе.

Более качественным считается автоклавный ячеистый бетон. Автоклав — оборудование это недешовое, так что кустарным способом материал не изготовишь. Это отражается на стоимости — газосиликат дороже, чем пенобетон — но геометрия материала и его качество обычно намного лучше. Так как швы между блоками желательно делать как можно тоньше, то геометрия очень важна. Потому при покупке ищите блоки газосиликата с наименьшими отклонениями. Даже если они будут дороже, в результате вы сэкономите: клей стоит прилично, если получиться делать шов 1-2 мм, его расход будет небольшим. К тому же при таком шве меньше будут потери тепла, а это значит, что меньше можно будет делать слой утеплениея (если будуту утеплять) и меньше уйдет топлива на нагрев бани.

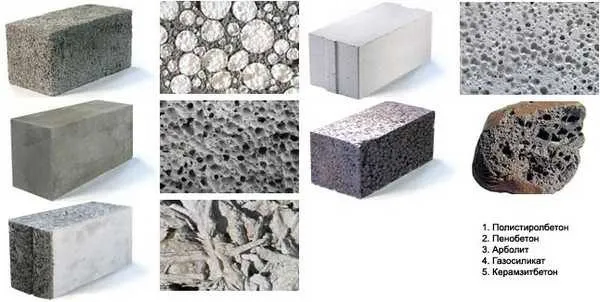

Отличить газосиликат легко: из-за того, что вяжущим элементом в нем выступает известь, он имеет белый цвет. Остальные пористые бетоны серого цвета.

Газосиликатный блок отличить легко: по цвету

Содержание статьи

• Проекты планировки
  • 1.1 Планировка бани 6*4,45 м
  • 1.2 Баня 5*5 с террасой
  • 1.3 Проект баня 6*6 из газосиликатных блоков с террасой
• Особенности строительства из газосиликата
• Вентиляция
• Утепление
• Отделка в парилке и моечной
• Кровля

Проекты планировки

Иногда при строительстве бань из газосиликата возникают трудности с планировкой и расположением помещений. Идею можно взять из готовых проектов, при необходимости, немного видоизменить.

Если речь идет о небольших банях, то в них чаще всего имеются три помещения: комната отдыха, которая совмещена с раздевалкой, моечная и парилка. К некоторым пристраивается веранда или крыльцо.

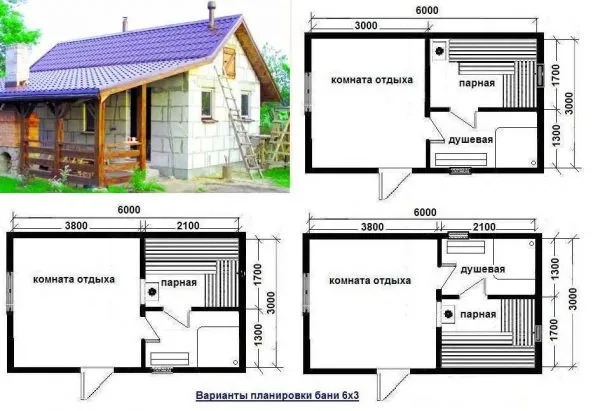

Варианты планировки бани 6 на 3 из газосиликатных блоков

Бани средних размеров уже могут иметь выделенную раздевалку, а также тамбур или холл. Тамбур или холл желательны, так как если входная дверь ведет сразу в комнату отдыха, то зимой каждое открывание двери грозит резким снижением температуры. Потому хоть маленький тамбур нужен. Если выгородить его из комнаты отдыха возможности нет, то можно пристроить снаружи. Пусть он будет небольшой, но закрытый и утепленный.

О том, нужна ли раздевалка, никто не спорит (если место позволяет). Спор идет о том, куда должна выходить ее дверь. Вариантов, собственно два: в мойку и комнату отдыха. Оба неидеальны. Если двери раздевалки выходят в комнату отдыха, раздевшись, придется проходить через нее. Если там никого нет — это одно, а если народ отдыхает — это уже другое. Второй вариант — двери выходят в моечную — этого недостатка, как правило, лишен. Но зато в таком помещении одежда будет сырая. Так что приходится выбирать: или обнаженное дефиле или сырая одежда. Хотя решить проблему сырости можно сделав хорошую принудительную вентиляцию в раздевалке: приточное отверстие внизу, вытяжное — вверху, а в нем вытяжной вентилятор.

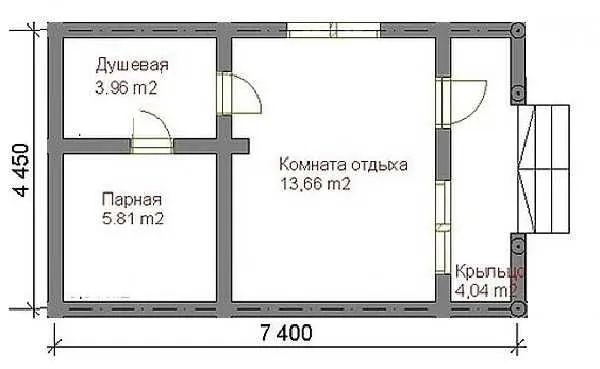

Планировка бани 6*4,45 м

Полностью в плане баня имеет большую длину -7,4 м так как к ней пристроена веранда. Состоит она из трех помещений:

Проект бани из газосиликата 6х4

• комната отдыха 13,66 м2;
• мойка площадью 4 м2;
• парилка 5,8 м2;
• веранда 4 м2.

В этом случае тамбур можно будет сделать, сдвинув ступеньки и поставив двери. А раздевалку можно выгородить в противоположном от входа конце комнаты отдыха. Тогда, правда придется ставить не такое большое окно, или сделав два небольших: оно в комнате отдыха, второе — в раздевалке.

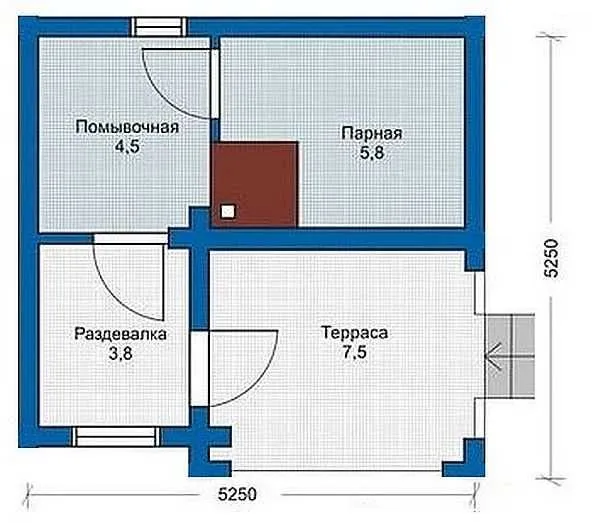

Баня 5*5 с террасой

В этой планировке бани из газосиликата сделана довольно большая терраса — она имеет площадь 7,5 квадратов. (Проекты бань с террасами есть тут) Из внутренних помещений самый большой размер у парилки — 5,8 м2, все остальные меньше. Нестандартное решение. Обычно парную делают небольшой. Но почему бы и нет. Печка установлена в простенке между парной и моечной.

Проекты бани из газосиликата 6х4

Площади помещений:

• комната отдыха/раздевалка 3,8 м2;
• мойка 4,5 м2;
• парилка 5,8 м2;
• веранда 7,5 м2.

Вариантов изменений тут нет: небольшие размеры помещений не позволяют никаких вольностей. Зато на веранде можно будет приятно провести время в теплое время года.

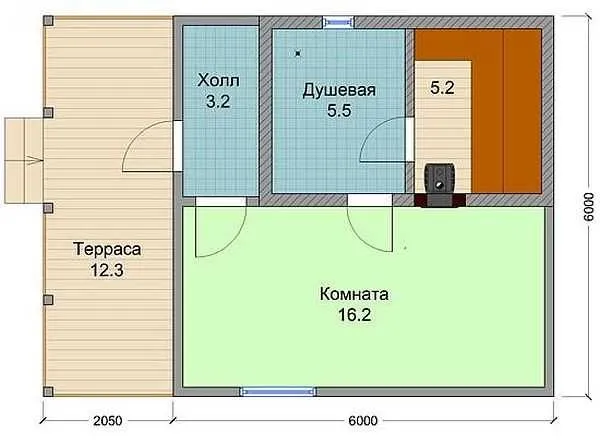

Проект баня 6*6 из газосиликатных блоков с террасой

В этой планировке 6*6 — размер самой бани, а терраса — это еще два метра. Итого в плане вся постройка будет занимать 6*8 метров. Подход более стандартный: самая большая площадь у комнаты отдыха. Парилка и моечная имеют почти равные рамеры.

Проект бани из пенобетона с террасой и большой комнатой отдыха

Печка стоит так, что топится она из комнаты отдыха. Решение неоднозначное. По отоплению все хорошо: в комнате отдыха будет тоже тепло. Но вот если нужно будет подложить дров, а в бане людей вне парилки не будет, придется проходить через душевую и выходить в комнату отдыха. Страшного-то ничего, но не всем такой вариант понравится. Хотя установка печи именно с выносной топкой — самый популярый в последнее время вариант.

Площади помещений в бане 6 на 6:

• комната отдыха 16,2 м2;
• мойка 5,5 м2;
• парилка 5,2 м2;
• холл 3,2 м2;
• терраса 12,3 м2


  Чертеж бани из газосиликата

Особенности строительства из газосиликата

Заливка фундамента и возведение стен при строительстве бани ничем не отличаются от аналогичных процессов при строительстве дома. Фундамент под бани чаще делают ленточный, глубина — ниже промерзания грунта. Ширина ленты зависит от размеров блока, который будет использован при строительстве.

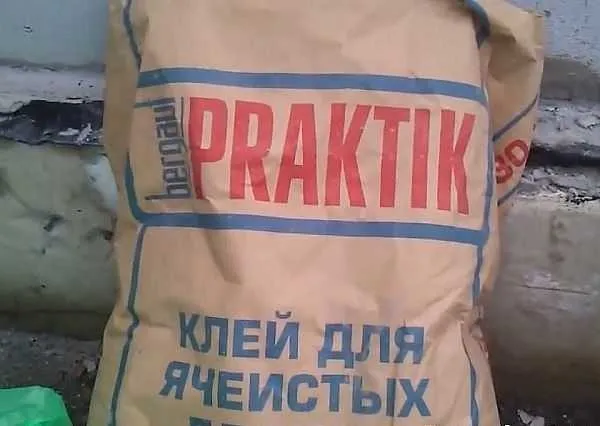

Клей для газосиликата — ячеистых беторов. Разводится водой. Дозировка и порядок указаны на упаковке

Особое внимание необходимо уделить горизонтальной гидроизоляции. Раньше, да и сегодня, чаще всего кладут рубероид в два слоя. Но рубероид — битумная мастика, нанесенная на слой строительного картона. В свое время это был неплохой материал, и альтернативы ему просто не было. Но у него есть один очень существенный недостаток: не самый длительный срок эксплуатации (35 лет в зависимости от условий). Сегодня есть похожие рулонные материалы, сделанные по той же практически технологии, но на основе стеклоткани (более прочные) или стелохолста. Лучше использовать их — они более эластичны и долго не теряют своих свойств.

Кладут газосиликат на специальный клей, который разводится водой до полужидкого состояния. На цементно-песчаный раствор укладывают только нижний ряд. Все остальные — на тонкий слой клея (не более 5 мм, а лучше — 1 мм). Каждые 3-4 ряда рекомендуется укладывать два прутка арматуры (ребристая диаметром 12-14 мм). Под них вырезают штробы при помощи дисковой пилы, болгарки или ручного штробореза, который делают специально для пенобетонов.

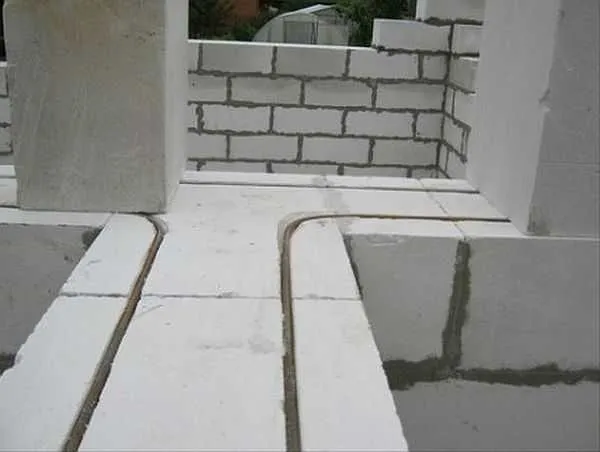

Обратите внимание на то, как укладывается арматура в местах примыкания стен — она загибается и кладется целый кеусок

Клеящий состав наносят при помощи каретки или специальной кельмы — совка с зубчиками. Зачищают блок от пыли, грязи, на торец, которым будет он стыковаться со следующим блоком, наносят клей, и аккуратно кладут. Поправляют положение резиновой киянкой.

Кладка ведется аналогично кирпичной — с перевязкой — перекрывая шов нижнего ряда телом блока в следующем ряду. Чтобы ряды кладки были ровными, пользуются строительным уровнем, натягивают шнур — причалку. Вертикальность стен и углов контролируют строительным отвесом.

При укладке блоков швы делают очень тонкими — не более 5 мм. Это позволяет не очень тратиться на клей, но еще и повышает теплоизоляционные характеристики стены. Клей хорошо проводит тепло, потому, чем меньше мостики холода — тем лучше. Слой наносят при помощи специальной кельмы или каретки. При необходимости разровнять его можно большим зубчатым шпателем, которым обычно пользуются плиточники.

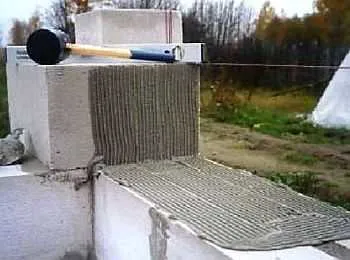

Наносят клей на спинку уложенного блока и на боковину стоящего рядом

Более подробно об инструменте для работы с пеноблоками читайте в статье «Как выбрать кельмы-мастерки и другой инструмент»

Так как газосиликат материал мягкий, нести какие-либо серьезные нагрузки они не могут. Потому при устройстве пола, лаги опирают на фундамент. Его специально делают шире блоков, а край стены совмещают с краем ленты. В некоторых случаях блоки сдвигают сантиметров на 10 наружу. Получается что стена как бы нависает над фундаментом. Таким нехитрым приемом увеличивают внутренние размеры помещений. А получившаяся впадинка затем закрывается утеплителем (пенополистирольными плитами) и гидроизоляцией. О гидроизоляции фундамента читайте тут.

С кровлей ситуация стандартная: на верхний ряд укладывают толстый деревянный брус — мауэрлат, и к нему уже крепят всю систему. Есть второй вариант: заливка армопояса. Тогда ставят опалубку или используют специальный U-образные блоки, в которые укладывают четыре связанных между собой прутка арматуры (толщина продольных 10-12 мм, поперечных 6-8 мм).

По толщине стены. Рекомендуемая — 25-35 см, в зависимости от региона. По плотности — чаще всего используются газосиликаты двух марок D400 и D500. Первый имеет меньшую плотность, второй — большую, соответственно D500 более прочный. Но по теплоизоляционным характеристикам лучше D400 — стены, сложенные с его использованием теплее.

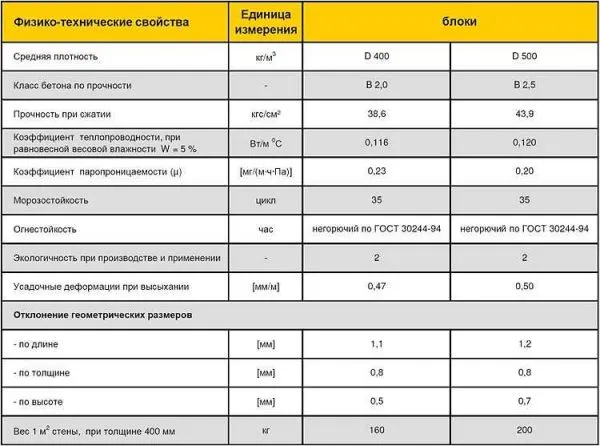

Таблица характеристик газосиликата разной плотности

Вентиляция

При строительстве бань из любого материала основная задача — обеспечить хорошую просушку всех помещений после бани. Тогда и проблем с грибками и плесенью не будет.

При строительстве бани из газосиликатных блоков своими руками, не забудьте оставить в каждом помещении вентиляционные отверстия вверху и внизу стены. Их, наверное, можно будет вырезать потом, но зачем усложнять себе жизнь. Чтобы во время парения из них не тянуло, их закрывают дверками. И в помещение они не выходят — заканчиваются под утеплителем. Их задача — удалить после посещения парилки весь пар из-под обшивки.

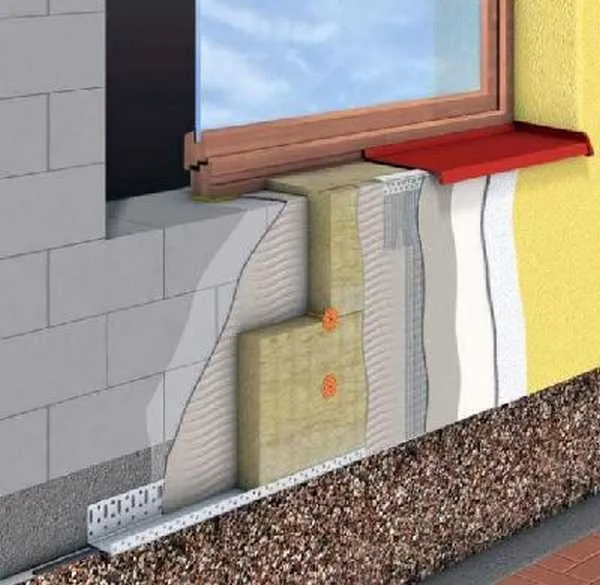

Один из вариантов наружного утепления стен из пеноблоков с последующей отделкой

Утепление

Снаружи баню из газосиликатных блоков утепляют в зависимости от региона. В средней полосе России достаточно 10 см базальтовой ваты. В более северных регионах, ее необходимо больше, в южных — меньше. Применение минеральных ват связано с определенными трудностями: она боится влаги и в мокром виде теряет свои свойства. А если мокрой замерзнет, то просто раскрошится. Но и это еще не все. Так как пеноблок довольно гигроскопичен, его тоже нужно защитить от влаги. Потому предварительно, перед укладкой утеплителя, его обрабатывают пропиткой типа Пенетрон или Кальматрон. После высыхания можно приступать к теплоизоляции.

Исходя из всего этого, имеет смысл потратиться на покупку экструдированного пеополистирола. Он сам не впитывает воду и не проводит ее, имеет низкую теплопроводность, не повреждается грызунами и насекомыми. Этот один материал, уложенный без щелей, будет одновременно гидро- и теплоизоляцией.

Поверх утеплителя набивают обрешетку, а к ней уже обшивку. На пенополистирол можно крепить малярную сетку, а по ней штукатурить — если такой вид отделки вас прельщает больше.

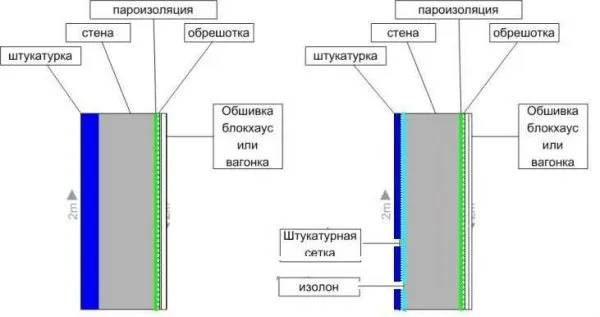

Варианты отделки и утепления стен из пенобетона

Внутри парилку утеплят так (от стены — в парилку):

• пропитка на основе цемента, уменьшающая гигроскопичность;
• брусок 50*40 м;
• между ними теплоизолятор;
• паро- и гидробарьер — обычно фольгированная пленка (стыки и мета крепления проклеиваете специальным скотчем — купите там же, где и пленку);
• контробрешетка не менее 2,5 см толщины;
• вагонка.

В других комнатах, включая моечную, можно утеплитель не укладывать. Если моечную панируете тоже обшивать вагонкой, то должна оставаться пароизоляционная пленка. Она может быть уже не фольгированной (это в основном только для парилок), но и она, и пропитка должны быть. В остальных, «сухих» помещениях, остается пропитка (влажность все равно высокая), обрешетка, а к ней набита вагонка.

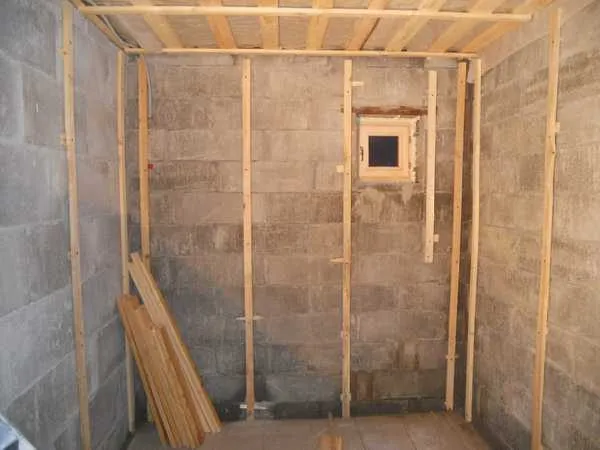

По стенам набита обрешетка — подготовка к укладке утеплителя

Утепление потолка в парилке стандартное (снизу-вверх, если смотреть из парилки):

• вагонка;
• пароизоляционная пленка (фольга);
• черновой потолок;
• утепление со стороны чердака.

Причем между вагонкой и пароизоляцией необходим вентиляционный зазор. Его организуют при помощи контробрешетки. Подробнее об утеплении потолка парилки читайте в статье «Как утеплить потолок в бане своими руками»

Отделка в парилке и моечной

Как ни старайся делать тщательно пароизоляцию, вода все равно просочится под все слои и осядет в стене. Чтобы минимизировать ее количество, лучше стены в моечной отделать плиткой. Боитесь, что будет холодно, сделайте теплый пол (можно и стены).

В парилке тоже пол и часть стены — на высоту 10 см или выше — выложите плиткой. А дальше уже весь «пирог» по полной программе.

Если при строительстве бани из газосиликата своими руками вы учтете все эти нюансы, будет вас она радовать долгие годы.

Кровля

Особенность у кровли одна: кровельный материал должен быть легким. Это может быть:

• мягкая кровля — из рулонных материалов или мягкой битумной черепицы;
• профнастил;
• металлочерепица;
• деревянная кровля.

Крепится вся система к мауэрлату, а он — к верхнему армопоясу длинными шпильками. При креплении стропильной системы все крепится только к брусу. Крепить к стенам не стоит — толку от этого нет: газосиликат не выдерживает длительных точечных нагрузок, крошится и трескается. Потому и необходим армопояс.

Что входит в строительство бани под ключ?

Строительство бани под ключ включает в себя следующие этапы:

1. Подготовка проекта: включает в себя разработку дизайна, выбор материалов, определение размеров бани и расположения комнат.

2. Земляные работы: включают в себя подготовку фундамента, ямы для печи, банного котла и дымохода.

3. Строительство стен: стены бани могут быть построены из дерева, кирпича, блоков или газобетона.

4. Установка кровли: для бани обычно выбирают крышу из металлочерепицы, профнастила или шифера.

5. Установка дверей и окон: для бани следует выбирать двери и окна, устойчивые к высокой влажности.

6. Внутренняя отделка: включает в себя укладку плитки, установку отделки потолка, окон, дверей и настенных панелей.

7. Установка системы вентиляции: система вентиляции должна обеспечивать поступление свежего воздуха и удаление влажного воздуха из бани.

8. Установка системы отопления: отопление может быть осуществлено при помощи печи, каменки, инфракрасных панелей или электрического подогрева пола.

9. Установка системы водоснабжения: в бане могут быть установлены краны, души, раковины и другое оборудование для удобства посетителей.

10. Установка освещения: освещение в бане должно быть ярким, но при этом не должно мешать расслаблению и отдыху.

11. Установка мебели и аксессуаров: в бане могут быть установлены лавки, крючки для полотенец, зеркала и другие аксессуары.

12. Подготовка к эксплуатации: перед использованием баню необходимо протестировать все системы и убедиться в их правильной работе.

Стоимость строительства бани под ключ может варьироваться в зависимости от региона, размера и материалов, используемых при строительстве. Обычно цена может составлять от нескольких сотен до нескольких десятков тысяч долларов.
