Профиль гипсокартона: основные виды, размеры и как правильно рассчитать каркас

Если вы планируете установить гипсокартонные перегородки, вам необходимо знать о разных видах и размерах профиля гипсокартона. От правильного выбора зависит качество и надежность вашей конструкции. В этой статье вы узнаете, как выбирать профиль гипсокартона, а также как правильно рассчитать каркасы.

Гипсокартонные системы потому и называются системами, что их монтаж продуман до мелочей и обеспечивается всеми элементами крепления, вплоть до специальных шурупов (саморезов). Основу этих систем составляют профиля, из которых формируется каркас. В этой статье рассказывается о том, какими бывают профиля и, как их правильно выбрать.

Содержание

• 1 Материалы изготовления
• 2 Разновидности профилей
  • 2.1 Профиля для формирования каркаса
  • 2.2 Дополнительные элементы
  • 2.3 Длина профилей
• 3 Критерии выбора профилей
  • 3.1 В зависимости от толщины металла
  • 3.2 В зависимости от производителя
• 4 Подсчет количества профилей
  • 4.1 Расчеты для одной стены
  • 4.2 Расчет количества профилей для потолка
• 5 В заключение

Материалы изготовления

Основными материалами изготовления профилей для гипсокартона является сталь и алюминий. Как правило, встречаются профиля из стали, причем оцинкованные, а также обычные, хотя встречаются они достаточно редко. Что касается профилей из алюминия, то они достаточно дорогие, хотя и обладают весьма неплохими характеристиками.

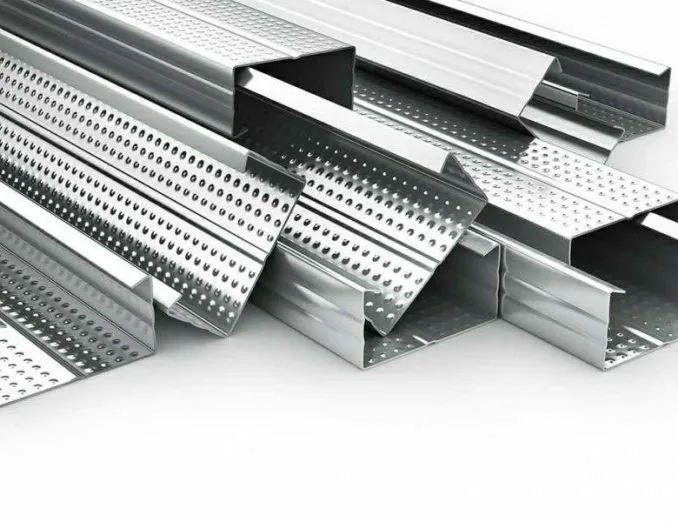

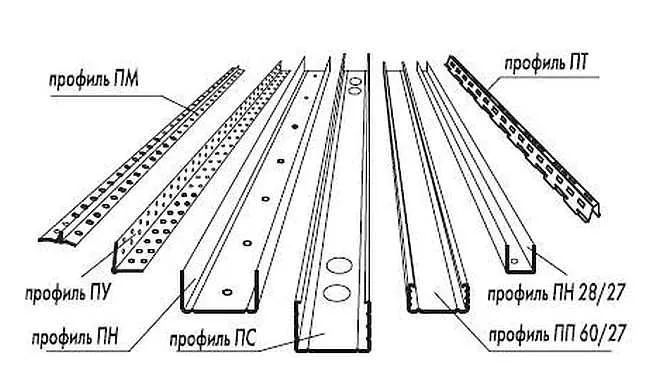

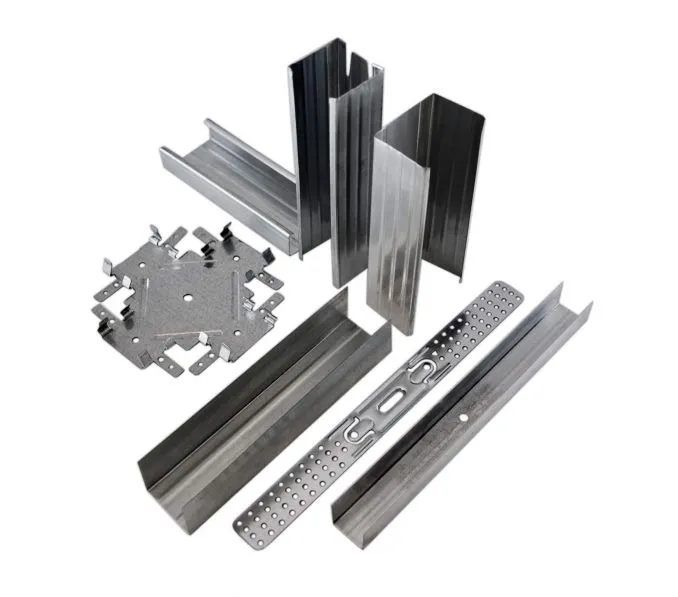

Это основные виды профилей для ГКЛ

Стальные профиля могут быть не только оцинкованными, но и обычными, которые используются в помещениях с нормальными условиями эксплуатации. Что касается помещений с повышенной влажностью, то в них лучше использовать оцинкованные профиля, хотя они несколько дороже обычных профилей из стали.

Разновидности профилей

Профиль для гипсокартона: надо знать, размеры, виды, назначение

В строительных магазинах продается не только гипсокартон, но и различные профиля, которые отличаются, как формой, так и размерами. Каждый вид профилей предназначается для определенных технологических этапов, при этом они вместе формируют определенный вид каркаса, к которому затем крепится гипсокартон.

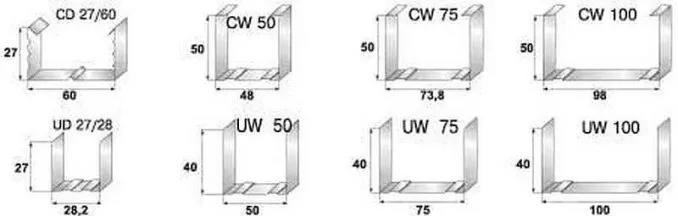

Профиля для формирования каркаса

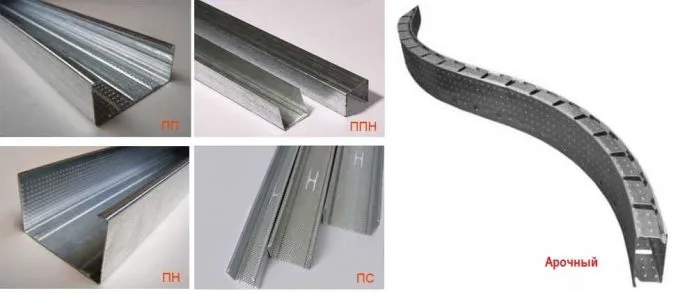

Существуют следующие разновидности профилей:

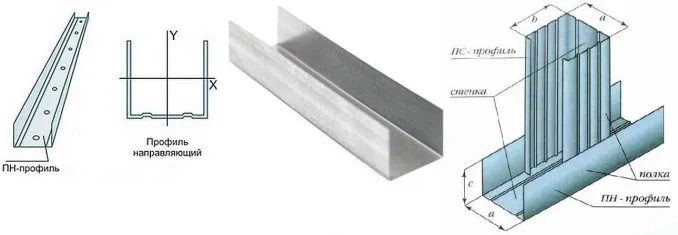

• Профиль направляющий ПН (UW) имеет П-образную форму и гладкие боковые поверхности. В этот профиль вставляются другие виды профилей. Монтируется по периметру, как вертикальных, так и горизонтальных поверхностей. Встречаются направляющие профиля с размерами 28х27 мм, 50х40 мм, 65х40 мм, 75х40 мм, 100х40 мм.


  Направляющий профиль для гипоскартона отличить можно по гладким полочкам

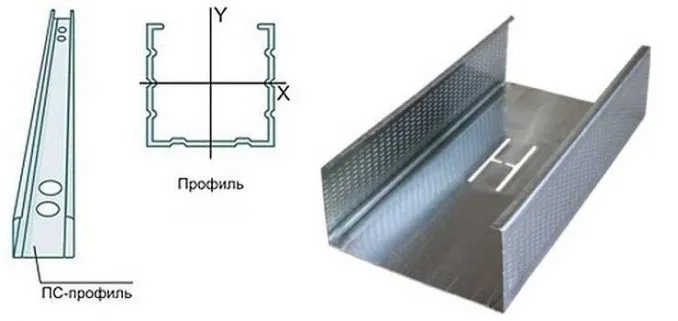

• Профиль стоечный ПС (CW). Этот профиль вставляется в профиль направляющий, формируя таким образом каркас. Из этого же профиля изготавливаются и крепятся перемычки. Характеризуется сложной П-образной формой. Этот профиль еще называется несущим, поэтому должен обладать повышенной жесткостью. Выпускаются подобные профиля таких размеров: 50х50 мм, 65х50 мм, 75х50 мм, 100х50 мм.


  Стоечный профиль для гипоскартона имеет дополнительные ребра жесткости и полочки

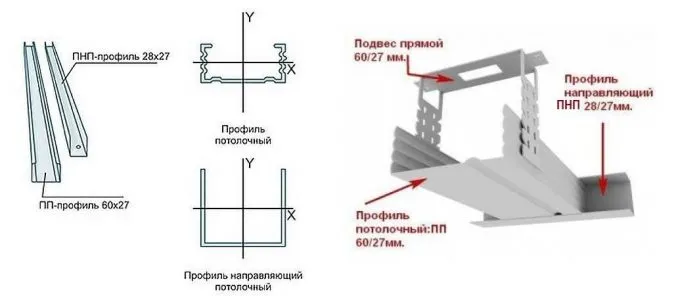

• Профиль потолочный ПП, а также ППН – соответственно направляющий ПП (UD) и несущий ПНП (CD). Эти профиля имеют форму в виде буквы «П», при этом несущий имеет более сложную конфигурацию, поскольку отличается наличием полок и ребер жесткости. Потолочный несущий профиль характеризуется меньшими размерами, по сравнению с профилем стоечным, поскольку потолочный гипсокартон имеет меньший вес и меньше нагружает всю систему. Направляющий (UD) профиль имеет размеры 28х27 мм, а потолочный несущий (CD) 60х27 мм.


  Потолочный профиль тоже бывает направляющий и несущий. Отличаются меньшими размерами (по сравнению со стеновыми)

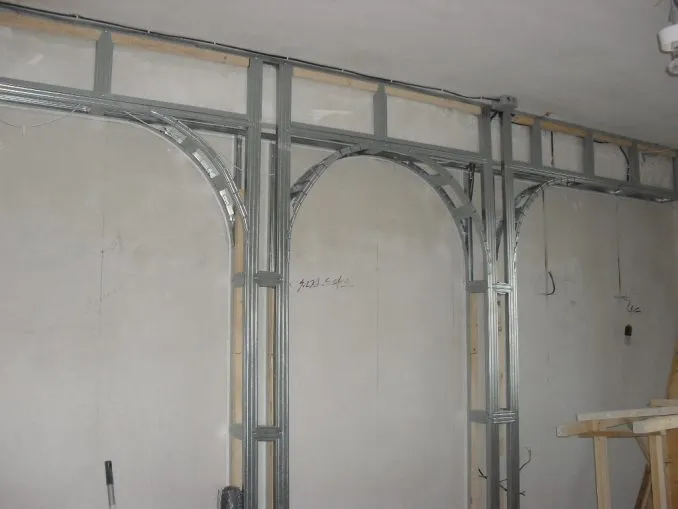

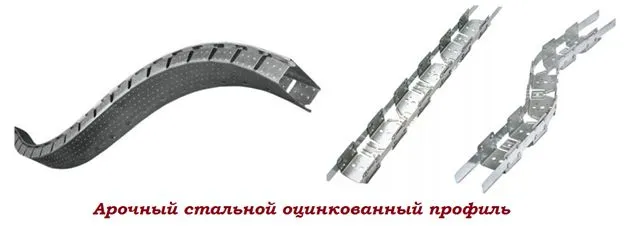

• Профиль арочный отличается более сложной конструкцией, поскольку боковые полочки имеют надрезы, благодаря которым профиль легко изгибается, создавая различные формы монтируемых поверхностей.


Этих профилей вполне достаточно, чтобы создать каркас для крепления гипсокартона, причем разнообразной формы, если мастера имеют определенные навыки.

Гипсокартон своими руками. Профиль для гипсокартона. Виды профилей для гипсокартона

Дополнительные элементы

Чтобы смонтировать полноценный каркас, одних профилей недостаточно. Существует еще ряд дополнительных элементов, которые позволяют собрать гипсокартонную систему, обеспечив все технологические этапы. К таким элементам следует отнести:

• Угловой профиль, который позволяет оформить угол гипсокартонной системы. В свою очередь, профиля для углов бывают:
• С перфорированием обоих полок, что позволяет надежно удерживаться уголку в слое штукатурки (шпаклевки).
• С приклеенной к полкам уголка специальной сетки, которая позволяет усилить конструкцию угла.
• На бумажной основе, когда на плотную бумагу наклеивается две металлизированные полосы. Используется в основном для оформления углов, которые не эксплуатируются при высоких нагрузках.

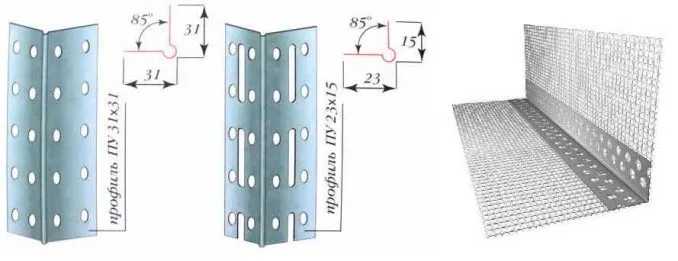

  Угловой профиль — для формирования и защиты углов гипсокартонных конструкций

• Перфорированные подвесы, которые предназначаются для крепежа и напоминают перфорированную ленту, разделенную на 3 части. Средняя часть не имеет перфорации, но имеет отверстия для крепления этого элемента к основанию. Перфорированные боковушки отгибаются под углом в 90 градусов и служат для крепления несущих профилей.

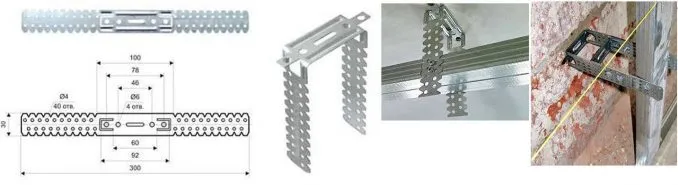

  Перфорированные подвесы и способы их использования

• Анкерные подвесы для формирования каркаса потолочных гипсокартонных систем. Часто такие подвесы называются пружинами, при этом с их помощью легко регулировать уровень потолочных гипсокартонных систем.

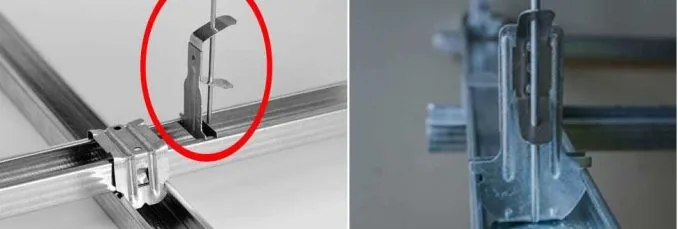

  Анкерный подвес — для простой регулировки высоты подвесного потолка

• Подвесы ПП (крабы), как одноуровневые, так и двухуровневые. Предназначаются для надежной фиксации мест, в которых профиля соединяются под углом в 90 градусов в противоположных направлениях. Применяется в подвесных гипсокартонных системах.

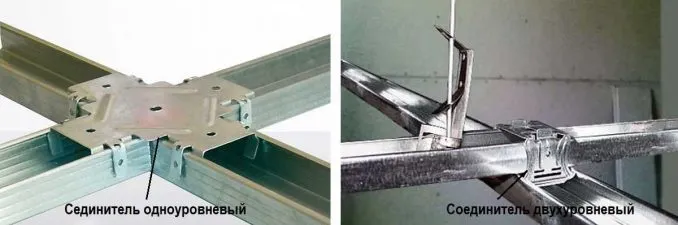

  Соединители — одноуровневый и двухуровневый

• Удлинители, в виде скобы, которые предназначаются для удлинения несущих профилей.

При формировании каркаса, зачастую обходятся без некоторых дополнительных элементов, таких, как «крабы» (подвесы для фиксации перекрещивающихся профилей), а также удлинителей, заменив их отрезками, например, направляющих профилей. К сожалению, это занимает массу времени и не всегда подобная экономия обоснованная.

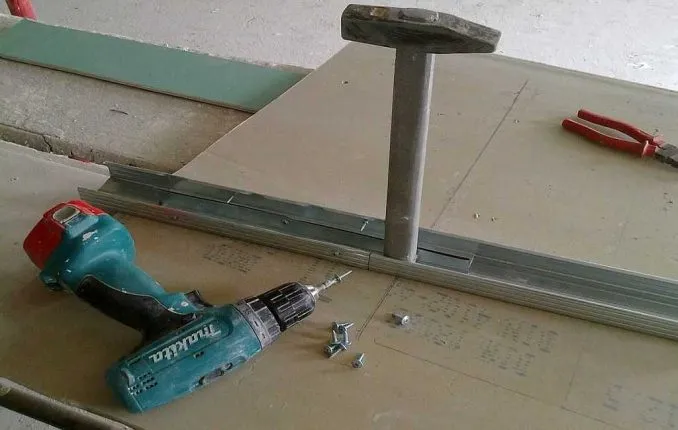

Как соединить/нарастить профиль для гипсокартона

Как правильно удлинить профиль, Экспресс способ соединения как соединить профиль

Зачастую, вместо перфорированных подвесов используют обрезки профилей, которые сгибают в виде буквы «Г». Подобный элемент является более жестким, по сравнению с «П» подвесами. Особенно это касается крепления профилей в углах или в местах, где полноценно установить естественный элемент крепежа не удается.

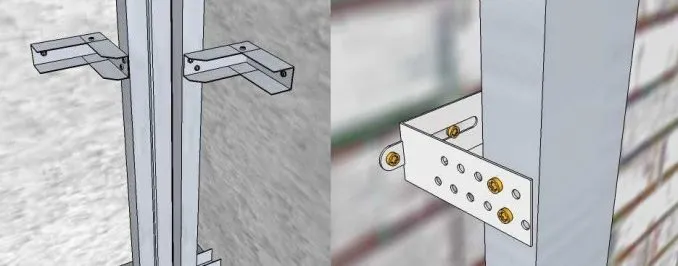

Два способа фиксации стоечных профилей к стене — при помощи перфорированного подвеса и куска профиля

Перфорированные подвесы могут быть, как для потолочных систем, так и для стеновых, при этом стеновые подвесы более мощные, по сравнению с потолочными элементами крепления.

Длина профилей

В торговых точках в основном встречаются профиля, длиной 3 и 4 метра, при этом наиболее распространенными считаются профиля, длина которых составляет 3 метра.

Профиля длиной больше 3-х метров используются в том случае, если размеры одной стороны помещения находятся в пределах от 3-х до 4-х метров. Во всех остальных случаях следует отдавать предпочтение профилям, длиной 3 метра. С ними удобнее работать во всех смыслах. Если необходимо профили наращивать, то делать это нужно в шахматном порядке, чтобы не страдала надежность всей конструкции.

Критерии выбора профилей

Кроме типа и размера профиля для гипсокартона выбрать надо еще и толщину металла и производителя

Как правило, придя в строительный магазин, можно увидеть, что имеются профиля, которые отличаются стоимостью, хотя их размеры одинаковые (стандартные). Самые дорогие – это профиля из Европы, а самые дешевые – из Китая. Среднюю цену имеют профиля отечественного производителя.

В зависимости от толщины металла

Нетрудно разобраться в разнице, если взять в руки эти элементы гипсокартонных систем. Одни, наиболее дорогие, сделаны из металла, толщиной от 0,5 мм, а другие, особенно китайские, из очень тонкого металла, так как они плохо выдерживают различные нагрузки, хотя, в некоторых конструкциях, это не имеет большого значения.

Выбор профилей зависит от того, какую строительную конструкцию из гипсокартона планируется возводить. Если это перегородка, то лучше взять эти элементы как можно толще и надежнее.

Размеры стандартные, но вес одного и того же профиля может быть разным — из-за разной толщины металла, из которого его изготовили

Более толстые профиля следует выбирать также в случае, если высота стен больше 2-х с половиной метров, поскольку, чем выше перегородка, тем больше нагрузки на нее действуют. Усилить конструкцию перегородки можно, если чаще установить несущие профиля. Как правило, их устанавливают с шагом в 60 см, но можно и с шагом в 40 см. Здесь главное учитывать тот момент, что ширина листа гипсокартона стандартная и составляет 1200мм. Стыки гипсокартонных листов должны располагаться на профилях. Особенно это актуально в том случае, если монтируется два слоя гипсокартона и нагрузка на каркас увеличивается в 2 раза.

В зависимости от производителя

Естественно, что известные производители, такие как фирма «Knauf», достаточно щепетильно относятся к качеству своей продукции, но и стоят качественные составляющие подобных систем соответственно. С качественной продукцией работать – это одно удовольствие, тем более что результат оказывается весьма очевидным. К сожалению, не каждый может себе позволить такую «роскошь» и многие приобретают либо дешевые (китайские), либо отечественные, которые отличаются средней ценой, хотя все абсолютно условно.

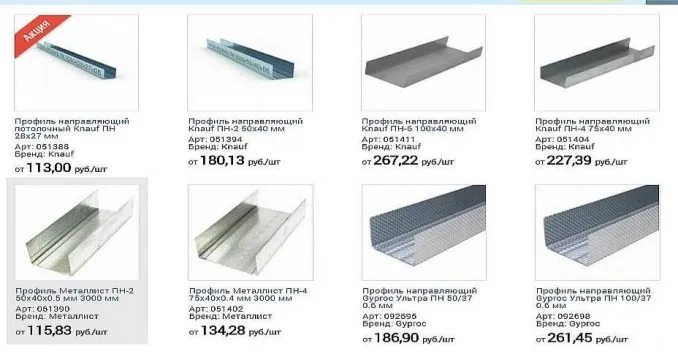

Это скриншот с цуенами на профили для гипсокартона одного из интернет-магазинов

Как правило, отечественные изделия не отвечают многим показателям качества, тем более что существует много производителей, которые особо не «зацикливаются» на своем авторитете и тупо выпускают некачественную продукцию, с которой мало кто хочет работать. Основная проблема заключается в несоответствии многих размеров, а также в низком качестве металла и покрытия, что иногда заметно невооруженным глазом. К тому же, толщина металла не соответствует заявленной величине. Другими словами, отечественные фирмы просто обманывают своего потенциального клиента. Если подсчитать эти негативные моменты, то цена далеко не соответствует той, которую выставили производители. Несмотря на это, для многих качество не является приоритетом, поскольку в приоритете находится экономия.

Отечественные производители изготавливают профиля с рифленой поверхностью, что повышает жесткость профилей, но наличие этих «пупырышек» существенно влияет на качество соединений, так как эти, хотя и незначительные выпуклости не позволяют надежно стягивать места соединений. К тому же, стоимость профилей почти на уровне «Knauf», при этом в работе они значительно сложнее. Во всяком случае, решение принимает хозяин.

Профиль для гипсокартона как выбрать и не переплатить

Подсчет количества профилей

Перед тем, как отправиться в торговую точку за строительным материалом, необходимо правильно подсчитать численность всех профилей, тем более, если известно назначение и тип этих профилей. Хотя этот процесс и занимает часть полезного времени, но это сделать необходимо, чтобы представлять, как будет выглядеть вся конструкция. Для этого нужно взять листочек бумаги и на нем нарисовать все профиля с указанием всех размеров. В любом случае, лучше взять элементы гипсокартонных систем с некоторым запасом.

Как рассчитать профиль для гипсокартона

Расчеты для одной стены

Неровные стены всегда можно выровнять с помощью гипсокартона. Для этого достаточно смонтировать каркас, выставив его строго по уровню и зашив его листами гипсокартона. При этом не следует забывать, что гипсокартонные системы отбирают часть жилого помещения, что особенно критично для наших квартир, которые не отличаются большими размерами и на счету каждый сантиметр.

Расчеты осуществляются по такому принципу:

• Профиля направляющие (ПН) располагаются по периметру стены, поэтому достаточно измерить ее длину и высоту, умножив, после складывания этих показателей, на два. При наличии окон или дверей, следует добавить к расчетам размеры этих элементов.

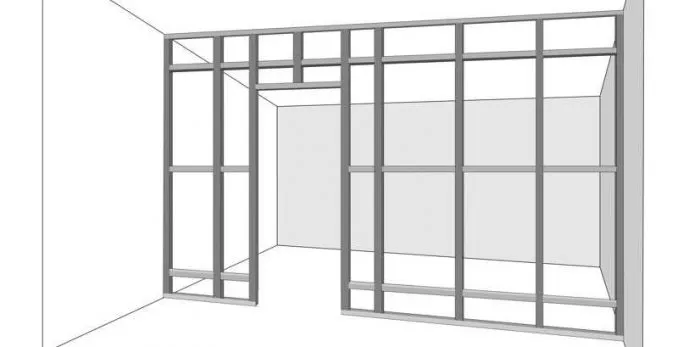

  Примерно так выглядит каркас для перегородки

• Профиля стоечные (СП) монтируются через каждые 0,6 метра, при этом не следует уменьшать этот показатель. Если крайний проем больше 60 см хотя бы на 10 см, обязательно следует установить еще один стоечный профиль. В обязательном порядке следует брать во внимание высоту стены, хотя этот показатель вряд ли будет больше 3-х метров.
• Наличие перемычек, которые изготавливаются из стоечного профиля. Их располагают на расстоянии 75 см друг от друга, причем верхняя перемычка должна находиться на стыке листов гипсокартона, если длины листов не хватает по высоте. Поэтому размеры всех перемычек складываются и добавляются к профилям стоечным.

Учитывая подобную методику расчетов, количество профилей легко подсчитать для любой стены или для нескольких стен одновременно. Не следует также забывать о дополнительных элементах гипсокартонных систем, если это необходимо.

Расчет количества профилей для потолка

Методика расчета практически одинаковая, за исключением типа применяемых профилей.

Подход в расчетах, следующий:

• Общая длина направляющих профилей (UD) должна соответствовать периметру потолка. Длина и ширина потолка складываются, после чего результат умножается на два. В любом случае нужно брать профиля так, чтобы их хватило. Если необходимо 14 метров профилей, то придется взять 15 метров, поскольку длина каждого профиля соответствует 3-м метрам.

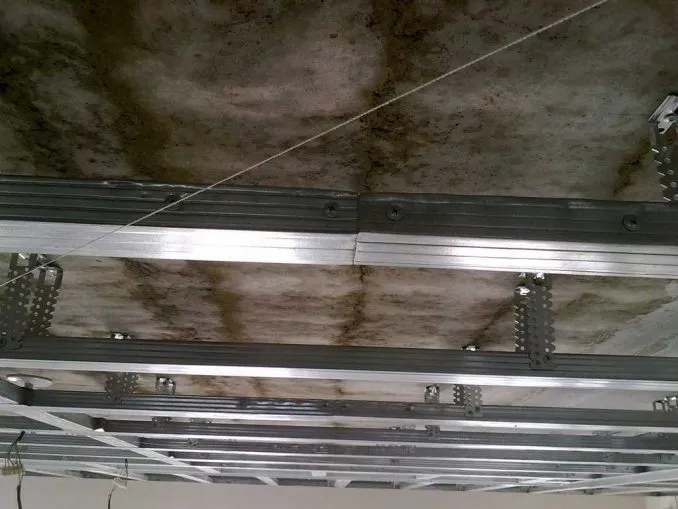

  Сначала монтируются направляющие потолочные профили

• Метраж несущих профилей (CD) рассчитывается практически так же, как и для стен, но следует учитывать тот фактор, что потолочные профиля лучше размещать не через 0,6 метра, а через 0,4 метра, что делает конструкцию более надежной.
• Из несущего профиля делаются перемычки, которые проходят в местах стыков листов гипсокартона. При расположении несущих профилей через 40 см никакой решетки городить не нужно. Перемычки монтируются с учетом длины листов гипсокартона, поэтому их можно разместить через 2 метра и через 2,5 метра, поскольку можно приобрести потолочный гипсокартон размерами 2000х1200 мм и 2500х1200 мм. Не следует забывать о подвесных элементах, которых должны быть достаточно для того, чтобы удерживать вес подвесного потолка и, чтобы вся конструкция была прочной и надежной.

В заключение

Достоинства гипсокартонных систем весьма очевидные, так как они достаточно технологичные, хотя и имеют некоторые недостатки, но их можно и не учитывать. Во-первых, это скорость возведения различных конструкций, причем любой конфигурации. При этом можно обойтись без специальных профилей, сделав надрезы на направляющих или несущих профилях. Ту же перегородку можно легко сделать из профилей, предназначенных для монтажа подвесных потолков, если нет проемов для окон или для дверей, так как, в таком случае понадобятся специальные профиля. Во-вторых, их монтаж не связан с высокими показателями профессионализма, хотя отделочные операции все же требуют высокой квалификации. Недостаток подобных систем заключается в том, что они отбирают часть полезной площади. Если зашивается одна стена, то это не существенно, но если ровняется 4 стены, то при подсчетах получается внушительная цифра. Порой приходится выбирать, отдавая предпочтение другим технологиям, которые не отбирают часть полезной площади.

К сожалению, встречаются мастера, которые незнакомые с технологией монтажа гипсокартонных систем и собирают каркасы так, как они представляют, использовав порой профиля не по назначению. Особенно это касается подвесных потолков из гипсокартона, где очень важно придерживаться некоторых правил. Некоторых правил нужно придерживаться и при монтаже перегородок, если они эксплуатируются при повышенных нагрузках. Это возможно в том случае, если в перегородке устанавливаются двери или окно.

потолок из гипсокартона, очередность монтажа, все секреты. Plasterboard ceiling.

Как рассчитать профиль для гипсокартона на потолок?

Расчет профиля для гипсокартона на потолок состоит из нескольких шагов:

Шаг 1: Измерьте размеры помещения

Измерьте длину и ширину потолка, а также высоту помещения. Это позволит определить площадь потолка, что необходимо для расчета количества материала.

Шаг 2: Определите шаг профиля

Шаг профиля — это расстояние между каждым вертикальным профилем, которое зависит от размеров листов гипсокартона. Шаг профиля обычно составляет 60 см или 40 см.

Шаг 3: Рассчитайте количество профилей

Определите количество вертикальных профилей, необходимых для покрытия всей площади потолка. Для этого разделите длину потолка на шаг профиля. Результат округлите до ближайшего целого числа.

Шаг 4: Определите длину профилей

Для расчета длины профилей нужно умножить количество профилей на длину комнаты. Добавьте дополнительную длину профилей, чтобы учесть сужения, перепады и углы.

Шаг 5: Рассчитайте количество подвесов

Подвесы — это элементы, которые крепят профили к потолку. Для расчета количества подвесов разделите длину профилей на шаг подвесов. Обычно шаг подвесов составляет 120 см или 60 см.

Шаг 6: Определите количество крепежных элементов

Для крепления подвесов к потолку используются крепежные элементы. Рассчитайте их количество, умножив количество подвесов на 2, так как для каждого подвеса необходимо использовать два крепежных элемента.

Шаг 7: Рассчитайте количество листов гипсокартона

Количество листов гипсокартона зависит от площади потолка и размеров листов. Рассчитайте количество листов, разделив площадь потолка на площадь одного листа гипсокартона. Обычно листы гипсокартона имеют размер 120×250 см или 120×300 см.

Учитывайте, что это лишь общий подход к расчету, и в каждом случае может быть свои особенности. Для более точного расчета и выбора оптимальных размеров профил

… и листов гипсокартона, рекомендуется обратиться к специалистам или использовать специальные онлайн-калькуляторы.

Шаг 8: Приобретите необходимые материалы

После расчета необходимых материалов, можно приступать к их покупке. В зависимости от выбранной конструкции и размеров профилей, потребуются профили, подвесы, крепежные элементы, листы гипсокартона, инструменты и другие необходимые материалы.

Шаг 9: Установите профили и листы гипсокартона

Установка профилей и листов гипсокартона является сложным процессом и может требовать определенных навыков и инструментов. Для установки профилей необходимо определить места крепления подвесов, затем закрепить профили на подвесах. После этого можно приступать к установке листов гипсокартона, которые необходимо подгонять под нужный размер и закреплять на профилях.

Шаг 10: Обработайте швы и поверхность гипсокартона

После установки гипсокартона необходимо обработать швы между листами и поверхность гипсокартона. Это может включать в себя нанесение шпаклевки, грунтовки, шлифовку и покраску или обои.

Важно помнить, что неправильно выполненный расчет и установка профилей может привести к неравномерности поверхности потолка, скрипам и прочим проблемам. Поэтому, если у вас нет опыта в установке гипсокартона, рекомендуется обратиться к профессионалам или получить подробные инструкции и рекомендации от специалистов.
