Здравствуйте всем. Разработал инструмент для расчета металлических и деревянных ферм. Очень интересно узнать ваши отзывы и комментарии по этому поводу. Также надеюсь, что этот калькулятор будет полезен для многих.
- Регистрация: Сообщения:
- 35.209
- Благодарности:
-
Dimastik25
Не живу здесь. Иногда присутствую.
Регистрация: Сообщения:
- Благодарности: Адрес:
- Наро-Фоминск
-
Тема перемещена в соответствующий раздел.
- Регистрация: Сообщения:
- 10.882
- Благодарности:
-
aqualand
Вечный студент
Регистрация: Сообщения:
- Благодарности: Адрес:
- Минск и далее
-
@AlexeyStroika, прокомментируйте результат «расчета»?
Исходные:
— Нижний Новгород — норм. снег 200 кг/м2
— пролет фермы 6 м
— шаг ферм = 0,6 м.
— угол = 30 градусов
Теперь смотрим шаги и результат (скрины экрана), и что мы видим — для шестиметровой фермы, ваша программа посчитала сечение верхних поясов (читай — стропил) аж 125*100 мм… Ну, да бог с ним, но как соединить между собой разные сечения 125*100 и 75*25?Меняю сечение на 150* N, и мне выдает 150*100 *последний скрин). Не многовато-ли, для такой «крохи», если даже обычная коньковая арка (без «бабки»), со свистом проходит сечением 150*50.
Ну и коэффициенты запаса в 600 и 1000 %,… вызывают когнитивный диссонанс.P. S. И последнее — не кажется-ли вам, что заставлять «самостройщиков» производить кучу расчетов, что бы определить сконцентрированную нагрузку, вместо того, что бы использовать «более понятную» распределенную (кг/м2), является несколько непродуманным шагом. Ну и не на каждой ферме уложен прогон, например, случай с покрытием OSB плитой.
Вложения:
Последнее редактирование:
- Регистрация: Сообщения:
- 30
- Благодарности:
- 17
-
AlexeyStroika
Участник
Регистрация: Сообщения:
- Благодарности:
- 17
- Адрес:
- Беларусь
-
1. Такое сечение выходит из-за ограничения по гибкости сжатого элемента.
2. Конечно было бы здорово сделать и подбор сечений исходя из соединения элементов, и исходя из унификации стержней фермы и прочее, но, к сожалению, этого пока нету.
3. Если задавать распределенную нагрузку и опирание будет не через прогоны, то верхний пояс будет сжато изгибаемым, а это усложняет расчет. Но, если народ захочет, то можно и переделать/добавить.
Спасибо за замечания.
- Регистрация: Сообщения:
- 30
- Благодарности:
- 17
-
AlexeyStroika
Участник
Регистрация: Сообщения:
- Благодарности:
- 17
- Адрес:
- Беларусь
-
А еще, видимо, вы ошиблись, задав нагрузку 265 кг.
- Регистрация: Сообщения:
- 10.882
- Благодарности:
-
aqualand
Вечный студент
Регистрация: Сообщения:
- Благодарности: Адрес:
- Минск и далее
- Регистрация: Сообщения:
- 30
- Благодарности:
- 17
-
AlexeyStroika
Участник
Регистрация: Сообщения:
- Благодарности:
- 17
- Адрес:
- Беларусь
-
Грузовая площадь фермы — 6м * 0,6м = 3,6 м2
Не вдаваясь в коэффициенты «мю», только от снега на вашу ферму будет действовать 200 кг/м2 * 1,4 * 3,6 м2 = 1008 кг. А теперь, если эту нагрузку распределить по вашим узлам, то усилие P будет равно 504 кг, а P/2 = 252 кг.
Может Вы перепутали с P/2 ?
- Регистрация: Сообщения:
- 10.882
- Благодарности:
-
aqualand
Вечный студент
Регистрация: Сообщения:
- Благодарности: Адрес:
- Минск и далее
-

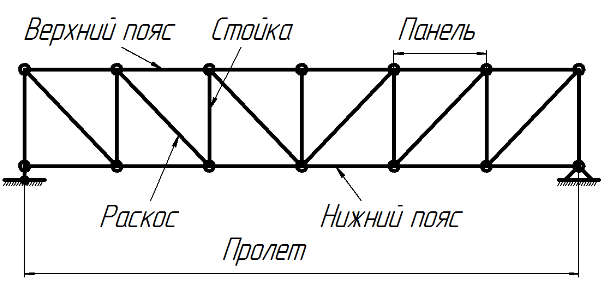

Как так? Вы собираете всю нагрузку со всей грузовой площади и концентрируете ее посредине фермы? А как же принцип распределения нагрузок, представленная на картинке? Ведь как мы все знаем, на коньковый прогон действует сила от половины ширины здания х L х Q — вобщем то, именно это и показано.Тогда вообще непонятно — если при P=256 кг, калькулятор выдавал завышенное сечение элементов, то при увеличении Р в 2 раза, придется купить собственную пилораму, дабы «насытить» взбесившийся калькулятор?
Вложения:
- Регистрация: Сообщения:
- 30
- Благодарности:
- 17
-
AlexeyStroika
Участник
Регистрация: Сообщения:
- Благодарности:
- 17
- Адрес:
- Беларусь
-

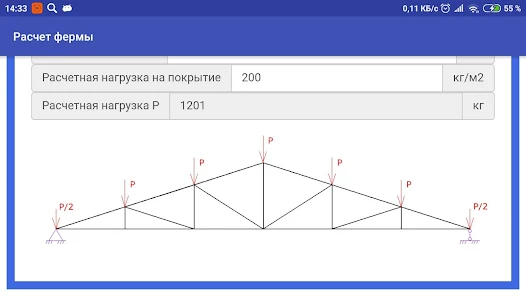

Всю нагрузку на ферму я распределяю по узлам. В центр придется 504 кг, а по краям 252 кг.
Говорю же — расчет упирается в гибкость стержня, и даже, если вы добавите нагрузку, то сечение не поменяется, потому что запас по прочности там большой.
- Регистрация: Сообщения:
- 2.781
- Благодарности:
-
keen_
Консультант
Регистрация: Сообщения:
- Благодарности:
-
С нагрузкой там всё ок. При шаге ферм 0,6м и пролёте 6м, нагрузка (без мю) будет в центр 0,5*6*0,6*2*1,4=5,04 кН.
@AlexeyStroika, у меня другой вопрос:
Раскрепление сжатого пояса из плоскости прогонами и связями (или жёстким диском) учитывается при подборе сечения? Тут. видимо, из-за большой длины действительно получается «широкое сечение». А в остальных схемах как? Если учитывать — по гибкости/устойчивости не вылезут сильно развитые из плоскости сечения.
Если учитываете, то и в плоскости и из плоскости принимаете расчётную длину между прогонами?Мне кажется надо или дать какое-то указание или возможность выбора раскреплён/не раскреплён. Если раскреплён — то каково расстояние между точками раскрепления. А может это и лишнее, но по крайней мере написать, что мол «учтено раскрепление сжатого пояса из плоскости ферм в местах опирания прогонов.»
Вообще программа мне понравилась, но надо её обкатать. Проверить сходимость с другими.
Вы тестировали?p. s. и в нагрузках лучше поправить кг на кгс. Хотя желательно в СИ перевести, но я так понял — это что-бы меньше вопросов было у тех, кто пользуется.
Последнее редактирование:
- Регистрация: Сообщения:
- 30
- Благодарности:
- 17
-
AlexeyStroika
Участник
Регистрация: Сообщения:
- Благодарности:
- 17
- Адрес:
- Беларусь
-
5.04 кН это вы нагрузку на что посчитали?
Расстояние между точками раскрепления из плоскости такое же как и между узлами в плоскости.
- Регистрация: Сообщения:
- 2.781
- Благодарности:
-
keen_
Консультант
Регистрация: Сообщения:
- Благодарности:
-
На центральный узел.Ясно.
- Регистрация: Сообщения:
- 29
- Благодарности:
- 21
-
Baytimir
Участник
Регистрация: Сообщения:
- Благодарности:
- 21
- Адрес:
- Уфа
-
ОЧень интересно. Не раз пытался посчитать необходимую мне ферму на вашем калькуляторе. И даже не знал про эту тему и что именно вы автор данного калькулятора. Конечно за труд респект, но мне хотелось бы получить более точный подсчет, а то у меня какая то ерунда получается.
После расчета на вашем калькуляторе у меня возникает пару вопросов:
1. Почему каждый сегмент фермы получется с разным сечением (ведь исходя из здравого смысла и желания сделать все эстетично я буду использовать трубы одного сечения, ну максимум двух примерно схожих)
2 Возможно я неправильно применяю ваш калькулятор, поэтому если вы поможете с расчетом, то я вам буду очень признателен.пысы: приложил свой результат. Расчет пытаюсь сделать для односкатной крыши гаража.
Вложения:
- Регистрация: Сообщения:
- 5
- Благодарности:
- 1
-
mik147714
Участник
Регистрация: Сообщения:
- Благодарности:
- 1
- Адрес:
- станица Зольская
-
Молчит автор?
Боязно довериться…
- Регистрация: Сообщения:
- 179
- Благодарности:
- 98
-
Andrey506
Живу здесь
Регистрация: Сообщения:
- Благодарности:
- 98
- Адрес:
- Саратов
-
Возможно, дорабатывает калькулятор?
