Программа «Плита»

Данное программное решение предназначено для проведения расчетов железобетонных плит перекрытия с произвольной геометрией в плане. Оно учитывает элементы жесткости, утолщения и отверстия, а также различные виды нагрузок, применяемых на плиту. Этот инструмент позволяет учитывать сложные условия, такие как наклонные слои грунта, жесткость программно рассчитываемых свай, а также колонны или опоры с разнообразной конфигурацией.

Программа «Плита» предназначена для расчета плоских железобетонных плит. В программе можно рассчитать плоские железобетонные плиты произвольной геометрии в плане с ребрами жесткости, утолщениями и отверстиями, с любым типом нагрузок, на основании в виде косых слоев грунта, свай программно рассчитываемой жесткости, на колоннах или опорах произвольной конфигурации.

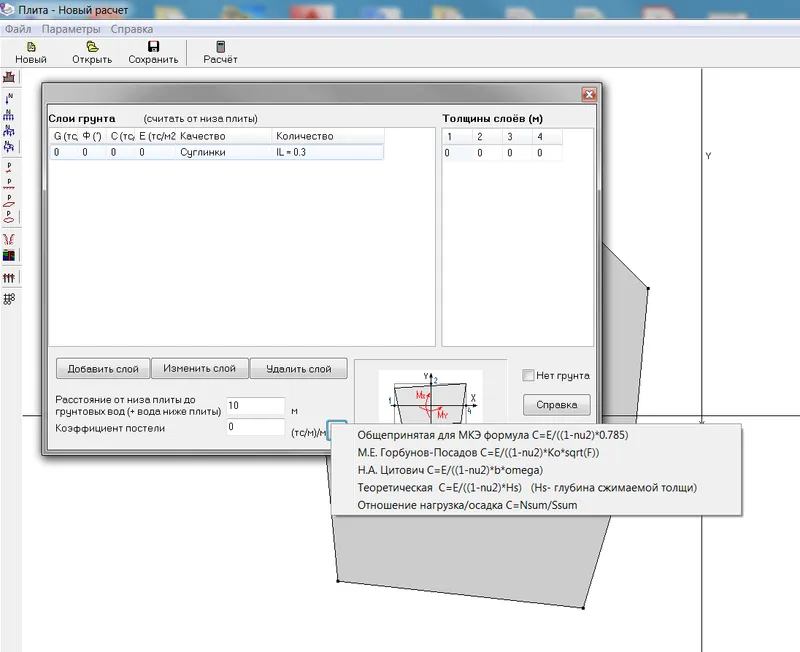

Возможен учет карстовых явлений в виде воронок, которые следует просто нарисовать. Автоматически рассчитывается коэффициент постели по пяти различным методикам, от пользователя требуется только выбрать метод. Реализовано множество мелких удобных инструментов, которые можно оценить, лишь начав работать с программой.

Работа программы «Плита» построена на методе конечных элементов, однако пользователь видит это лишь в сетчатых картинках на поле плиты: разбивка на элементы происходит без его участия.

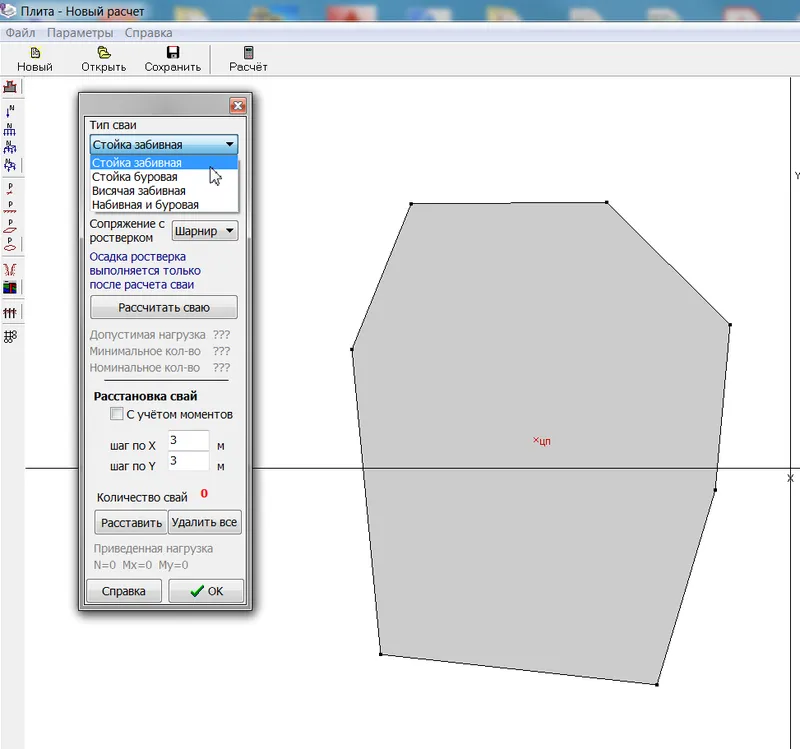

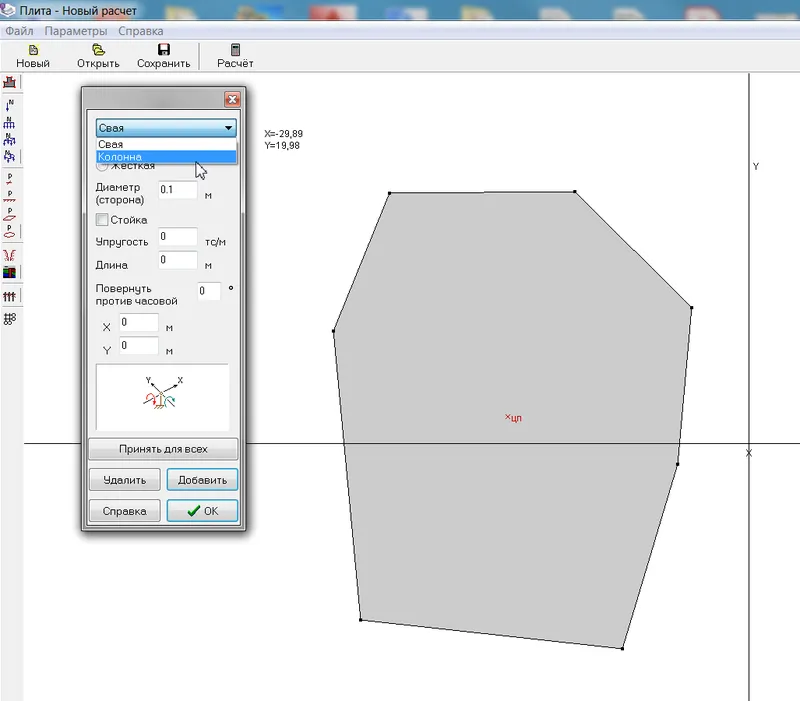

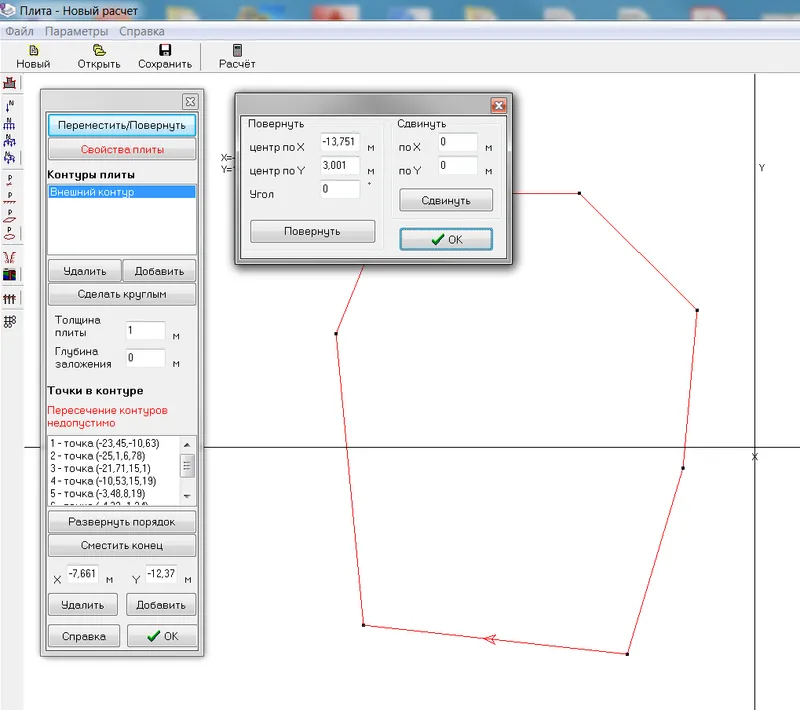

Пользователь определяет геометрию плиты, нагрузки, опоры, расставляет сваи, как это делается на листе бумаги или в AutoCAD с помощью курсора и щелчка клавишей мыши.

Процедура задания исходных данных в программе доставляет удовольствие своей простотой, не требует никаких навыков владения компьютером, даже опыта расчета конструкций. Тем не менее, работать должен опытный расчетчик.

Программа «Плита» — лишь удобный инструмент, а расчетная схема всегда только математическая модель, которую можно изменять для достижения требуемого результата. В результате расчета в программе «Плита» выводятся цветные поля перемещений, напряжений и армирования плиты с палитрами по значениям цвета. Вычерчиваются поля продольной и поперечной арматуры, производится расчет на продавливание точечной нагрузкой и опорой (колонной, сваей). Осуществляется расчет осадки и крена по СНиП или по СП, на выбор. Пользователь программы с помощью одного расчета получает полный спектр результатов, необходимый для проектирования плиты.

Программа «Плита» позволяет рассчитывать плоские железобетонные плиты произвольной геометрии в плане, с ребрами жесткости, утолщениями и отверстиями, с любым типом нагрузок, на основании в виде косых слоев грунта, свай программно рассчитываемой жесткости, колонн или опор произвольной конфигурации.

Кроме того, возможен учет карстовых явлений в виде воронок, которые следует просто нарисовать: коэффициент постели автоматически рассчитывается по пяти различным методикам, от пользователя требуется только выбрать метод. А также реализовано множество мелких удобств, которые можно оценить, лишь начав работать с программой.

Возможности программы:

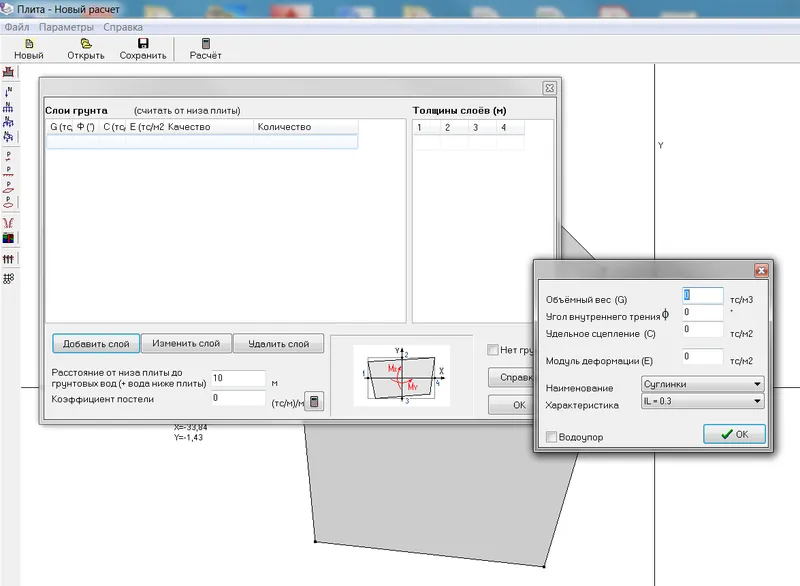

• расчет плит на упругом основании, задаваемом послойно;
• возможность учета различия геологических условий под участками плиты;
• расчет осадки и крена плит на упругом основании по методике СНиП 2.02.01−83*;
• расчет плит на жестких, шарнирных, линейных и полосовых опорах;
• расчет плит на упругих опорах, свайном основании;
• расчет осадки и крена свайной плиты согласно СП 50−102−2003;
• вычерчивание цветных полей перемещений, напряжений, продольного армирования;
• вычерчивание полей поперечного армирования и армирования на продавливание по СНиП и СП;
• расчет жесткости свайных опор;
• автоматическая равномерная или оптимальная разбивка свайного поля;
• определение несущей способности свай (стоек, висячих забивных, буровых, набивных);
• автоматическое определение нагрузки на опору (сваю) с учетом жесткости плиты;
• расчет плит переменной толщины, с ребрами жесткости и отверстиями;
• учет карстовых явлений.

В последние годы получили широкое распространение плитные конструкции фундаментов, конструкции безбалочных перекрытий многоэтажных зданий. Ранее точный расчет подобных конструкций был практически невыполним, да и сегодня они считаются большими комплексными программами, что не всегда удобно в связи с высокой сложностью задания расчетной схемы.

Авторы программы «Плита» постарались свести к минимуму операции по вводу исходных данных и определению расчетной схемы конструкции, максимально автоматизировать процесс получения необходимых расчетчику результатов.

Какие нагрузки действуют на плиту перекрытия?

Плита перекрытия, как элемент конструкции здания, подвергается различным нагрузкам. Некоторые из них могут быть постоянными, а другие — временными.

Основные нагрузки, которые действуют на плиту перекрытия:

1. Собственный вес плиты и дополнительные нагрузки — это постоянные нагрузки, которые всегда действуют на плиту. Они могут включать в себя вес перекрытия, стены, перегородки, кровлю и другие элементы конструкции здания.

2. Нагрузки от людей и мебели — это временные нагрузки, которые возникают при перемещении людей по перекрытию или при размещении мебели на нем.

3. Ветровые нагрузки — возникают из-за действия ветра на здание и передаются на плиту через стены и каркас здания.

4. Сейсмические нагрузки — возникают в результате землетрясений или других природных катастроф и могут привести к деформации или разрушению плиты перекрытия.

5. Тепловые нагрузки — возникают при изменении температуры и могут привести к расширению или сжатию материалов, из которых изготовлена плита перекрытия.

Все эти нагрузки должны быть учтены при проектировании и строительстве здания, чтобы плита перекрытия могла выдерживать все действующие на нее нагрузки и не подвергалась деформации или разрушению.
