Электрическая энергия – неотъемлемая часть нашей повседневной жизни. В каждом доме установлена электрическая проводка, обеспечивающая питание для всех устройств, систем освещения и многих других удобств…

Одним из наиболее важных является именно система освещения, ведь свет – это то, что нужно каждому дому в темное время суток. Вместе с этим элементами этих систем являются выключатели, которые осуществляют функции по включению или же отключению световых приборов.

Выключатель может потребоваться для подключения светодиодной ленты 12 вольт, 220 в. Об этом мы расскали дополнительно.

Обычно, установка и подключение таких приспособлений не вызывает трудностей у квалифицированных специалистов, но у начинающего человека это может вызывать некие трудности. Связано это с тем, что выключатели отличаются огромным многообразием, что может вызвать недопонимания.

• Такое разнообразие вызвано огромной популярностью различных видов выключателей, а также различными типами электрических проводок.
• Одним из наиболее популярных являются проходные выключатели, с помощью которых можно управлять приборами из нескольких мест одновременно.

Перед приобретением, установкой и подключением вам стоит изучить все рекомендации и пошаговые инструкции, схемы подключений проходных выключателей, ведь они имеют свои особенности и нюансы.

Принцип работы проходного выключателя

Каждый человек знает для чего предназначено это приспособление. Если рассматривать более подробно, то можно сказать, что выключатели – это электротехнические устройства, которые осуществляют функции по контролю за освещением, которое происходит за счет замыканий и размыканий электрических цепей.

Устройство проходного выключателя отличается от стандартного выключателя наличием трёх контактов, вместо двух, что позволяет управлять одни прибором из разных мест. Стоит отметить, что при подключении таких устройств у вас есть возможность соединить с ними и другие электроприборы.

Подробно рассмотрим функционирование выключателя:

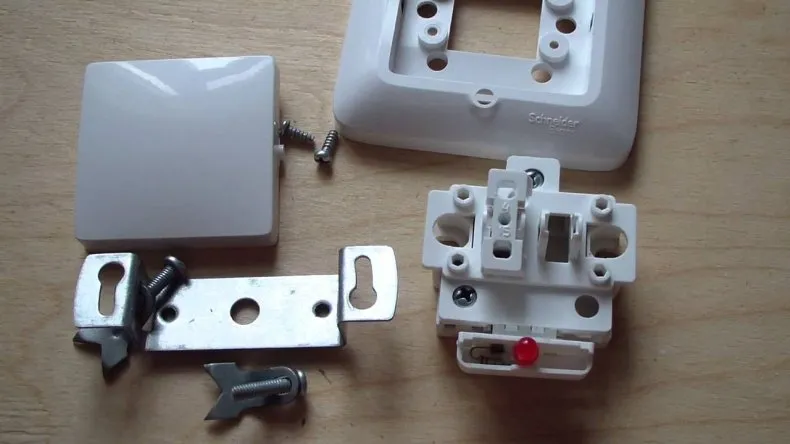

• В конструкции данного прибора предусмотрено наличие специальных клавиш, которые отвечают за управление подвижными контактами.
• Каждый подвижный контакт осуществляет функции по замыканию или размыканию цепей. Это происходит за счет соединения подвижного контакта с неподвижным. Проходные выключатели имеют три положения, то есть контакты соединены с первым или вторым выходом, либо же отключены.

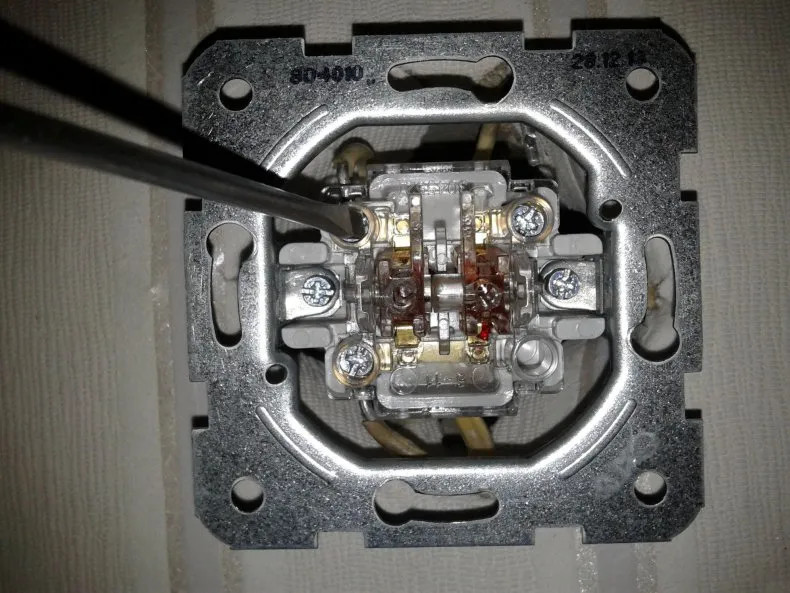

• Также в конструкциях предусмотрено наличие специальных клемм в количестве трёх штук, с которыми соединяются электропровода.
• Некоторые производители могут добавлять в конструкции некоторые детали декора.

Следует понимать, что этот прибор обладает высокой группой опасности, ведь он работает с напряжением в двести двадцать вольт, что очень опасно для жизни и здоровья человека. Обозначение проходного выключателя на планах помещений выглядят как круги с чертами на каждом конце.

Какие разновидности существуют

Стоит отметить, что классификация проходных выключателей не отличается какими-то особенностями. На данный момент существует несколько критериев классификации, среди которых конструкционные исполнения, клавиши, защитные классы, клеммы, световые индикации и многие другие.

По конструкционным исполнениям принято выделять:

• Встраиваемую модель. Встраиваемые типы наиболее популярны в сфере бытового использования. При этом их используют только в скрытых типах электропроводки. Минусом таких выключателей является необходимость прокладки кабеля и подготовки специального места под устройство.

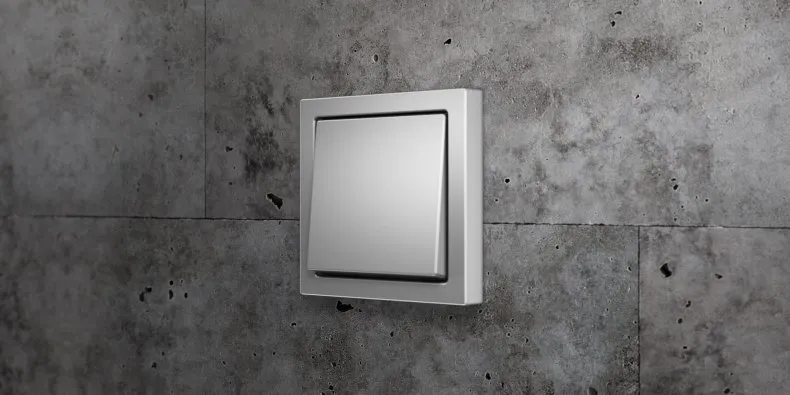

• Накладную модель. Такой тип отличается простотой монтажных работ, ведь его конструкция просто накладывается на стены, что позволяет им функционировать с открытыми и закрытыми типами проводок. Минусом этой модели является внешняя составляющая, ведь они выступают за поверхности стен.

По клавишам можно выделить:

• Одноклавишную модель, которая управляет только одним прибором.
• Двухклавишную модель, которая управляет парой приборов.
• Трехклавишную модель, которая управляет несколькими приборами.

Стоит отметить, что выпускаются выключатели и с большим количеством клавиш.

По защитному классу существуют:

• Модели ИП 20. Это самая распространенная модель в бытовом применении, в помещениях где нет пыли и влаги, которая сможет навредить устройству.
• Модели ИП 44. Более защищенные от пылевого и влажного воздействия виды.
• Модели ИП 45. Это самая защищенная модель для помещения, их целесообразно использовать в помещениях с высокими показателями влаги.
• Модели ИП 55. Данный вид предназначен для использования на улице.
• Модели ИП 56.
• Модели ИП 66.

По клеммам принято выделять:

• Выключатели с обычными клеммами винтового типа.
• Выключатели с клеммами пружинного типа.

По световым индикациям выделяют:

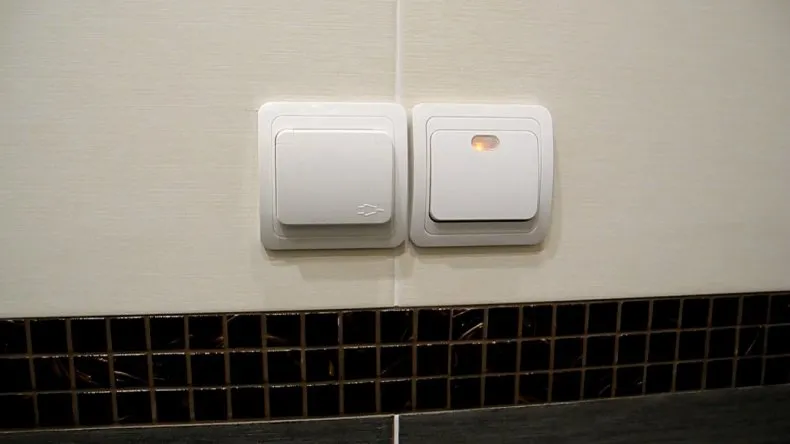

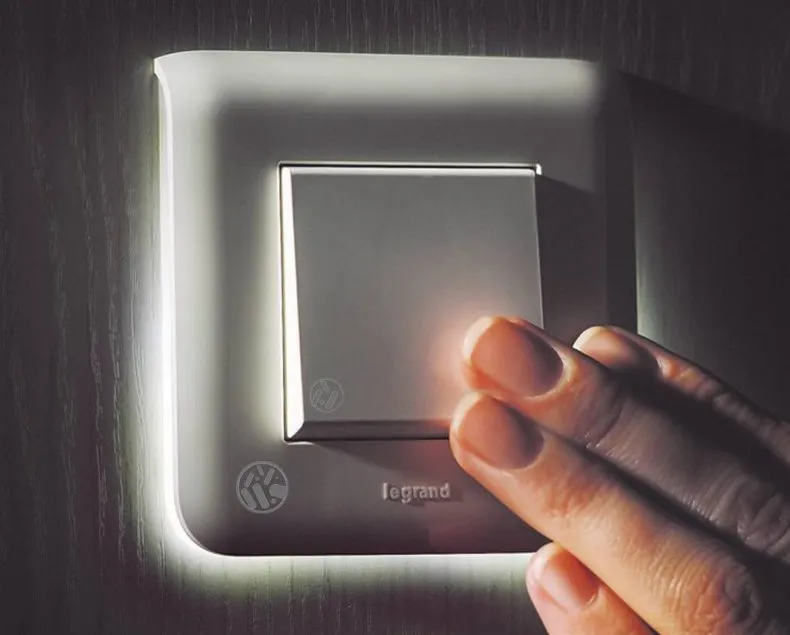

• Выключатели с наличием световой индикации.
• Выключатели без световых индикаций.

По типам управляющих устройств:

• Выключатели с клавишным управлением.
• Выключатели с кнопочным управлением.
• Выключатели с поворотным типом управления.
• Выключатели со шнурковым управлением.
• Выключатели с сенсорным управлением.
• Выключатели с дистанционными типами управления.

В целом, можно увидеть, что данное устройство обладает широким разнообразием, поэтому нужно изучить каждый вид подробно, чтобы понять, какая именно модель вам подойдет.

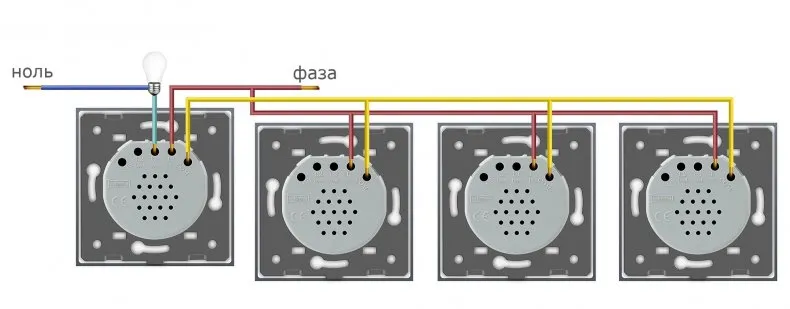

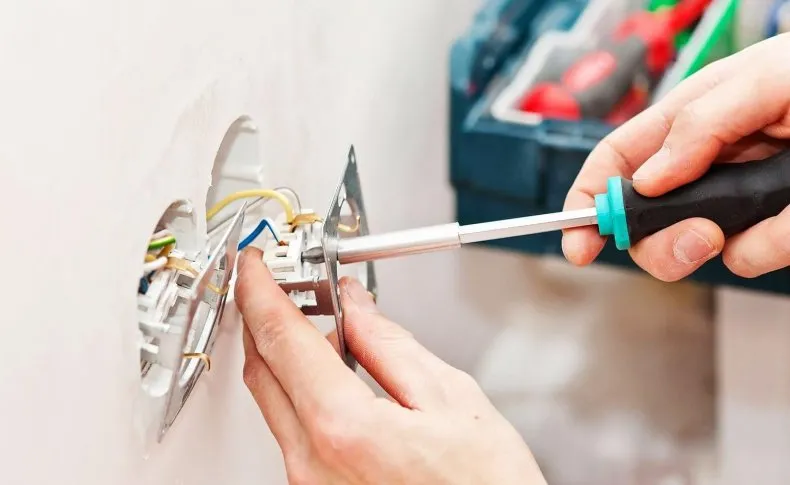

Как подключить проходной выключатель

Стоит отметить, что в таких выключателях довольно сложная схема подключения. Это связано с тем, что он предназначен для управления одним прибором, но из двух или более мест.

В целом, процесс подключения такого выключателя состоит из нескольких этапов, в которые входят:

• Подготовительные мероприятия.
• Обустройство силового кабеля.
• Подключение нулей к приборам.
• Подключение нулей к заземляющим проводникам.
• Подключение фазных проводов со входами первых маршевых выключателей.
• Подключение проводов электроприбора со входами вторых выключателей.
• Подключение каждой пары выхода с выключателем.
• Подключение проводов к клемме.
• Крепление конструкции.
• Проверка работоспособности устройства.

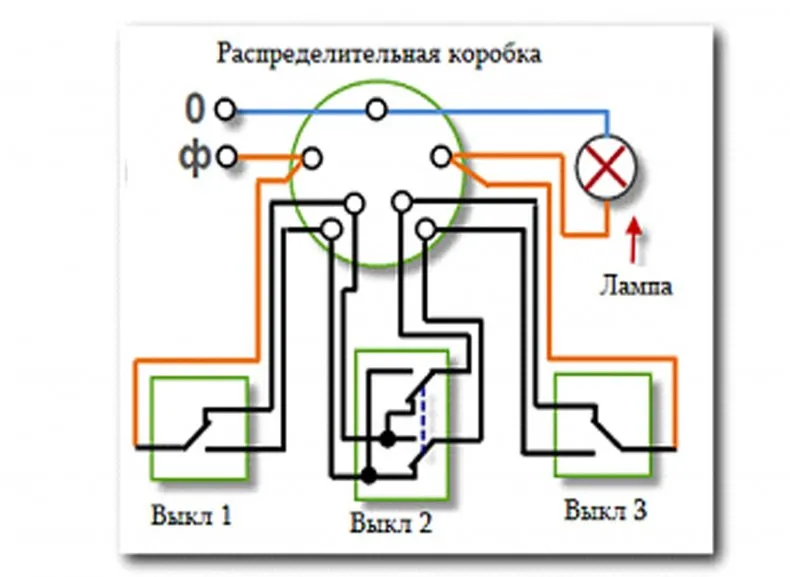

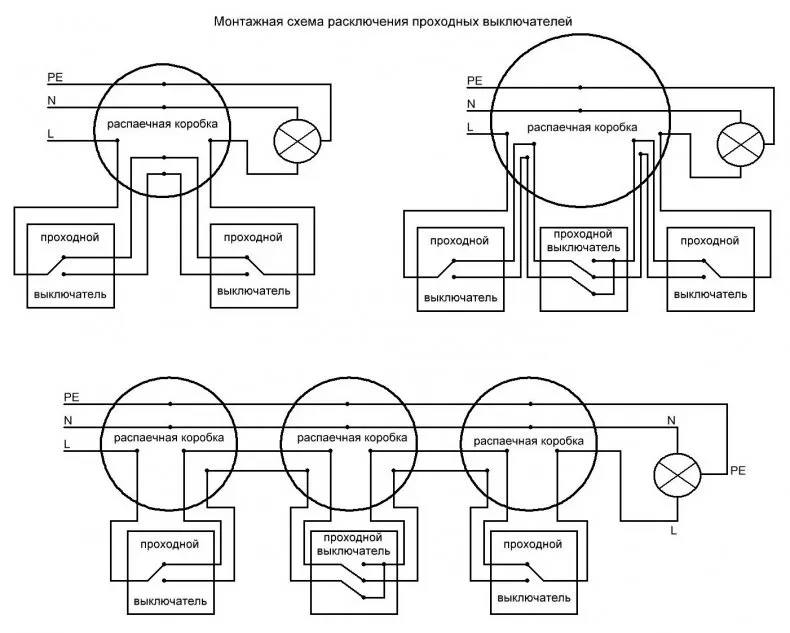

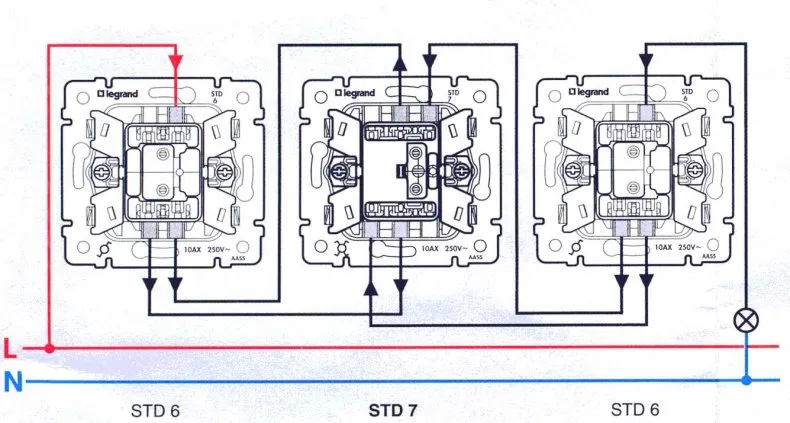

Следует сказать, что с увеличением количества точек, с которых будет происходить управление прибором, будет увеличиваться количество переключателей перекрестных типов.

Можно увидеть, что такие модели не очень просты в подключении, поэтому вам понадобится тщательно изучить все инструкции о том, как подключить проходные выключатели и схемы, а также рекомендации специалистов для качественного и безопасного подключения.

Где можно установить

Проходной выключатель подходит не для каждого помещения, именно поэтому нужно понимать, какие помещения лучше всего для этого подходят.

В данный перечень входят:

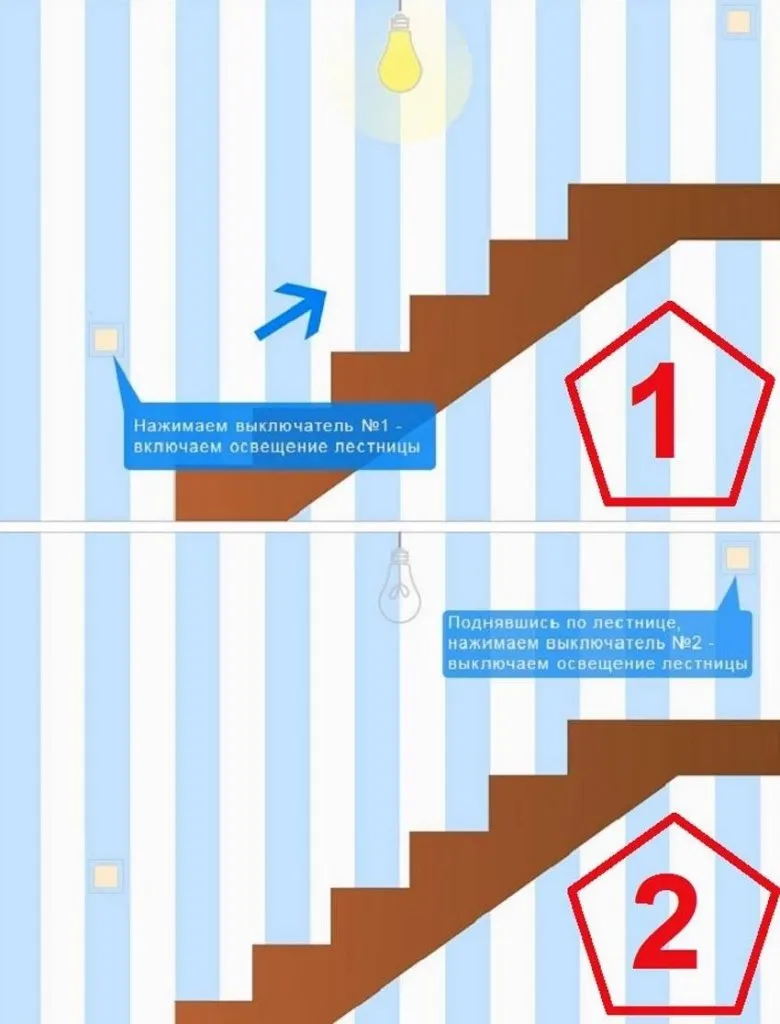

• Лестничные площадки.
• Коридоры.
• Спальни.
• Ванные комнаты.
• Кухни.
• Гостиные комнаты.

Следует понимать, что этот список не исчерпывающий. Здесь все зависит от ваших желаний и навыков, но все же стоит проконсультироваться со специалистами перед подключением устройства в определенных помещениях.

Какими преимуществами и недостатками обладает

Данное устройство, как и все электротехнические приборы обладает рядом плюсов и минусов.

Среди преимуществ следует выделить:

• Возможность управления одним прибором из разных мест.
• Высокие показатели безопасности.
• Низкая стоимость.
• Высокие показатели прочности и износоустойчивости.
• Возможность сэкономить электроэнергию.

К недостаткам относят:

• Сложные схемы для начинающих.
• Необходимость изучения множества материалов перед подключением.
• Большое количество соединительных проводов.
• В некоторых случаях необходимость привлечения специалистов.

Каких производителей выбирать

Данное устройство находится в группе опасных электроприборов, поэтому нужно понимать каких производителей лучше выбрать.

На рынке уже давно себя зарекомендовали такие бренды:

• Китайский производитель Делюкс.
• Польский производитель Электро-пласт.
• Немецкий производитель Беркер.
• Турецкий производитель Лезард.
• Турецкий производитель Вико.
• Турецкий производитель ИЕК.

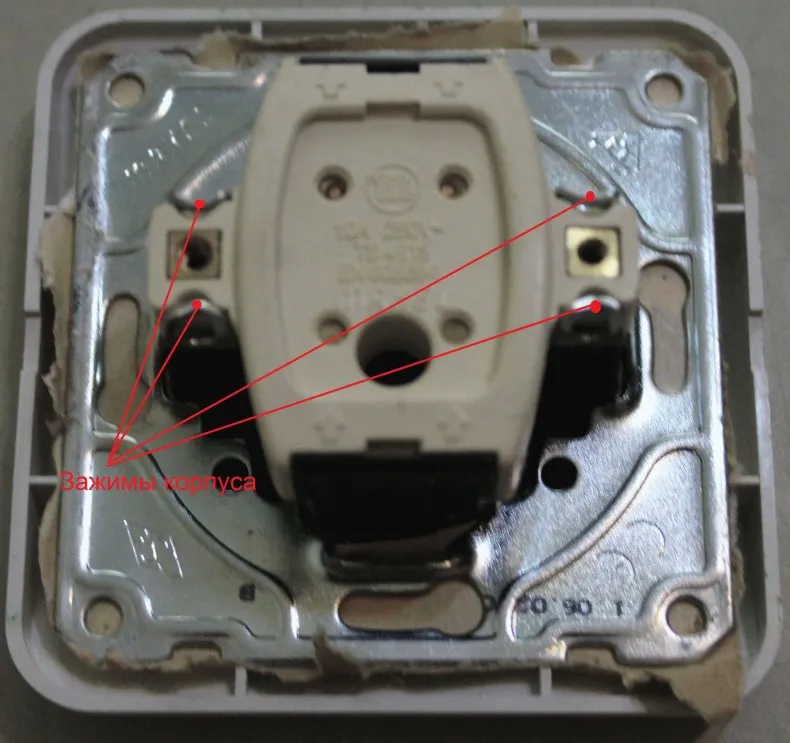

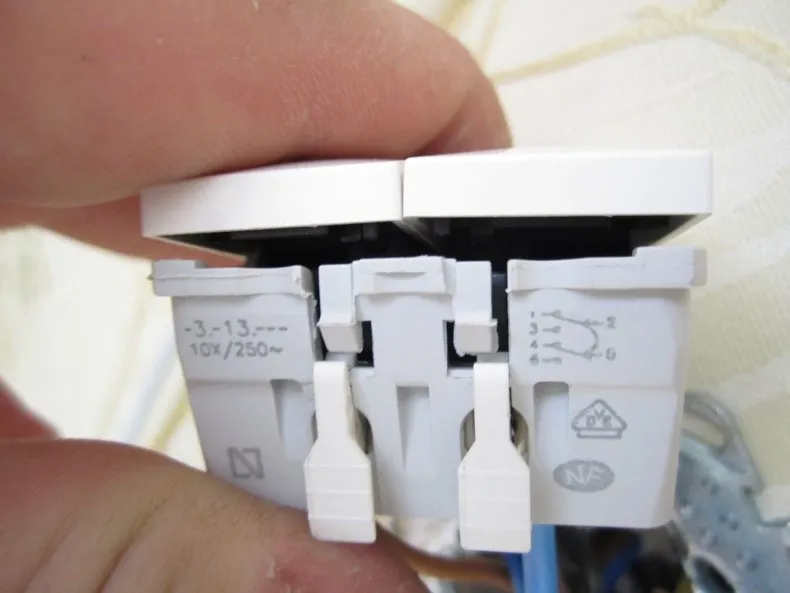

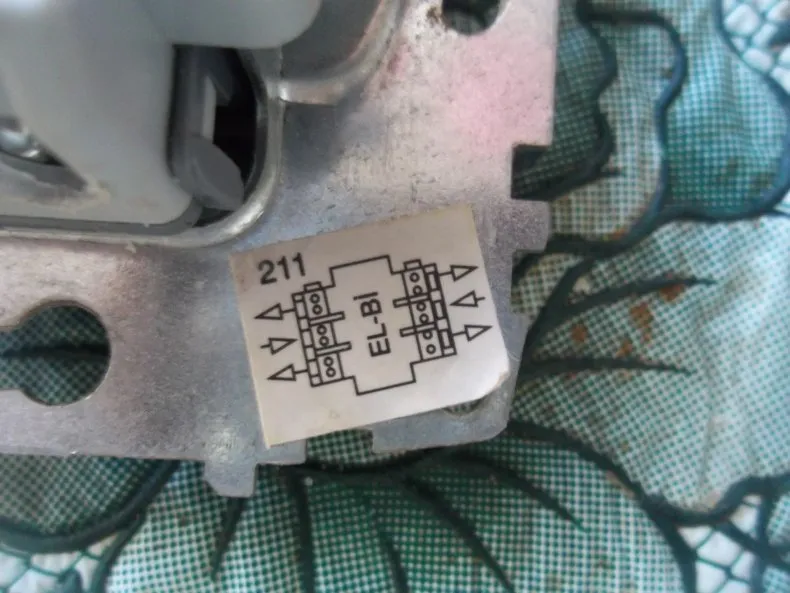

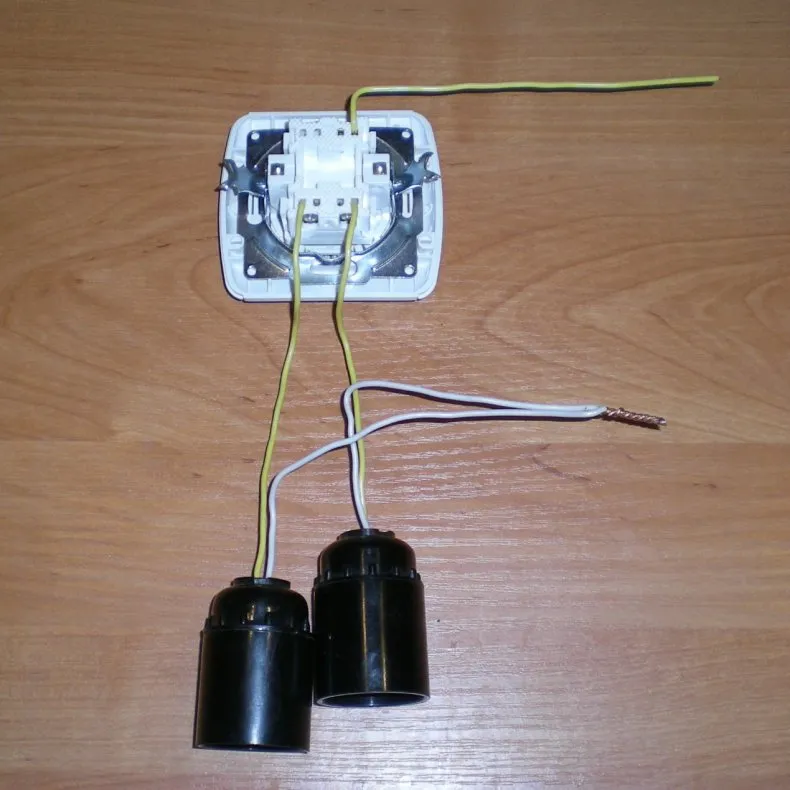

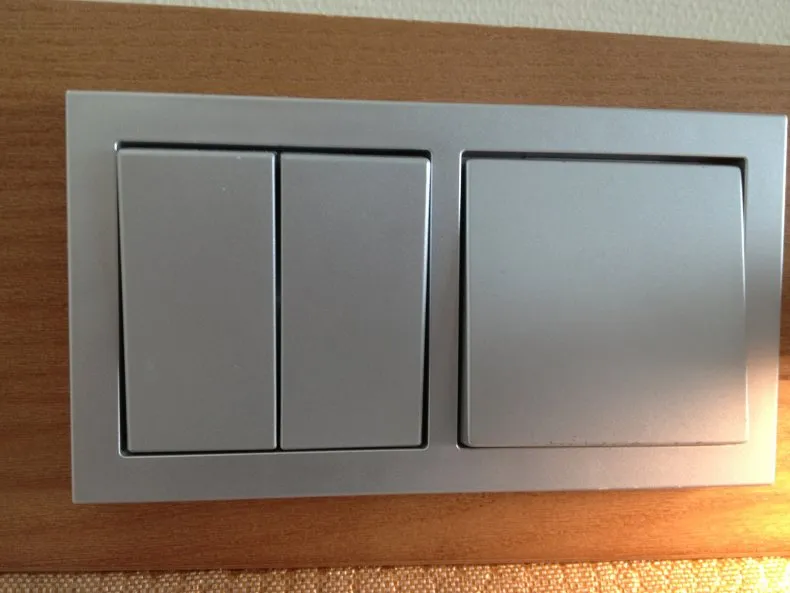

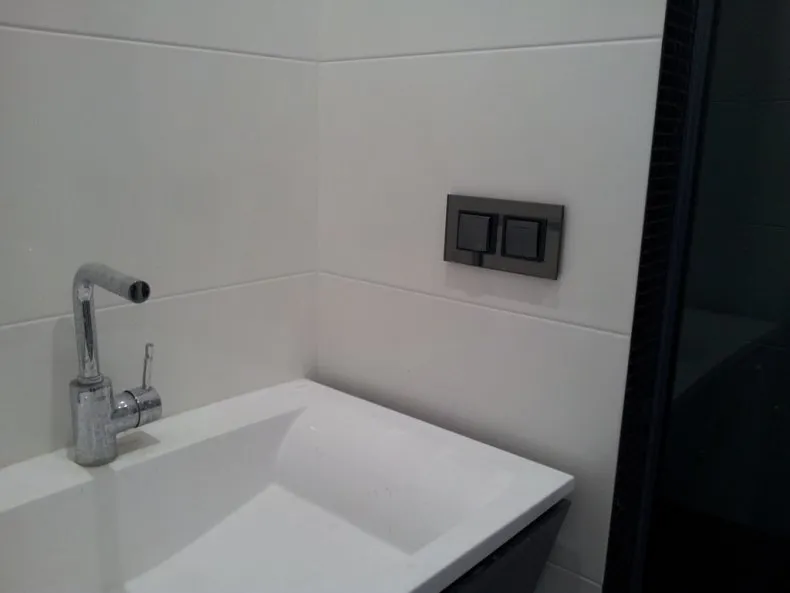

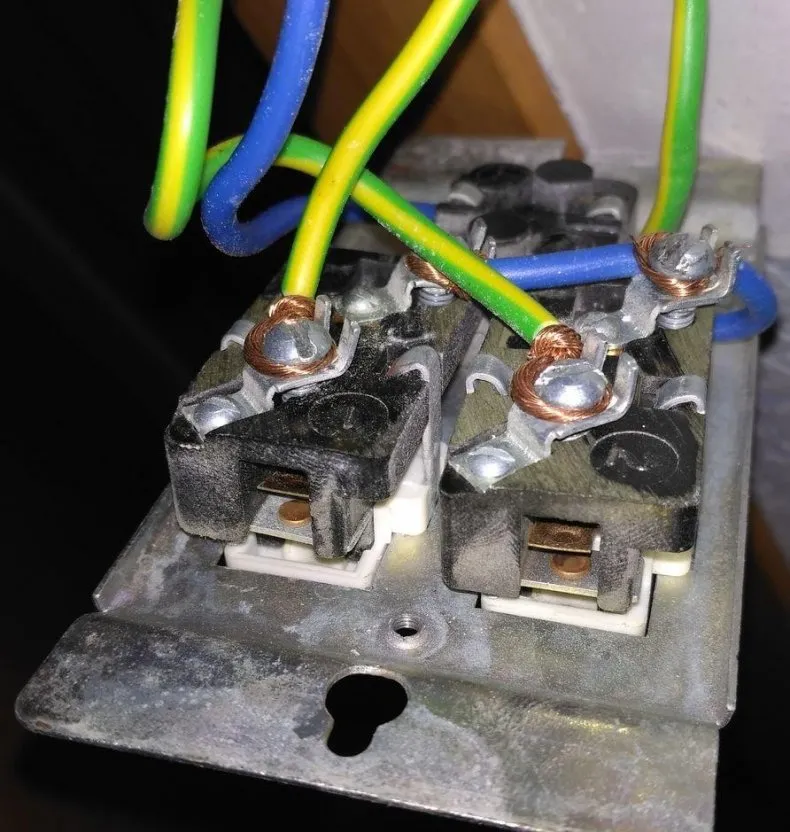

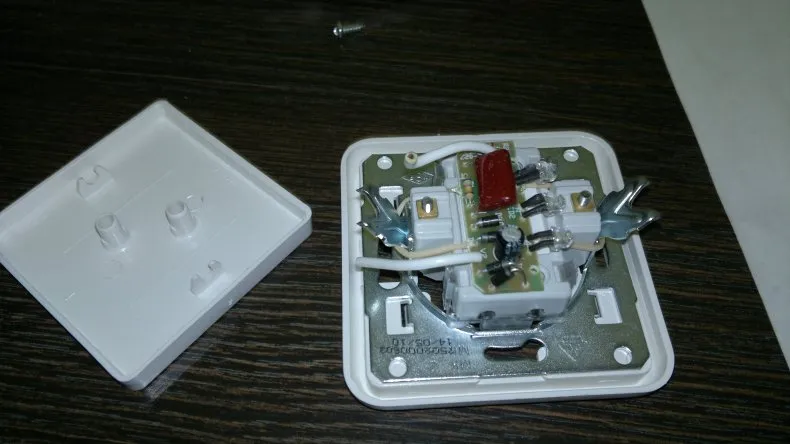

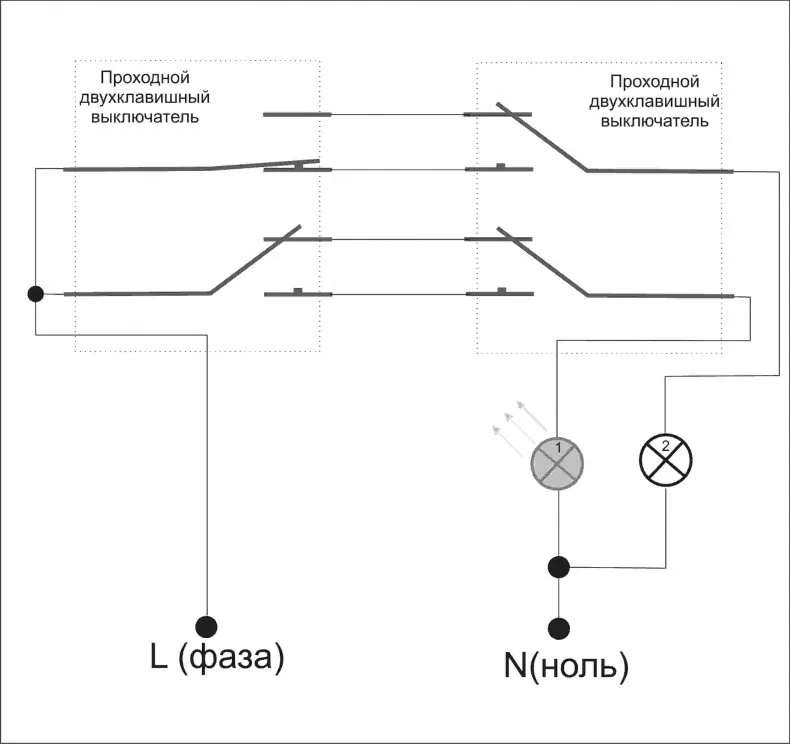

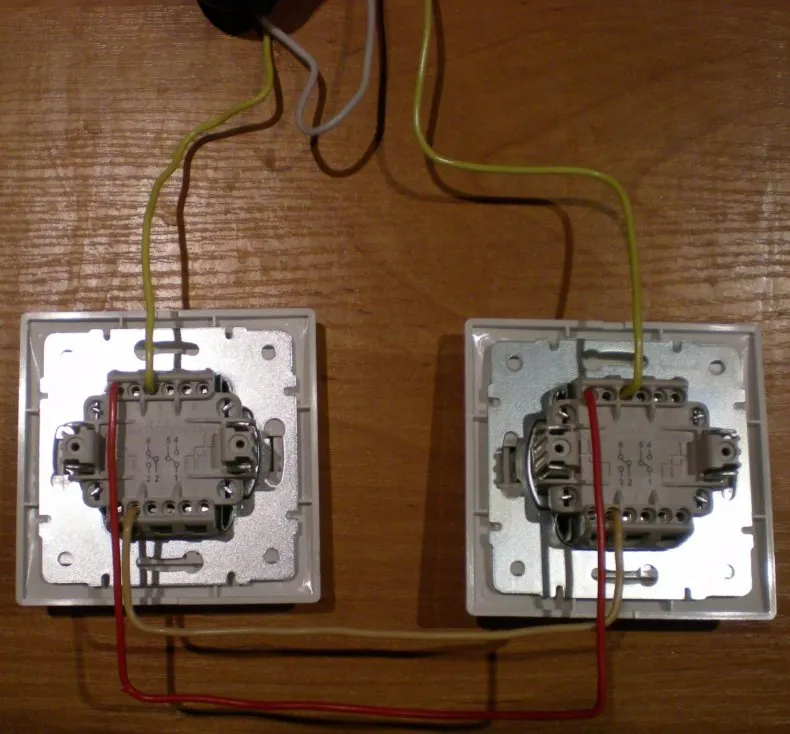

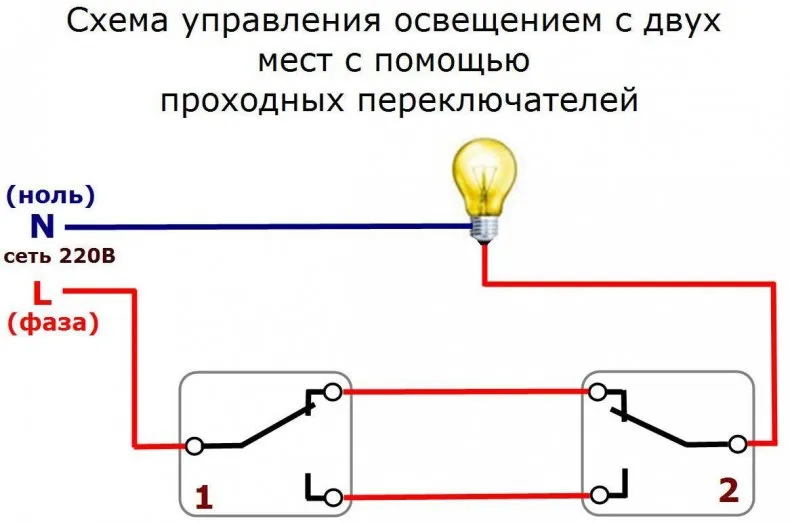

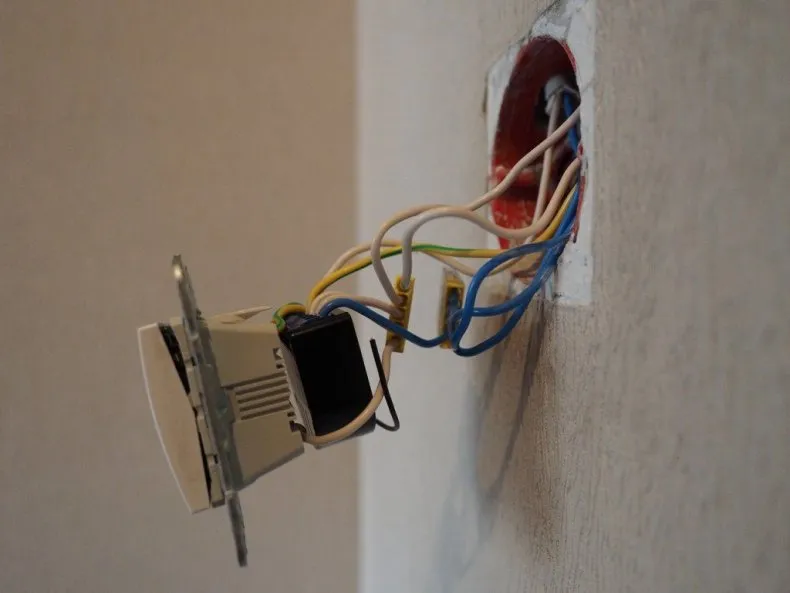

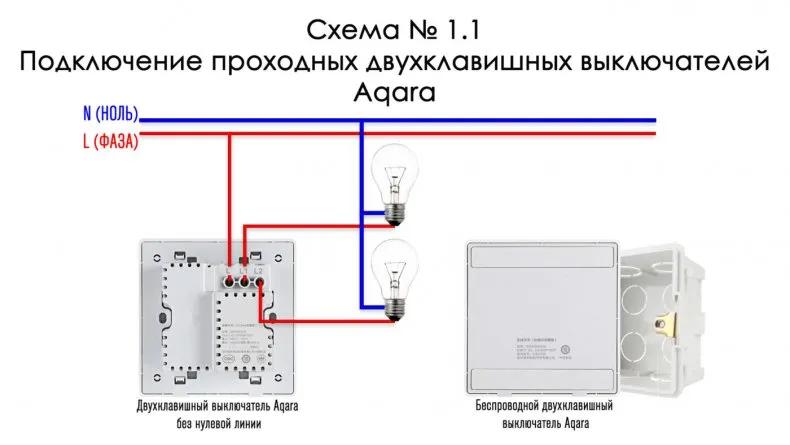

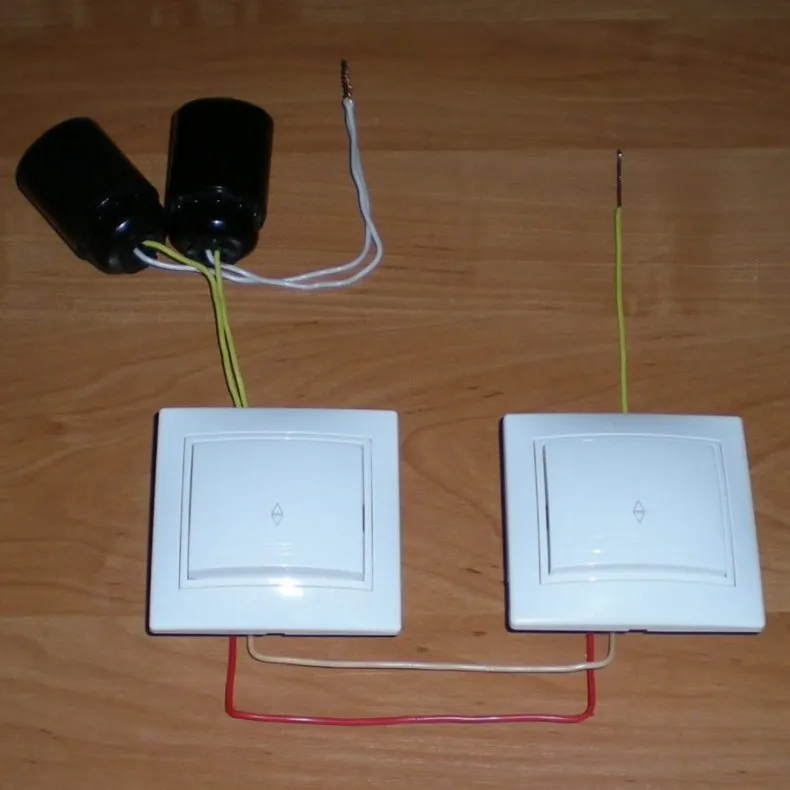

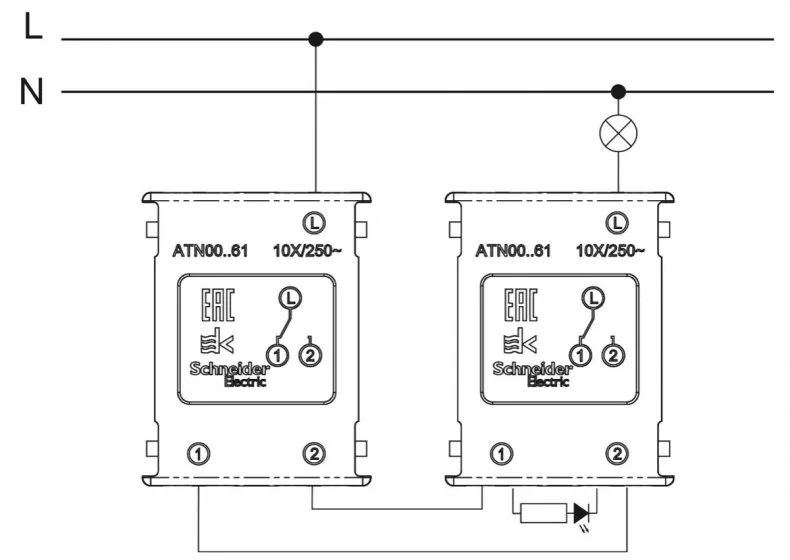

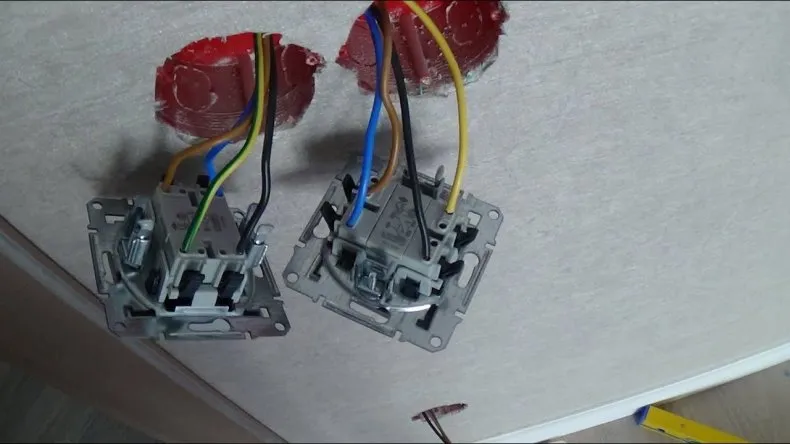

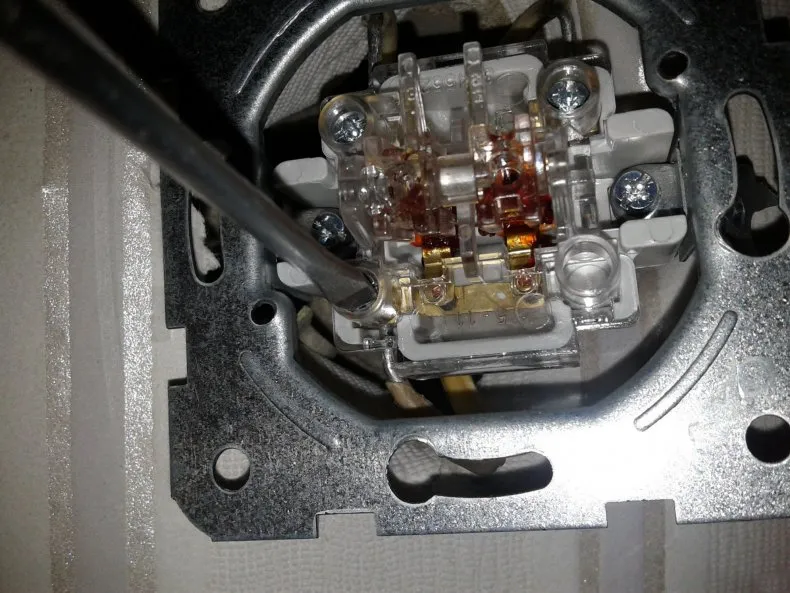

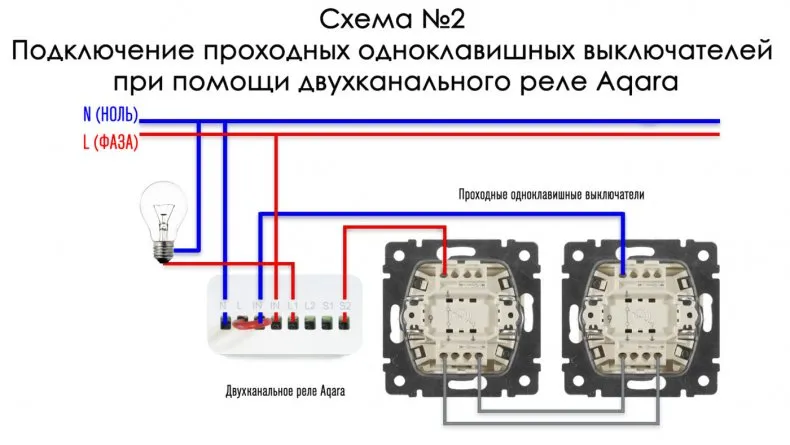

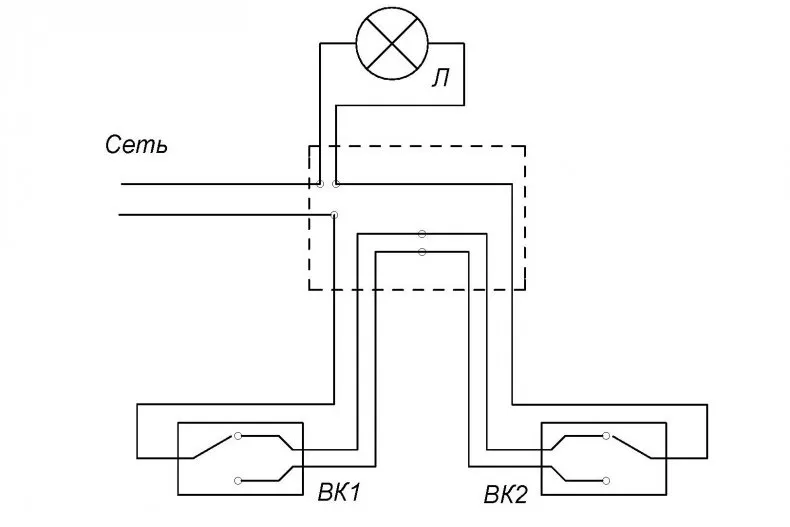

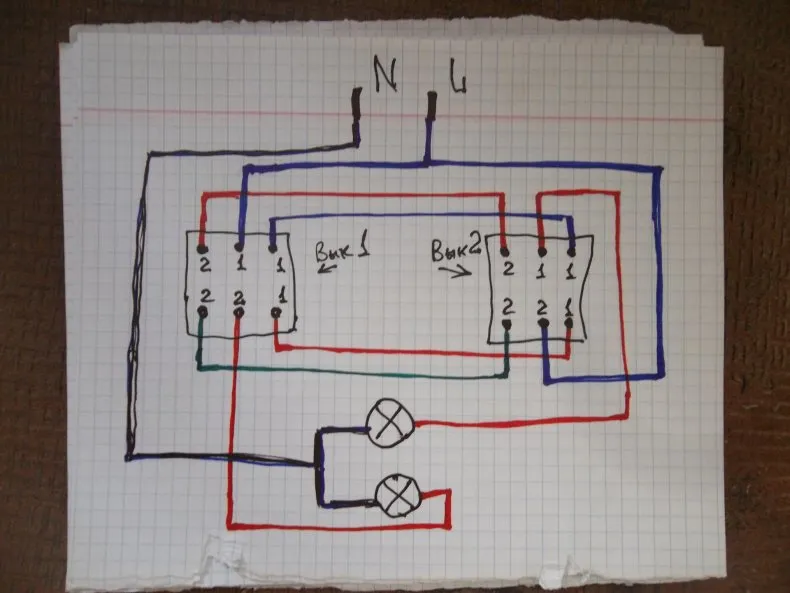

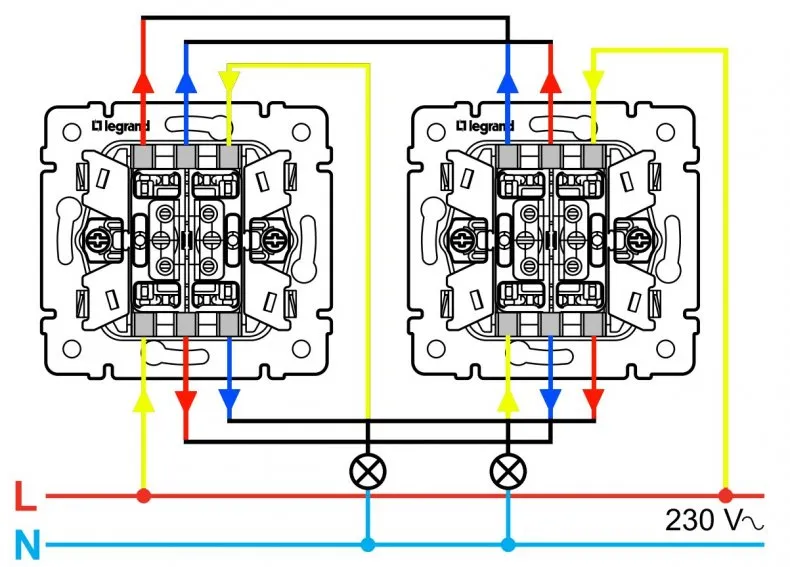

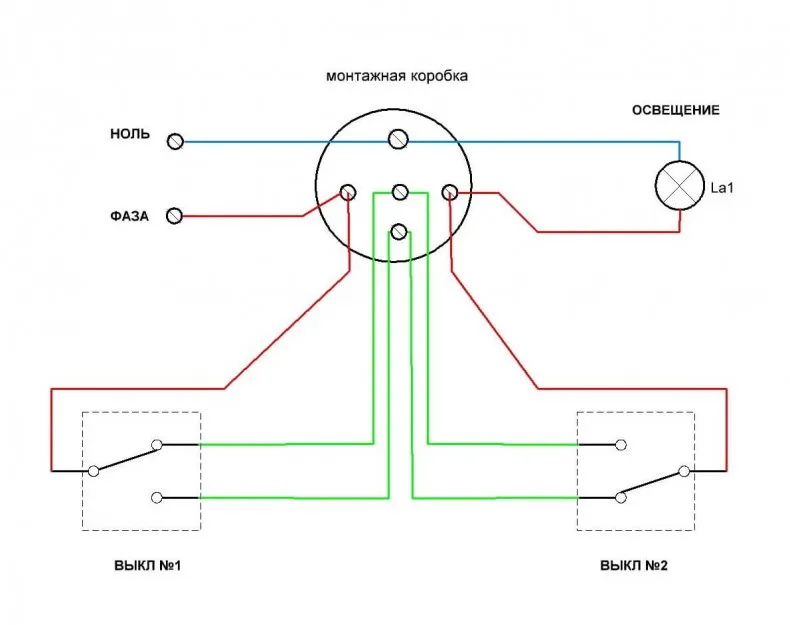

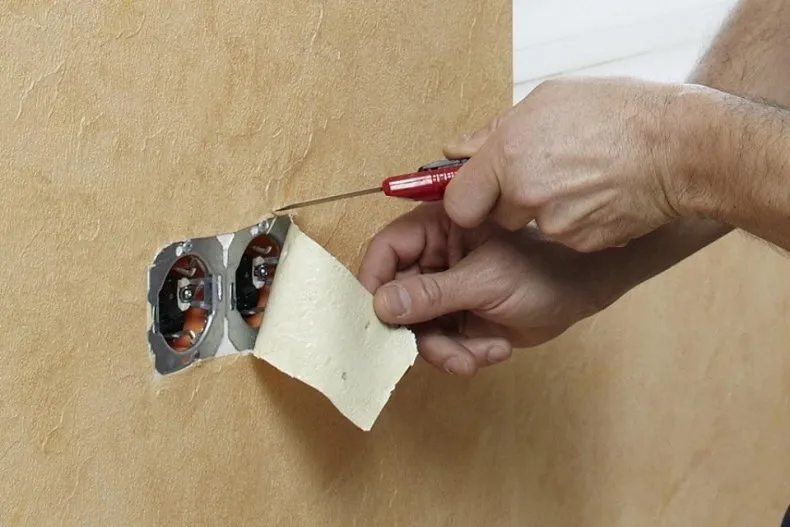

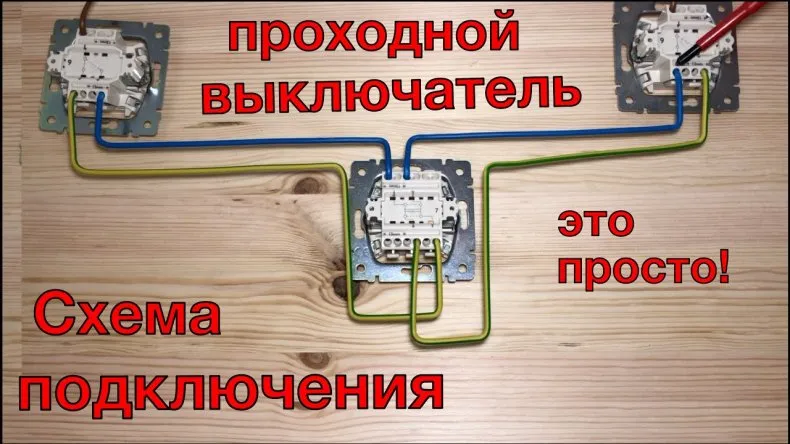

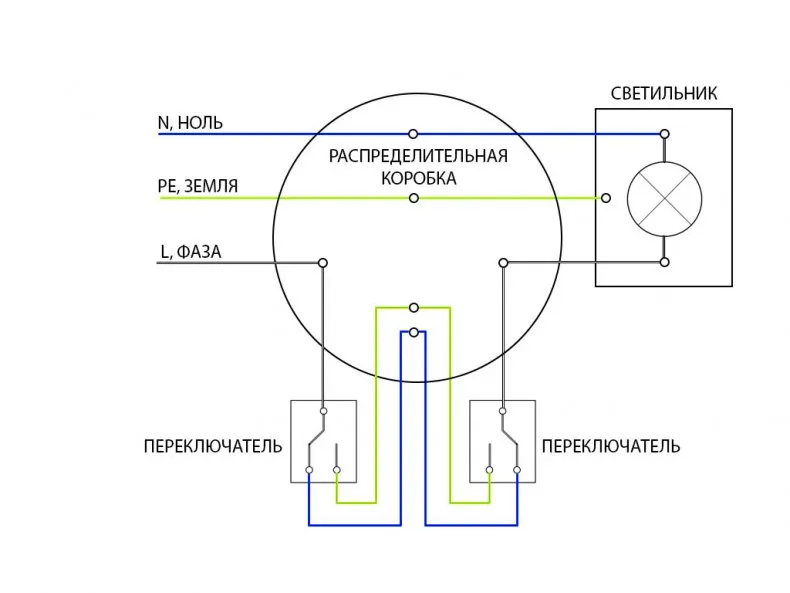

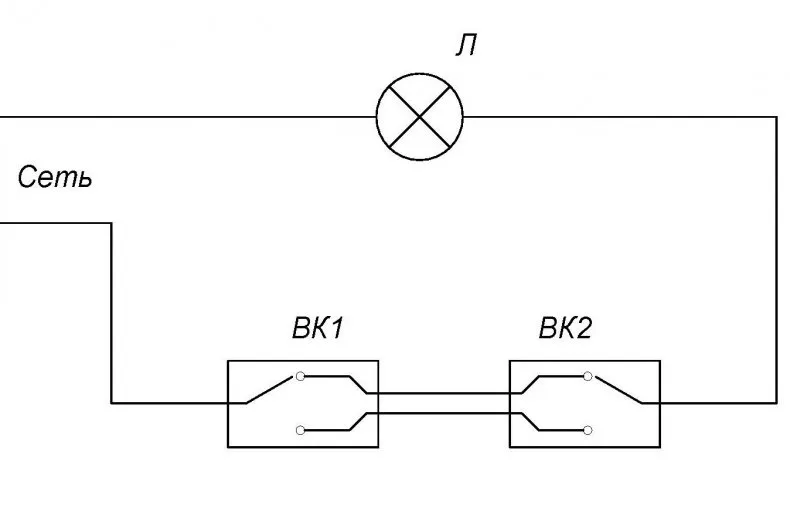

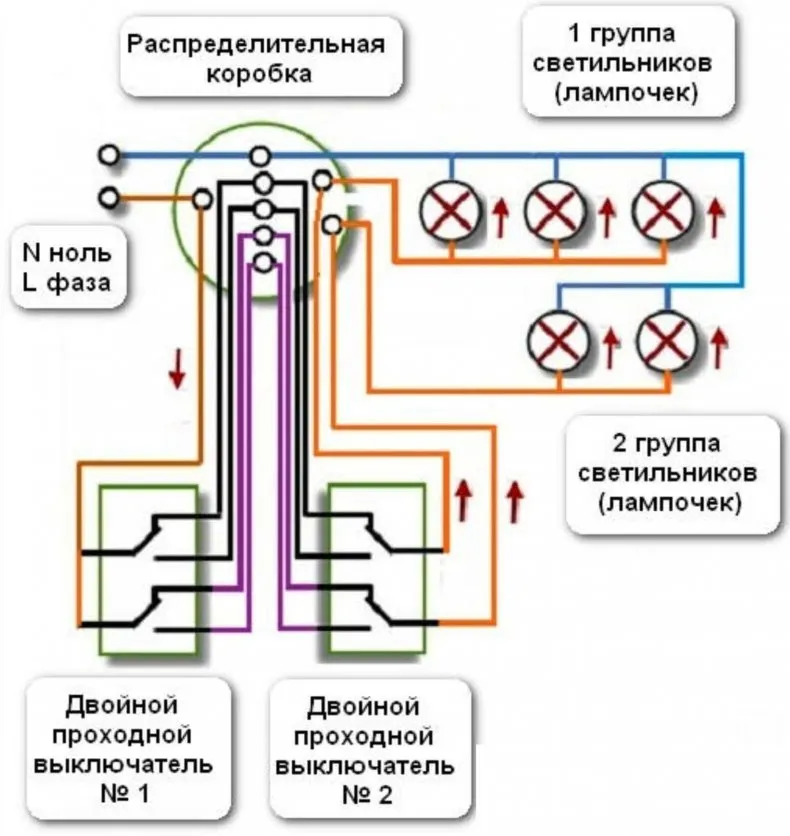

Фото подключения проходного выключателя

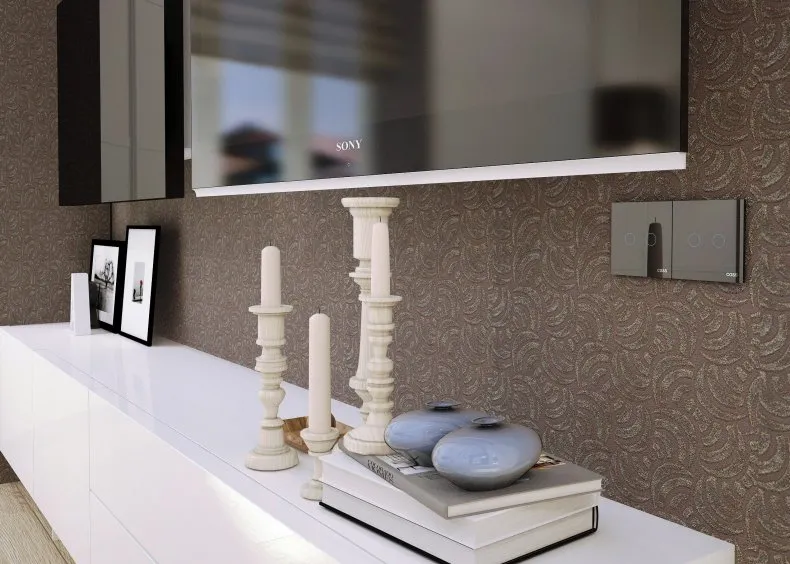

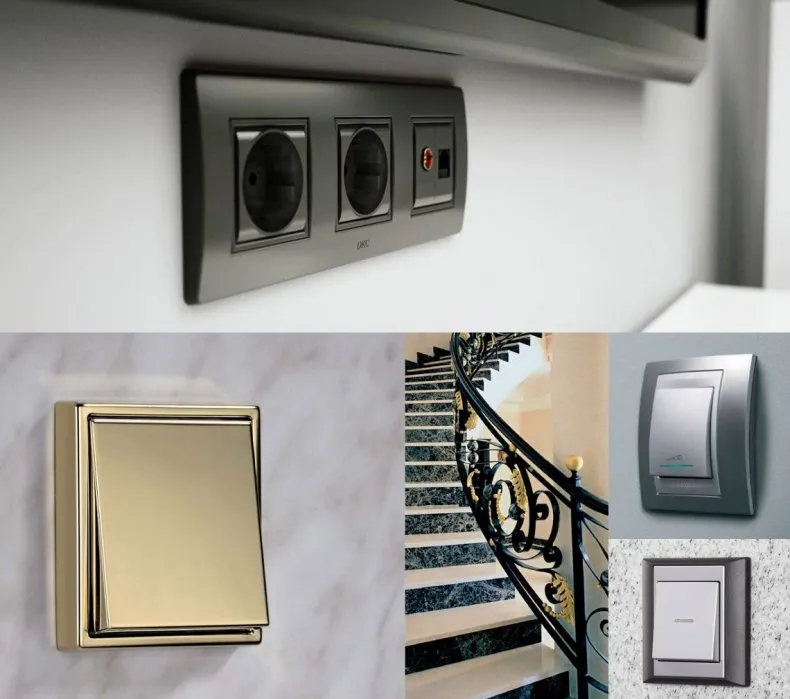

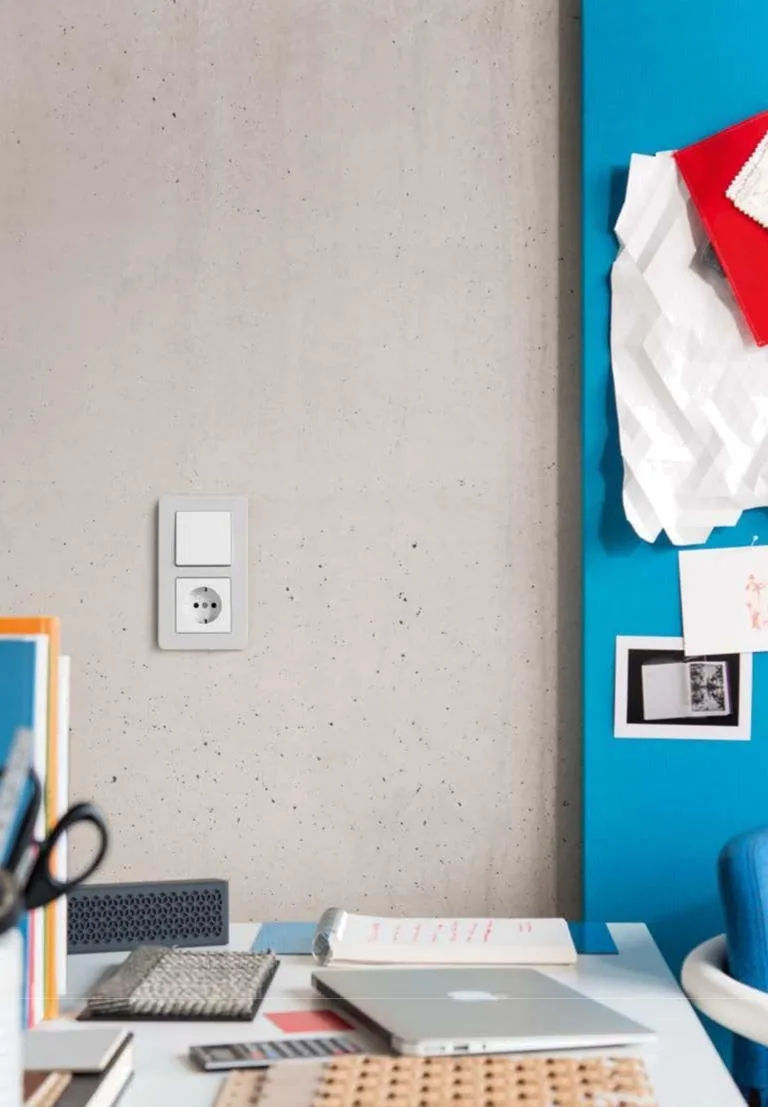

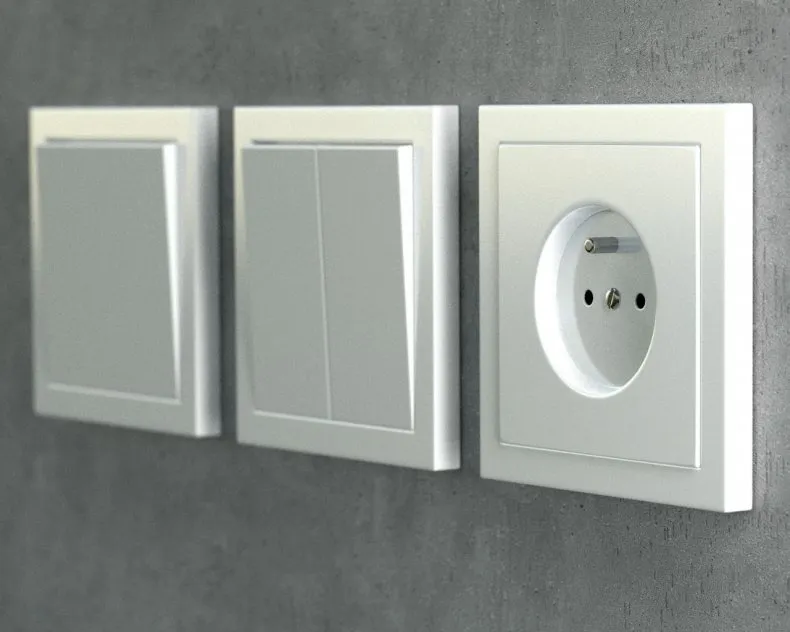

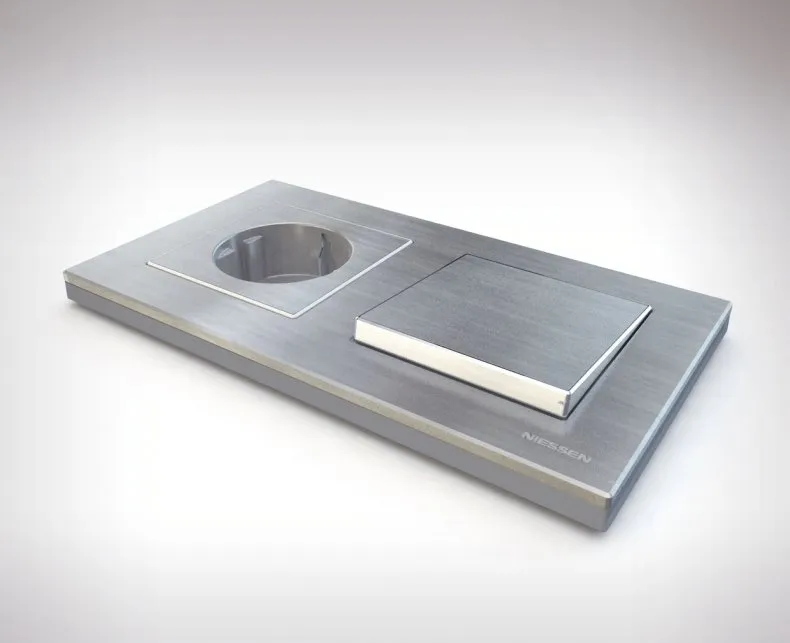

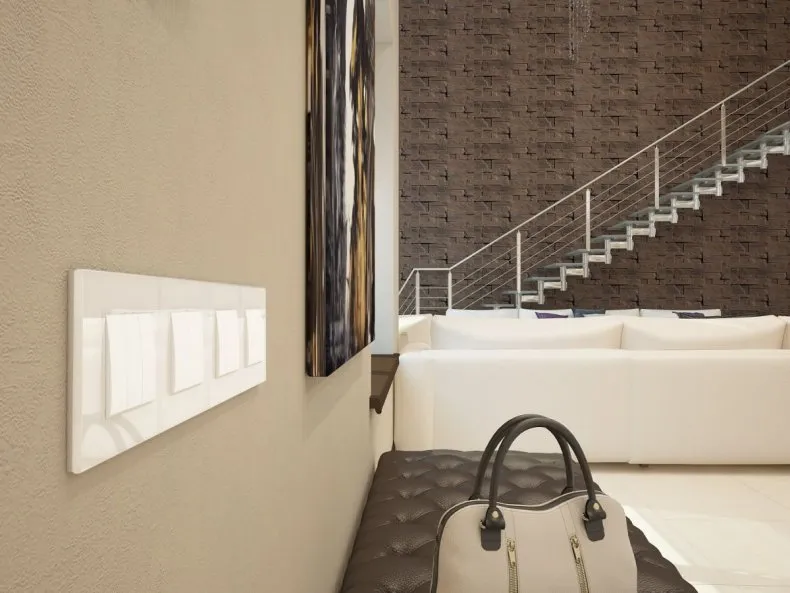

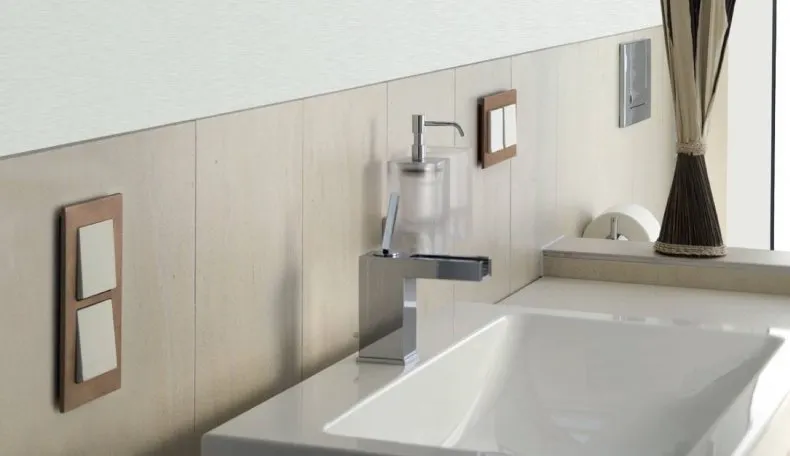

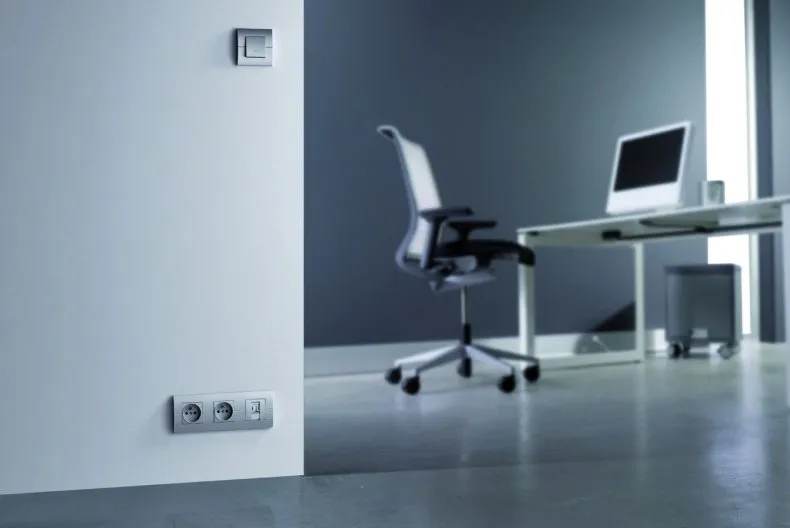

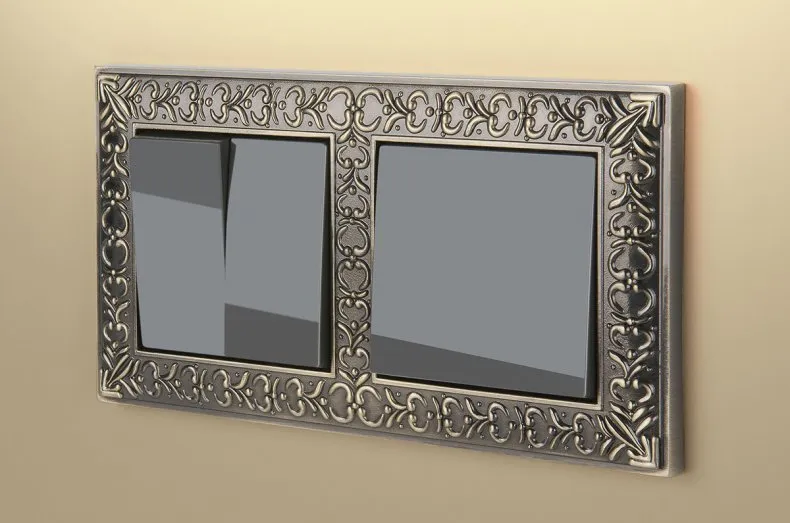

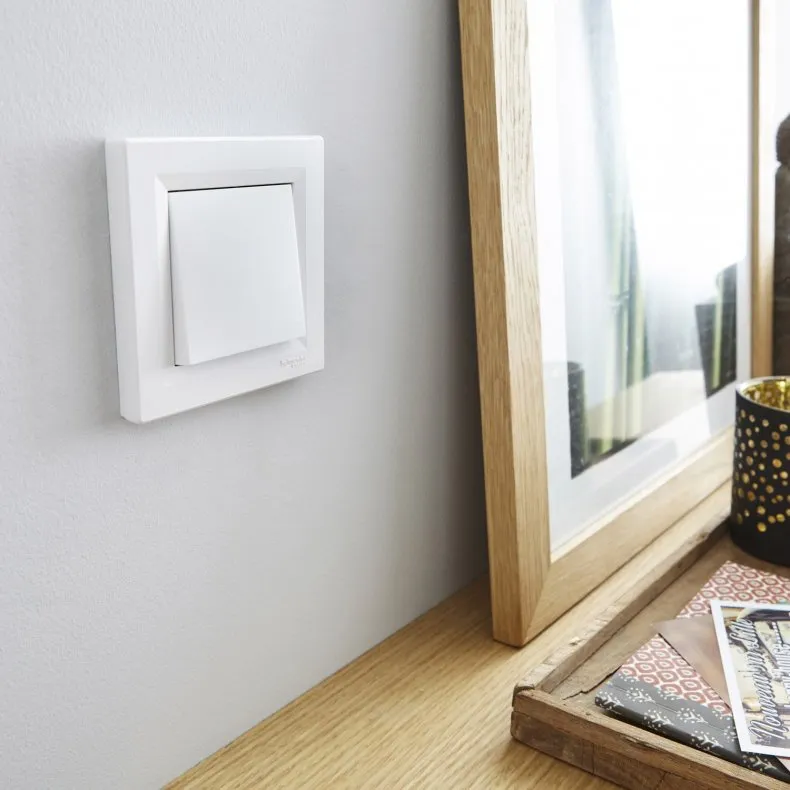

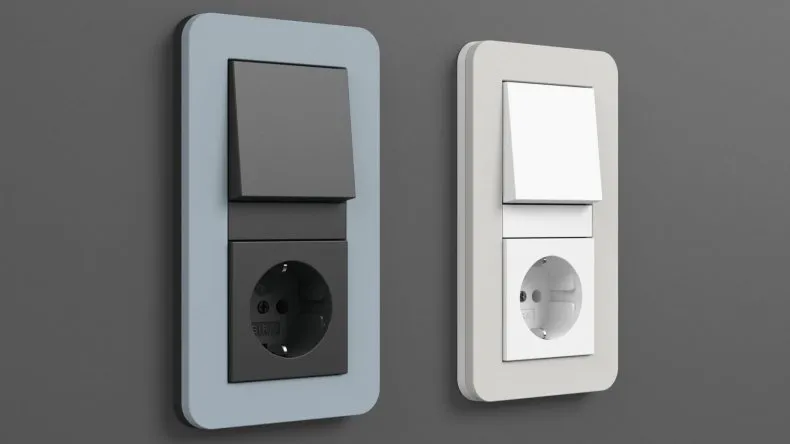

Как правильно подобрать розетки и выключатели в интерьере?

Подбор розеток и выключателей для интерьера – это важный этап, который влияет на общий внешний вид помещения. Ниже представлены некоторые советы по выбору розеток и выключателей:

1. Стиль помещения. При выборе розеток и выключателей нужно учитывать стиль интерьера. Например, для классического интерьера подойдут розетки и выключатели в стиле ретро или барокко, а для современного интерьера – в стиле хай-тек или минимализма.

2. Цвет. Розетки и выключатели должны сочетаться с цветом стен, потолка, мебели и других элементов интерьера. Выбирайте цвет розеток и выключателей, который лучше всего подходит к общей цветовой гамме помещения.

3. Материал. Розетки и выключатели могут быть изготовлены из разных материалов, таких как пластик, металл, стекло и т.д. Выберите материал, который соответствует вашим требованиям по качеству, прочности и дизайну.

4. Функциональность. При выборе розеток и выключателей необходимо учитывать их функциональность. Например, если вы планируете устанавливать розетки в кухне, то выберите модели с защитой от пыли и влаги.

5. Удобство использования. Розетки и выключатели должны быть удобны в использовании. Выбирайте модели с легко нажимающимися кнопками и розетками, которые удобно расположены на стене.

В целом, выбор розеток и выключателей зависит от ваших потребностей и предпочтений. Главное – подобрать модели, которые соответствуют стилю, цветовой гамме и функциональности вашего интерьера.
