Проходные выключатели с трех и более местами управления светом — схемы и инструкции
В различных местах, таких как проходные комнаты, коридоры или даже на улице, например, между воротами во двор и дверью в дом, зачастую требуется обеспечить возможность управления освещением из двух или более точек.
Современная промышленность предлагает множество решений этой проблемы:
· реле времени;
· датчики движения;
· разнообразные импульсные реле для управления освещением.
Но есть и классические схемы управления светом из двух, трёх и более мест.
Схема с проходными выключателями — управление светом из двух мест
Проходной выключатель, или как его еще называют, переключатель — это такое устройство, которое не просто размыкает цепь, а переключает их, подавая напряжение либо на один выходной контакт, либо на другой. Простыми словами — у него один входной и два выходных контакта.
Визуально его можно отличить от обычных выключателей по трём параметрам:
1. По значку на клавише. На ней часто наносят маркировку в виде двух треугольников расположенных один над другим.
2. По схеме на задней панели. В большинстве случаев сзади указывается схема расположения клемм и их соответствия контактам переключателя.
3. На проходном одноклавишном выключателе три клеммы для подключения проводов.

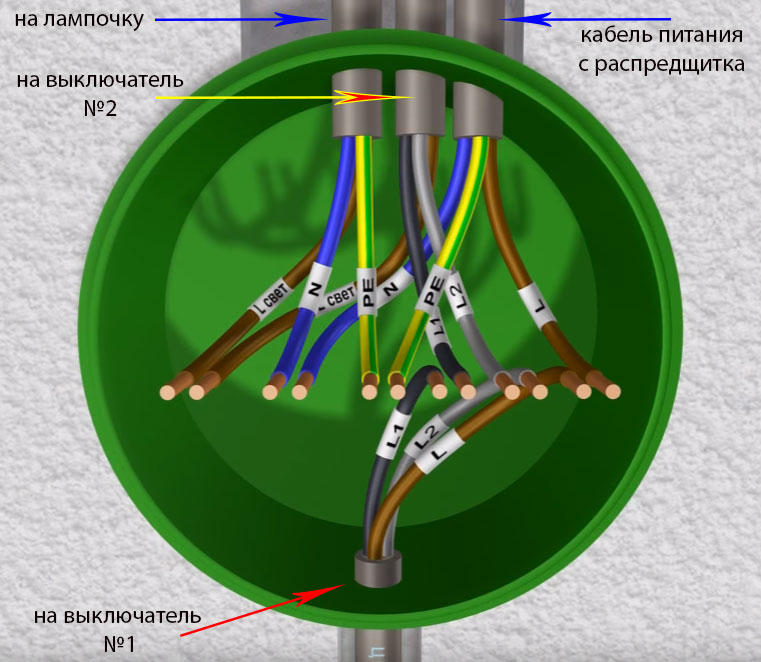

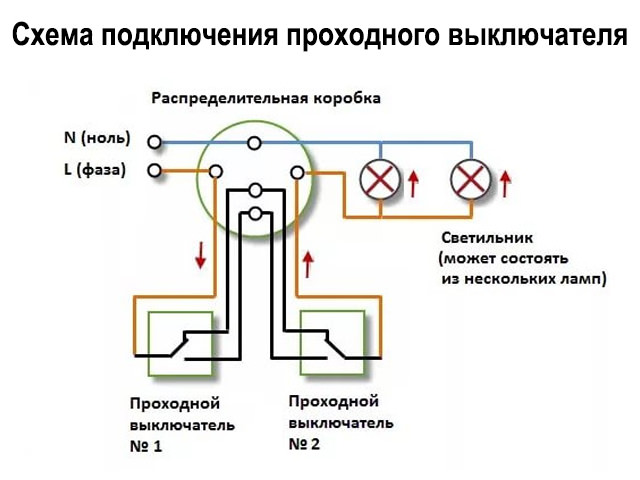

Есть два варианта схемы управления светом из 2 мест. Первая схема чаще всего приводится в статьях, инструкциях к проходным выключателям и каталогах производителей. Принцип её работы достаточно прост, и он заключается в том, что в зависимости от положения выключателя напряжение подаётся либо на одну, либо на другую жилу кабеля между выключателями.
Например: если первый выключатель переключен в положение «вверх» по схеме, а второй «вниз», то лампа гореть не будет. Если первый выключатель переключить в положение «вниз», подав напряжение на нижний по схеме провод, то светильник засветится и наоборот. Таким образом, можно включить и выключить свет любым из выключателей, что наглядно отражено на следующей иллюстрации.
Ниже приведена иллюстрация этой же схемы из каталога продукции Legrand, на примере реальных выключателей серии Valena.
Есть еще одна схема, возможно она будет удобнее для монтажа, если рядом с точкой установки каждого из выключателей есть одноименная фаза и ноль, например, есть розетки.
К неподвижным контактам выключателя подключается и фаза и ноль, а к переключающимся контактам подключается провод от светильника. В зависимости от положения выключателя, на светильник поступает либо фаза с двух сторон, либо фаза и ноль. Учтите, что для работы этой схемы оба выключателя должны подключаться к одной фазе, не допустите ошибок при монтаже проводки на объекте с трёхфазным вводом.
Схема управления светом из трёх и более мест

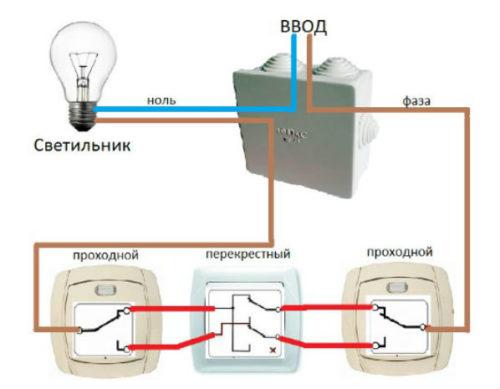

Если нужно установить три выключателя или больше, то одни лишь проходные выключатели не подойдут. К ним нужно добавить перекрестный выключатель.
От проходного он отличается тем, что у него две пары контактов, в отличие от предыдущих – они переключаются крест-накрест. То есть у этого выключателя два входных и два выходных контакта. В каталогах некоторых производителей он еще называется «промежуточный переключатель».

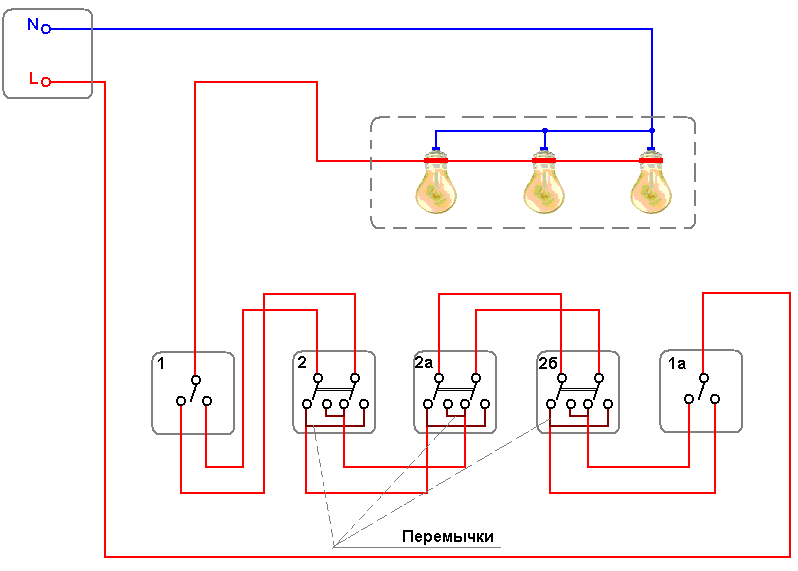

Для масштабирования схемы, то есть увеличения количества выключателей нужно просто добавить перекрестный выключатель. Ниже приведен пример управления светом из 4-х мест, но если вам и этого недостаточно — действуйте по аналогии, добавляя по одному перекрестному выключателю.
Аналогичная схема приводится в уже упомянутом каталоге «Легранда».
Заключение
На практике такие схемы применяются всё реже и реже. Причиной тому стало развитие недорогой автоматики — разнообразных импульсных реле для управления освещением из нескольких мест, радиореле с возможностью привязки пультов дистанционного управления, датчиков движения и появление различных «умных» светильников, которые управляются от обычных выключателей.
Однако приведенные выше схемы достаточно надёжны, те же проходные выключатели есть в каталогах всех ведущих производителей электроустановочных изделий.
Но главный их недостаток — относительно сложный монтаж, необходимость прокладки нескольких линий между выключателями, а также увеличение расхода кабеля если далеко расположен светильник, или сами выключатели друг от друга. В случае неквалифицированного ремонта элементов схемы возможны трудности в подключении.
Да и несмотря на то что такие выключатели есть в каталогах производителей, многие электрики жалуются на то, что зачастую сложно найти проходные и перекрестные выключатели нужной серии.
Алексей Бартош специально для vk.com/etm_company
Как правильно подключить выключатель на люстру?
Подключение выключателя на люстру зависит от конкретной модели и типа проводки, поэтому важно следовать инструкции, которая поставляется вместе с люстрой. Однако, в целом, процесс подключения может быть описан следующим образом:
-
Выключите электричество в комнате, где вы будете устанавливать люстру. Это можно сделать, отключив соответствующий автомат в электрической шкафу.
-
Снимите кожух с люстры и изучите расположение проводов. Обычно провода бывают цветных (черный, белый и зеленый или медный) или помечены соответствующими буквами.
-
Подключите провода от люстры к соответствующим проводам в потолке. Обычно на люстре есть клеммы для подключения проводов. Черный провод от люстры соедините с черным проводом в потолке, белый с белым и зеленый или медный провод с зеленым или медным проводом в потолке.
-
Если выключатель не был подключен ранее, то найдите провод, который идет от выключателя к люстре. Этот провод может быть красного или черного цвета. Соедините его с черным проводом на люстре.
-
После того, как все провода подключены, закрепите кожух на люстре и включите электричество в комнате.
-
Проверьте работу выключателя и люстры, чтобы убедиться, что они работают должным образом.
Если у вас есть какие-либо сомнения или вопросы относительно подключения выключателя на люстру, лучше обратиться к профессионалам или электрику. Они помогут с установкой люстры и подключением выключателя правильно и безопасно.
