Прокладка кабеля в земле: схема работ и правильный выбор проводника

Инструкция по прокладке кабеля в земле

• Преимущества данного способа прокладки
• Нормы для прокладки под землёй
• Выбор проводника для прокладки
• План проведения работ
• Порядок проведения работ по укладке
• Прокладка кабеля в зимний период

Для передачи электроэнергии от источника электрического тока до места потребления обычно осуществляется прокладка проводов под землей. Этот метод прокладки считается самым экономичным, поскольку включает в себя лишь небольшие строительные издержки. Если рассматривать более конкретно, это также называется «прокладка кабеля в земле».

Преимущества данного способа прокладки

Прокладка кабеля под землёй имеет множество преимуществ, однако, они действенны, если при прокладке кабелей связи используется технология прокладки кабеля. В преимущества можно отнести:

1. Стоимость прокладки кабеля в земле будет иметь цену аналогичную материалам;
2. Менее затратный способ, чем прокладка и согласование пропуска по воздуху;
3. Если канава имеет хорошую глубину, то невозможен факт повреждения кабеля и обслуживание не потребуется;
4. Привлекательный внешний вид, без висящих проводов;
5. Можно использовать электрический высоковольтный провод любого сечения, без усиления подвесных конструкций.

Нормы для прокладки под землёй

Помимо этого, прокладка кабелей в земле и монтаж должны выполняться в соответствии с ПТЭЭП и ПУЭ, вне зависимости от назначения вводимого провода. Из этого следует что:

• Провод должен быть заложен на глубину не меньше чем 70 см. В случаях, если подземная линия имеет длину меньше 5 метров, а провод защищён трубой, то возможно проложить кабель под землей на глубине 50 см;
• Запрещена проводка линии под фундаментом дома. Расстояние до фундамента должно быть минимум 60 см. Когда прокладываемый провод идёт из дома в другую постройку через фундамент, то следует защитить силовой провод трубой из стали. Защищать трубой прокладку кабеля нужно обязательно, так как оно подвержено различным воздействиям. Любой кабель должен быть тщательно уложен и защищён;
• Между двумя проводами в одной траншее должно быть расстояние не менее 10 см, по этому показателю и определяется ширина канавы;
• Следует держать отступ от кустарников не меньше 75 см, а от деревьев не меньше 2 метров. Отступ можно игнорировать, если имеется дополнительная защита проводника;
• От канализации и водопровода должна быть соблюдена дистанция более метра, от газовой трубы – от двух и более;
• Когда проводные линии в траншее пересекаются, тогда нужно иметь между ними отделяющий слой земли, толщиной не менее полуметра;
• Провод, проходящий в земле, должен быть бронированным и предназначенным для прокладки под землёй. Слой брони нужен для обеспечения защиты от вредителей и физических повреждений;
• Когда решено прокладывать кабель с использованием специальной лебёдки, что раскручивает барабан, тогда механизм должен быть оснащён ограничителем. С устройством ограничения можно совершить прокладку змейкой, что исключает натяжку линии;
• Когда требуется самому провести соединение электрического проводника под землёй, можно использовать особые муфты, сделанные из металла. Такой соединительный элемент обеспечивает надёжный и долговечный контакт;
• Чтобы обеспечить дополнительную защиту силовой линии под землей, возможно использование асбоцементной трубы или можно построить сооружение для проводов из кирпича;
• Сверху положенного в землю проводника требуется провести сигнализирующую ленту с написанным предупреждением о проводе.

Выбор проводника для прокладки

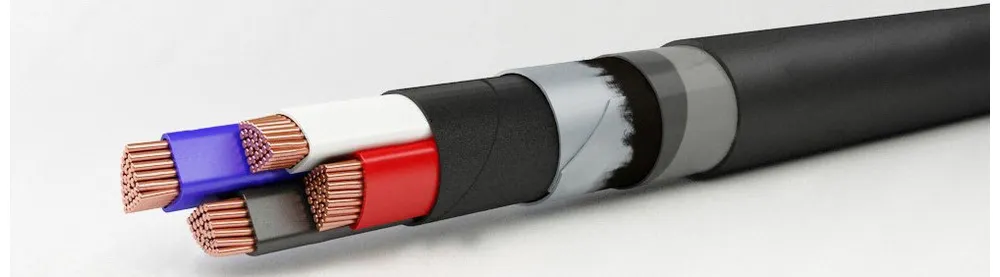

Рекомендуется для прокладки в земле использовать виды бронированного кабеля ВБ6ШВ и ВБ6ШВнг, потому что эти виды защищены стальной лентой и представляют хороший вариант, который не позволит механическим повреждениям, а также грызунам нанести ему вред. Соответственно подземный кабель с такой защитой будет очень долговечен. Преимущество его в том, что бронированный провод можно прокладывать без трубы, однако, труба рекомендуется в любом случае, так как нечаянно найти его и повредить могут работники государственных организаций при любых работах. Также, если это потребуется, его будет легче найти самостоятельно.

Мощность, которой должен обладать кабель для прокладки в грунте, требуется выбирать исходя из потребляемой мощность всех потребителей электроэнергии на объекте. Есть множество таблиц, которые помогут рассчитать, какой мощности нужен провод. Вкратце это выглядит так:

• ВБШвнг 4х6 – может выдерживать мощность 11 кВт;
• ВБШвнг 4х10 – может выдерживать мощность 15 кВт;
• ВБШвнг 4х16 – может выдерживать мощность 21 кВт.

План проведения работ

Работу можно разделить на несколько этапов:

1. Определения места для прокладки;
2. Выбор кабеля;
3. Подготовка траншеи;
4. Создание условия для прокладки кабеля в траншее;
5. Прокладка силового кабеля в траншее;
6. Защита траншеи подушкой, затем землёй и сигнальной лентой;
7. Проверка работоспособности линии;
8. Окончательное закапывание траншеи.

Порядок проведения работ по укладке

Чтобы знать, как проложить кабель в земле, нужно иметь определённые знания. Для начала делается разметка по маршруту прокладываемого кабеля. Разметку можно проводить с помощью колышков и верёвки. Желательно всё рассчитать так, чтобы провод не пересекался с прочими инженерными сетями и коммуникациями. Далее нужно составить план, как будет расположен алюминиевый провод. Должно быть указано расстояние выходов кабеля из земли и все его повороты. Главное не забыть во время прокладки отключить сеть, во избежание удара током.

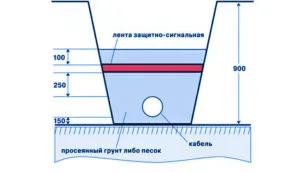

После этого на месте разметки копается траншея. Оптимальная глубина будет около 80 см. Ширина должна быть удобной для выкапывания, оптимальная будет около 20 см.

Дно траншеи обязательно утрамбовывается. Когда траншея проходит через дорогу, то глубину следует брать от 120 см. При укладке проводника в траншею следует убрать все большие и маленькие предметы, по типу камней, веток и прочего.

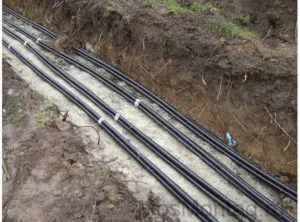

После этого делается подушка. Подушка представляет собой песок, насыпанный на дно траншеи слоем 10-12 см. Подушка поможет избежать возможности обрыва кабеля. Для этого используют любой песок, главное чтобы им было закрыто всё дно. Уже отключенный провод на подушку укладывается таким образом, чтобы он не был натянут. Провод лучше всего проложить цельным куском. Если в одной траншее планируется несколько кабелей, то расстояние между ними должно быть более 10 см. Выполняется поиск повреждения на кабеле и если ничего не обнаружено, можно переходить далее.

После прокладки кабеля он засыпается подушкой из песка, толщина которой должна быть не менее 10 см, песок должен полностью присыпать кабель.

Траншея засыпается грунтом на толщину 15 см и утрамбовывается. Грунт не должен содержать в себе посторонних предметов. Поверх утрамбованного грунта кладётся сигнальная лента, предупреждающая надпись должна быть сверху, а сама лента находится строго над кабелем по всей длине. После этого траншея засыпается до верха. На ней следует сделать небольшой холмик, так как земля со временем просядет.

После всего надо проверить провод на замыкания и заземлить его броню.

Прокладка кабеля в зимний период

Допускается укладка в зимнее время года, однако, следует учесть следующие требования:

До начала укладки кабеля в траншею следует прогреть кабель в тёплом помещении или при помощи трансформатора. В случае с трансформатором нужно быть осторожным, если до этого не приходилось с ним работать, дабы избежать повреждения кабеля.

Когда кабель прогрет, его нужно уложить как можно быстрее. Когда наружная температура опускается ниже -10, то на всё есть не более часа. Когда от -10 до -20, в распоряжении всего до 40 минут. При ниже чем -20, всего полчаса. При более низких температурах электромонтаж запрещается.

• Без прогрева кабеля можно укладывать проводники в случаях:
  Когда температура выше -5, а проводник высокого давления.
• Когда температура выше -7, а проводник защищён изоляцией.
• Когда температура выше -15, а проводник защищён изоляцией ПВХ или резиновой.
• Когда температура выше -20, а проводник защищён изоляцией полиэтиленовой оболочкой или резиной, а сверху оболочкой из свинца.

Важно знать
Есть несколько важных советов, которые помогут выполнить работу более квалифицированно:

• Использовать для проводки нужно только бронированные проводники.
• Металлическая труба, что будет проходить через фундамент построек, должна иметь размер в диаметре в 2-3 раза больше, чем диаметр проводника.
• Когда земля промерзает более чем на 70 см, то следует закрепить защитную трубу, дабы не произошло деформации или разрыва.

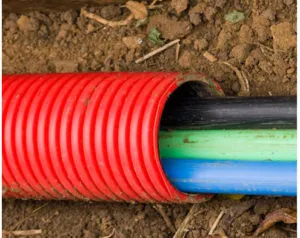

• Запрещено использовать пластиковый и гофрированный материал труб в качестве защиты. Связано это с маленьким сроком годности, которым обладает гофра.
• Нужно избегать зон повышенной нагрузки, а в частности тротуаров, площадок, стоянок и прочих мест.
• Все рекомендации как правильно проложить кабель позволят квалифицированно произвести прокладку провода под землёй, соблюдая все правила, избегая сложных моментов и ошибок. В случае неправильной прокладки, произвести поиск обрыва будет довольно затруднительно.

В чем лучше прокладывать кабель под землей?

При прокладке кабеля под землей следует учитывать множество факторов, таких как условия окружающей среды, наличие воды, химических веществ и других агрессивных сред, а также потенциальные механические воздействия, такие как нагрузки на кабель от проходящих автомобилей или тяжелой техники.

Чтобы выбрать наиболее подходящий материал для прокладки кабеля под землей, можно использовать следующие рекомендации:

1. Полиэтиленовая труба: полиэтиленовые трубы обладают хорошей устойчивостью к воздействию воды и химических веществ. Кроме того, они легкие и простые в установке.

2. Кабельные каналы: кабельные каналы могут быть использованы для прокладки кабеля в местах с интенсивным движением техники, так как они защищают кабель от нагрузок.

3. Стальная или алюминиевая труба: стальные или алюминиевые трубы могут использоваться в местах, где необходима большая прочность и устойчивость к механическим воздействиям.

4. Бетонные каналы: бетонные каналы могут быть использованы в местах, где кабель должен быть защищен от интенсивного трафика или от воздействия других агрессивных сред.

Конечный выбор материала зависит от конкретных условий и требований проекта. Поэтому для выбора наиболее подходящего материала рекомендуется обратиться к специалистам в данной области.

Видео. Эпизоды работы: прокладка кабеля под землей.
