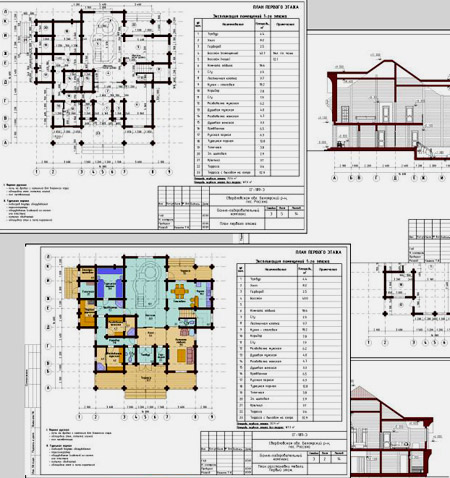

Вы всегда мечтали о том, чтобы самостоятельно разработать план своего будущего дома? Создайте общий чертеж с расположением всех комнат. Создание собственного проекта на самом деле проще, чем вы думаете.

Шаги

1. Подумайте, что вы хотите получить в результате. Перед тем как приступить к созданию плана, подумайте над тем, какой дом вы хотели бы. Необходимо заранее знать, сколько в нем будет комнат и этажей.

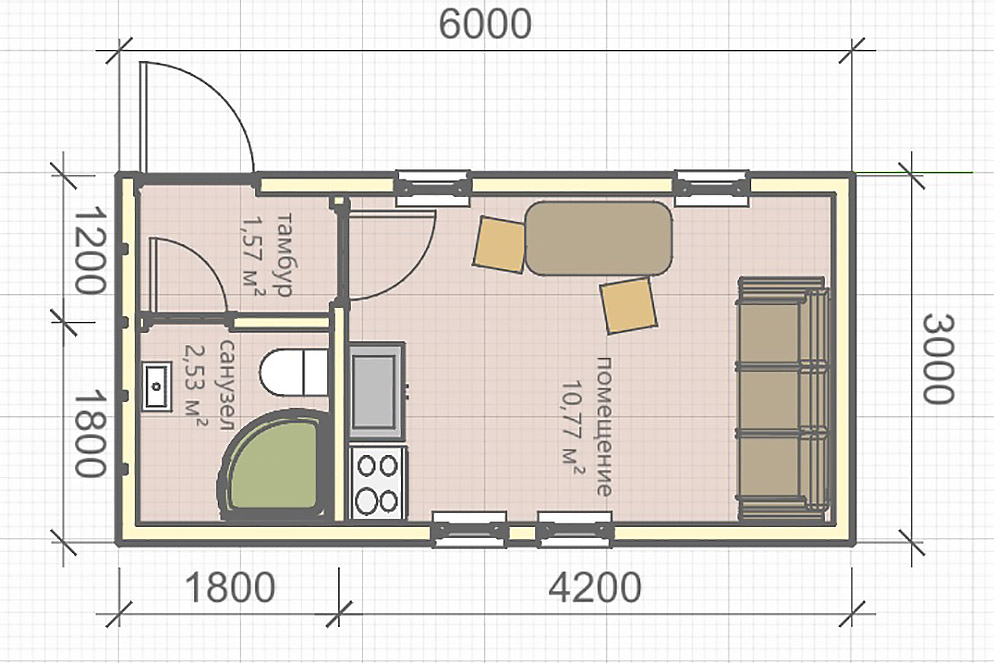

2. Нарисуйте карандашом периметр дома, обозначив тем самым его внешние стены. Для удобства возьмите большой лист миллиметровой бумаги.

   • Начертив периметр дома, проведите рядом с ним параллельную линию. Эта линия должна соседствовать с первой, например, отстоять от нее на одно деление, но точное расстояние между ними не важно. Это делается для красоты и чтобы подчеркнуть толщину внешних стен. Если в доме будет второй этаж, возьмите еще один лист бумаги и положите его поверх первого. Таким образом, сквозь верхний лист бумаги вы будете видеть нанесенные на нижний лист внешние стены, ограничивающие и второй этаж.

3. Теперь можно начертить внутренние стены; как и для внешних стен, используйте двойную линию. Не забудьте включить в чертеж все комнаты, запланированные вами. Многие забывают при этом о подсобном помещении, предназначенном для размещения нагревателя, стиральной машины, сушилки, фильтра для воды и тому подобного.

4. Начертите окна и двери. После того, как вы нарисуете все стены, можно приступить к изображению окон и двеей. Они могут различаться по размеру. Например, входная дверь, как правило, больше, чем дверь, ведущая в туалетную комнату.

   • Чтобы нарисовать окно, сотрите участок стены в том месте, где оно будет располагаться. Проведите линию между стенами. Придайте окну толщину, проведя еще одну линию, выступающую наружу от первой на одно деление. Поскольку эти линии будут лежать между линиями миллиметровой бумаги, для их проведения потребуется линейка. Как правило, комнаты, выходящие к внешним стенам, имеют как минимум по одному окну, но точное количество окон в каждой комнате зависит от дизайнера, то есть от вас.
   • Двери чертить немного легче, чем окна. Просто сотрите резинкой место в стене, предназначенное для двери, после чего соедините стены прямой линией, проходящей посередине. В отличие от окна, вторую, внешнюю линию проводить не надо.

5. Найдите лекало с шаблонами, чтобы по ним начертить остальные объекты. Пришло время заняться деталями интерьера. В доме понадобятся водопроводные раковины, туалет, ванная комната, стенные шкафы, плита, холодильник. Все это можно нарисовать, пользуясь специальными шаблонами. Если у вас нет таких шаблонов, просто обозначьте на плане места расположения различных объектов, не вдаваясь в детали – лишь бы было понятно, где что находится.

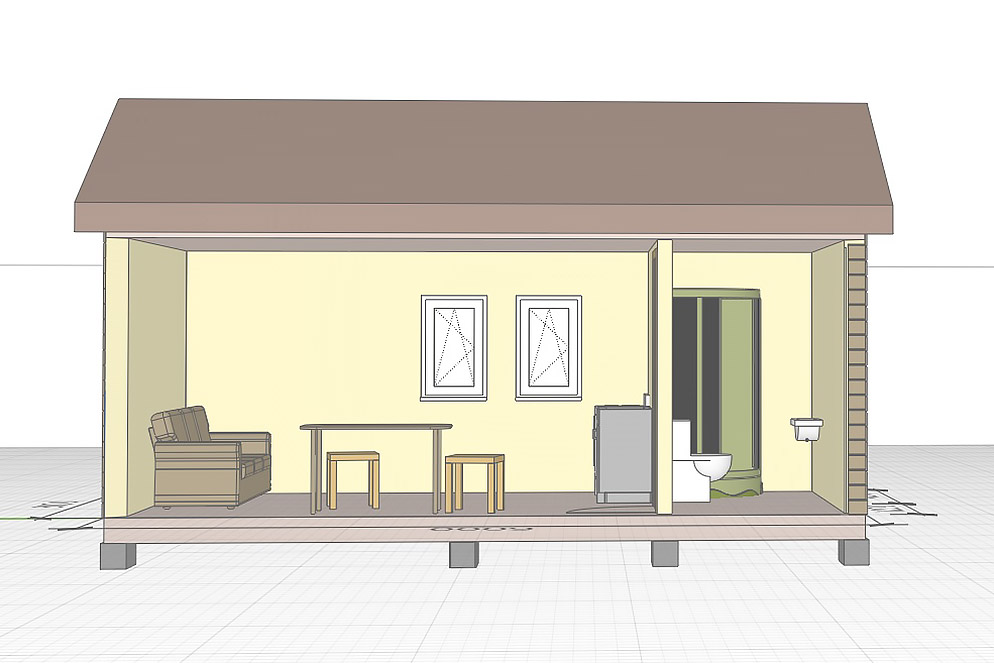

6. Чтобы иметь представление о том, что у вас получится в результате и как будут выглядеть комнаты, попробуйте нанести на чертеж предметы мебели. Этот шаг не обязателен, но лучше все же представлять, как будет выглядеть дом изнутри. Можно начертить кровати, телевизор, диваны, столы и стулья. Для мебели, как и для бытовых объектов, также существуют специальные шаблоны. Не вдавайтесь в мелкие детали и чертите предметы мебели в виде квадратов и прямоугольников, пользуясь линиями на миллиметровой бумаге.

7. Перейдите к планировке двора. До следующего шага нет необходимости наносить много подробностей. Просто обозначьте крыльцо и подъездную дорожку. В отличие от стен, толщину краев крыльца обозначать не надо, поэтому используйте одинарную линию.

8. Для надписей используйте тонкую черную ручку. Подпишите назначение каждой комнаты. Чтобы надписи не занимали слишком много места, можно использовать аббревиатуры, например, туалетную комнату обозначить как ТК. Чтобы надписи было легко разобрать, пишите печатными буквами. Затем обведите черной ручкой карандашные линии, нанесенные вами ранее. Закрасьте бытовые объекты и предметы мебели цветными фломастерами, причем для шкафов используйте коричневый цвет. Крыльцо можно закрасить коричневым или серым фломастером, в зависимости от того, будет оно деревянным или цементным. Лужайку с травой вокруг дома заштрихуйте зеленым. Для окон можно использовать синий цвет, а для стен – черный либо серый.

9. <finished>

   Реклама

Что вам понадобится

• Миллиметровая бумага
• Карандаш
• Цветные фломастеры
• Тонкая черная ручка
• Линейка (желательно)
• Архитектурное лекало
• Ластик
