Проведение электропроводки для точечных светильников — пошаговая инструкция

Этапы монтажа

Процесс установки точечных светильников включает пять ключевых этапов — от определения оптимального местоположения до подключения к электросети и закрепления в соответствующем гнезде. Представьте небольшой проект, включающий эскиз с обозначением расположения точечных светильников.

Если вас интересует укладка проводки для точечных светильников, далее представлены соответствующие шаги и рекомендации.

Расположение точечных светильников

Составьте небольшой проект. Достаточно эскиза с указанием мест расположения спотов. Сложно составить его для многоуровневых конструкций, если требуется равномерное освещение или зонирование комнаты.

Каждый уровень будет отдельным контуром. Располагать светильники друг от друга нужно на расстоянии от 1 м. Разрыв между стеной и ближайшим спотом должен быть равен 60 см. При размещении спотов убедитесь, что они не касаются каркаса. Расстояние между отверстием под точечный светильник и каркасом должно составлять 30 мм (и выше). В противном случае потолочная конструкция может усложнить монтаж спотов.

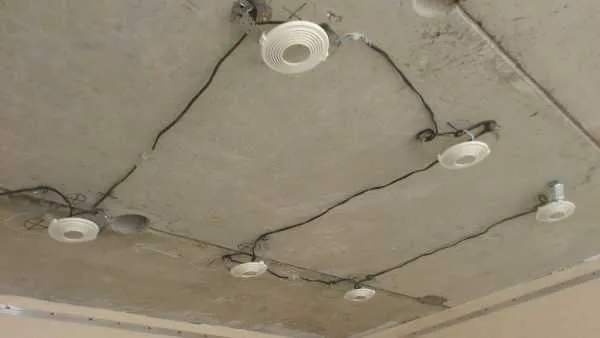

Прокладка провода

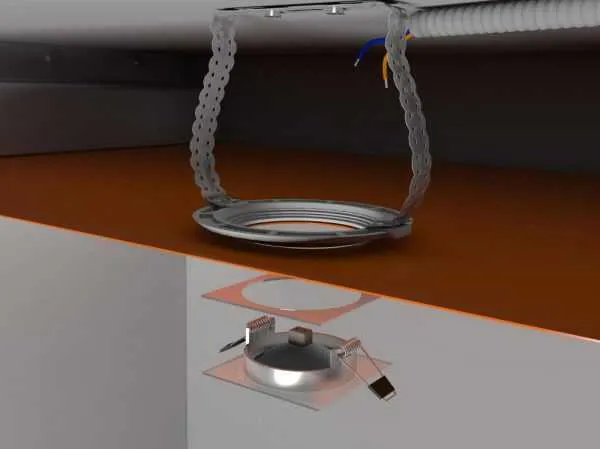

Монтаж проводки желательно выполнять до установки натяжных конструкций. Сначала разместите каркас, к которому будут крепиться листы, затем протяните проводку, предварительно решив, где будут расположены споты.

Если потолок смонтирован, задача усложнится. Воспользуйтесь рулеткой, чтобы выполнить измерения и найти те точки, где будут расположены споты. Нарежьте куски проводов, длина которых совпадает с расстоянием между спотами. Длина отрезков должна быть на 40 см больше полученных данных.

Нужно делать по два одинаковых отрезка — по одному подается фаза, а другой «нулевой». В данном случае используются мягкие проводники: для протяжки потребуются специальные инструменты. Можно изготовить жесткий прут из твердой проволоки. На одном из его концов должен быть крюк, который позволит захватить нужный кабель.

Если не получится, сделайте идентичный крюк на другом конце прута. Протяните его от одного отверстия до другого вместе с отрезками кабеля. Для этого сделайте петлю на проводе, зацепите за крючок и протяните. Процедура повторяется для всех спотов.

Для организации равномерного освещения покупайте одинаковые светильники: не только по дизайну, но и по мощности.

Подготовка отверстий

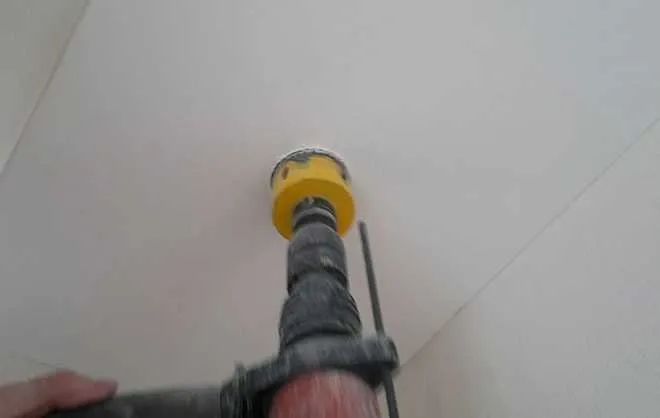

Чтобы проделать отверстия в потолке, можно воспользоваться электрической дрелью или шуруповертом. Потребуется специальная коронка по дереву (в зависимости от того, из какого материала изготовлен потолок). Коронка должна соответствовать посадочному месту для конкретного спота.

Разместите ее в электрическом приборе и вырежьте отверстие. Если нет коронки, задача усложнится. Можно взять сверло и канцелярский нож. Карандашом изобразите круг нужного диаметра, размер должен быть немного меньше наружной части светильника. Просверлив небольшое отверстие, удалите все заусенцы, используя канцелярский нож.

Подключение точечных светильников

Выполнив проводку по методу, описанному выше, останется подключить споты к сети. Электрическая сеть должна быть обесточена. Если светильники по умолчанию идут с проводами, задача максимально упростится. Если провода отсутствуют, ослабьте клеммы на приборе, закрутите концы пальцами и зажмите сильнее плоскогубцами. Это существенно увеличит контактную площадку.

Закрепление

Большая часть доступных на рынке спотов крепится при помощи двух скоб, расположенных по бокам. Они должны быть отогнуты вверх до упора, после чего помещены в отверстие на потолке. Убедитесь, что питающие провода не попадают на данные зацепы.

Когда вставите светильник, зацепы разогнутся и прижмут устройство к потолку или стене. Фиксация очень надежная. В конце останется подключить главный провод к выключателю и распределительной коробке, после чего включить питание и убедиться в работоспособности спотов.

Монтаж точечных светильников в пластиковый потолок

Важно подготавливаться к монтажу точечных светильников еще до того, как потолок будет отделан. Выше перечислены основные этапы, связанные с обеспечением необходимого пространства для укладки потолков и монтажа светильников (расстояние между обычным потолком и пластиковой панелью составляет не менее 50 мм)

Для установки точечного светильника в пластиковый потолок вам потребуется корпус источника света, лампочка и провод с наличием штекера.

Корпус прибора может быть оснащен специальными «ушками», которые следует отогнуть и вставить в проделанное отверстие. В комплекте с точечным светильником должен быть зачищенный провод. Вам остается выполнить зачистку концов проводов, пролегающих по потолку и идущих от распределительной коробки. Удалите 5-10 мм изоляционного материала и соедините провода при помощи винтового зажима.

Подключите лампочку, установив ее в штекер провода, идущего в комплекте и подключенный к основной проводке. Требуется вынуть зажимное кольцо на осветительном приборе. Лампа крепится при помощи этого кольца. Включите свет и проверьте работоспособность системы.

Также на последовательность монтажа влияют второстепенные факторы:

• используется поворотный или обычный светильник;
• диаметр лампочки снаружи;
• глубина монтажа, заявленная производителем.

Самостоятельная установка точечных светодиодных светильников в пластиковый потолок не представляет сложности. Требуются определенные начальные знания и умение обращаться с инструментами. При формировании интерьера в комнате не забывайте о правилах безопасности. Сначала следует думать о них, а уже после этого — о том, насколько хорошо система освещения вписывается в общий дизайн помещения.

Способы подключения

Существует два способа параллельного подключения:

1. шлейфное, при котором каждый провод попеременно заходит на светильник и на выходе идет дальше.
2. лучевое – к каждому светильнику подсоединяется пара проводов;

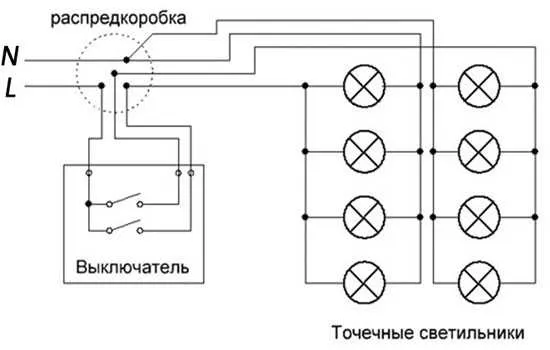

На изображении наглядно представлены два возможных варианта параллельного подключения точечных светильников.

I. Шлейфное подключение светильников

Перед тем, как подключить точечные светильники параллельным способом, необходимо вывести из распределительной коробки кабель. Он будет заходить к первому светильнику, на выходе к нему подключается другой отрезок кабеля, который переходит во второй светильник и так далее, пока цепь не замыкается последним световым прибором.

На изображении наглядно представлен шлейфный метод параллельного подключения потолочных светильников.

Если при таком методе нужно разделить все осветительные приборы на несколько групп, например, на две, их можно подключить к двухклавишному выключателю. В этом случае схема немножко усложняется, в ней появляется дополнительное количество проводов.

II. Лучевое подключение светильников

При таком типе подключения к каждому светильнику подводится отдельной отрезок кабеля. В плане затрат этот метод более невыгодный, так как потребуется большее количество кабеля. Зато он отличается повышенной надежностью. В случаи появления поломки не будет давать освещение только одна точка. От распределительной коробки целесообразно протянуть кабель и закрепить его в середине комнаты. От этого места уже протягивать кабель и каждому отдельному точечному светильнику.

Для подсоединения к осветительным приборам кабеля можно использовать клеммники ваго, обычные клеммные колодки с винтовым соединением.

Типы ламп и схемы подключения

Подключение ламп накаливания, приведенное выше, не представляет особой сложности. Но схема галогенных и люминесцентных ламп имеет некоторые отличия.

Галогенные

Питание пониженным напряжением повышает безопасность эксплуатации источников света. При этом яркость остается прежней. Галогенные лампы могут применяться с понижающими трансформаторами на 6, 12 и 24 В (рис. ниже).

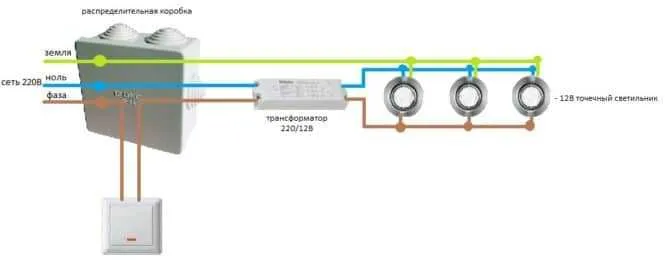

Схема подключения галогенной лампы

Напряжение 220 В подается на малогабаритный электронный трансформатор, который можно встроить даже в корпус выключателя. Низковольтные галогенные лампы часто применяются в подвесных потолках. Их подключают параллельно и соединяют с трансформатором. На фото ниже представлена блок-схема с двумя трансформаторами. Напряжение 220 В подается на них через распределительную коробку. Нулевой провод обозначен синим цветом, а фазный – коричневым, со вставленным в разрыв выключателем.

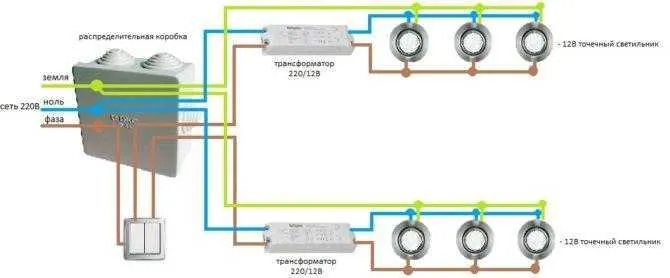

Схема подключения галогенных ламп

Группы ламп соединены между собой параллельно в распределительной коробке, после которой производится разветвление питающих проводов на первичные обмотки трансформаторов.

Лампы подключаются ко вторичной обмотке 12 В параллельно между собой. Для их соединения применяются клеммные колодки (на схеме не показаны).

Выходной провод низкого напряжения не должен быть длиннее 2 метров. Иначе возрастают потери напряжения, и лампы будут светиться хуже. Будет лучше, если сделать расчет напряжения для всех ламп.

Пример расчета

Пример расчета напряжения на лампочках в зависимости от потерь в проводах следующий. При питающем напряжении V=12 В к трансформатору подключены параллельно 2 лампочки с сопротивлениями R1 = R2 = 36 Ом. Сопротивления подводящих проводов к ним равны r1 = r2 = r3 = r4 = 1,5 Ом. Требуется найти напряжение на каждой лампочке. Схема изображена на рис. ниже.

Потери в проводах питания лампочек

Напряжение на первой и второй лампочках составят:

V1 = VR(2r + R)/(4r2 +6rR + R2) = 10,34 В,

V2 = VR2/(4r2 +6rR + R2) = 9,54 В.

Из расчета видно, что даже небольшие сопротивления подводящих проводов приводят к существенному падению на них напряжения.

Общая нагрузка в схеме поддерживается на уровне 70-75% от максимальной, чтобы не перегревались трансформаторы.

Люминесцентные

Недостатком люминесцентных ламп является эффект мерцания, что ухудшает восприятие света глазами. Современные электронные ПРА (пускорегулирующие аппараты) решают эту проблему, но цена их выше. Для уменьшения пульсации при использовании электромагнитного балласта применяется двухламповая схема подключения, где на одной из ламп фаза сдвигается во времени. В результате суммарный световой поток выравнивается.

На рис. ниже изображена схема светильника с расщепленной фазой. Две лампы подключены к сети переменного напряжения параллельно. Обе они содержат индуктивные балласты (L1) и (L2). Но к лампе (2) подключен дополнительный балластный конденсатор (Сб), благодаря которому создается сдвиг тока по фазе на 600.

Схема двухлампового светильника

В результате снижается суммарная пульсация светового потока светильника. Кроме того, ток внешней цепи почти совпадает по фазе с напряжением питания за счет комбинации опережающей и отстающей схем, что позволяет увеличить коэффициент мощности.

Что необходимо для установки

Из материала понадобятся следующие элементы:

1. точечные светильники;
2. лампы;
3. провод питающий;
4. клемники или гильзы для соединения проводов;
5. изоляционная термоусадка, изолента;
6. выключатель.

устройство стандартного потолочного спота

Желательно подбирать светильники одного типа для каждого типа освещения. Соответственно к типу конструкции закупаются сами лампы необходимого количества

Важно строго проверять наличие светоотражающего слоя по конусу в основании цоколя для ламп накаливания и технические характеристики в соответствии с требованиями к светильнику. Для подвесных потолков используются лампы 40 Вт, более мощные будут значительно нагревать материал подвесного потолка и могут привести к порче конструкции или даже пожару

Галогеновые и светодиодные варианты осветительных элементов подбираются по мощности и спектру выдаваемого света.

Провод подбирается в зависимости от материала, из которого выполнен подвесной потолок. Так для гипсокартона, который является огнеупорным материалом, подойдет обычный двухжильный или трехжильный провод ВВГ-2(3)х1,5. Для таких материалов, как МДФ или пластик, необходимо подобрать пожаробезопасный вариант провода РКГМ. Провод должен быть мягким, то есть каждая жила представлена множеством мелких жилок, объединенных под одной изоляцией.

Для соединения проводов и подключения к ним светильников можно использовать специальные клемники, которые продаются в любом хозяйственном магазине. Однако болтовое соединение является обслуживаемым. Потребуется как минимум два раза в год проверять затяжку прижимных болтов. В ином случае в месте контакта клемники и провода могут начать нагреваться и обугливаться. Более надежным и долговечным вариантом является фиксация с помощью медных или меднолуженных гильз.

Предохранить места соединения необходимо с помощью изоленты или же используя специальную термоусадочную трубку для изоляции питающих проводов.

Как подключить точечные светильники

При освещении значительных площадей, точечные световые источники, сильно уступают потолочным светильникам рассеянного света, а их энергоэфективность почти в три раза ниже. При освещении узких, длинных коридоров энергоэфективность улучшается, но весьма незначительно. Возникает закономерный вопрос: если точечные светильники – это неотъемлемая часть «евроремонта», то как же быть тогда с общеизвестной европейской тенденцией вездесущей экономии, и электроэнергии в том числе? Все дело в том, что первоначальная идея заключалась в создании раздельного управления каждым таким светильником. Люди, занимаясь в темное время суток какими-то делами, должны включать свет лишь в необходимой им, определенной области помещения. Это, конечно, ведет к удорожанию установки, ведь расходуется гораздо большее количество кабеля и усложняется сама установка. Вместо простых выключателей у входа в помещение, устанавливают котроллеры – сенсорные панели управления электронных переключающих устройств, которые очень часто кроме альтернативной коммутации с пульта ДУ, могут быть подключены к компьютерной локальной сети и последующей реализации концепции «умного дома».

Тема экономии электроэнергии из-за ее дешевизны не так актуальна в России. А тема стоимости ремонта очень актуальна из-за отсутствия лишних денежных средств. И поэтому точечные светильники подсоединяются шлейфом – параллельно, и, соответственно, включаются разом все. Когда их очень много разделяются на две части и через двойной выключатель включаются по отдельности. Смотрите по теме как установить выключатель правильно в нашей статье. При параллельном соединении шлейфом два провода являются питающими, а третий – заземляющим корпус светильника.

Как подключить точечные светильники правильно.

Эта схема подключения точечных светильников имеет место быть в «новых» квартирах, где заземляющие провода в системе освещения изначально присутствуют. В старых квартирах заземление в системе освещения отсутствует, и присоединяются лишь два питающих провода.

Специально для сайта ремонт квартиры своими руками.

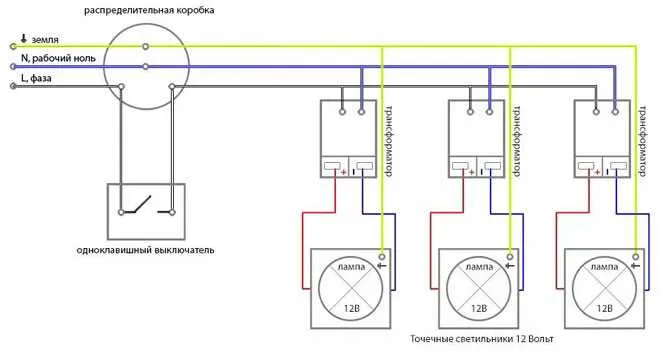

Подключение точечных светильников на 12 В

Если вы выполняете электромонтаж в ванной или другом влажном помещении следует особенно ответственно относиться к вопросам электробезопасности. Правильно подбирайте тип светильников, например, над зеркалом и раковиной можно установить 12 В споты или, встраиваемые в подвесной потолок или мебель, точечные светильники. Подключаются такие лампы через источник питания с пониженным напряжением – сетевой или электронный трансформатор.

Как вы можете видеть, схема практически полностью аналогична той, что которая для светильников на 220В, разница лишь в том, что лампы запитываются через трансформатор.

Выбор мощности и типа трансформатора

Лампы для точечных светильников, которые питаются напряжением 12 В нужно запитывать через специальный источник питания – трансформатор. Как мы уже упомянули, они бывают двух типов – сетевыми и электронными.

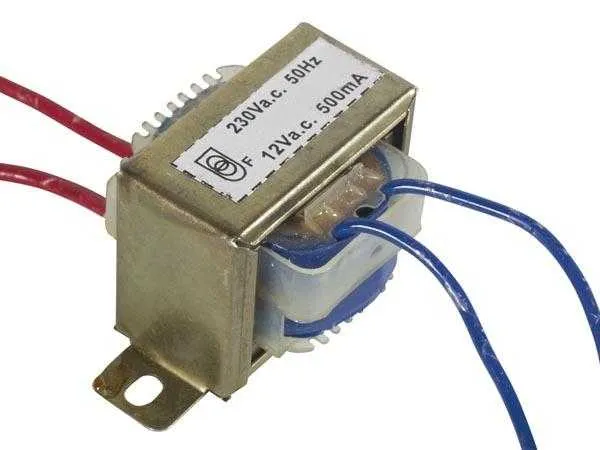

Сетевой трансформатор – крупный по размеру железный и тяжелый электроприбор, который преобразует напряжение (повышает или понижает). Во время работы старые или некачественные трансформаторы могут гудеть. Сейчас их редко используют для питания освещения.

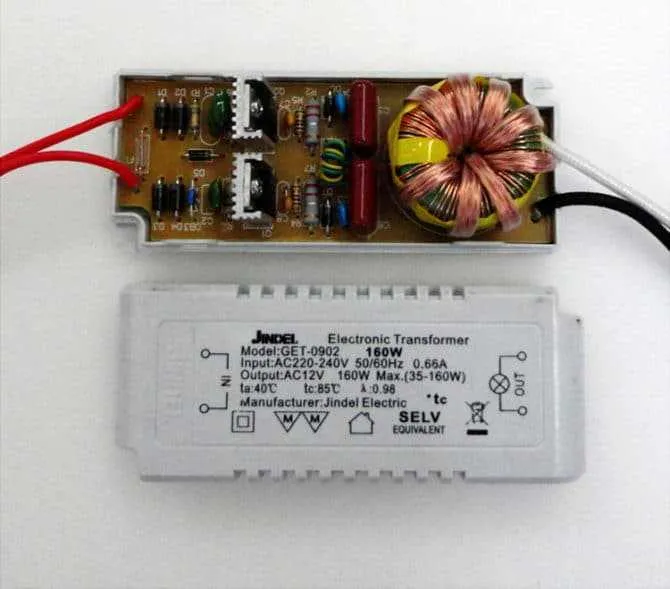

Электронные трансформаторы отличаются малыми габаритами и весом. Они работают на высокой частоте, поэтому гула от них вы не услышите, также благодаря этому ей удалось снизить размеры и вес. В корпусе расположена плата с электронными компонентами и импульсным трансформатором на ферритовом сердечнике.

Мощность трансформатора подбирается из расчета количества и мощности светильников, которые он будет питать. Следует брать трансформатор с запасом 20–40%, чтобы исключить вероятность перегрузки и была возможность добавить 1–2 светильника.

На корпусах электронных трансформаторов часто указывают ток, а не мощность. Поэтому, чтобы узнать мощность прибора, нужно просто умножить выходной ток (I output) на напряжение 12 В.

Рекомендуем статьи по теме

Как сделать светильник своими руками: материалы и пошаговая-инструкция

Светильники для натяжных потолков: применение точечных светильников и варианты комбинирования подсветки

Светильники бра: как подобрать лампу под дизайн интерьера и где ее разместить

Встраиваемые светильники: виды встроенных светильников и их особенности

Виды

На сегодняшний день известно большое количество точечных светильников для разнообразных сфер использования и эксплуатационных условий. По способу монтажа устройства разделяют на:

• накладные;
• встраиваемые;
• подвесные.

Накладные

Зачастую используются при сплошном потолочном основании, если отсутствует возможность создания установочной ниши. Кроме того, их возможно увидеть и в комнатах с потолками иного типа, когда подобное предусматривается дизайнерским решением. Накладные светильники добавят интерьеру особой эстетической привлекательности. Нередко устройства предполагают наличие площадки для крепежа и корпуса с рассеивателем.

Накладные точечные светильники

Встраиваемые

Самая популярная разновидность точечных светильников. Устанавливаются в любую полую поверхность. Нередко выполняют установку в гипсокартон, реечные либо натяжные покрытия, в мебель и др. Часто используются в поверхности пола и в стене: лестницы, бассейны и прочие помещения.

Преимущественно имеют сплошной корпус, где интегрированы элементы крепежа и фиксаторы для лампочек. Простая конструкция, которая является существенным преимуществом перед другими, а также характерной чертой.

Важно! С учетом необходимых результатов, возможно выбирать изделия, незаметные на потолке или добавляющие выразительности интерьеру. Встраиваемые светильники

Встраиваемые светильники

Подвесные

Характерной особенностью станет то, что корпус, где устанавливается лампа, подвешивается на определенном удалении от потолка. Зачастую висит на питающем кабеле, который соединяет основание с корпусом приспособления с лампой.

Нестандартный вид точечного освещения обладает большим количеством поклонников. Зачастую используют как элемент декора, интерьерной либо технической подсветки помещения.

Подвесные светильники

Схемы подключения 220В

В зависимости от конструкции по напряжению светильники бывают на 220В и 12В. При установке светильников на 12В необходимо использовать специальное устройство – понижающий трансформатор, который рассчитывается исходя из количества и мощности подключаемых приборов. При монтаже светильников на 220В трансформатор не нужен и они подключаются напрямую к сети последовательно или параллельно.

Последовательное подключение

Такая схема подключения применяется не часто, так как имеет некоторые недостатки. Последовательная схема – простой способ монтажа, при котором светильник подключаются один за другим. К первому светильнику подключается фазный провод, далее к другому проводу подключается следующий светильник, от него следующий и так далее. К свободному проводу последнего спота подключается нулевой проводник.

Такая схема не особенно эффективна, потому что при выходе из строя одного светильника не будет работать вся схема и придется искать перегоревшее устройство, перебирая и проверяя все лампы.

Параллельное подключение

Является времязатратным способом монтажа, но отличается высокой эффективностью ввиду независимости отдельных светильников от работоспособности других ламп. При параллельном соединении лампы будут иметь одинаковую светоотдачу вне зависимости от количества подключенных приборов. Параллельное соединение бывает лучевым и шлейфовым.

При лучевом подключении кабель питания подводится к распределительной коробке, а от нее каждый потолочный светильник подключают отдельным кабелем нужного сечения. В монтаже данным способом нет никакой сложности, но он занимает большее время и характеризуется большим расходом электрокабеля.

Шлейфовое соединение заключается в подведении кабеля и подключении первого светильника с последующим присоединением к его выводам (нулю и фазе) второй лампы, от обоих выводов второй лампы подключается третий светильник и так далее.

ШВВП, ПВС или ВВГ

Основной темой для спора выбора кабелей и проводов для точечных светильников является выбор одной из трёх марок кабельной продукции:

• ШВВП;
• ПВС;
• ВВГ;

Какой из них можно, а какой нельзя применять? Рассмотрим по порядку.

ШВВП – шнур с виниловой общей оболочкой и изоляцией жил и ПВХ. Жилы выполнены из свитых медных проволочек, что обеспечивает высокий класс гибкости. Этот факт облегчает монтаж.

Он предназначен для нестационарного подключения электроприборов к питающей сети. Согласно определению, он уже не подходит к такой задаче как монтаж освещения. Его стихия – шнуры питания фенов, телевизоров, вентиляторов, а также различной бытовой техники маломощной или очень подвижной в процессе работы. Однако мастера его часто предлагают для подключения точечных светильников, как недорогое решение. К тому же хорошая гибкость шнура значительно ускоряет и упрощает подключение самих точек. Его изоляция не слишком толстая, хотя и находится в пределах нормы. В том числе и поэтому он не подходит для длительной работы. Согласно ГОСТ, время его наработки на отказ – порядка 5000 часов.

Кроме этого определения, других регламентированных причин не использовать его для подключения «точек» нет, он просто не для этого разработан.

ПВС – провод виниловый соединительный. Так звучит аббревиатура маркировки этого кабельного изделия. Поперечный срез этого провода уже круглый, соответственно у него более толстая и прочная изоляция, чем у ШВВП. Жилы такие же многопроволочные гибкие.

ПВС также предназначен для нестационарного подключения электрооборудования к сети. Поэтому провод ПВС аналогично не предназначен для монтажа освещения. Но он отлично подходит для удлинителей и для питания различного ручного электроинструмента и других приборов.

Тем не менее качественная оболочка позволяет его использовать для проводки, и электрики им часто пользуются для электромонтажа за гипсокартонными потолками и натяжными полотнами. Гибкий провод легче монтировать чем жесткий с однопроволочными жилами (моножильный).

ВВГ – провод с жесткими монолитными жилами. У него изоляция также выполнена из ПВХ, как общая оболочка, так и изоляция каждой жилы. Предназначен для стационарного подключения электрооборудования и электропроводок.

Значит он по определению подходит для монтажа проводки для точечных светильников. Но электрики не всегда любят монтировать кабель ВВГ для подключения точечных светильников. ВВГ жесткий, что затрудняет подключение светильника в ограниченном пространстве окна для установки точки. К тому же сами светильники обычно имеют мягкие провода и соединение с жестким может быть затруднено.

Тем не менее детальное изучение ГОСТ 7799-97, несколько корректирует вышесказанное, так:

То есть согласно этой информации ШВВП всё-таки допускается для подключения светильников, а для ПВС – это не сказано. Видимо речь идёт о настольных лампах, торшерах и подобных приборах.

А это выдержка из ГОСТ 31996-2012, который касается кабеля ВВГ:

No tags for this post.

Как крепить точечный светильник?

Крепление точечного светильника может различаться в зависимости от типа светильника и поверхности, на которую он устанавливается. Однако, в целом, есть несколько общих рекомендаций по креплению точечных светильников:

1. Необходимо выбрать точку крепления с учетом размеров и формы светильника, а также расположения источника питания.
2. При креплении на гипсокартонную поверхность рекомендуется использовать специальные саморезы-анкеры, которые обеспечивают более надежное крепление.
3. При креплении на бетонную или кирпичную поверхность необходимо использовать сверло и анкеры.
4. При креплении на потолок, необходимо учитывать конструктивные особенности потолочной плитки, чтобы не повредить ее при установке светильника.
5. При креплении на деревянную поверхность, например, балки, рекомендуется использовать саморезы.

В любом случае, перед установкой точечного светильника необходимо ознакомиться с инструкцией производителя и рекомендациями специалистов, чтобы правильно и безопасно произвести установку.
