Проводка по потолку квартиры: выбор между скрытой и открытой разводкой, гофрированными трубами и без них

На чтение 7 мин Просмотров 1.7к. 14.08.2019 31.07.2019

При приобретении новой недвижимости или при осуществлении капитального ремонта вторичного жилья, важно определиться с выбором метода прокладки электропроводки в квартире: вдоль потолка или в полу.

1. Электропроводка по потолку или полу
2. Сравнение затрат
3. Укладка электрики по внутренним пустотам плит перекрытия
4. Разводка проводов открытого типа
5. Укладка проводов в штробы и гибкие рукава
6. Как правильно скрыть проводку на потолке
7. Подключение розеток
8. Что делать при затоплении

Электропроводка по потолку или полу

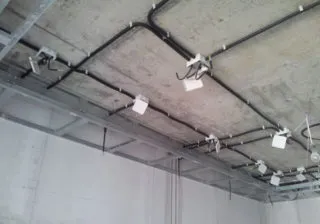

Разводка электрики по потолку более безопасна, чем по полу, так как нет механических нагрузок

Чтобы выбрать способ прокладки кабеля, следует рассмотреть достоинства и недостатки каждого варианта.

Преимущества выбора нижнего уровня:

• удобство проведения работы, нет необходимости использовать стремянку;
• безопасность, исключается вероятность падения или удара головой о плиту;
• легкость заделывания коммуникаций раствором или половицами.

Отрицательные стороны тоже имеются. Бетонная плита подвергается усадке, из-за которой кабель может быть раздавлен. В деревянных конструкциях его могут повредить грызуны и насекомые. Требуется решать, чем закрыть проводку на стенах, по которым она подводится к осветительной группе.

Плюсы разводки электрики по потолку в квартире:

• безопасность в плане отсутствия механических нагрузок;
• возможность провести монтаж несколькими способами;
• меньший объем деятельности, так как прокладка ведется ближе к потребителям.

Минус в том, что работать на высоте трудно, неудобно и опасно. Кроме этого, мастеру необходимо придумать, как скрыть проводку на потолке так, чтобы это было правильно и красиво.

Сравнение затрат

Монтаж проводки по потолку дешевле, так как провода ближе к осветительным приборам

Любой мастер стремится максимально уменьшить расходы на строительство. Если оно проводится своими руками, смета будет состоять только из перечня материалов, если инструменты были приобретены заранее.

Простые подсчеты показывают, что потолочный вариант выгоднее по таким аспектам:

• Требуется меньшее количество электропроводки. Она проходит от вводной коробки напрямую к осветительным приборам. Ответвления небольшой длины отходят к розеткам и выключателям.
• Расход защитных изделий. При расположении кабелей в полу необходимо использовать дорогостоящую стальную трубу, а на поворотах гофрированные фрагменты. На потолке, даже если делается штробление, достаточно доступного по стоимости пластикового канала.
• Амортизация оборудования. При нижней прокладке нужно сделать штробы по стенам. Для этого потребуется много дисков для болгарки и зубил для перфоратора.
• Фактор времени. Для многих мастеров он имеет значение, особенно если они ограничены в сроках.

Несмотря на то, что приходится прятать провода на потолке, этот способ экономичнее в плане финансовых и временных затрат.

Укладка электрики по внутренним пустотам плит перекрытия

Панельный дом возводится с использованием плит перекрытия, которые имеют внутри каналы круглого сечения, проходящие по всей длине изделия. Эти пустоты являются идеальным местом для скрытой протяжки коммуникаций. Чтобы найти каналы, нужно воспользоваться проектной документацией или сделать несколько пробных отверстий. После этого нужно определиться, как будет проходить проводка по потолку, в гофре или без. Пластиковый канал облегчит последующий ремонт и модификацию коммуникаций.

После определения местонахождения пустот проводятся следующие действия:

1. По центру плиты прочерчивается линия, соответствующая прохождению полости.
2. Определяется место или места, где будут установлены осветительные приборы. Проводится их совмещение с осевой линией. В этих точках просверливаются отверстия диаметром до 30 мм.
3. Напротив распределительной коробки делается еще одно отверстие, совмещенное с продольной линией.
4. Берется кусок жесткой железной проволоки. К нему прикрепляется гофрированная трубка. Если выбрана проводка без гофры по потолку, к проволоке приматывается кабель.
5. Проволока вставляется в отверстие у коробки и проталкивается по полости до достижения отверстия под люстру. Там она захватывается крюком и втягивается в помещение.
6. Проволока вытягивается, вместе с ней извлекается трубка или проводка.

Отверстия нужно закрывать штукатуркой, чтобы избежать проникновения в помещение плесени, грибка и насекомых, которые могут появляться в плитах.

Разводка проводов открытого типа

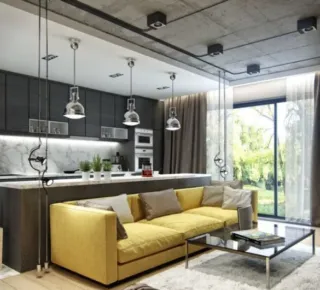

Открытая проводка подходит для интерьера в стиле лофт

Если дом деревянный, согласно правилам пожарной безопасности, его электрификация осуществляется открытым способом. Другим поводом является отсутствие полостей в бетонной плите. Выбирается схема параллельного, последовательного или комбинированного расположения линий.

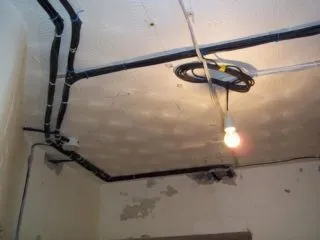

Открытая проводка на потолке выполняется путем крепления линий на поверхностях стен и перекрытий.

Для этого используются следующие приспособления:

• гладкие и гофрированные пластиковые трубы;
• металлические профили круглого или прямоугольного сечения;
• кабель каналы из ПВХ;
• керамические изоляторы;
• стальные струны;
• плинтусы и наличники.

Монтаж открытым способом выполняется в такой последовательности:

1. Составление схемы, проведение разметки. Нанесение трассы прохождения магистрали и точек сверления.
2. Сверление отверстий для крепежа. Расстояние между ними определяется весом сооружения и степенью его провисания.
3. Установка в дырки пластиковых дюбелей. Если монтаж проводится на гипсокартон или фанеру, ставятся зажимные изделия.
4. Закрепление изоляторов, клипс, муфт и прочих деталей для фиксации магистрали.
5. Установка канала для кабеля или несущей струны.
6. Протяжка проводки в трубопровод, укладка в пластиковый канал, крепеж к изоляторам или струнам.

Если коммуникация не изолируется, нужно выбирать изделия с негорючей изоляцией, устойчивой к механическим повреждениям.

Укладка проводов в штробы и гибкие рукава

Укладка в штробы является лучшим способом скрывать проводку не только от воздействия окружающей среды, но и визуально.

Данная процедура проводится в такой последовательности:

1. Изготовление болгаркой параллельных пропилов на расстоянии 3-4 см и глубиной до 3 см.
2. Выбивание материала между прорезями перфоратором.
3. Высверливание отверстий под розетки, коробки и выключатели.
4. Укладка кабеля в штробы, его фиксация гипсом или скобами.
5. Заполнение канавок цементным раствором с последующей шпаклевкой.

Если использовать гофрированную трубку, это поможет без разрушения основания заменить кабель после его износа или повреждения.

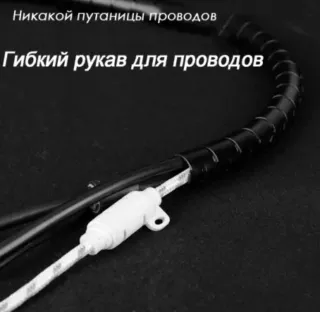

Использование гибких рукавов при монтаже внешней проводки изначально исключает вероятность возникновения пожара при возгорании изоляции или коротком замыкании. Трубопровод нужно располагать так, чтобы он находился не менее чем в 3 см от горючих поверхностей или деталей металлического каркаса подвесных конструкций, в которых его удобно прятать. Крепление к плите нужно осуществлять с помощью неплавких изделий.

Как правильно скрыть проводку на потолке

Существуют следующие способы замаскировать проложенные открытым способом коммуникации:

• закрыть провода коробами;
• установить натяжной потолок;
• смонтировать объемные формы из гипсокартона.

Внешние конструкции можно использовать для размещения пластиковых коробок, крышки которых должны герметично закрыться после соединения проводов.

Подключение розеток

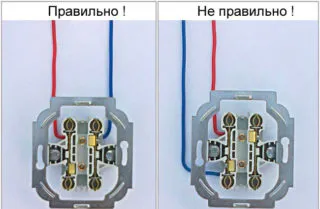

Провода нельзя перегибать

Подключать розетки нужно при отключенном на вводном щитке электричестве.

Последовательность действий следующая:

1. Подготовить подрозетник, продеть через него кабель.
2. Смазать стакан шпаклевкой и вставить его в отверстие.
3. Зачистить концы проводов, присоединить их к контактам.
4. Закрепить корпус в подрозетнике.
5. Присоединить крышку.

В заключение нужно проверить прочность крепления с помощью штекера.

Что делать при затоплении

Если выбраны качественные материалы, их установка проведена правильно, затопление не представляет опасности для электрической системы квартиры.

Самое главное в такой ситуации — просушить каналы, чтобы в них не развилась плесень. Для этого нужно обесточить помещение, извлечь из гнезд розетки и выключатели, снять светильники. Чтобы быстрее избавиться от сырости, лучше воспользоваться тепловой пушкой.

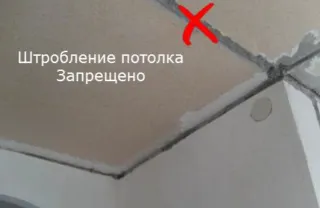

При потолочной проводке можно использовать комбинированный вариант монтажа. В стенах делаются штробы, которые после укладки коммуникаций заделываются. Затем наносится любой вид финишной отделки. Плиты перекрытия не рекомендуется ослаблять штроблением, поэтому к ним линии крепятся открытым способом. Потом проводится установка натяжного полотна или подвесной системы из гипсокартона, пластика или металлических реек. Итог — качественная проводка и ровные поверхности.

Как лучше вести проводку по полу или потолку?

Выбор способа проводки зависит от нескольких факторов, таких как тип помещения, структура строения, функциональное назначение помещения, дизайнерские решения и т.д. Оба способа имеют свои преимущества и недостатки.

Проводка по потолку имеет следующие преимущества:

1. Удобство монтажа: проводка по потолку легко монтируется и не требует дополнительных работ по прокладке в стенах и полу.

2. Легкость доступа: проводка по потолку легко доступна для обслуживания и ремонта, так как не скрыта в стене или полу.

3. Эстетика: проводка по потолку может быть скрыта за гипсокартонным потолком, что позволяет сохранить эстетический вид помещения.

Однако, проводка по потолку может иметь следующие недостатки:

1. Неудобство при монтаже осветительных приборов: при монтаже осветительных приборов приходится скрыть провода в гипсокартонном потолке, что может затруднить работу.

2. Ограничения на использование потолочного пространства: в случае необходимости добавления дополнительных потолочных элементов (например, вентиляционных отверстий) может потребоваться дополнительное изменение проводки.

3. Сложность проведения кабелей по криволинейным потолкам.

Проводка по полу имеет следующие преимущества:

1. Широкий выбор напольных розеток и подключений: установка розеток на напольном уровне позволяет выбирать различные варианты напольных подключений.

2. Отсутствие ограничений на использование потолочного пространства.

3. Возможность прокладки кабелей под напольным покрытием.

Однако, проводка по полу может иметь следующие недостатки:

1. Сложность монтажа: проводка по полу требует значительных трудозатрат и работ по прокладке кабелей во избежание их повреждения.

2. Сложность ремонта: в случае необходимости ремонта проводки, например, из-за повреждения кабеля, может потребоваться демонтаж напольного покрытия.

3. Ограничение использования пола в дальнейшем.

Таким образом, выбор способа проводки зависит от конкретных условий

, но, как правило, если речь идет о новом строительстве или реконструкции, более удобным и практичным вариантом является проводка по стенам и потолку. Это обеспечит удобство монтажа, доступность для обслуживания и ремонта, а также сохранение эстетического вида помещения.

Если же мы говорим о проведении проводки в уже готовом помещении, например, для установки дополнительной розетки или светильника, то в этом случае более логичным выбором будет проводка по полу, так как это наименее затратный и трудоемкий способ.

В целом, вопрос проведения проводки по полу или потолку имеет индивидуальный характер и зависит от конкретных условий. Важно учитывать функциональность и эстетический вид помещения, а также принимать во внимание затраты на монтаж и обслуживание.
