Радиус опасной зоны крановой работы — определение и особенности расчета

Выполняемые на строительных объектах деятельности строго регулируются нормами безопасности. Это важно как для работников на площадке, так и для людей и зданий вблизи.

Блок: 1/4 | Кол-во символов: 255
Источник: https://avtokrany.guru/upravlenie/raschet-i-opredelenie-opasnoj-zony-pri-rabote-krana

Определение понятия

Потенциальную небезопасность представляют площадки вблизи:

  • строящихся зданий;
  • эксплуатации подъемных кранов, трубоукладчиков;
  • эксплуатации экскаваторов, самосвалов, асфальтоукладчиков и других машин;
  • испытаний трубопроводов;
  • резких перепадов высот – котлованов, траншей.

Опасные зоны при работе стрелового крана

Периметры каждой из областей обозначаются отдельно, в зависимости от вида работающего оборудования и фактора потенциальной опасности.

Блок: 2/4 | Кол-во символов: 466
Источник: https://avtokrany.guru/upravlenie/raschet-i-opredelenie-opasnoj-zony-pri-rabote-krana

Иван Некрылов задает вопрос:

Составляю план работ на строительной площадке. Возник вопрос: как правильно рассчитать опасную зону работы автокрана?

Ответ:

Строительная площадка, на которой постоянно перемешают тяжелые грузы и возводят объекты – это место повышенной опасности. Поэтому важно определить место действия автокрана и не допускать, чтобы рабочие подвергали себя риску.

Блок: 2/6 | Кол-во символов: 379
Источник: https://SpecNavigator.ru/voprosy-otvety/kak-opredelit-opasnuyu-zonu-raboty-avtokrana.html

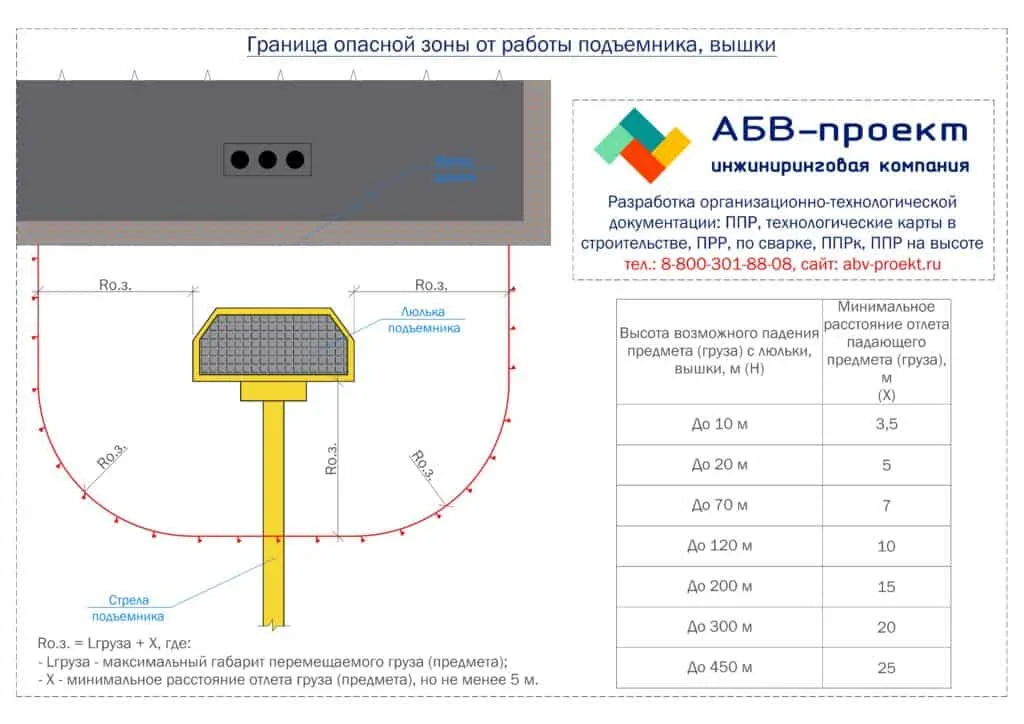

Граница опасной зоны от работы подъемников и вышек

Тот же принцип действует и для подъемников, вышек, в которых перемещаются грузы, инструменты на высоту. В таком случае расстояние до границы опасной зоны берется от края люльки, площадки подъемника, но принимается минимально равным 5 м, так как от работающих механизмов расстояние принимается равным не менее 5 м.

Вначале в ППР на работу подъемников определяется необходимый для производства работ рабочий радиус поворота люльки, а затем от него откладывается рассчитанное расстояние Rо.з. Для вышек и строительных подъемников, находящихся стационарно такое расстояние принимается от их края и описывается вокруг. Все рассчитанные границы ОЗ переносятся на участок проведения работ после установки ПС. Для исключения ошибок ограждение опасной зоны необходимо установить на небольшом отдалении от Rо.з.

Высота возможного падения предмета (груза) принимается от площадки установки подъемника, вышки до верха перил люльки или площадки, а при установке какого-либо оборудования — до его низа.

к оглавлению ↑

Блок: 3/6 | Кол-во символов: 1056
Источник: https://abv-proekt.ru/blogs/granitsy-opasnoj-zony-v-stroitelstve/

Место работы техники

Опасная зона крана

Опасная зона вокруг автокрана – это расстояние, где происходит перемещение грузов. В нее входит место погрузки с крана, а также расстояние, на которое может отлететь упавший груз (плита). Поэтому границы рассчитывают по специальной формуле, в которой учитывают габариты стройматериалов, габариты машины и участок безопасности.

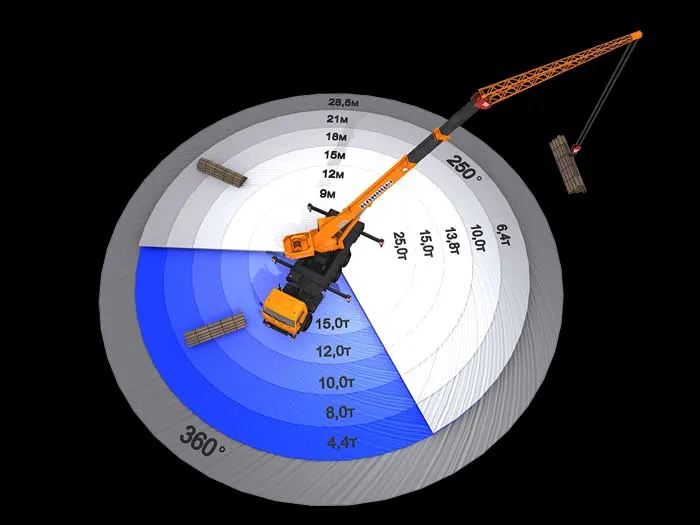

Площадь обслуживания крана зависит от максимального вылета его стрелы. Она обозначается как Р (max). Для определения расстояния, на которое может отлететь упавший стройматериал (Р (отл)), нужно знать высоту его подъема. Высота рассчитывается от поверхности строительной площадки до нижней части подвешенной плиты.

Блок: 3/6 | Кол-во символов: 681
Источник: https://SpecNavigator.ru/voprosy-otvety/kak-opredelit-opasnuyu-zonu-raboty-avtokrana.html

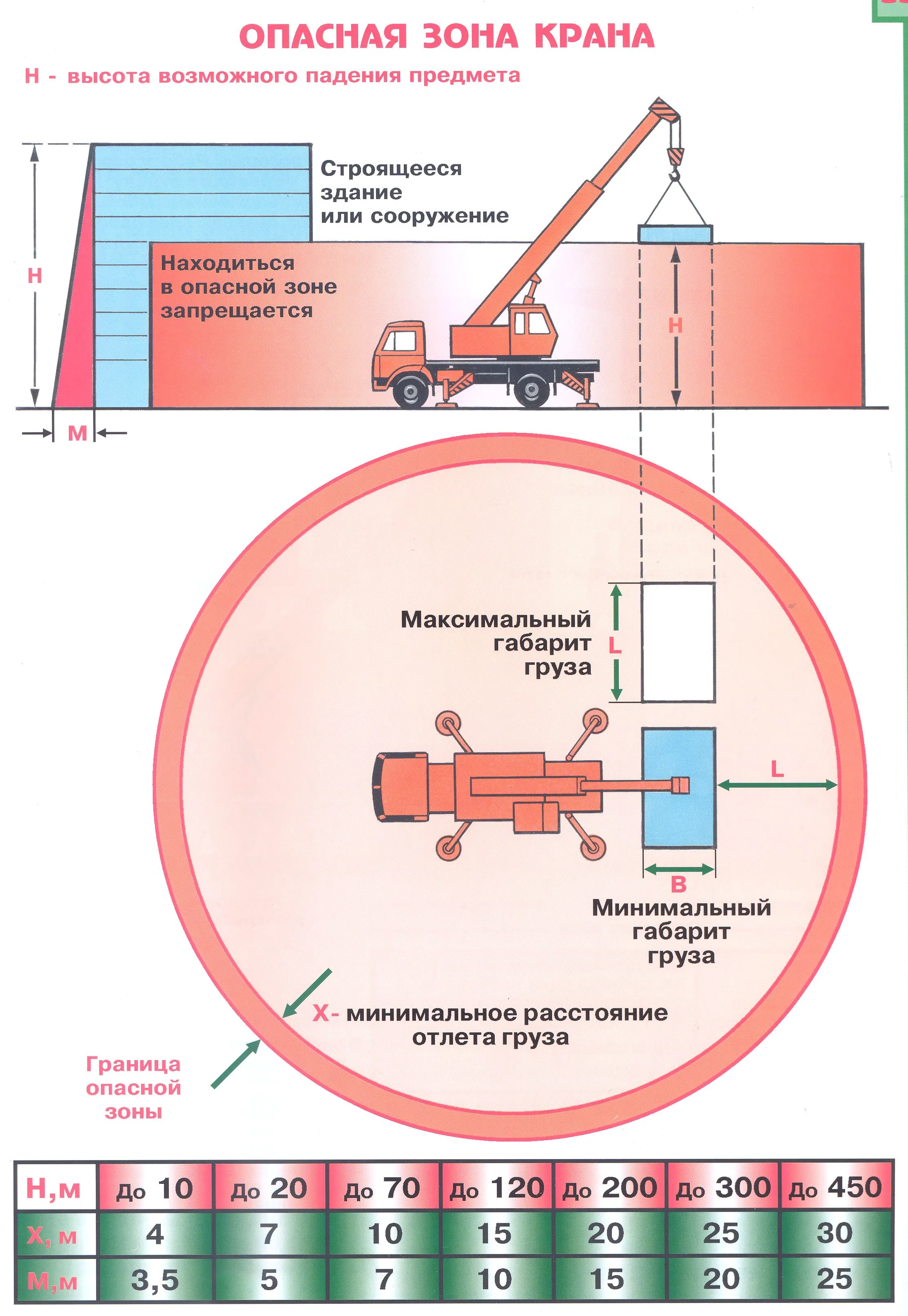

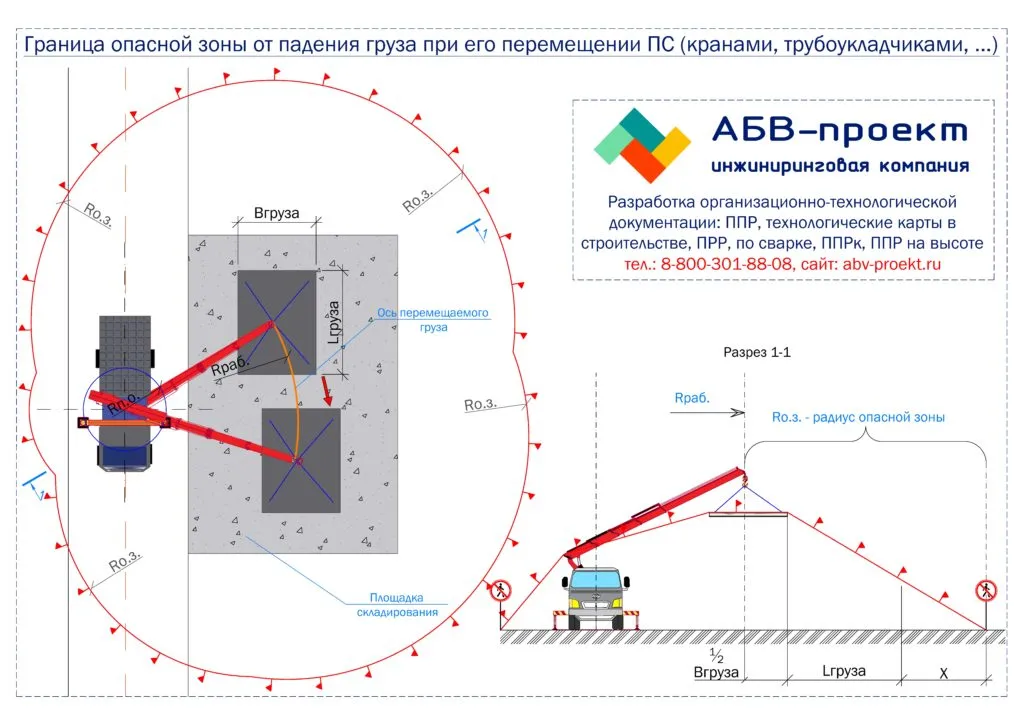

Граница опасной зоны при работе крана, трубоукладчика и др.

При производстве работ с применением подъемных сооружений (кранов, трубоукладчиков, кран-манипуляторов и др.) возникает опасность от падения грузов во время их перемещения. От оси перемещаемого груза (крюка) при производстве работ устанавливается граница опасной зоны определяемая по следующей формуле:

Rо.з. = Lгруза + Bгруза/2 + X, где:

  • Lгруза и Bгруза — горизонтальная проекция минимального габарита груза при перемещении его ПС;
  • Lгруза и Bгруза — максимальный габарит груза при перемещении его ПС;
  • X — минимальное расстояние отлета перемещаемого груза, определяемое в соответствии с таблицей:
Высота возможного падения груза, м

(H)

 Минимальное расстояние отлета перемещаемого (падающего) груза в случае его падения при перемещении ПС, м

(Х)
До 10 4
До 20 7
До 70 10
До 120 15
До 200 20
До 300 25
До 450 30

Примечание. При промежуточных значениях расстояние X определять интерполяцией по формуле:

X = X1+(X2-X1)*(H-H1)/(H2-H1), где:

— Х1 — предыдущее значение отлета груза;

— Х2 — следующее значение отлета груза;

— Н — требуемая высота для расчета;

— Н1 — предыдущее значение высоты перемещаемого груза;

— Н2 — следующее значение высоты перемещаемого груза.

К примеру, при перемещении груза на высоте H = 14 м, расстояние отлета будет равняться:

X = 4+(7-4)*(14-10)/(20-10) = 5,2 м.

к оглавлению ↑

Блок: 4/6 | Кол-во символов: 1377
Источник: https://abv-proekt.ru/blogs/granitsy-opasnoj-zony-v-stroitelstve/

Способы ограждения

Опасная зона работы крана

Ограждение опасной зоны регулируется пунктом пятым приложения Ж документа СНиП 12-03-2001. Краны должны оснащаться устройствами, которые принудительно ограничивают радиус действия подъемного оборудования. Скорость поворота стрелы следует ограничить до наименьшей возможной, если расстояние от радиуса действия до грузозахватного приспособления меньше семи метров.

На опасных участках необходимо применять предохранительные и страховочные приспособления, которые предотвратят падение материалов. По периметру рабочего участка устанавливается защитный экран. Он должен равняться или превышать возможную высоту подъема материалов на крюке в радиусе опасности.

Возникновение зоны повышенного риска при падении узлов оборудования не учитывается. Ответственность за предотвращение возникновения опасных участков ограждение несет разработчик проектной документации.

Видео по теме: Видеоинструктаж по охране труда

Оставьте заявку на поиск лучшей цены

Заполните форму ниже и Вам перезвонит менеджер и проконсультирует Вас по любым вопросам и подберет лучшую цену в России

Блок: 4/4 | Кол-во символов: 1249
Источник: https://avtokrany.guru/upravlenie/raschet-i-opredelenie-opasnoj-zony-pri-rabote-krana

Зоны обслуживания

Система обеспечивает автоматическое управление приводами в опасных зонах работы крана, в которые:

  • Не должен перемещаться груз, но допускается попадание элементов стрелы, если расстояние до них превышает вылет груза.
  • Не может попадать никакая точка стрелы и груз.

Кроме того, обеспечивается автоматическое управление приводами в зонах, в которых ограничена высота проноса груза. Таких участков может быть не больше 4-х.

На стройгенплане опасные зоны работы крана указывается в обязательном порядке. Для участков, на которых ограничивается высота подъема подвески, должен быть задан максимальный параметр.

Блок: 4/13 | Кол-во символов: 616
Источник: https://FB.ru/article/359536/opasnaya-zona-rabotyi-krana-opredelenie-i-osobennosti-rascheta

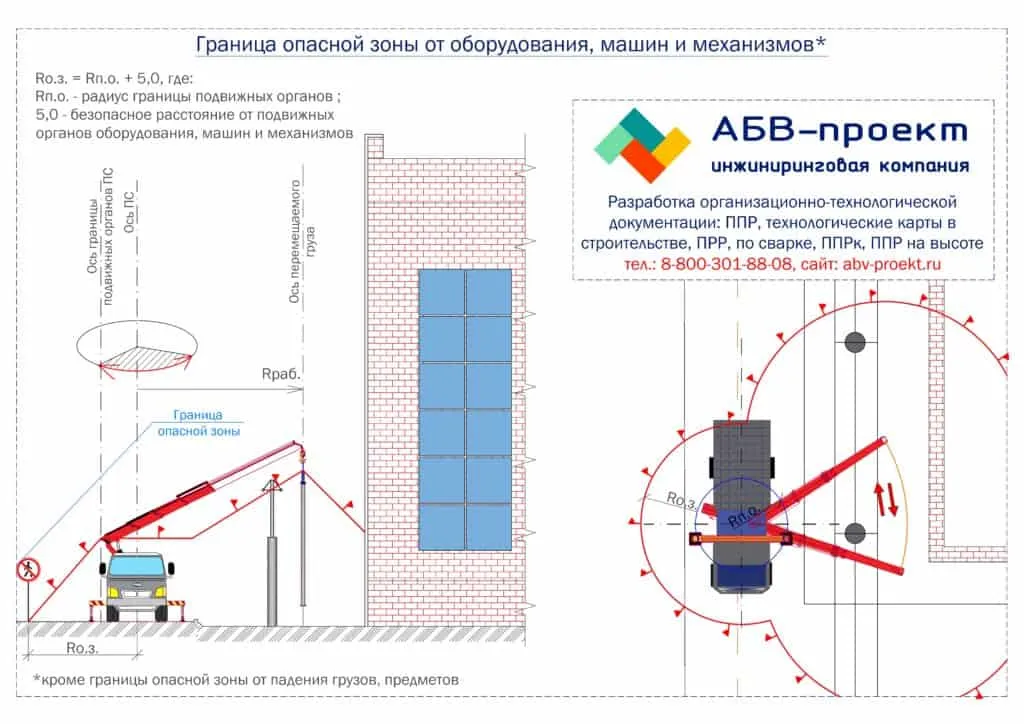

Граница опасной зоны вблизи движущихся машин и механизмов

На объекте строительства от задействованных оборудования, машин и механизмов выделяется граница опасной зоны равная 5 м от подвижных рабочих органов оборудования машин и механизмов (п. Г.4 СНиП 12-03-2001). Другие повышающие требования могут быть прописаны в руководстве по эксплуатации или паспорте. Данная граница может располагаться как внутри, так и выделяться за границей отлета предмета, груза со здания, при работе кранов, подъемников и др.

к оглавлению ↑

Блок: 5/6 | Кол-во символов: 522
Источник: https://abv-proekt.ru/blogs/granitsy-opasnoj-zony-v-stroitelstve/

Обозначение участка на стройке

После вычисления рискованной секции нужно подумать, как оградить ее от строителей. От правильных расчетов и надежного ограждения зависит работоспособность строителей. Потенциально вредные участки на стройке должны отделяться сигнальными ограждениями со знаками безопасности.

Заборы и знаки должны соответствовать ГОСТам. Они должны быть хорошо видны со всех сторон, а в темное время суток необходима подсветка. Спецзнаки должны висеть на стойках, надежно закрепленных, чтобы они не упали на людей или технику. На временной стройплощадке нельзя размещать кабинки для отдыха рабочих, санитарные помещения, проходы для людей.

Блок: 5/6 | Кол-во символов: 655
Источник: https://SpecNavigator.ru/voprosy-otvety/kak-opredelit-opasnuyu-zonu-raboty-avtokrana.html

Как ограничить границу опасной зоны?

На участке строительства при стесненных условиях возможно ограничение границы опасной зоны от возникающих опасных факторов путем ограничения работы машин и механизмов, установкой дополнительных ограждений и др.:

  • При размещении стреловых и башенных кранов, кран-манипуляторов необходимо принудительно ограничить угол поворота стрелы крана установкой ограничителей поворота стрелы.
  • При работах на высоте с лесов, на верхних уровнях зданий и сооружений установить защитные сетки, дополнительные ограждения, которые предотвращают отлет груза, инструмента и других предметов за ее пределы.

Блок: 6/6 | Кол-во символов: 622
Источник: https://abv-proekt.ru/blogs/granitsy-opasnoj-zony-v-stroitelstve/

Необходимые условия безопасности

Если на строительном квадрате проводятся незапланированные работы, допуск к ним должен осуществляться только по пропускам. Здание, которое строится при помощи спецтехники, обычно имеет дверные проемы, которые ведут к месту действия машин. Во время перемещения плит они должны быть наглухо закрыты.

Крановщики и все строители должны пройти инструктаж по безопасному перемещению на стройке. Крановщик должен уметь рассчитывать рабочую зону и возводить вокруг нее ограждения. Обслуживание техники должно проводиться только после остановки строительства.

Видео: Видеоинструктаж по охране труда — машинист стрелового самоходного крана

Блок: 6/6 | Кол-во символов: 664
Источник: https://SpecNavigator.ru/voprosy-otvety/kak-opredelit-opasnuyu-zonu-raboty-avtokrana.html

Схема функционирования системы ограничения

На ней обозначаются границы:

  • Опасных зон работы крана (определение осуществляется по формуле). Обозначаются границы зон, опасных для нахождения людей при установке, перемещении, закреплении конструкций и элементов, участков от строящегося сооружения.
  • Обслуживания спецтехники.

На схеме также обозначают:

  1. Линию ограничения участка обслуживания.
  2. Площадку для приема бетонной смеси, раствора.
  3. Место расположения контрольного груза.
  4. Участок хранения тары, съемных грузозахватных устройств.
  5. Место стоянки автотранспорта при разгрузке.
  6. Площадку для сбора строительного мусора.
  7. Место для кантовки колонн.
  8. Шкаф электропитания спецтехники.
  9. Стенд с нанесенными схемами строповок и таблицей веса грузов.
  10. Заземление рельсовых путей.
  11. Пешеходные дорожки.
  12. Соединительные проводники.
  13. Въезд/выезд.
  14. Временную дорогу.
  15. Направление движения автотранспорта.
  16. Временную дорогу
  17. Площадку для складирования конструкций и материалов.
  18. Временный забор (деревянный), штакетное ограждение.
  19. Ограничительный и предупреждающий знаки.
  20. Пункт для мойки колес транспорта.

Блок: 7/13 | Кол-во символов: 1051
Источник: https://FB.ru/article/359536/opasnaya-zona-rabotyi-krana-opredelenie-i-osobennosti-rascheta

Размещение знаков

Обозначения должны устанавливаться так, чтобы крановщик мог видеть границу участка обслуживания. При этом на один угол или линию ограничительной зоны должно приходиться не меньше 2-х знаков. В некоторых случаях установка обозначений на стойках невозможна. К примеру, на проезжей части или в зоне рельсовых путей. В таких ситуациях допускается:

  • Подвешивать знаки на специальном кронштейне или натянутом канате.
  • Укладывать обозначения горизонтально так, чтобы их нельзя было сдвинуть. При этом они не должны создавать помехи движению.

Между подвешенным знаком и дорогой должно быть не менее 4,5 м. Горизонтально размещенные обозначения периодически очищаются и обновляются.

Блок: 9/13 | Кол-во символов: 685
Источник: https://FB.ru/article/359536/opasnaya-zona-rabotyi-krana-opredelenie-i-osobennosti-rascheta

Ограничитель высоты

Он используется для уменьшения размера опасного участка. По ходу строительства сооружения ограничитель может перемещаться на новый уровень.

Для уменьшения размера опасного участка в стесненных условиях разрешено ограничение расстояния подъема груза при осуществлении погрузочно-разгрузочных работ, прокладке подземных инженерных систем, возведении подземной части здания с разработкой мероприятий организационно-технического характера.

Блок: 10/13 | Кол-во символов: 454
Источник: https://FB.ru/article/359536/opasnaya-zona-rabotyi-krana-opredelenie-i-osobennosti-rascheta

Нюансы

При ограничении высоты, на которую будет подниматься груз до 4 ÷ 6 метров, согласно плану организационно-технических мероприятий, объекты на должны подниматься выше, чем указано в ППР. Этот участок на местности по всему периметру обозначается знаками, на которых должна присутствовать поясняющая надпись.

Визуальный контроль высоты перемещения груза осуществляется специально назначенным сигнальщиком из бригады стропальщиков. Необходимо выбрать самого опытного работника. Место нахождения специалиста должно быть обозначено на чертежах. Между стропальщиком и крановщиком должна быть радиосвязь.

Мероприятия, связанные с визуальным ограничением высоты перемещения груза, должны согласовываться с территориальным подразделением Госгортехнадзора.

Блок: 11/13 | Кол-во символов: 748
Источник: https://FB.ru/article/359536/opasnaya-zona-rabotyi-krana-opredelenie-i-osobennosti-rascheta

Дополнительно

Работы, выполнение которых предполагается в стесненных условиях с принудительным ограничением участка обслуживания либо высоты перемещения груза, производятся в соответствии с нарядом-допуском на осуществление мероприятий в зоне действия опасных факторов производства.

О выполняемых мероприятиях делаются записи в соответствующих журналах. Время выполнения работ по конкретному ограничению участка обслуживания кранов записывается в журнале крановщика. Каждый раз до смены ограничения зоны осуществление соответствующих мероприятий должно подтверждаться. При изменении границ участка обслуживания одновременно перемещаются знаки безопасности.

Блок: 12/13 | Кол-во символов: 655
Источник: https://FB.ru/article/359536/opasnaya-zona-rabotyi-krana-opredelenie-i-osobennosti-rascheta

Заключение

Требования, установленные нормативными актами, в том числе положения, закрепленные в ГОСТах, должны соблюдаться неукоснительно. Правильное определение границ участка обслуживания и опасных зон позволит предотвратить имущественный ущерб и вред здоровью и жизни граждан.

Блок: 13/13 | Кол-во символов: 278
Источник: https://FB.ru/article/359536/opasnaya-zona-rabotyi-krana-opredelenie-i-osobennosti-rascheta
