Расчет электропроводки в квартире — пошаговая инструкция

В ходе ремонтных мероприятий или замены старой электропроводки, многие сталкиваются с необходимостью точно рассчитать электропроводку внутри квартиры. Недопустимо игнорировать важность грамотного подхода к этому вопросу, так как…

Как произвести расчет

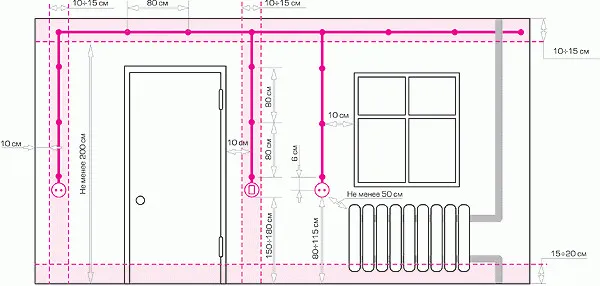

Прежде всего потребуется рассчитать метраж кабеля. Для этого необходимо определить все места для установки розеток, выключателей и осветительных приборов. После чего, нужно рулеткой измерить расстояние от распределительного щитка до каждой точки. При этом нужно учесть, что кабель прокладывается вдоль стен, а значит он будет огибать все ниши и углы. Обычно кабель располагают вдоль плинтуса или потолка и под прямым углом опускают или поднимают к розеткам и выключателям. Делается это для того, чтобы знать, где проходит кабель, даже если он вштробирован в стену. Так как при необходимости закрепить полку или повесить картину, можно его повредить или получить удар током.

Располагают выключатели на расстоянии 0,5 м от пола, а розетки – по степени их функциональности, но, обычно на таком же расстоянии или ниже. К светильникам можно прокладывать провод по потолку, но также под прямым углом. Разобравшись, как рассчитать электропроводку в квартире и измерив все пути прохождения кабеля, получаем требуемый метраж. К нему обычно рекомендуется прибавить 15% «на запас». Это необходимо, чтобы обезопасить себя от неточностей в измерениях.

Также запас потребуется из-за того, что по требованиям безопасности, каждый кабель нужно помещать в гофрированную трубу или прокладывать в кабель-каналы, поэтому провода может понадобиться немногим более рассчитанного количества. Стоит понимать, что кабеля могут нагреваться и прокладывать в один канал много кабелей нельзя. Для этого даже существуют коэффициенты для совместного прокладывания, которые учитывают в своей работе специалисты. Значит прокладка нескольких кабелей будет производиться параллельно, из-за чего возможны дополнительные повороты или изгибы. Высчитать все это с точностью практически невозможно, поэтому требуется некоторый запас.

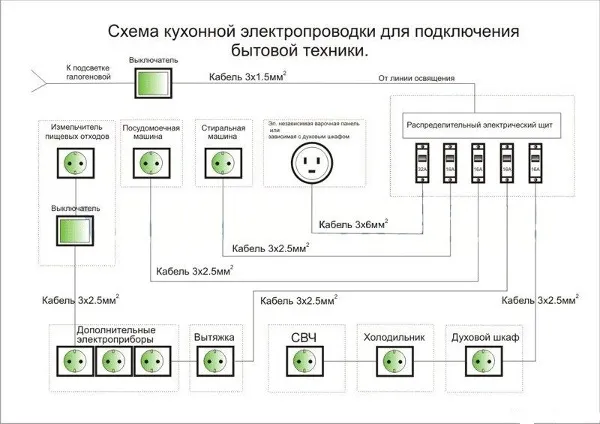

При наличии большого количества электроприборов, рекомендуется подводить к каждой розетке отдельный кабель. Т.е. от распределительного щитка может быть одна линия – на освещение, одна – на розетки и по одной — на мощные приборы. Так, для стиральной машинки, электрического водонагревателя, микроволновой печи, кондиционера и т.д. стоит проложить по отдельной линии. Такие действия защищают сеть от перенапряжения, а кабеля от перегрева, что способствует нормальной работе приборов и сводит риск возгорания к нулю.

Указанный способ расчета наиболее оптимален и точен. Однако специалисты знают и более простые методы, как рассчитать электропроводку в квартире. Например, можно умножить общую площадь всех помещений на два. Например, если квадратура квартиры составляет 100м2, то кабеля потребуется порядка 200 м. Обычно, третья часть идет на проводку освещения, а 2/3 предназначены для розеток.

Какой кабель выбрать?

Для проводки рекомендуется выбирать медный или алюминиевый трехжильный кабель. Сечение кабеля подбирается в зависимости от требуемой мощности. Существуют определенные формулы для выявления нужного сечения электропроводки. Высчитывается сила тока: суммируется мощность всех электроприборов и лампочек и делится на напряжение (220В). По данному показателю определяется требуемое сечение кабеля по специальным таблицам. Так, для силы тока в 16А соответствует кабель сечением 1,5 мм. Способ монтажа также влияет на выбор сечения, потому что при открытой прокладке, кабель способен выдерживать большую нагрузку, чем проложенного в трубе. Например, кабель сечением 1,5 мм при открытом способе монтажа выдерживает нагрузку 5кВт, а при закрытом – 3,3кВт.

При расчетах обычно берут мощность с запасом, так как в будущем возможно подключение дополнительного оборудования, которого сейчас нет в наличии. Но запас должен быть разумным и не превышать сечение кабеля на входе в квартиру, так как это нерационально и потребует излишних затрат.

Для квартиры со стандартным набором электрооборудования, принято выбирать для подключения осветительных приборов провод сечением 1,5 мм, а для розеток – 2,5 мм.

Что еще потребуется?

Произведя расчет электропроводки в квартире, нельзя забывать и о дополнительных материалах, требуемых для ее замены и монтажа. Это розетки, выключатели, светильники, кабель-каналы, гофрированная труба, клипсы для фиксации к стене, распределительные коробки, клеммы для соединения проводов и т.д.

Специалисты рекомендуют подключение проводки производить через распределительный щиток, чтобы обеспечить каждой линии дополнительную защиту.

Если возможны скачки напряжения в сети, стоит также позаботиться о стабилизаторе напряжения. Можно подобрать мощный аппарат для обеспечения всей квартиры или установить несколько маломощных только на оборудование, которое чувствительно к перепадам.

По материалам сайта www.sdelaysam.net

Как называются провода для электропроводки?

Провода, используемые в электропроводке, могут иметь различные названия в зависимости от их функции и характеристик. Некоторые из наиболее распространенных проводов для электропроводки включают в себя:

1. Фазный провод — провод, который переносит ток от источника электроэнергии к потребителю. В России фазный провод может иметь цвета желтый, красный, коричневый, чёрный.

2. Нулевой провод — провод, который используется для возврата тока обратно к источнику электроэнергии. В России нулевой провод имеет цвет голубой.

3. Защитный провод — провод, который используется для защиты от утечки тока и короткого замыкания. В России защитный провод имеет цвет желто-зеленый.

4. Кабель — набор проводов, заключенных в общую оболочку или изоляцию. Кабели могут быть одно- или многожильными, с различным количеством проводов и разным сечением.

5. Провод для освещения — провод, который используется для подключения светильников и других осветительных устройств. Обычно провод для освещения имеет меньшее сечение, чем провод для силовых устройств.

Это только некоторые из наиболее распространенных названий проводов для электропроводки. В зависимости от региона, страны и типа электросетей, провода могут иметь различные названия и цветовые коды.
