Расчет мощности водяного теплого пола по формулам: вычисление числа труб (видео)

Современным трендом является использование теплых полов. Они могут быть установлены как отдельное покрытие или как дополнительный источник отопления. Установку можно выполнить самостоятельно или с помощью специалистов. Перед началом работ необходимо провести все необходимые расчеты. Если электрический теплый пол будет использоваться в качестве единственного источника отопления, то он должен покрывать как минимум 70% площади помещения.

Содержание:

• Выбор разновидности теплого пола
• Уровень мощности теплого пола и разновидности помещений
• Процесс расчета теплого водяного пола
• Процесс расчета трубы теплого водяного пола
• Вычисление числа труб на 1 погонный м
• Выводы, которые можно сделать

Выбор разновидности теплого пола

Во время выбора разновидности стоит принять во внимание уровень мощности, которым будет обладать покрытие. Ход расчета имеет зависимость от некоторых моментов:

1. Размер отапливаемой площади.
2. Типаж помещения.
3. Разновидность отопления помещения.

Во время расчетов в учет берется только размер полезной площади отапливаемой комнаты. Полезная площадь – это пространство, на котором не находится ни мебели, ни бытовой техники. В связи с этим во время расчета стоит обладать точной информацией, обозначающей расположение в помещении всей мебели и бытовой техники.

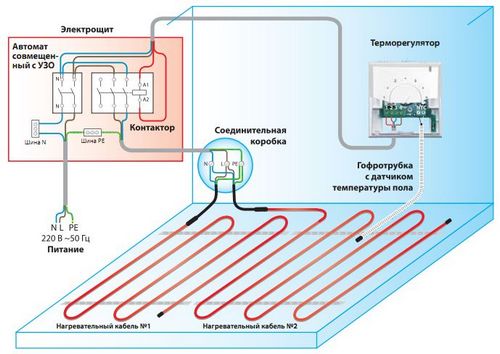

Схема подключения.

Дополнительное весомое обстоятельство: если вы эксплуатируете электрический теплый пол в качестве основного вида отопления, то стоит учитывать, что полезная площадь пола, которую нужно обогревать, должна составлять как минимум 70% от общей площади.

Если в комнате располагается мебель с крупными габаритами, то отапливать такую комнату, является довольно-таки затруднительной задачей.

Уровень мощности теплого пола и разновидности помещений

На каждую разновидность помещений приходится наиболее подходящий для нее уровень мощности теплого пола. Если он является основной отопительной системой, в таком случае показатель удельной мощности находится в районе от 150 до 180 Вт. Уровень мощности пола, выполняющего основную обогревающую функцию, должен превышать уровень мощности такого же пола, обеспечивающей дополнительное отопление. Если речь идет о функции дополнительного отопления, удельный уровень мощности находится в районе от 110 до 140 Вт на 1 м² помещения.

Поскольку каждая комната в доме или в квартире имеет собственные возможности по функциональности, стоит произвести расчет мощности. Во время выполнения расчетов необходимо учесть следующие факторы:

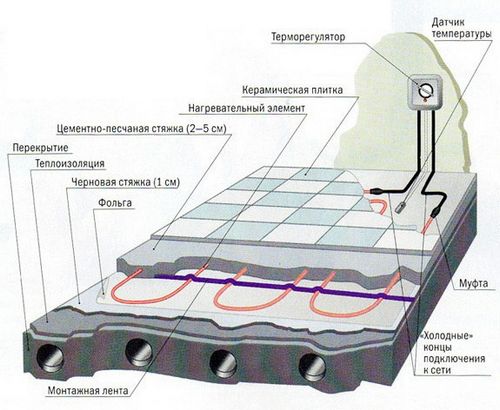

Схема монтажа электрического теплого пола.

1. На жилые помещения и на кухню уровень мощности обязан приходиться в районе от 110 до 150 Вт/м^2.
2. На застекленную лоджию – в районе от 140 до 180 Вт/м^2.
3. На ванную – в районе от 140 до 150 Вт/м².

Эти показатели, характеризующие удельную мощность, указаны с учетом небольшого запаса, создающего определенный резерв мощности. В итоге система работает приблизительно на уровне от 70 до 75%. Кроме того, во время расчета уровня мощности нужно брать во внимание этажность помещения. Если это первый этаж, то все показатели нужно повышать на 15-20%.

Процесс расчета теплого водяного пола

Перед началом процесса монтирования обычно нужно создать проект. Основу данного проекта должны составлять аккуратные теплотехнические расчеты. Подобные расчеты можно произвести с использованием особых компьютерных программ. Если данные работы нужно провести в частном доме, в таком случае необходимо рассчитать показатель коэффициента теплоотдачи.

Во время расчета нужно брать во внимание на:

1. Планировку помещений.
2. Конструкцию, которая составляет наружные стены.
3. Разновидности и параметры имеющихся в комнате окон.
4. Средняя температура помещения.
5. Расположение коллекторов.
6. Расположение устройства, генерирующего тепло.
7. Разновидность вышеуказанного устройства.
8. Разновидность напольного покрытия.
9. Вид системы (бетонная, настильная и т.д.).
10. Нужно ли регулировать среднюю температуру в каждой отдельной комнате.

Кроме этого, нужно учесть следующие факторы во время расчета потери тепла в комнате:

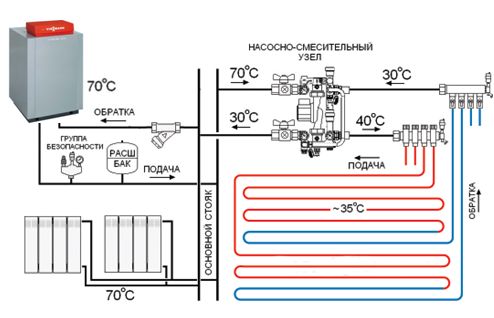

Схема подключения водяного теплого пола к системе отопления.

1. Размер площади ограждающей конструкции и показатель коэффициента передачи тепла.
2. Средний уровень температуры в зимнее время.
3. Уровень влажности и показатель температуры в помещении.
4. Наличие или отсутствие принудительной вентиляции в помещении.
5. Наличие дополнительного отопления.

В зависимости от имеющихся факторов и уровня теплопотерь, производятся вычисления параметров трубы. Выполняется необходимая разметка, указывающая контур прохождения системы отопления.

Вычисления водяного теплого пола, определение подходящей разновидности и выполнение процесса монтирования производятся, учитывая уровень его нагрузки. Этот фактор имеет зависимость от следующих условий:

1. Шаг в процессе монтирования и диаметр, который имеют трубки.
2. Показатели температуры воды, которая входит в систему отопления и выходит из нее.
3. Материал покрытия поверхности пола.
4. Разновидность смонтированной термоизоляции.
5. Уровень высоты стяжки.
6. Материал, который используется на стяжку.
7. Показатель температуры в помещении.

Процесс расчета трубы теплого водяного пола

Основное, что нужно сделать, – это узнать точный размер полезной площади помещения. Еще одним важным фактором является то, что монтирование обогревающей системы будет происходить не по всей поверхности пола. Данный процесс будет проводиться только на полезной площади.

Кроме этого, лучше сделать все так, чтобы труба, принадлежащая к одному контуру, не была длиннее 100 м. Если это условие выполнить трудно и необходима большая длина трубы, тогда стоит просто создать 2 контура. Нужно уделить внимание подводке под распределитель и проходным трубам других обогревательных контуров. Вычисление трубы для водяного теплого пола нужно выполнять с помощью формулы, приведенной ниже.

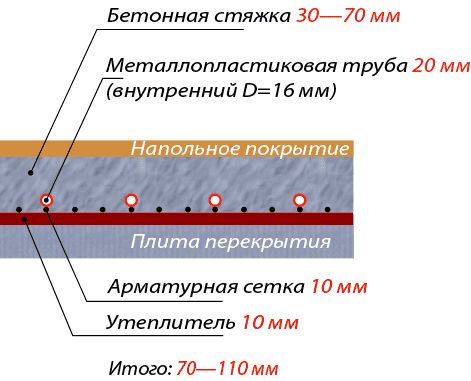

Схема монтажа водяного теплого пола.

L = Ar /a + 2 x Lzu – 2 x Ld (м), где:

• Ar – размер площади комнаты (м²);
• Ld – число, обозначающее длину обогревательной проходной трубы (м);
• а – размер шага во время процесса укладывания обогревательный труб (м);
• L – показатель длины трубы, для системы (м);
• Lzu – размер длины входящих и исходящих труб (м).

Вычисление числа труб на 1 погонный м

Поскольку выполнение вычислений, касающихся теплого водяного пола, – дело непростое, для совершения которого необходимо иметь определенные знания и опыт, перед началом процесса монтирования системы стоит заранее знать, какую именно разновидность системы вы собираетесь установить, определить количество и вид используемых труб. Вычисления помогут узнать приблизительную смету предстоящих работ.

Предположим, что помещение имеет 10 м². В этой комнате необходимо поддержание постоянной температуры в районе +20^оС. Сначала нужно вычислить рабочую зону этой комнаты. Чтобы иметь возможность это сделать, нужно узнать размеры стен. В качестве примера приведем комнату, у которой 2 стены имеют по 2 м в длину, а одна стена – 5 м. От каждой из этих стен нужно отмерить по 0,3 м. Это область, предназначенная для мебели.

Получаем следующий пример: 10 – 0,3х(2+2+5)=8,3 м. Это и есть размер рабочей площади.

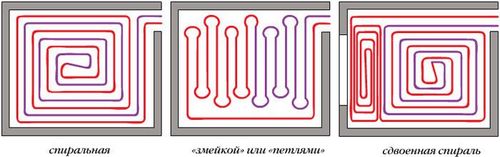

Варианты укладки труб водяного теплого пола.

Потом нужно узнать уровень теплопотери комнаты. Нужно взять во внимание вид и параметры окон, уровень высоты потолка и остальные показатели. Данные числа нужны для того, чтобы узнать нужный шаг по время укладывания. Чем выше уровень теплопотери, тем меньше шаг. Чтобы узнать нужную ширину шага и необходимого диаметра труб от уровня теплопотери, можно использовать таблицу. При этом стоит учесть, что температура на высоте ног должна быть 24^оС, а выше, на высоте головы, должно быть не жарче 20^оС.

Рекомендации для правильных расчетов теплого водяного пола:

1. Общая длина всех контуров должна быть не более 60-80 м.
2. Коллектор стоит разместить в центре помещения.
3. Не стоит соединять на один коллектор контуры, имеющие разную длину, тем более, если разница велика.
4. Посередине шаг во время укладывания нужно делать 30 см, а на краях – 15 см.
5. В областях на краю нужно делать 6 рядов.
6. Если в комнате повышенная влажность, то всю систему стоит монтировать, имея шаг 15 см.
7. Если в помещение ставится больше, чем один коллектор, стоит прибегнуть к применению дополнительных балансировочных клапанов.
8. Минимальное давление в коллекторе – 20 кПа.
9. Если работы производятся на первом этаже и для термоизоляции вы используете полистирол, то показатель его толщины должен быть равен 10 см. Если это не первый этаж, тогда слой этого материала может быть 3 см.
10. При нормальном расходе воды в контурах должно уходить от 0,03 до 0,07 л/сек.
11. Система каждого помещения должна регулироваться отдельно.
12. Если вы имеете дело с большой площадью, то примените специальные деформационные швы.

Выводы, которые можно сделать

Перед началом собственноручного монтирования теплого пола любой разновидности стоит тщательно изучить технологию его монтирования. Потом нужно все внимательно рассчитать. Затем можно начинать создавать проект, производить закупку всего необходимого и начинать работу по обустройству теплого пола.

Дополнительным немаловажным фактором является техника безопасности, параметры выбранной разновидности устанавливаемой отопительной системы, создаваемые нагрузки на покрытие пола и функции помещения, внутри которого будут производиться работы.

Нужно обратить внимание и на конкретные цели, преследуемые данными работами – основной или дополнительный обогрев. Для каждой комнаты необходимо выполнять отдельные вычисления.
