Расчет объема воды по диаметру трубы: формула и таблица для использования
В статье представлена формула и готовая таблица для расчета объема воды в трубе по ее диаметру. Это полезная информация для тех, кто занимается проектированием водопроводных систем или нуждается в точных данных о расходе воды. Если вам нужно рассчитать объем воды по диаметру трубы, обязательно прочитайте эту статью!
Иногда очень важно точно рассчитать объем воды, проходящей через трубу. К примеру, когда нужно спроектировать новую систему отопления. Отсюда и возникает вопрос: как посчитать объем трубы? Этот показатель помогает правильно выбрать подходящее оборудование например, габарит расширительного бачка. Кроме того, этот показатель очень важен, когда используется антифриз. Обычно он продается в нескольких видах:
- Разбавленный;
- Неразбавленный.
Первый вид может выдержать температуру — 65 градусов. Второй замерзнет уже при -30 градусах. Чтобы купить нужное количество антифриза, необходимо знать объем теплоносителя. Другими словами, если объем жидкости равен 70 литрам, значит можно приобрести 35 литров неразбавленной жидкости. Достаточно их развести, соблюдая пропорцию 50–50 и получатся те же 70 литров.
Содержание
- 1 По какой формуле проводится расчет
- 2 Как высчитать площадь поперечного сечения
- 3 Расчет объема воды, находящейся во всей системе
- 4 Внутренний объем погонного метра трубы в литрах — таблица
- 5 Заключение
По какой формуле проводится расчет
Чтобы получить точные данные, необходимо приготовить:
- Калькулятор;
- Штангенциркуль;
- Линейку.
Сначала измеряется радиус, обозначенный буквой R. Он может быть:
- Внутренним;
- Наружным.
Первый позволяет высчитать, какое количество жидкости, способно поместиться в цилиндре, то есть внутренний объем трубы, ее кубатура.
Внешний радиус, необходим для определения размера места, которое она займет.
Для расчета необходимо знать данные диаметра трубы. Его обозначают буквой D и рассчитывают по формуле R x 2. Определяется также длина окружности. Обозначается буквой L.

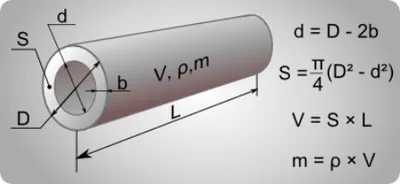

Чтобы вычислить объем трубы, измеряемого кубическими метрами (м3), необходимо предварительно рассчитать ее площадь.
Для получения точного значения, требуется сначала рассчитать площадь сечения.
Для этого применяют формулу:
- S = R x Пи.
- Искомая площадь — S;
- Радиус трубы – R;
- Число Пи — 3,14159265.
Полученное значение нужно перемножить на длину трубопровода.
Как найти объем трубы по формуле? Нужно знать всего 2 значения. Сама формула расчета, имеет следующий вид:
- V = S x L
- Объем трубы – V;
- Площадь сечения – S;
- Длина – L
К примеру, у нас есть металлическая труба диаметром 0,5 метра и длиной два метра. Для проведения расчета в формулу расчета площади круга, вставляется размер внешней поперечины нержавеющего металла. Трубная площадь будет равна;
S= (D/2) =3,14 х (0,5/2) = 0,0625 кв. метра.
Итоговая формула расчета, примет следующий вид:
V = HS = 2 х 0,0625=0,125 куб. метра.
По этой формуле рассчитывается объём совершенно любой трубы. Причем абсолютно не важно из какого она материала. Если трубопровод имеет много составных частей, применяя эту формулу, можно рассчитать по отдельности, объем каждого участка.
При выполнении расчета, очень важно чтобы размеры выражались в одинаковых единицах измерения. Проще всего проводить расчет, если все значения перевести в квадратные сантиметры.
Если использовать разные единицы измерения, можно получить весьма сомнительные результаты. Они будут очень далеки от настоящих значений. При выполнении постоянных ежедневных вычислений, можно использовать память калькулятора, установив постоянное значение. К примеру, число Пи, умноженное на два. Это поможет намного быстрее произвести расчет объема трубы разного диаметра.
Сегодня для расчета можно использовать готовые компьютерные программы, в которых, заранее указываются стандартные параметры. Для выполнения расчета, нужно будет только вписывать дополнительные переменные значения.
Скачать программу https://yadi.sk/d/_1ZA9Mmf3AJKXy
Как высчитать площадь поперечного сечения
Если труба круглая, площадь сечения считать надо по формуле площади круга: S = π*R2. Где R — радиус (внутренний), π — 3,14. Итого, надо возвести радиус в квадрат и умножить его на 3,14.
Например, площадь сечения трубы диаметром 90 мм. Находим радиус — 90 мм / 2 = 45 мм. В сантиметрах это 4,5 см. Возводим в квадрат: 4,5 * 4,5 = 2,025 см2, подставляем в формулу S = 2 * 20,25 см2 = 40,5 см2.
Площадь сечения профилированного изделия считается по формуле площади прямоугольника: S = a * b, где a и b — длины сторон прямоугольника. Если считать сечение профиля 40 х 50 мм, получим S = 40 мм * 50 мм = 2000 мм2 или 20 см2 или 0,002 м2.
Расчет объема воды, находящейся во всей системе
Для определения такого параметра, необходимо в формулу подставить значение внутреннего радиуса. Однако сразу появляется проблема. А как рассчитать полный объем воды в трубе всей отопительной системы, в которую входят:
- Радиаторы;
- Расширительный бачок;
- Котел отопления.
Сначала рассчитывается объём радиатора. Для этого открывается его технический паспорт и выписывается значения объема одной секции. Этот параметр умножается на число секций в конкретной батарее. Например, одна секция чугунного радиатора равен 1,5 литрам.
Когда установлен биметаллический радиатор, это значение намного меньше. Количество воды в котле можно узнать из паспорта устройства.
Для определения объема расширительного бака, его заполняют измеренным заранее, количеством жидкости.
Очень просто определяется объём труб. Имеющиеся данные для одного метра, определенного диаметра, нужно просто умножить на длину всего трубопровода.
Заметим что в глобальной сети и справочной литературе, можно увидеть специальные таблицы. Они показывают ориентировочные данные изделия. Погрешность приведенных данных достаточно мала, поэтому приведенные в таблице значения, можно смело использовать для вычисления объема воды.
Надо сказать, что при расчете значений, нужно учитывать некоторые характерные отличия. Металлические трубы, имеющие большой диаметр, пропускают количество воды, значительно меньше, чем такие же полипропиленовые трубы.
Причина кроется в гладкости поверхности труб. У стальных изделий она выполнена с большой шероховатостью. ППР трубы не имеют шероховатости на внутренних стенках. Однако при этом стальные изделия имеют больший объем воды, чем в других трубах, одинакового сечения. Поэтому чтобы убедиться, что расчет объема воды в трубах произведен верно, нужно несколько раз перепроверить все данные и подкрепить результат онлайн-калькулятором.

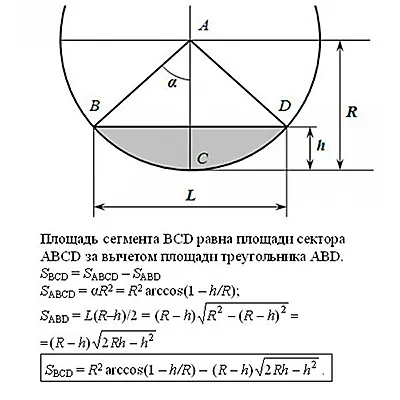

Формула определения площади сечения неполностью заполненных труб:
Внутренний объем погонного метра трубы в литрах — таблица
Таблица показывает внутренний объем погонного метра трубы в литрах. То есть сколько потребуется воды, антифриза или другой жидкости (теплоносителя), чтобы заполнить трубопровод. Взят внутренний диаметр труб от 4 до 1000 мм.
Внутренний диаметр,мм | Внутренний объем 1 м погонного трубы, литров | Внутренний объем 10 м погонных трубы, литров |
---|---|---|
4 | 0.0126 | 0.1257 |
5 | 0.0196 | 0.1963 |
6 | 0.0283 | 0.2827 |
7 | 0.0385 | 0.3848 |
8 | 0.0503 | 0.5027 |
9 | 0.0636 | 0.6362 |
10 | 0.0785 | 0.7854 |
11 | 0.095 | 0.9503 |
12 | 0.1131 | 1.131 |
13 | 0.1327 | 1.3273 |
14 | 0.1539 | 1.5394 |
15 | 0.1767 | 1.7671 |
16 | 0.2011 | 2.0106 |
17 | 0.227 | 2.2698 |
18 | 0.2545 | 2.5447 |
19 | 0.2835 | 2.8353 |
20 | 0.3142 | 3.1416 |
21 | 0.3464 | 3.4636 |
22 | 0.3801 | 3.8013 |
23 | 0.4155 | 4.1548 |
24 | 0.4524 | 4.5239 |
26 | 0.5309 | 5.3093 |
28 | 0.6158 | 6.1575 |
30 | 0.7069 | 7.0686 |
32 | 0.8042 | 8.0425 |
34 | 0.9079 | 9.0792 |
36 | 1.0179 | 10.1788 |
38 | 1.1341 | 11.3411 |
40 | 1.2566 | 12.5664 |
42 | 1.3854 | 13.8544 |
44 | 1.5205 | 15.2053 |
46 | 1.6619 | 16.619 |
48 | 1.8096 | 18.0956 |
50 | 1.9635 | 19.635 |
52 | 2.1237 | 21.2372 |
54 | 2.2902 | 22.9022 |
56 | 2.463 | 24.6301 |
58 | 2.6421 | 26.4208 |
60 | 2.8274 | 28.2743 |
62 | 3.0191 | 30.1907 |
64 | 3.217 | 32.1699 |
66 | 3.4212 | 34.2119 |
68 | 3.6317 | 36.3168 |
70 | 3.8485 | 38.4845 |
72 | 4.0715 | 40.715 |
74 | 4.3008 | 43.0084 |
76 | 4.5365 | 45.3646 |
78 | 4.7784 | 47.7836 |
80 | 5.0265 | 50.2655 |
82 | 5.281 | 52.8102 |
84 | 5.5418 | 55.4177 |
86 | 5.8088 | 58.088 |
88 | 6.0821 | 60.8212 |
90 | 6.3617 | 63.6173 |
92 | 6.6476 | 66.4761 |
94 | 6.9398 | 69.3978 |
96 | 7.2382 | 72.3823 |
98 | 7.543 | 75.4296 |
100 | 7.854 | 78.5398 |
105 | 8.659 | 86.5901 |
110 | 9.5033 | 95.0332 |
115 | 10.3869 | 103.8689 |
120 | 11.3097 | 113.0973 |
125 | 12.2718 | 122.7185 |
130 | 13.2732 | 132.7323 |
135 | 14.3139 | 143.1388 |
140 | 15.3938 | 153.938 |
145 | 16.513 | 165.13 |
150 | 17.6715 | 176.7146 |
160 | 20.1062 | 201.0619 |
170 | 22.698 | 226.9801 |
180 | 25.4469 | 254.469 |
190 | 28.3529 | 283.5287 |
200 | 31.4159 | 314.1593 |
210 | 34.6361 | 346.3606 |
220 | 38.0133 | 380.1327 |
230 | 41.5476 | 415.4756 |
240 | 45.2389 | 452.3893 |
250 | 49.0874 | 490.8739 |
260 | 53.0929 | 530.9292 |
270 | 57.2555 | 572.5553 |
280 | 61.5752 | 615.7522 |
290 | 66.052 | 660.5199 |
300 | 70.6858 | 706.8583 |
320 | 80.4248 | 804.2477 |
340 | 90.792 | 907.9203 |
360 | 101.7876 | 1017.876 |
380 | 113.4115 | 1134.1149 |
400 | 125.6637 | 1256.6371 |
420 | 138.5442 | 1385.4424 |
440 | 152.0531 | 1520.5308 |
460 | 166.1903 | 1661.9025 |
480 | 180.9557 | 1809.5574 |
500 | 196.3495 | 1963.4954 |
520 | 212.3717 | 2123.7166 |
540 | 229.0221 | 2290.221 |
560 | 246.3009 | 2463.0086 |
580 | 264.2079 | 2642.0794 |
600 | 282.7433 | 2827.4334 |
620 | 301.9071 | 3019.0705 |
640 | 321.6991 | 3216.9909 |
660 | 342.1194 | 3421.1944 |
680 | 363.1681 | 3631.6811 |
700 | 384.8451 | 3848.451 |
720 | 407.1504 | 4071.5041 |
740 | 430.084 | 4300.8403 |
760 | 453.646 | 4536.4598 |
780 | 477.8362 | 4778.3624 |
800 | 502.6548 | 5026.5482 |
820 | 528.1017 | 5281.0173 |
840 | 554.1769 | 5541.7694 |
860 | 580.8805 | 5808.8048 |
880 | 608.2123 | 6082.1234 |
900 | 636.1725 | 6361.7251 |
920 | 664.761 | 6647.6101 |
940 | 693.9778 | 6939.7782 |
960 | 723.8229 | 7238.2295 |
980 | 754.2964 | 7542.964 |
1000 | 785.3982 | 7853.9816 |
Если у вас специфическая конструкция или труба, то в формуле выше показано как вычислить точные данные для правильного расхода воды или иного теплоносителя.
Расчет онлайн
http://mozgan.ru/Geometry/VolumeCylinder
Заключение
Чтобы подобрать точную цифру потребления теплоносителя вашей системы, придется немного посидеть. Либо найдите в интернете, либо воспользуйтесь калькулятором, который советуем мы. Возможно он сможет вам сэкономить время.
Есть у вас система водного типа, то не стоит заморачиваться и осуществлять точный подбор объема. Достаточно прикинуть приблизительно. Точный расчет нужен больше для того, чтобы не купить лишнего и минимизировать расходы. Так как многие останавливаются на выборе дорогостоящего теплоносителя.
