Расчет размеров септика для частного дома — как определить объем, габариты и примеры с фото и видео

Как правильно рассчитать размеры

К такому понятию как размер могут быть применены такие данные как:

• Длина;
• Ширина;
• Высота.

Для того чтобы создать правильный котлован, важно провести расчёт септика вместе со всеми его дополнительными деталями. Если это цельная система, можно оценить размеры оборудования по техническим данным на упаковке и сравнить их с габаритами вашего дачного участка или частного помещения.

А для того, чтоб узнать объём стоков за сутки необходимо смотреть на размер корпуса и резервуаров

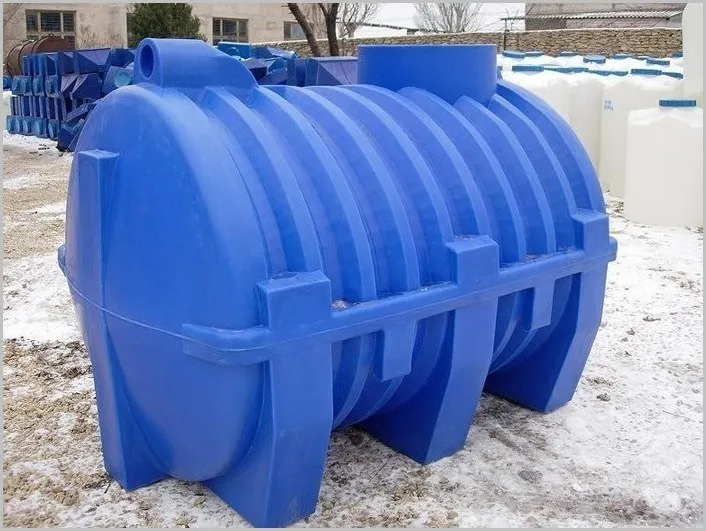

Если это цельная конструкция, то вы можете прикинуть размер оборудования по техническим данным на упаковке и сравнить их с габаритами вашего участка дачи или частного помещения.

Нормы и правила при проектировании установки септика для дачи:

• Если у вас небольшой участок, то быть может, пригодятся расчеты другого аппарата;
• Чтобы сделать правильные расчёты, можно воспользоваться таблицами инженеров;
• Минимальная рабочая глубина должна быть — 1,3 м, а ширина меньше 1 м;
• Глубина от поверхности до дна должна быть не больше, чем 3,2 м.

Вычисление объёма септика

Сколько существует способов вычисления объёма? Об этом мы сейчас и узнаем

Ведь очень важно, купить оптимальные септики, расчет которых и есть основным критерием их приобретения

Существует стандартная формула вычисления объёма септика:

Теперь распишем все составляющие формулы:

W
– Расчёт необходимого габаритов отстойника в кубических метрах (м3);t
– Время, потраченное на переработку или хранение ила (сут.);C
– Количество взвешенных частиц в мл на 1 литр (мг/л);N
– Суточная норма человека (л/сут);T
– Температура стока (˚С);Q
– Расход воды в кубических метрах за сутки (м3/сут).

По этой формуле, мы и рассчитываем необходимую нам единицу.

Насчет температуры стоков в канализации нужно помнить, что она не будет такой как в помещении. Это во многом зависит от сантехнических приборов, которые используются на предприятиях. Но есть принятые нормы, например, зимой – 10 ˚С, а летом — 15-20 ˚С. Это намного упрощает расчёт формулы.

Существует множество различных таблиц, которые могут быть с готовыми данными, которые произведены инженерами. В основном, это средние показатели.

Если брать данные из таблицы, то расчёт должен выглядеть так:

W = K х Q,

К – расчетное время отстаивания сточных вод (таблица);

Q
– сумма стоков в сутки.

Существует и более упрощенный вариант определения, сколько должен будет вмещать в себя устройство. Нужно количество человек умножить на 200 л (суточная норма на 1 чел) и 3 дня (время обработки сточных отходов) и полученную сумму разделить на тысячу – это и должен быть исчисляемый объём (в метрах кубических).

Средняя статистика показывает, что суточная норма на человека – 200 л воды. На непредвиденные расходы обычно плюсуют еще такое же количество воды. И тогда для двухцистерного септика, который отстаивает воду 2 дня, формула выглядит таким образом:

(N х 200+200)х 2

N – Количество людей, которые проживают в доме.

Упрощенный расчет септика по суточному объему стоков

Жидкая часть стоков задерживается в септике на 3-5 дней, после чего осветленные воды покидают рабочие камеры, переливаясь в поля фильтрации или поглотительные колодцы. Твердая нерастворимая фракция задержится на дне отстойника до следующей откачки придонного ила. Разлагаемые отходы трансформируются в воду и газ за полгода.

Следовательно, наиболее удобным способом определения общего объема септика является простейшее утроение суточных стоков, которые можно определить либо натурным способом – по средним показаниям «счетчика» расхода воды.

Впрочем, указанная методика расчетов септика эффективна только в том случае, если объем суточных стоков не превышает 5 кубических метров.

Расчет объема септика по числу пользователей

Получить данные о среднесуточном объеме стоков без возможности использовать канализационную сеть, которая проросту не работает без септика, это практически неразрешимая задача.

Поэтому вместо натурного определения объема суточных стоков по счетчику большинство доморощенных проектировщиков используют методику расчета по санитарным нормам расхода воды.

Эти нормы предполагают, что максимальный объем суточного расхода воды на человека колеблется в пределах от 125 до 350 литров. То есть семья из 2 человек расходует от 250 до 700 литров воды в сутки. А объем стоков в канализации, обслуживающей семью из 4 человек доходит до 500-1400 литров в сутки.

В итоге, используя методику утроения суточного объема стоков, мы получаем следующий результат:

• Объем септика, обслуживающего 1-2 пользователей – 0,75-2,1 м3.
• Объем септика, обслуживающего 3-4 пользователей – 1,5-4,2 м3.

Однако, по мнению профессиональных проектировщиков инженерных систем, этот способ подсчета объема далек от идеала. Ведь в данном случае мы не учитываем ни массы нерастворимых отложений, ни объема придонного ила, ни прочих важных факторов.

Инженерный расчет по  формуле оптимального объема отстойника

Точное определение объема септика возможно только по следующей формуле:

При этом Q – суточный объем стоков – определяют по санитарным нормам и числу пользователей,

С – концентрацию взвесей в сточных водах – определяют по таблице,

N – санитарную норму водоснабжения одного пользователя – берут из СНиП.

Срок хранения осадков – t – определяют по таблицам естественного распада, а температуру стоков – Т – принимают равной 10-12 градусам Цельсия.

Впрочем, подобный способ вычисления объема септика оправдан только в случае проектирования канализационной сети коттеджного поселка или многоквартирного дома. На бытовом уровне, предполагающем возможность ошибки в расчетах, такой точностью можно пренебречь, поскольку отклонения на уровне ± 0,5-1 кубического метра не принесут существенного ущерба ни эффективности системы, ни кошельку владельца жилища.

Особенности устройства многокамерных септиков

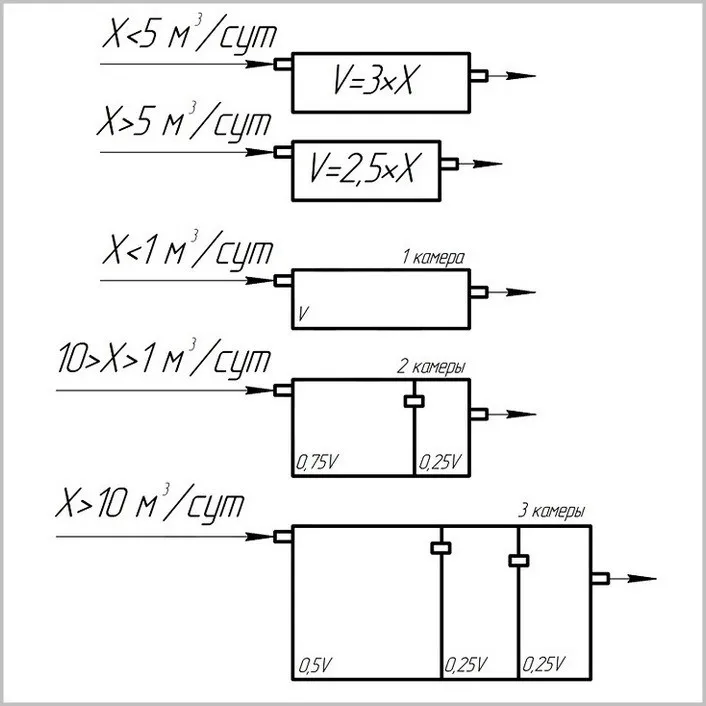

Вышеописанные способы расчета септика касаются общего объема септика. Межу тем в современных отстойниках имеется как минимум две камеры. А более-менее действенная схема предполагает деление внутреннего объема на три камеры – первичную, (гравитационную), вторичную (аэробную) и зону тонкой очистки, поверх которой монтируют еще и аэратор с биологической загрузкой.

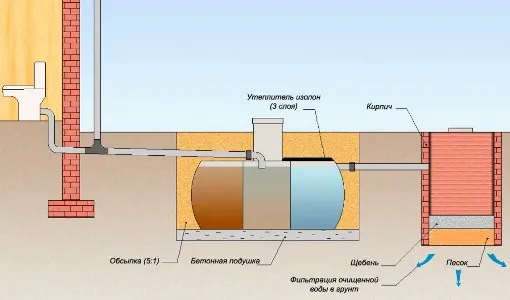

Схема монтажа трехкамерного септика

При этом первичная камера гравитационной чистки стоков должна занимать не менее 50 процентов от общего объема септика. Вторичный отстойник и камере доочистки стоков занимают по 25 процентов от общего объема. Зона аэрации монтируется в отдельном модуле, устанавливаемом поверх септика.

Объем двухкамерного септика делится по пропорции 3:1 – первичная камера гравитационной чистки занимает 75 процентов от общего объема, а зона аэробного брожения – всего 25 процентов.

В итоге в трехкамерном септике объемом 4,2 м3 первичная камера не может быть меньше 2,1 кубических метра, а вторичный отстойник и зона доочистки займут по 1,05 «кубометра».  Двухкамерный септик такого же объема разделится на две зоны:  гравитационную камеру объемом до 3,15 м3 и  аэробную камеру объемом до 1,05 кубического метра.

https://youtube.com/watch?v=PtYFGdU6gaI

Выбор труб

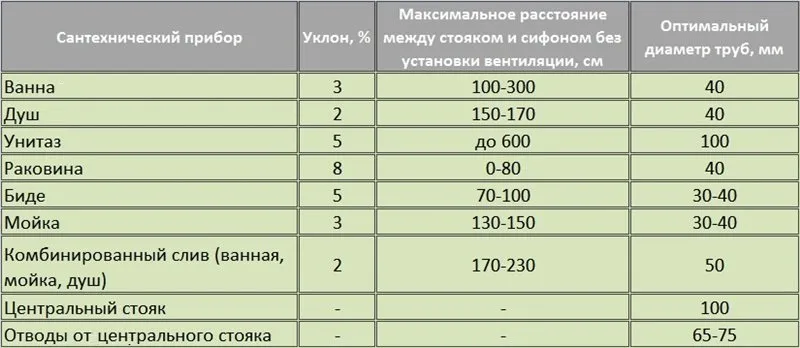

Диаметры канализационных труб

В ходе укладки канализации частного дома применяются водопротоки круглого сечения с внутренним диаметром от 40 до 110 мм из устойчивого к агрессивной среде сточных вод поливинилхлорида. Так как различные сантехнические и бытовые приборы характеризуются неодинаковым объемом стоков, различающихся по консистенции и составу, используются трубы со следующими внутренними диаметрами:

• умывальники, кухонные мойки – 40-50 мм;
• ванны, душевые поддоны – 50 мм;
• стиральные и посудомоечные машины – 50 мм;
• писсуары, биде – 50 мм;
• унитазы – 110 мм.

Если частный жилой дом имеет 2 и более этажей, верхние санузлы соединяют с канализацией нижних при помощи вертикально расположенных коммуникаций – стояков – с внутренним диаметром 110 мм.

Пример расчет септика для семьи из 4 человек

Для примера можно рассмотреть вариант расчета септика для обслуживания дома, где постоянно проживают 4 человека.

Рассчитать это легко по формуле: 3 х Q, где Q – это расход воды в сутки. Количество времени, которое септику нужно для переработки стоков, можно рассчитать следующим образом:

0,8 х t x (100% — 30% / 100%) х 120% = 0,8 х t х 0,7 х 1,2 = t х 0,672 сек.

0.8 – расход твердого остатка перерабатываемых стоков, рассчитанного на одного человека;t – сроки перегнивания твердых остатков в сутках;100% — общий объем ила;30% — процент естественного распада ила;120% — 100% общего объем ила + 20% остатков ила после предыдущей чистки септика.

Чтобы подробнее подойти к расчетам на одного человека потребления воды в сутки, следует сначала определиться с количеством использования сантехнического оборудования, а также частотой использования сантехники в доме.

Фото: количество использования сантехнического оборудования

Возьмем для расчетов на одного человека минимум затрат воды – 150 л/сут.

Так, к примеру, в среднем употребление и расход воды одним человеком может составить следующую картину:

• одна минута принятия душа составит расход воды около 10 л;
• принятие душа или ванны в среднем получается около 7-15 минут;
• при использовании биде или унитаза затраты воды составляют около 8 л;
• использование биде в среднем выходит 5 мин;
• одно принятие ванны или джакузи приходится расходовать воду в количестве 110 л;
• стиральная машина с загрузкой белья 2-х кг расходует воду в количестве 70 л за одну стрику;
• посудомоечная машина за один цикл своей работы тратит воды в количестве 15 л.

Попробуем рассчитать расход воды на одного человека хотя бы по использованию им душа, биде и ванны:

(150 + 10 х 7 + 8 х 5 + 110) = 370 л/сут.

Таким образом, с минимального показателя суточного потребления воды одним человеком, мы вышли на максимальный показатель суточного потребления воды одним человеком – 370 л/сут.

Оба показателя, минимальный и максимальный, указаны в СНиП 2.04.09-85, что указывает на правильность расчетов.

Теперь подсчитаем совокупный расход (Q) при потреблении воды, в том числе стиральной и посудомоечной машиной, на 4-х человек, постоянно проживающих в доме:

Q = 370 х 4 + 70 + 15 = 1565 = 1,6 кубов за одни сутки

Учитывая предыдущую формулу подсчета объема септика – 3 х Q, мы можем подсчитать теперь объем септика для обслуживания семьи из 4-х человек:

3 х 1,6 = 4,8 м3

4,8 м3 в данной ситуации является наиболее оптимальным показателем для расчета объема и размера септика. Если необходимо учесть минимальный показатель размера септика, тогда можно воспользоваться следующими расчетами:

4,8 х (1-0,2) = 3,84 м3

Это необходимо делать в тех случаях, когда нужно уменьшить размеры септика до минимального его использования при количестве 4-х постоянно проживающих человек.

Формула расчета на уменьшение использует только лишь допустимую норму обработки стоков меньше на 20%, больше уменьшать нельзя.

При нарушении этого допущения может произойти аварийное затопление септика, отравление почвы и окружающей среды и, как следствие, наложение высоких штрафов государственными учреждениями. Которые будут иметь на это полное право.

Для подсчетов нужной глубины для строительства того или иного септика, который должен будет обслуживать семью из 4-х человек, можно использовать следующие стандартные подсчеты:

4,8 / 1 / 1,8 – 2,6 метра, где

4,8 – кубометры объема септика;1 – метр ширины септика;1,8 – метров по длине септика.

Такая мера может быть необходима в том случае, если ваш приусадебный участок ограничен в площадях, и вы не можете отдать под застройку септика много земли.

В некоторых регионах России глубина промерзания почвы составляет около 2-х метров и более.

Любое нарушение или отклонение от норм и правил, принятых в государственной документации СНиП приводит, как правило, к полной остановке эксплуатации того или иного септика, а также к наложению и выплате штрафных санкций в больших размерах, предусмотренных законодательством РФ.

Важно! Поэтому перед строительством или монтажом готового очистного оборудования необходимо четко отследить все правила и нормы по устройству автономных канализаций, которые можно найти, прежде всего, в СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения» и других нормативных документах

Также необходимо проделать целый ряд правильных и точных расчетов по объемам потребления воды, объему септика, его параметрам конструкции и монтажа

Наружные сети и сооружения» и других нормативных документах. Также необходимо проделать целый ряд правильных и точных расчетов по объемам потребления воды, объему септика, его параметрам конструкции и монтажа.

Расчет размеров и объема

Для точного определения внутреннего пространства ёмкости используется специально разработанная формула расчёта объёма септика. Но она подразумевает большое количество сложных значений и трудна для частного практического применения. На практике объем септика для частного дома рассчитывается по более простой формуле. Количество человек Х 200 литров сточной нормы на человека Х 3 дня (время переработки стоков) / 1000 = объем в метрах кубических.

Для обслуживания 4 человек необходим септик объемом 2.4 куб.м.

Рассмотрим вариант с расчётом объёма на это количество членов семьи.

При расчёте параметр «количество людей» лучше брать «с запасом», чтобы учесть нагрузку при посещении гостей и других непредвиденных ситуаций. Суточная норма может быть увеличена, если есть маленькие дети, домашние животные. Этот показатель также возрастает, если вы используете большое количество различных бытовых приборов с расходом воды (стиральная машина).

Как уже было указано выше, существуют лабораторные расчёты, которые приводятся для фабричных септиков. По этим данным, можно проводить расчёты и в ситуациях с ёмкостями, выполненными самостоятельно.

Так, при септике в три секции:

• на двух человек потребуется полезный объем в 1,5 куб. м.;
• на три-четыре человека – 2 куб. м.;
• на пять-шесть человек – 3 куб. м.;
• на восемь человек – 4 куб. м.;
• на десять человек – 5 куб. м.;
• на двадцать человек – 10 куб. м.

Основным строительным материалом при обустройстве септика самостоятельно являются бетонные кольца. И ключевым расчётом служит определение количества этих материалов. Чаще всего хватает 3 ж/б колец с диаметром 1,5 м и высотой 0,9 м. Не используется более 5 колец на один септик.

Не стоит забывать о других элементах при самостоятельном обустройстве системы. К ним относятся:

1. Ж/б плита.
2. Люк.
3. Труба для вентиляции.
4. Цемент, песок, щебень.

При расчёте необходимого объёма септика используются формулы, которые приводились выше. Кроме того, необходимо знать объем одного кольца, чтобы определить достаточное количество колец в ёмкости.

V=∏R2H=∏(d2/4) H, где:

• V – объем цилиндра;
• ∏ — число Пи (3,14);
• R – радиус основания;
• d – диаметр основания;
• H – высота.

Зная объем кольца, его можно сопоставить с полученными цифрами требуемого объёма бетонного септика. Объем 1 кольца (d=1,5 м; H=0,9 м) приблизительно равняется 1,6 куб. м. Выходит, что для 4 членов семьи в доме со всеми удобствами (горячее водоснабжение и т. д.) для обустройства септика понадобится 2 кольца.

Этого количества будет достаточно и для 5 человек. До 10 человек могут быть обеспечены одной ёмкостью в 3 кольца. Если планируется проживание от 10 до 20 человек, потребуется обустройство септика, состоящего из нескольких ёмкостей, так как более 3 колец устанавливать нельзя. В таком случае лучше позаботиться о приобретении заводской модели достаточного объёма.

https://youtube.com/watch?v=PtYFGdU6gaI

Что входит в расчет

Задачи по расчету необходимого объема и параметров того или иного септика приходятся не только на определение и нахождение объемов, размеров камер, но также и на выявление количества стройматериалов, необходимых инструментов или техники для монтажа.

Поэтому чтобы точно знать, каких параметров необходимо приобретать или сооружать септик, какие при этом могут понадобиться стройматериалы, и в каком количестве они нужны, следует грамотно рассчитать следующие важные детали:

• размеры корпуса и емкостей заводского септика;
• суточные объемы стоков, которые камеры септика могут принять и обрабатывать;
• расчеты объемов использованной воды за сутки, которая приходится на каждого постоянно проживающего человека в доме;
• расчеты количества стройматериалов для монтажа и строительства септика своими руками.

Для обеспечения санитарии и сохранения чистоты экологической среды любые варианты септиков, как заводские, так и самодельные, следует устанавливать после того, как вы уже будете точно знать параметры, размеры камер и его эксплуатационные возможности.

Важно! И, конечно же, это необходимо сделать задолго до того, как вы решитесь покупать готовый септик того или иного производителя, а также будете заготавливать стройматериалы для строительства септика своими руками

Следует брать во внимание не только количество постоянно или сезонно проживающих человек, но также и ваши доходы, т.е. средства, которыми вы располагаете для обустройства вашей канализационной системы тем или иным типом септика

Если же вам необходимо установить септик для постоянного проживания в загородном доме, тогда, конечно же, лучше всего приобрести заводской септик у, зарекомендовавшего себя в выпуске высококачественного очистного канализационного оборудования, производителя.

В любом случае, какой бы ни пришлось обслуживать дом очистному сооружению типа септика, нужно заранее определиться с его параметрами и объемами, для чего требуется произвести соответствующие расчеты.

Как устроен септик?

Септик — это система для очистки сточных вод, которая используется там, где нет централизованной канализации. Септик состоит из нескольких основных компонентов, включая приемную камеру, отстойник и дренажное поле.

Приемная камера предназначена для сбора сточных вод из дома. Она обычно располагается под землей и имеет один или несколько входов, которые подключаются к канализационным трубам в доме. В приемной камере происходит отделение твердых отходов и жиров, которые попадают в отстойник.

Отстойник — это отдельный резервуар, который располагается после приемной камеры. В нем происходит процесс отделения твердых отходов от жидкой фракции, которая затем перетекает в дренажное поле.

Дренажное поле — это зона, в которой сточная вода очищается и проникает в грунт. Дренажное поле состоит из сетки труб, которые располагаются под землей и заполнены пористым материалом, например гравием или керамзитом. В процессе фильтрации сточной воды через пористый материал происходит ее очистка от бактерий и загрязнений.

Очистка сточных вод в септике происходит за счет бактерий, которые разлагают органические вещества в сточной воде. Правильное функционирование септика зависит от многих факторов, включая его размер, дизайн и частоту очистки. Рекомендуется проводить очистку септика не реже одного раза в год.
