Расчет угла наклона двускатной крыши с пояснениями: использование онлайн-калькулятора

Двускатные крыши можно, пожалуй, отнести к наиболее популярным среди частных застройщиков. Их стропильная система обычно не отличается высокой сложностью как в расчётах, так и в практической реализации. Но сама по себе двускатная крыша становится весьма надежной,

Практичная, имеющая привлекательный внешний вид, а также, при правильном планировании, способствующая эффективному использованию чердачного пространства — даже для обустройства полноценной жилой комнаты.

Одним из ключевых параметров при расчетах самих стропильных систем и кровельных покрытий, в том числе — нагрузок, которые будут на них выпадать в ходе эксплуатации, является угол уклона скатов. Его расчет, в принципе, несложен, но заученные еще в школе формулы имеют свойство постепенно подзабываться. Чтобы упростить себе задачу – используйте калькулятор расчета угла наклона двускатной крыши, предлагаемый в этой публикации. Несколько необходимых пояснений будет приведено ниже.

Калькулятор расчета угла наклона двускатной крыши

Перейти к расчётам

Пояснения по пользованию калькулятором

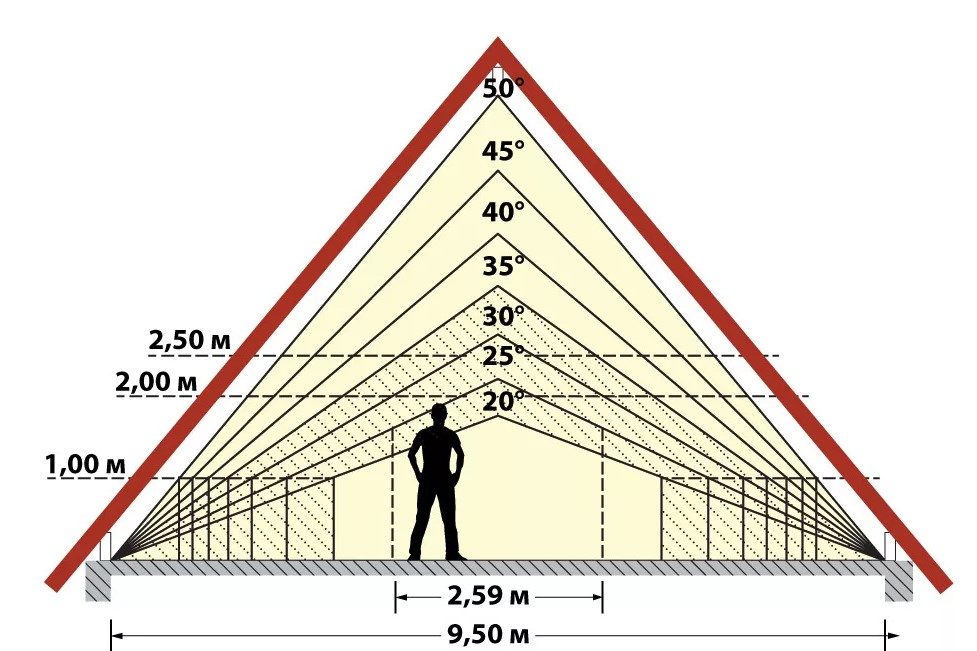

 Если рассуждать более корректно, то это, скорее, калькулятор, наглядно демонстрирующий зависимость высоты конька двускатной стропильной системы от угла крутизны ее скатов. Но такой подход при планировании, возможно, даже и лучше, так как позволяет, варьируя значения угла крутизны, найти оптимальное соотношение, при одном неизменном параметре – размерах самого здания.

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Задать вопрос эксперту

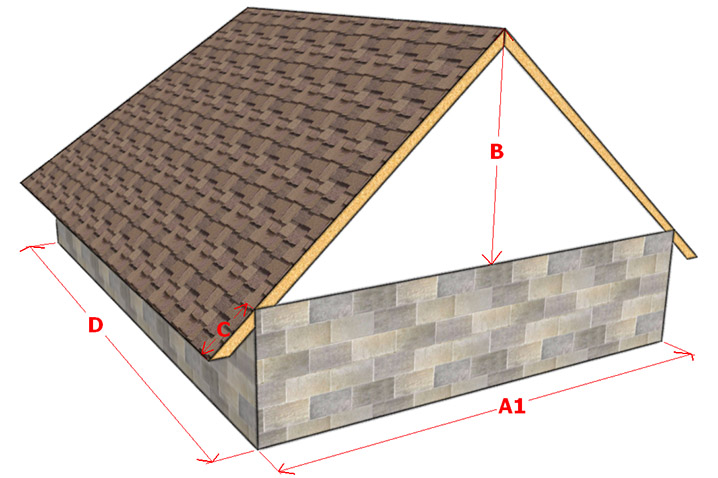

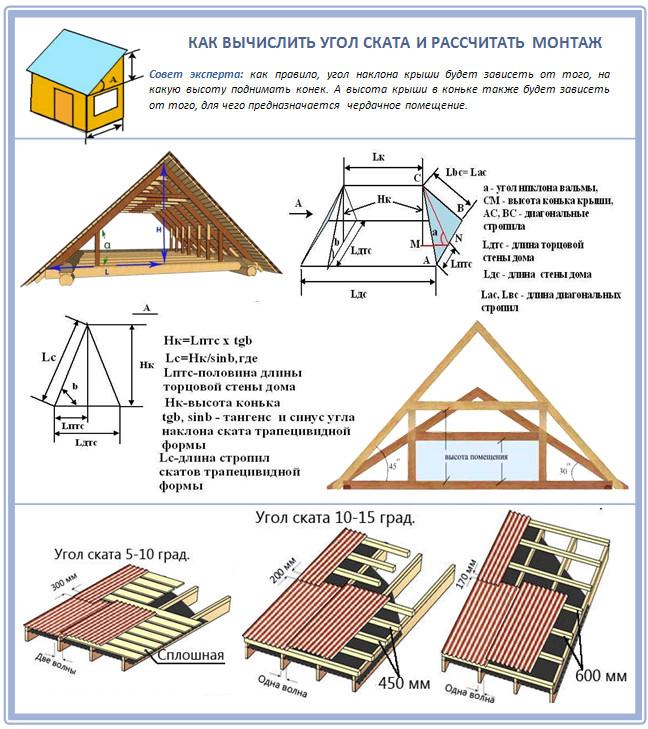

В основу расчёта положена тригонометрическая формула зависимости длин сторон и величин углов прямоугольного треугольника. В данном случае «константой» является горизонтальная проекция ската d, то есть расстояние от точки пересечения стропильной ноги с мауэрлатом до точки проекции конька на плоскость мауэрлата.

Цены на крепления для стропил

крепления для стропил

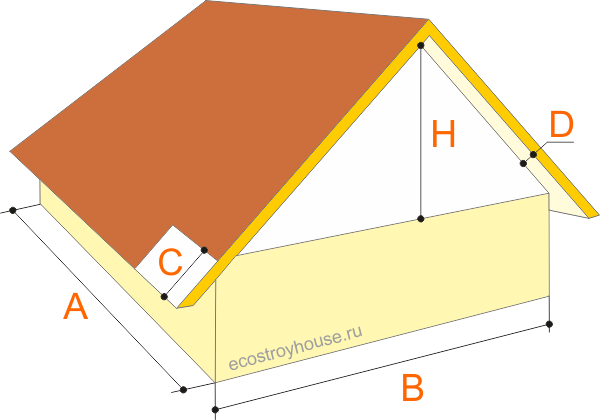

Высота Н – расстояние по вертикали от плоскости мауэрлата до линии конька. И противолежащий этой высоте угол а – это как раз и есть нужная нам крутизна ската крыши.

С помощью калькулятора можно решить, так сказать, прямую и обратную задачи:

1. Требуется, чтобы скат имел строго оговоренный угол крутизны а. Расчет покажет, какой при этом получится высота конька Н.
2. Необходимо смонтировать крышу с намеченной высотой конька Н. Требуется определить, какой при этом получится уклон ската а. В этом случае ничего не стоит простым перебором значений в поле ввода угла крутизны быстро найти, при каком а будет получен требуемый результат Н (или наиболее близкий к нему). Это займет буквально несколько секунд.

Еще один нюанс. Двускатная крыша не всегда проектируется симметричной, то есть может быть с разными значениями угла крутизны и длины противоположных скатов. Ничего сложного – просто придется провести поочередно расчет для каждой стороны в отдельности.

Естественно, при последовательных расчетах в данном случае исходят из того, что высота конька для обеих сторон должна быть одинаковой. В остальном – все так же, как было пояснено выше.

Как самостоятельно рассчитать и смонтировать двускатную стропильную систему?

Показанные выше расчет является «стартовым» — вслед за ним проводится еще ряд других, определяющих основные параметры всей стропильной системы. Со всеми подробностями от проектирования и до пошаговой инструкции по проведению монтажных работ – в специальной публикации нашего портала «Установка стропил двускатной крыши своими руками».

Как называется конструкция крыши?

Конструкция крыши может иметь различные названия в зависимости от ее формы и элементов, из которых она состоит. Некоторые общие названия конструкций крыш включают:

1. Скатная крыша – это самый распространенный тип крыши, который состоит из двух скатов, наклоненных в противоположные стороны от вершины. Скатная крыша может быть различной формы: простой, сложной, многоскатной и т.д.

2. Шатровая крыша – это крыша, состоящая из нескольких скатов, имеющих неравные углы наклона. В результате образуется наклонная поверхность, имеющая форму трапеции.

3. Мансардная крыша – это двускатная крыша с вертикальными стенами, которые поднимаются над верхней частью крыши. Обычно мансардные крыши используются для увеличения жилой площади в чердаке или под крышей.

4. Купольная крыша – это крыша, имеющая форму полусферы или сферы. Она может быть выполнена из стекла, металла или других материалов и используется, например, в общественных зданиях, храмах, музеях и т.д.

5. Шатерчатая крыша – это крыша, состоящая из нескольких скатов, имеющих небольшой угол наклона. Она часто используется в конструкциях спортивных сооружений, складов и других промышленных зданий.

Это лишь несколько примеров конструкций крыш, их типов и форм, которые могут иметь различные названия в зависимости от региона, стиля здания и прочих факторов.
