Расположение труб холодной и горячей воды на смесителе: схема монтажа и подходы к разводке труб водоснабжения

Необходимо различать горячую и холодную воду на смесителе, чтобы избежать неприятностей. В этой статье вы узнаете, как правильно обозначается горячая вода на смесителе, а также получите информацию о монтаже и разводке труб водоснабжения, включая расположение труб холодной и горячей воды.

Однозначного ответа на ваш вопрос, увы, нет. Ситуация такова:

Старый советский СНиП III-28-75, давно отменённый, предписывал трубу горячего водоснабжения располагать справа от смесителя, а холодного — слева. В действующих СП это требование отсутствует, но в технологических картах и указаниях по производству и приёмке работ от 2011 года упомянуто, что при параллельной вертикальной прокладке, как правило, горячая вода должна быть расположена справа. А при горизонтальной — сверху. То есть, рекомендации времён СССР в общем виде сохраняются и по ним до сих пор оборудуют большинство санузлов. Однако оговорка «как правило» делает соблюдение этих норм необязательным, при наличии обоснования можно изменять взаимное расположение труб горячей и холодной воды. Какова же логика расположения холодной воды слева, а горячей справа? Отечественные нормотворцы считают: чтобы снизить вероятность обжечься горячей водой, вентиль для её регулировки нужно располагать справа. Если вдруг из крана пошёл кипяток, среднестатистический человек сможет быстрее уменьшить поток, ведь правшей больше, чем левшей.

Старый советский СНиП III-28-75, давно отменённый, предписывал трубу горячего водоснабжения располагать справа от смесителя, а холодного — слева.

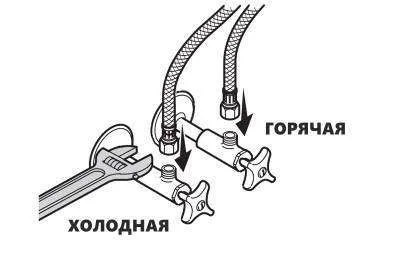

Отечественный стандарт подключения смесителя. Справа — вентиль горячей воды

За рубежом мнения разделились. Есть страны, в которых, как и у нас, справа размещают трубу и вентиль горячей воды, но их меньшинство. Чаще делают наоборот: справа холодная, слева горячая. Объясняют это так: чтобы не обжечься, нужно сначала включить холодную воду, а уж затем постепенно добавлять горячую. Первое движение большинство людей делает правой рукой, поэтому удобнее, когда справа — холодная.

За рубежом мнения разделились. Есть страны, в которых, как и у нас, справа размещают трубу и вентиль горячей воды, но их меньшинство. Чаще делают наоборот: справа холодная, слева горячая.

В большинстве зарубежных стран принято справа подключать холодную воду

На наш взгляд, с точки зрения удобства нет никакой разницы, где какая труба и вентиль расположены. Тем более, что сегодня актуальнее рычажные смесители. Главное, чтобы в пределах вашего жилища все смесители были подключены одинаково, тогда вы никогда не будете путаться.

На работе обычного (не термостатического) смесителя характер расположения водопроводных труб никак не сказывается.

На наш взгляд, с точки зрения удобства нет никакой разницы, где какая труба и вентиль расположены. Тем более, что сегодня актуальнее рычажные смесители.

Для стандартного смесителя неважно, с какой стороны размещать холодный или горячий вентиль. На функцию это не влияет, а заглушки с надписями «Hot» и «Cold» несложно поменять местами

Что же предпочесть? На наш взгляд, хоть это и противоречит отечественным рекомендациям, справа следует подключать холодную воду, а слева горячую. И вот почему:

• Все смесители из стран ЕЭС и Китая (львиная доля импорта) с термостатом полностью работоспособны только при подключении холодной воды справа, горячей слева. Даже если у вас такого смесителя нет сегодня, кто знает, не пожелаете ли вы иметь его завтра?

Все смесители из стран ЕЭС и Китая (львиная доля импорта) с термостатом полностью работоспособны только при подключении холодной воды справа, горячей слева.

В смесителях с термостатом нельзя произвольно менять расположение подключения горячей и холодной воды. Вода, конечно же, пойдёт, но адекватно регулировать её температуру не получится

• Практически все электрические водонагреватели также подключаются по схеме «холодная справа». Это никак не влияет на смесители, но всё же удобнее в использовании и ремонте, когда все трубы ориентированы одинаково.

Практически все электрические водонагреватели также подключаются по схеме «холодная справа». Это никак не влияет на смесители, но всё же удобнее в использовании и ремонте, когда все трубы ориентированы одинаково.

В бойлерах холодная тоже справа. Если перепутать подключение, «тёпленькая пойдёт», но эффективность водонагревателя заметно снизится

В книге «Дизайн привычных вещей» Дональда Нормана, говорится, что плохой дизайн вещи может сделать неочевидным или даже невозможным ее использование. В качестве примера он приводит стеклянную дверь, по виду которой невозможно понять, как её нужно открывать — тянуть или толкать. Норман призывает наблюдать за вещами, окружающими нас и привычками, связанными с использованием этих вещей. Если вы не смогли понять как пользоваться вещью, нужно винить не себя, а плохой дизайн этой вещи, — утверждает Норман.

Размышляя на эту тему, я вспомнил предмет, с использованием которого у меня и, наверное, не только у меня, возникают сложности. Хотя, казалось бы, вещь — проще некуда. Это простой водопроводный смеситель. Самый обычный смеситель выглядит вот так:

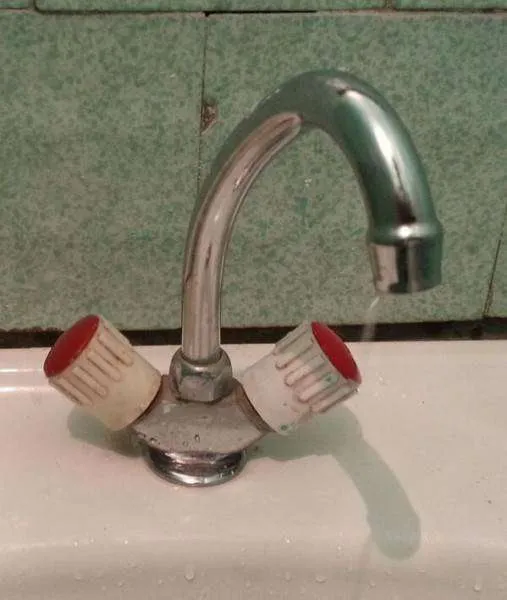

Что здесь сложного, спросите вы? Красный кран с горячей водой, синий — с холодной. Ну или подписано обычно, колд или хот, красное или синее,хэ или цэ. Тем не менее, я продолжаю обжигаться водой и проводить ритуал настройки температуры:

1. Открыть кран 2. Попробовать воду 3. Ай бля, горячая 4. Добавить холодной 5. Брр бля холодная 6. Уменьшить холодной 7. О, заебок, можно мыть руки

То есть каждый раз я определяю какой из кранов управляет горячей водой экспериментально. Почему? Казалось бы, цвет ручек смесителя должен указывать на температуру. Но почему-то в нашей стране это зачастую не так. Наш сантехник, устанавливая смеситель, срать хотел на то, чтобы информация на смесителе соответствовала подаваемой воде. Ему нужно работу сделать, смеситель поставить. И это происходит так часто, что у меня развилась привычка экспериментально проверять с какой стороны горячая, а с какой холодная вода. Куда я ни приду, везде перепутаны краны смесителя и я уже даже не замечаю что там написано на кране. Проще сразу начать эксперимент.

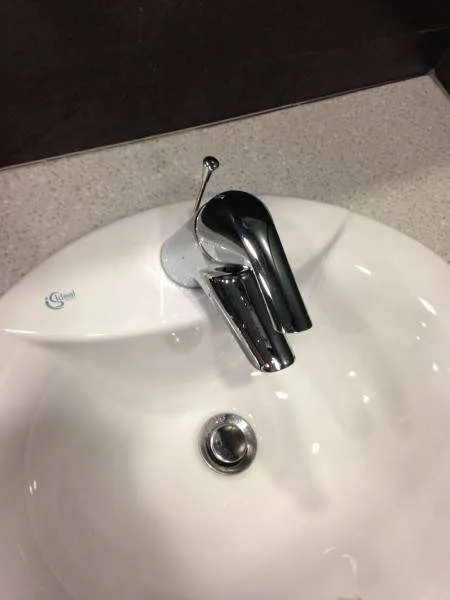

Сейчас более распространен смеситель с одной ручкой туда-сюда. И здесь дизайнеры, видимо, вообще перестали париться. Вот такой смеситель установлен в туалете у меня на работе, попробуйте угадать с какой стороны горячая вода:

Дизайнер решил, что нет смысла вообще сообщать о том, где какая вода. Открыл по центру и порядок! Нужна горячая вода, ну проверяй справа или слева, твои проблемы.

Мне почему-то логика подсказывает, что слева всегда должна быть холодная, справа — горячая. Также как прошлое подразумевается слева, будущее справа, добро сверху, а зло снизу. Но дизайнеры смесителей думают глубже. Большинство европейских смесителей, таких как на фото 2, предполагают, что горячий кран (или положение крана) находится справа. Считается, что большинство европейцев — правши, и, подойдя к раковине, хватаются за правый кран или сдвигают рычаг вправа. И вот для того, чтобы снизить количество обожженных кипятком людей, холодный кран как правило располагают справа. Но на моей работе и у меня дома почему-то наоборот — горячая вода справа. Кто прав?

Дон Норман считает, что нельзя критиковать что-либо, пока не можешь предоставить решение проблемы. Итак, имеем задачу — сделать так, чтобы кран давал человеку понять с какой стороны горячая вода. Исключить вариант, когда кран помечен красным, а вода с этой стороны течет холодная.

В голову тут же приходит фантастическое решение — нужно сделать так, чтобы смеситель сам определял температуру воды. Конечно, все уже придумано до нас. Вот, что нам показывает гугл:

В голову тут же приходит фантастическое решение — нужно сделать так, чтобы смеситель сам определял температуру воды. Конечно, все уже придумано до нас.

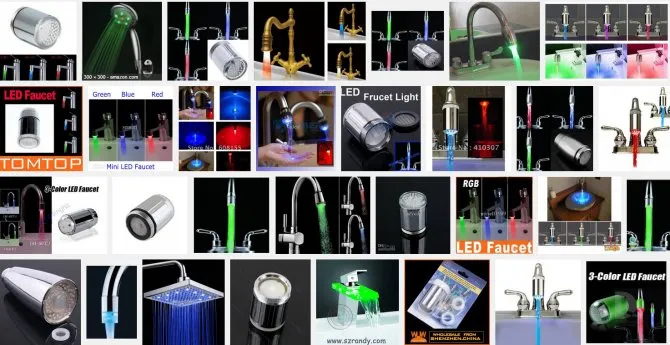

Но давайте присмотримся ко всем этим подсвечивающим воду смесителям. Ни один из них не решает проблему. Почему-то они все подсвечивают воду в цвет температуры, но мне все еще не ясно в какую сторону нужно врачать кран, чтобы вода стала теплее. К тому же, зеленая или синяя вода не вызывает у меня желания её пить, но это другой вопрос.

Очевидно же, нужно подсвечивать не воду, а индикатор! Нужно, чтобы в зависимости от температуры воды в подключенной к определенной стороне (входу, фланцу, не знаю) менялся индикатор, показывающий с какой стороны горячая. И даже если пьяный сантехник прикрепил трубы наоборот, проблем не возникнет. У такого решения масса недостатков: значительное усложнение конструкции, необходимость иметь источник питания и самый главный недостаток — когда кран долго не открывают, вода в трубе с горячей водой остывает, индикатор это фиксирует и показывает, что с обоих сторон вода холодная, а значит весь смысл устройства теряется. Отметаем.

Должно быть решение проще.

1. Съемный индикатор. Ну то есть красная и синяя метки на кране или красно-синий кружок должны быть съемными. Перепутал сантехник краны — поменял местами метки и порядок. Недостаток — ошибка сантехника не исключена. Кроме того, возможно каким-нибудь перфекционистам нужно, чтобы горячая вода была обязательно справа или слева.

2. Красить на невидимой стороне смесителя входы для воды в красный и синий цвета. Сантехник, когда под мойкой лежит и устанавливает трубы, не видит с какой стороны какой кран, а если бы входы для воды были подкрашены, было бы понятнее. Это решение ликвидирует причину проблемы — ошибку сантехника. Конечно, мастер может и трубы перепутать, но тут уж ничего не поделаешь, квартиры разные, каждый случай уникален, нужно иногда и головой подумать.

Подводим черту:

1. Указатель горячей/холодной воды должен присутствовать всегда 2. Если указатель не съемный, конструкция смесителя со стороны мастера должна однозначно указывать с какой стороны подключается горячая/холодная вода. 3. По-умолчанию холодный кран должен располагаться справа.

Интересно, что раньше смесителей вообще не было и даже сейчас, в Англии и в некоторых других странах, встречаются раковины и ванные с отдельными кранами для горячей и холодной воды. Хотя сейчас это делают скорее из экономии или для имитации классического стиля.

Интересно, что раньше смесителей вообще не было и даже сейчас, в Англии и в некоторых других странах, встречаются раковины и ванные с отдельными кранами для горячей и холодной воды.

Без смесителя и руки мыть не удобно и регулировать температуру воды в ванне тоже. Да и краны все еще можно напутать.

А у вас с какой стороны горячая вода? Температуру экспериментально проверяете? Часто обжигались?

UPD. Прислали фотографию из Пензы. Горячая вода, говорят, справа:

Интересно, что раньше смесителей вообще не было и даже сейчас, в Англии и в некоторых других странах, встречаются раковины и ванные с отдельными кранами для горячей и холодной воды.

С какой стороны подводить горячую воду, а с какой холодную? Небольшой вопрос, о котором везде говорят вскользь. Разберёмся.

Для нетерпеливых: горячая — слева , холодная — справа .

А теперь подробнее.

Часто сантехники (особенно старой закалки) настаивают, что горячая вода должна быть справа. Откуда они это взяли? Вероятно из СССР. И хотя строгого регламента не было, всё же был СНиП III-28-75 от 1976 г. (ссылка на PDF, стр. 25) с формулировкой:

3.27 Трубы горячего водоснабжения располагаются, как правило, справа от стояков холодного водоснабжения.

Видимо оттуда и потянулась убеждение, что горячую надо справа. Но СНиП больше не действует, а действующий ГОСТ 25809-96 вопрос расположения кранов не регулирует:

3.3 Форма и конструкция корпусов смесителей и кранов, переключателей воды, изливов, аэраторов, душевых трубок, шлангов, душевых сеток, щеток, маховичков вентильных головок или рукояток, деталей присоединения смесителей и кранов к сетям холодной и горячей воды, крепления душевых сеток к стене или на корпусе смесителя настоящим стандартом не регламентируются, а определяются рабочими чертежами.

Как видите, ГОСТ оставляет выбор за чертежами. Дело в том, что в некоторых проектах зданий проёмы и входы расположены так, что горячую воду придётся делать справа.

Тем не менее, во всём мире горячую воду стараются располагают так, чтобы её было открывать менее удобно, чем холодную. Т.е. слева. И в этом есть смысл.

Большинство людей — правши. В экстренном случае (промыть руки или глаза от попадания всякой химии) человек тянется к крану правой рукой. Безопаснее, чтобы под рукой оказалась холодная вода (не хватало бедняге ещё и обжечься). Кроме того, так скомплектованы все современные смесители (горячая — слева, холодная — справа). А смесители с термостатом и вовсе не получится смонтировать, кроме как: холодная — справа. А вот найти смеситель с термостатом, чтобы справа была горячая вода — это ещё надо постараться. Возможно под заказ… но сомнительно.

Ещё приведу цитату Дональда А. Нормана из книги «Дизайн привычных вещей»:

Во всем мире принято располагать вентиль для горячей воды слева, а для холодной – справа. Так же универсально то, что закручиваются они по часовой стрелке, а откручиваются – против.

Самостоятельная разводка труб горячего и холодного водопровода в квартире или доме — дело непростое, но реальное. Даже если вы собираетесь нанять специалиста, основные моменты вам стоит знать самому- контроль не помешает.

Сегодня в большинстве случаев разводка труб в ванной делается из полимерных труб — полипропилен для водопровода, ПВХ для канализации

Как разработать схему разводки водопровода

Сначала определяете места, где будут располагаться все потребители холодной и горячей воды. Лучше сделать все на плане, но можно и «на месте» отметить. Важны не только геометрические размеры приборов, но и точное расположение места, куда надо воду подвести.

Сначала определяете места, где будут располагаться все потребители холодной и горячей воды. Лучше сделать все на плане, но можно и «на месте» отметить.

Нарисовать план с указанием размеров и расстояний — первый шаг

Многие приборы подключаются к водопроводной сети при помощи гибких шлангов. Тогда заканчиваться отвод от магистрали может за 10-20 см до прибора. Главное, чтобы место соединения было легко доступным. Это необходимо для удобного и быстрого обслуживания соединения. Такой способ соединения реализуется проще — нет необходимости точно рассчитывать длину трубы.

Есть еще жесткая подводка воды к сантехническим приборам или бытовой техники — трубами к самому входу. Такое соединение выполнять сложнее, потому встречается такой тип разводки реже. В основном так подключают газовые водонагреватели (колонки), смесители для ванной, которые крепятся к стене.

Наружная или скрытая прокладка

В первую очередь стоит определиться с типом прокладки труб — будут они идти поверху или спрятаны в стене или полу. Скрытая разводка в ванной, туалете хороша с эстетической точки зрения — ничего не видно. Но трубы недоступны, чтобы устранить течь придется разбивать стену, что совсем не радует. Потому в стену стараются укладывать только целые куски без соединений — меньше шансов на протечку.

В первую очередь стоит определиться с типом прокладки труб — будут они идти поверху или спрятаны в стене или полу. Скрытая разводка в ванной, туалете хороша с эстетической точки зрения — ничего не видно.

Есть и еще одна сложность при скрытой прокладке водопровода — необходимость наличия каналов в стене (штроб), в которые укладывают трубы. Во-первых, не всякая стена позволяет делать в ней штробы. Например, в панельных домах, где толщина стены всего-то около 10 см делать канал глубиной 5-6 см точно не стоит. Плита потеряет значительную часть несущей способности. Чем это грозит объяснять, наверное, не надо. Во-вторых, прокладка штроб в стене — работа эта не самая легкая, даже при наличии перфоратора отнимает много времени. Так что минусов у такого варианта более чем достаточно.

Еще один тип скрытой подводки труб — за фальш-стеной. Для этого, отступив некоторое расстояние от основной стены, устанавливают каркас, а на него гипсокартон, на который затем укладывают плитку. Второй вариант фальш стены — из пластиковых панелей.

Еще один тип скрытой подводки труб — за фальш-стеной. Для этого, отступив некоторое расстояние от основной стены, устанавливают каркас, а на него гипсокартон, на который затем укладывают плитку.

Наружная разводка труб с практической точки зрения лучше — все на виду, доступно для ремонта в любое время. Зато страдает эстетическая сторона. Чтобы скрыть коммуникации их все — водопровод и канализацию — стараются прокладывать поближе к полу, потом надстраивают гипсокартонный короб со съемной крышкой или верхней частью. Так ко всем трубам есть свободный доступ, а сами они почти не видны.

Наружная разводка труб с практической точки зрения лучше — все на виду, доступно для ремонта в любое время. Зато страдает эстетическая сторона.

Способ укладки

В квартире или доме разводку водопровода делают двумя способами — последовательно подключая всех потребителей или ставя коллектор, от которого на каждый из приборов идет отдельная труба. Оба варианта не без недостатков.

При последовательном подключении труб уходит мало, но если подряд подключены более двух сантехнических приборов, при их одновременной работе напор может быть недостаточным. Такой тип разводки называют еще тройниковым — все отводы от основной магистральной трубы делают при помощи тройников (иногда — крестовин или уголков).

При последовательном подключении труб уходит мало, но если подряд подключены более двух сантехнических приборов, при их одновременной работе напор может быть недостаточным.

При коллекторной разводке водопровода труб уходит много, кроме того требуется дополнительное оборудование — коллектор на водопровод. Так что эта схема разводки труб — дорогостоящая затея, зато давление на всех подключенных приборах, независимо от количества работающих, одинаковое.

При коллекторной разводке водопровода труб уходит много, кроме того требуется дополнительное оборудование — коллектор на водопровод.

Параллельное подключение — к каждому прибору от коллектора идет своя линия

Есть еще один нюанс: большое количество труб где-то надо уложить, причем компактно, а это совсем непросто. Потому такой тип разводки чаще используют при скрытой прокладке или при открытой, но в тех местах, которые требуют такого подключения или могут быть закрыты мебелью.

Например, в ванной или туалете подключаются всего два прибора. Там можно сделать последовательную разводку. На кухне подключается колонка (бойлер), кран на мойку, стиральная и посудомоечная машина. Вот в таком случае имеет смысл поставить на кухне коллектор, а от него уже развести ко всем потребителям отдельные ветки водоснабжения. Такой способ подключения называют смешанным — часть водопровода разводят при помощи тройников, часть — от коллектора.

Например, в ванной или туалете подключаются всего два прибора. Там можно сделать последовательную разводку. На кухне подключается колонка (бойлер), кран на мойку, стиральная и посудомоечная машина.

Обратите внимание на то, что если одновременно делают разводку холодной и горячей воды, трубопроводы укладывают параллельно. При срытой подводке имеет смысл подводку ГВС завернуть в теплоизоляцию — вода тогда действительно будет горячей и вы не будете обогревать стены. Если трубы полипропиленовые или пластиковые, это не так критично — полимеры имеют невысокий коэффициент теплопередачи. Для металла (любого — стали, нержавейки, оцинковки, меди) теплоизоляция очень желательна.

Разводка труб: правила

Как в любом деле, в сантехнике есть свои правила. Есть они и при прокладке водопровода. Если разводку водопровода собираетесь делать для себя, соблюдать их или нет решать вам, но лучше все сделать правильно. В правилах есть своя логика, которой придерживается большинство:

Как в любом деле, в сантехнике есть свои правила. Есть они и при прокладке водопровода. Если разводку водопровода собираетесь делать для себя, соблюдать их или нет решать вам, но лучше все сделать правильно.

Если присмотритесь, то увидите, что большая часть водопроводов сделана именно по этим правилам.

Смесители

Попасть в струю

Посетив любой магазин, торгующий сантехникой, вы увидите огромное количество всевозможных смесителей, различающихся по цвету, форме, функциональным особенностям, фирме-производителю и многим другим параметрам.

Мы постарались как можно подробнее изложить информацию о смесителях, чтобы перед вами не встала проблема выбора.

Что нам предлагают

Все смесители условно можно классифицировать по конструкции. Первый тип — это привычные нам смесители с двумя ручками, отдельно регулирующими поступление горячей и холодной воды.

Второй распространенный тип — так называемые монокомандные (с одним рычагом) тоже хорошо известные смесители, в которых напор воды и ее температура регулируются движением ручки вверх-вниз и влево-вправо.

Особняком стоят краны с термостатом и компенсатором давления. Они оснащены двумя ручками, расположенными по бокам. Одной из них вы можете регулировать напор воды, а второй, на корпус которой нанесены цифры, вы можете устанавливать температуру: совместив метку ручки с цифрой, вы получите воду именно той температуры, которая указана на метке. Но, к сожалению, точная регулировка удается не всегда: смесители с термостатом не рассчитаны на российский водопровод с непостоянным давлением и низким качеством воды. Ко всему прочему стоимость таких смесителей крайне высока.

Новинкой на рынке представлены смесители с сенсорами и фотоэлементами, которые также дорогостоящи, и, как следствие, малодоступны. На этом виде смесителей, в целях ознакомления, мы остановимся позже.

Перед тем, как остановиться подробнее на видах смесителей, прочтите интересную информацию об условных обозначениях.

Тайные знаки

Обозначение смесителей всегда состоит из трех — четырехбуквенных сокращений. К примеру, См-Ум-Ца-Ув означает — Смеситель для Умывальников Центральный с Аэратором в изливе и Угловыми Вентилями).

Первые две буквы См, как Вы уже догадались, обозначают смеситель.

Вторые буквы обозначают место установки: Ум — Умывальник, М — Мойка, В — Ванная, ВУ — общие для ванн и умывальников, Д — для душа, К — к водогрейной колонке.

Третья буква обозначают тип смесителя: Ц — центральный, НВ — настенный с верхним изливом, НН — настенный с нижним изливом, НК — с нижней камерой смешивания, НЛ — настенный локтевой, ОР — с одной рукояткой, Шт — с душевой сеткой на гибком шланге со штангой, ВШт — встраиваемый со штангой, Ст — со стационарной душевой сеткой.

Кроме этого, в обозначение марки смесителя могут быть включены следующие сокращения: Материал корпуса (Ф — фарфоровый, П — пластмассовый), А — оборудованный аэратором, Р — с развальцованным носиком, М — шланг в металлической оплетке.

Виды смесителей

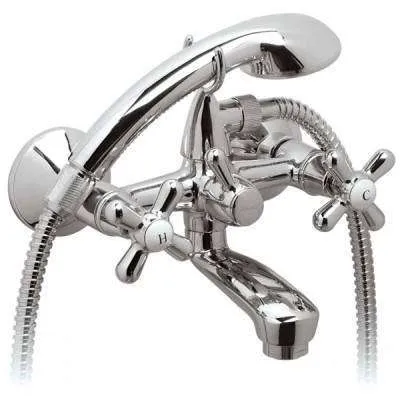

Самый простой по конструкции и самый дешевый смеситель – двухвентильный. Раньше каждая из двух вентильных головок такого смесителя состояла из трех деталей: латунного винта, штока и прокладки. Как правило, в таких конструкциях сначала выходила из строя прокладка, а затем и сам винт по причине изношенности резьбы. Неудобства заключались в том, что для устранения течи необходимо было целиком менять всю головку смесителя.

С появлением керамических головок (прокладок) смесители резко изменились в лучшую сторону. Суть преимущества новинки в том, что обработанная и отшлифованная керамическая поверхность прокладки не допускает даже малейших протечек между соединениями. Механизм же их действия таков: при повороте в одну сторону, совмещаются отверстия двух плотно прижатых керамических пластин, после чего подается вода. При повороте в другую сторону, отверстия пластин разводятся, и вода не поступает.

Такие прокладки не пропускают воду, не подвержены коррозии, на их работоспособность не влияет жесткость воды. Сейчас керамические вентили выпускают с различными углами поворота относительно друг друга: 90 и 180 градусов. В первом случае одна пластина имеет одно отверстие, во втором два: маленькое и большое. Соответственно: в первом поворот вентиля дает сразу полную струю, а во втором два поворота пропускают сначала слабый, а потом сильный поток воды.

Единственное ограничение в применении керамических прокладок — присутствие механических примесей, которые могут оказаться в нашей водопроводной воде. По этой причине специалисты рекомендуют устанавливать предварительные фильтры механической очистки. В нашей стране высококачественны головки с керамическими вентилями разработала и первой стала выпускать , а сейчас уже многие фирмы переняли этот опыт. Как правило, все составляющие российских смесителей производят за границей, поэтому такие системы отличаются хорошей долговечностью и невысокой ценой. На различных рынках Петербурга можно встретить отечественные смесители для кухни по цене от 260 до 500 рублей и смесители для ванны от 600 до 800 рублей. Если же вы обратитесь в специализированную фирму, то смесители можно заказать по каталогу. Прокладки аналогичных китайских и южнокорейских смесителей менее удачны по своему устройству: там предусмотрен поворот вентиля только на 90 градусов. У китайских смесителей менее плавная регулировка, вода проходит с большим шумом, и при резких поворотах руки у них ломаются вентили. Очень часто за китайскими смесителями скрываются подделки под немецкие, финские и итальянские изделия. Если на хорошую продукцию производитель дает гарантию на срок от 5 лет, то за срок работы китайских смесителей, приобретенных на рынке, никто поручиться не может. Купив такой смеситель за 1000-1500 руб., вы получите европейский дизайн и китайское качество.Цена на европейские смесители, конечно, намного выше, нежели на отечественные и китайские, но они все — таки сохраняют крепкие позиции и сегодня. Необходимо знать что некоторые импортные изделия не переносят нашу воду и быстро выходят из строя. Финские же смесители, как правило, оснащены встроенным фильтром, который очищает воду от вредных примесей. Дополнительный фильтр еще больше продлевает срок службы смесителя: если вы приобретете именно такие системы, отменное качество и дизайн вам будут гарантированы.

Вторая разновидность смесителей – монокомандные (с одним рычагом). При их применении легким поворотом или нажатием одной руки регулируются напор и температура воды, что очень удобно. Картридж монокомандного смесителя имеет довольно сложную конструкцию и самостоятельно заменять его не рекомендуется. Хорошие картриджи имеют большой запас прочности и выдерживают 250-300 тыс. поворотов. Это значит, что семье из четырех человек такой смеситель прослужит как минимум 10 лет. Самую «умную» конструкцию имеют монокомандные смесители, в которых вместо картриджа используется шаровой регулятор. Это шар из нержавеющей стали с отверстиями для холодной, горячей и смешанной воды, плотно прилегающий к внутренней поверхности головки смесителя. С помощью шара регулировка воды происходит максимально плавно, а отверстия в шаре настолько велики, что через них проходят даже мелкие камешки, иногда попадающие в систему водоснабжения.Для экономии воды смесители с шаровыми регуляторами оснащаются специальными водосберегающими комплектами, которые при открытии крана снижают напор воды. Необходимо заметить и то, что шаровые смесители значительно долговечнее картриджных.

На стоимость монокомандных смесителей влияет не только их конструкция, но и функциональное назначение, или норматив расхода воды. Так, смесители для умывальника пропускают 6 литров воды в минуту, для душа и кухонные – 12 л/мин., для заполнения ванны – 18 л/мин. Поэтому смеситель, способный заполнять ванну за пару минут, обойдется очень дорого.

Такие смесители могут быть дополнены устройством компенсации давления. Это выгодно для многоэтажных жилых домов, в которых при одновременном заборе воды в нескольких точках водопроводной сети возникают значительные колебания давления, различные для холодной и горячей воды. Также можно дополнить смеситель сетчатым фильтром, обратными клапанами, предотвращающими перекрестные потоки воды или установить ограничитель температуры.

«Умные» смесители

Корпус крана такого смесителя визуально не отличается от обычного монокомандного. Но у него отсутствует рычаг, включающий или отключающий воду, а на корпусе а на корпусе вмонтирован небольшой экран. За экраном установлен инфракрасный датчик с постоянным излучением, который реагирует на движение руки. В самом корпусе ноаходится специальная ниша для батарейки которая питает электронное устройство.

Смеситель действует таким образом: мы подносим руки к крану, и они попадают в зону действия луча. Устройству подается сигнал, и через пару секунд датчик, среагировав, открывает воду. Если от крана руки убрать, датчик снова среагирует, и вода перестает течь. Возникает вопрос: как установить температуру воды, если на смесителе нет рычага и вентилей? Для этой цели существует три варианта регулировки: во-первых, это электронные смесители, на корпусе которых есть специальный рычаг (он настолько мал, что носит название «бантик»), есть смесители, в которых сразу (либо на заводе, либо при установке) внутри корпуса выставляется определенная температура. Существует и еще одна модель, оснащенная электронным устройством с термостатом: такой кран может подавать воду нагревая ее самостоятельно. Термостат постоянно поддерживает установленную температуру, однако если в центральном водопроводе будет перекрыта какая-нибудь вода, он не станет лить только холодную или горячую, а просто отключится.

Остается добавить, что электронные смесители программируемы: можно отрегулировать расстояние, с которого электронный датчик будет срабатывать — у одних производителей для этой цели используется пульт. А у других фирм пульт управления универсален: им можно настраивать как на смесители, так и все остальные сливные устройства в доме.

Какие трубы для водопровода лучше

Однозначно сказать, какими трубами лучше всего делать разводку нельзя — нет идеального материала, есть более или менее подходящие для данных условий. Остановимся на самых популярных вариантах, их достоинствах и недостатках:

Полипропиленовые трубы

Вариант хорош всем, кроме большого теплового расширения — до 5 см на 1 метр, а это очень много. При длинной трассе необходима установка компенсатора или использование армированных труб. У них тепловое расширение в разы меньше, зато цены выше. Для горячей воды однозначно надо использовать армированные трубы но вот стеклопластиком или фольгой — решать вам. Разводка труб ХВС может быть сделана обычной ППР трубой для холодной воды — тут тепловое расширение не так критично.

Вариант хорош всем, кроме большого теплового расширения — до 5 см на 1 метр, а это очень много. При длинной трассе необходима установка компенсатора или использование армированных труб.

Полипропиленовые трубы для разводки водопровода — отличный выбор

Еще один момент, актуальный, если работы проводите своими руками, делать собираетесь скрытую прокладку коммуникаций — качество выполнения соединений. В принципе, в ничего сложного нет, но без наличия опыта можно «накосячить», в результате через некоторое время соединение может потечь. При отсутствии опыта в сварке полипропилена прятать соединения под отделку очень нежелательно. В этом случае лучше выбрать открытый способ укладки.

Разводка полипропиленовых труб в ванной и туалете имеет множество положительных моментов:

• правильно сделанное соединение получается монолитным;
• нет заужения диаметров трубопровода в местах пайки;
• высокая ремонтопригодность;
• длительный срок эксплуатации;
• легкость монтажа.

В общем, не зря этот материал в последнее время так популярен.

ПВХ для водопровода

При разводке ПВХ труб используют клеевое соединение. Есть специальный клей, который растворяет верхний слой полимера. Им смазываются обе склеиваемые детали, прижимаются одна к другой и выдерживаются некоторое время. В результате соединение практически монолитное, прочное и надежное.

При разводке ПВХ труб используют клеевое соединение. Есть специальный клей, который растворяет верхний слой полимера. Им смазываются обе склеиваемые детали, прижимаются одна к другой и выдерживаются некоторое время.

Есть два типа соединения: стыковое, когда стыкуются два отрезка трубы и с использованием фитингов. С фитингами работать проще, но места соединений получаются зауженными. При стыковом соединении заужений нет, но сделать качественно намного сложнее.

В принципе, все плюсы и минусы тут такие же, добавляется несколько минусов — подходит только для транспортировки только холодных сред — не более +40°C, то есть для ГВС придется использовать другие трубы. Царапины и сколы снижают прочность трубы, потому исключается резьбовое соединение.

Металлопластиковые

Разводка водопровода из металлопластиковых труб подходит и для ГВС — выдерживать может температуру до +105°C. Положительным отличием от всех приведенных выше является ее высокая пластичность — эти трубы можно сгибать с довольно небольшим радиусом. Это упрощает и удешевляет монтаж (фитингги дорогие).

Разводка водопровода из металлопластиковых труб подходит и для ГВС — выдерживать может температуру до +105°C. Положительным отличием от всех приведенных выше является ее высокая пластичность — эти трубы можно сгибать с довольно небольшим радиусом.

Металлопластиковые — не лучший выбор

Минус использования металлопластиковых труб для водопровода — сильное заужение на стыках — в фитингах. Это приводит к значительному снижению давления в системе. Именно это и ограничивает их использвоание.

Горячий кран должен быть слева или справа? Как по нормам правильнее?

Допускается открытая прокладка подводок к санитарно-техническим приборам, а также в местах, где исключается механическое повреждение пластмассовых трубопроводов.

Трубы и фасонные изделия должны выдерживать:

• пробное давление воды, превышающее рабочее давление в сети в 1,5 раза, но не менее 0,68МПа, при постоянной температуре холодной воды — 20°С;
• постоянное давление воды, равное рабочему давлению воды в сети, но не менее 0,45 МПа, при постоянной температуре холодной воды — 20°С в течение 50-летнего расчетного периода эксплуатации.

Трубопроводную, водоразборную и смесительную арматуру для систем хозяйственно-питьевого водопровода устанавливают на рабочее давление 0,6 МПа (6 кг/см²); арматуру для отдельных противопожарных систем и хозяйственно-противопожарного водопровода — на рабочее давление не более 1,0 МПа (10 кг/см²).

Для обеспечения заданного давления в системе водоснабжения здания предусматривают установку регуляторов давления на вводе водопровода в здание, если давление в наружной сети превышает 45 метров водяного столба. Регуляторы давления на вводе в квартиру монтируют после запорной арматуры на вводе.

Вертикальные трубы систем холодного водоснабжения располагают слева от стояков горячего водоснабжения. Горизонтальную разводку трубопровода от стояков к приборам прокладывают под трубопроводами горячей воды.

Несмотря на то, что пластиковые трубопроводы обладают меньшей теплопроводностью, и соответственно большей самоизоляцией, по сравнению с металлическими трубами, в ряде случаев их необходимо утеплять. Для горячей воды и отопления утепление труб предотвращает тепловые потери, а для холодной — нагревание и увлажнение труб. Наиболее эффективными являются теплоизолирующие трубные оболочки на основе пенопластов — вспененных полиэтилена, полиуретана, каучука. Теплоизоляция из вспененных полимерных материалов поставляется в виде труб и пластин. Трубчатые оболочки применяются для теплоизоляции трубопроводов с наружным диаметром 16–160 мм. Толщина изоляционного слоя составляет 6; 9; 13; 20; 25; 32 мм.

Между металлополимерными трубопроводами горячей и холодной воды расстояние в свету должно быть не менее 25 мм (с учетом толщины теплоизоляции). При пересечении металлических трубопроводов расстояние между ними должно быть не менее 30 мм.

Минимальные диаметры труб подключенных к сантехническим приборам, назначаются по таблице страницы 5. Для коллекторных соединений такой диаметр сохраняется до подсоединения к коллектору. Диаметры трубопроводов водоразборных стояков в секционном узле следует выбирать по расчетному секундному расходу воды в стояке (зависящему от количества водоразборных приборов) с коэффициентом 0,7. При этом скорость движения воды в трубопроводах внутренних водопроводных сетей, в том числе при пожаротушении, не должна превышать 3 м/с. Обычно скорость движения воды принимается около 1,5 м/с. Превышение скорости приводит к повышению шумности трубопровода.

За более подробной информацией обращайтесь к СНиП 2.04.01-85 «Внутренний водопровод и канализация» или инженерам-сантехникам.

Задавайте Ваши вопросы. Мы ответим Вам по электронной почте в ближайшее время. Ответы на наиболее часто встречающиеся вопросы будут опубликованы на этой странице.

Надо ли ставить фильтры очистки воды при установке термостатического смесителя, он же у вас разборный, т.е. я могу почистить его в любой момент если что, и повлияет ли это на гарантию?

Обязать мы не можем, но рекомендуем установить на квартирном вводе фильтр со сменными картриджами. Это продлит срок службы не только смесителя, но и бытовой техники, такой как стиральные и посудомоечные машины. Обращаем внимание, что гарантийный ремонт не производится в случае, если неисправность вызвана загрязнением, образованием известкового налета, наличием посторонних предметов в смесителе.

У Вас не указаны цены, сколько стоят смесители?

Стоимость Вы можете уточнить непосредственно в розничных магазинах или на сайтах интернет-магазинов. Контакты указаны на нашем сайте в разделе Где купить

С какой стороны в термостате подключается горячая вода?

Термостатический смеситель Varion Samson.

Примеры схем

Разводка труб в каждой квартире даже в типового дома индивидуальна — по разному расставлена сантехника и бытовая техника, естественно и схема будет другая. В действительности все не так сложно, надо только определиться с основными параметрами схемы — куда надо подвести воду и видом разводки — параллельно будете тянуть или последовательно. Далее уже все диктует положение потребителей. Чтобы было немного проще добавим еще несколько схем и фото.

Разводка труб в каждой квартире даже в типового дома индивидуальна — по разному расставлена сантехника и бытовая техника, естественно и схема будет другая.

Особенность этой схемы — на полотенцесушитель идет более толстая труба от ГВС. Сделано это чтобы обеспечить лучший нагрев.

Разводка труб в каждой квартире даже в типового дома индивидуальна — по разному расставлена сантехника и бытовая техника, естественно и схема будет другая.

Пример последовательной разводки — комплектация на входе в квартиру для повышения безопасности

Разводка труб в каждой квартире даже в типового дома индивидуальна — по разному расставлена сантехника и бытовая техника, естественно и схема будет другая.

Разводка труб в каждой квартире даже в типового дома индивидуальна — по разному расставлена сантехника и бытовая техника, естественно и схема будет другая.

При скрытом монтаже водопровода часть труб можно спрятать в полу. Ремонтировать их будет невозможно, зато красиво…

Разводка труб в каждой квартире даже в типового дома индивидуальна — по разному расставлена сантехника и бытовая техника, естественно и схема будет другая.

Разводка труб в каждой квартире даже в типового дома индивидуальна — по разному расставлена сантехника и бытовая техника, естественно и схема будет другая.

Разводка труб в каждой квартире даже в типового дома индивидуальна — по разному расставлена сантехника и бытовая техника, естественно и схема будет другая.

Способ спрятать трубы в ванной, проложенные вдоль стены

Существует два вида разводки труб – коллекторная и параллельная.

Прежде, чем начать рисовать схему расположения труб и положение точек водораздачи, необходимо определить какое оборудование планируется устанавливать:

Кухня – смеситель холодной и горячей воды, посудомоечная машинка, водонагреватель, газовый котел, газовая колонка

Ванная – душ, ванна, раковина, биде, унитаз, стиральная машинка, водонагреватель.

Даже если на данный момент нет средств приобрести, например, душевую кабину, выводы для её подключения лучше продумать заранее.

Откуда два крана?

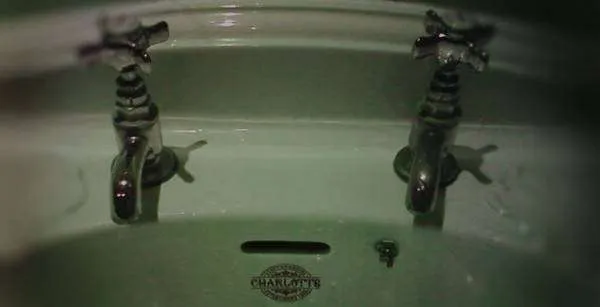

А вот подойдя к раковине в Великобритании, вы будете удивлены, когда увидите вместо привычного одного смесителя с двумя вентилями сразу два крана, из которых течет вода разной температуры. Это объясняется тем, что большая часть жилищного фонда Соединенного Королевства довольная старая: дома были построены в девятнадцатом — начале двадцатого века, тогда, когда в Англии не было системы центрального отопления, а только система водоснабжения. То есть, вода в квартиры поступала исключительно холодная. Когда же британцы обеспечили подачу горячей воды, то краны в домах переделывать не стали, а просто подвели еще один, уже с горячей водой.

Имеет силу в данном вопросе и дань традиции. Даже в современных строениях англичане предпочитают делать два раздельных крана, ведь они моют руки не под проточной струей, как привычно нам с вами, а набирают раковину воды, перед этим заткнув слив пробкой. И уже в ней, как в тазике, проводят необходимые водные процедуры. Это позволяет экономить, ведь тогда не нужно настраивать температуру воды, она не льется напрасно.

Тем не менее, такая интересная система водоснабжения, принятая в Великобритании, не отменят общего для большинства европейских стран правила расположения горячей и холодной воды. Кран, из которого течет кипяток находится слева. А чтобы полилась холодная вода нужно открыть правый вентиль. Таким образом, помимо непривычного разделения кранов, неудобств в английской системе подачи воды у нас возникнуть не должно. Навряд ли среднестатистический европейский человек, увидев два крана вместо одного, перепутает, с какой стороны находится горячая вода, а с какой холодная.

Последовательная разводка водопровода.

Последовательную разводку иначе называют тройниковая, т.к. монтируется она единой линией и разводка от общей трубы к сантехприборам осуществляется при помощи тройников и угольников.

Минус такой разводки – нельзя перекрыть отдельное подключение, и вероятность того, что снизится общее давление воды, когда работают несколько сантехнических приборов.

Плюсы – простой и быстрый монтаж, не большая стоимость комплектующих по сравнению с коллекторной разводкой.

Последовательная разводка труб водоснабжения

(красным показана разводка горячей воды, синим – холодной).

Минус такой разводки – нельзя перекрыть отдельное подключение, и вероятность того, что снизится общее давление воды, когда работают несколько сантехнических приборов.

Разводка полипропиленовыми трубами и установка водорозеток.

Коллекторная разводка труб водоснабжения

Чаще всего такую разводку монтируют там, где планируется спрятать трубы под штукатурку или декоративные панели, провести трубы в подполье или замонолитить в бетонную напольную стяжку.

Достоинством коллекторной разводки является то, что на каждый потребитель (сантехприбор) идет своя отдельная линия, которая отходит от общего коллектора. При такой развязке в любой момент можно перекрыть отдельную точку не в ущерб остальным приборам. При такой развязке происходит равномерное распределение воды, поэтому давление (напор) во всех точках будет одинаковое.

Единственный минус такой системы – цена, куда входит значительный метраж труб и фитингов, а также коллекторы (распределительные гребенки) с запорной арматурой.

Единственный минус такой системы – цена, куда входит значительный метраж труб и фитингов, а также коллекторы (распределительные гребенки) с запорной арматурой.

Коллекторная разводка воды– схема.

Единственный минус такой системы – цена, куда входит значительный метраж труб и фитингов, а также коллекторы (распределительные гребенки) с запорной арматурой.

Коллектор горячей и холодной воды с запорной арматурой,
фильтры для воды, подводка медной трубой.

Знаки и символы

Чтобы быть точно уверенным, какую воду вы открываете, всегда обращайте внимание на обозначения, находящиеся на вентиле. Как правило, холодная вода обозначается синим или голубым цветом, горячая же маркируется красным, а иногда и оранжевым.

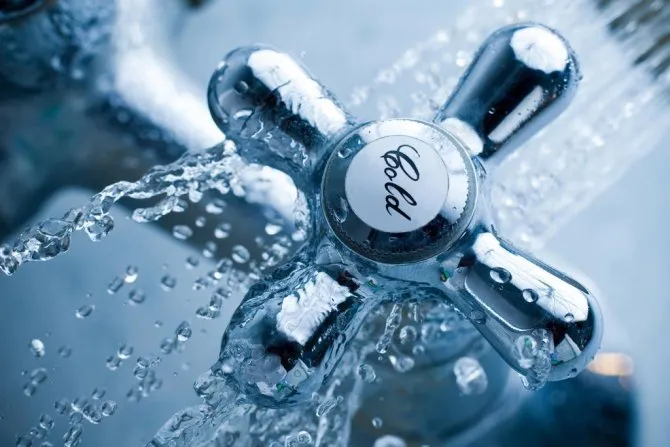

Бывает, на некоторых кранах вентили помечены не цветом, а латинскими буквами, с которых начинаются слова на английском «HOT» — горячий и «COLD» — наоборот, холодный. Соответственно, ищите буквы «H» и «C». Может быть, чтобы определить с какой стороны горячая вода в смесителе, а с какой холодная, производители напишут и все слово целиком.

Будьте внимательны и, даже ориентируясь на символы, обозначающие температуру воды, аккуратно проверьте, вентиль с какой водой вы повернули.

Выбор материала для монтажа

На выбор материала влияет то, как будет проходить монтаж, каким способом будут укладываться трубы – закрыто или скрыто, простота монтажа, т.е. возможность произвести всю работу самостоятельно. Также немаловажным фактором является цена.

Во многих источниках до сих пор указывают на то, что водопровод можно сделать металлом, но стоит ли говорить, что это уже вчерашний день. И что на сантехническом рынке много хороших долговечных материалов, которые довольно просто легко монтируются, обладают большим сроком службы, надежные, безвредные, т.е. прекрасно подходят для питьевого водоснабжения, и имеют очень симпатичный внешний вид.

Ниже представлена таблица со сравнительными характеристиками труб, применяемых при монтаже водоснабжения.

Материал труб	цена труб (руб)	цена фитингов	дополнительный инструмент	сложность монтажа
требуется навык
Нержавейка	Требуется навык
Металлопластик	+ / —	Легко
Полипропилен	Легко
Полиэтилен	Легко

Монтаж труб водоснабжения

Хоть и существует две разные схемы разводки, но на практике обычно применяют либо последовательную схему, либо комбинированную – последовательно-коллекторную. Самыми простыми материалами в плане монтажа разводки водоснабжения считаются – полипропилен, металлопластик, трубы из сшитого полиэтилена и медь.

Открытый монтаж водоснабжения

– трубы проходят вдоль стен. При открытом монтаже чаще всего используют полипропиленовые трубы.

Скрытый монтаж

водоснабжения – трубы укладываются в штробы и скрываются штукатуркой, в бетонную стяжку, в подполье.

Разводка труб водоснабжения начинается от точки ввода, т.е. источника подачи воды – насосная станция, гидроаккумулятор, напорный бак, ввод трубы центрального водопровода.

Общая труба подачи, чтобы были наименьшие потери давления, должна быть диаметром не менее дюйма.

В обязательном порядке устанавливается водяной фильтр грубой очистки и запорный кран.

Далее начинается монтаж разводки труб согласно выбранной схеме, т.е. проводятся трубы в ванную, на кухню, прачечную. Если разводка труб начинается в цокольном этаже и там же располагается отопительный котел, то делается отдельный выход к котлу.

При последовательной разводке, если не планируется её скрывать декоративными панелями и коробом, трубы рекомендуется монтировать выше плинтуса на 15 – 30 см. Таким образом, трубы будут малозаметны и местами скрыты сантехприборами.

При прокладке сквозь стены и перекрытия, трубы следует защитить от повреждений. Для этого в отверстие укладывается обсадная труба, либо специальная манжета.

Фиксируются трубы с помощью специальных клипс, пластиковых и металлических хомутов.

Видео с какой стороны горячая и холодная вода

Однозначного ответа на ваш вопрос, увы, нет. Ситуация такова:

Старый советский СНиП III-28-75, давно отменённый, предписывал трубу горячего водоснабжения располагать справа от смесителя, а холодного — слева. В действующих СП это требование отсутствует, но в технологических картах и указаниях по производству и приёмке работ от 2011 года упомянуто, что при параллельной вертикальной прокладке, как правило, горячая вода должна быть расположена справа. А при горизонтальной — сверху. То есть, рекомендации времён СССР в общем виде сохраняются и по ним до сих пор оборудуют большинство санузлов. Однако оговорка «как правило» делает соблюдение этих норм необязательным, при наличии обоснования можно изменять взаимное расположение труб горячей и холодной воды. Какова же логика расположения холодной воды слева, а горячей справа? Отечественные нормотворцы считают: чтобы снизить вероятность обжечься горячей водой, вентиль для её регулировки нужно располагать справа. Если вдруг из крана пошёл кипяток, среднестатистический человек сможет быстрее уменьшить поток, ведь правшей больше, чем левшей.

Отечественный стандарт подключения смесителя. Справа — вентиль горячей воды

• Как разобрать смеситель (кран) в ванной и на кухне за 11 простых шагов

За рубежом мнения разделились. Есть страны, в которых, как и у нас, справа размещают трубу и вентиль горячей воды, но их меньшинство. Чаще делают наоборот: справа холодная, слева горячая. Объясняют это так: чтобы не обжечься, нужно сначала включить холодную воду, а уж затем постепенно добавлять горячую. Первое движение большинство людей делает правой рукой, поэтому удобнее, когда справа — холодная.

В большинстве зарубежных стран принято справа подключать холодную воду

На наш взгляд, с точки зрения удобства нет никакой разницы, где какая труба и вентиль расположены. Тем более, что сегодня актуальнее рычажные смесители. Главное, чтобы в пределах вашего жилища все смесители были подключены одинаково, тогда вы никогда не будете путаться.

На работе обычного (не термостатического) смесителя характер расположения водопроводных труб никак не сказывается.

Для стандартного смесителя неважно, с какой стороны размещать холодный или горячий вентиль. На функцию это не влияет, а заглушки с надписями «Hot» и «Cold» несложно поменять местами

Что же предпочесть? На наш взгляд, хоть это и противоречит отечественным рекомендациям, справа следует подключать холодную воду, а слева горячую. И вот почему:

• Все смесители из стран ЕЭС и Китая (львиная доля импорта) с термостатом полностью работоспособны только при подключении холодной воды справа, горячей слева. Даже если у вас такого смесителя нет сегодня, кто знает, не пожелаете ли вы иметь его завтра?

В смесителях с термостатом нельзя произвольно менять расположение подключения горячей и холодной воды. Вода, конечно же, пойдёт, но адекватно регулировать её температуру не получится

• Практически все электрические водонагреватели также подключаются по схеме «холодная справа». Это никак не влияет на смесители, но всё же удобнее в использовании и ремонте, когда все трубы ориентированы одинаково.

В бойлерах холодная тоже справа. Если перепутать подключение, «тёпленькая пойдёт», но эффективность водонагревателя заметно снизится

С какой стороны подводить горячую воду, а с какой холодную? Небольшой вопрос, о котором везде говорят вскользь. Разберёмся.

Для нетерпеливых: горячая — слева , холодная — справа .

А теперь подробнее.

Часто сантехники (особенно старой закалки) настаивают, что горячая вода должна быть справа. Откуда они это взяли? Вероятно из СССР. И хотя строгого регламента не было, всё же был СНиП III-28-75 от 1976 г. (ссылка на PDF, стр. 25) с формулировкой:

3.27 Трубы горячего водоснабжения располагаются, как правило, справа от стояков холодного водоснабжения.

Видимо оттуда и потянулась убеждение, что горячую надо справа. Но СНиП больше не действует, а действующий ГОСТ 25809-96 вопрос расположения кранов не регулирует:

3.3 Форма и конструкция корпусов смесителей и кранов, переключателей воды, изливов, аэраторов, душевых трубок, шлангов, душевых сеток, щеток, маховичков вентильных головок или рукояток, деталей присоединения смесителей и кранов к сетям холодной и горячей воды, крепления душевых сеток к стене или на корпусе смесителя настоящим стандартом не регламентируются, а определяются рабочими чертежами.

Как видите, ГОСТ оставляет выбор за чертежами. Дело в том, что в некоторых проектах зданий проёмы и входы расположены так, что горячую воду придётся делать справа.

Тем не менее, во всём мире горячую воду стараются располагают так, чтобы её было открывать менее удобно, чем холодную. Т.е. слева. И в этом есть смысл.

Ещё приведу цитату Дональда А. Нормана из книги «Дизайн привычных вещей»:

Во всем мире принято располагать вентиль для горячей воды слева, а для холодной – справа. Так же универсально то, что закручиваются они по часовой стрелке, а откручиваются – против.

В книге «Дизайн привычных вещей» Дональда Нормана, говорится, что плохой дизайн вещи может сделать неочевидным или даже невозможным ее использование. В качестве примера он приводит стеклянную дверь, по виду которой невозможно понять, как её нужно открывать — тянуть или толкать. Норман призывает наблюдать за вещами, окружающими нас и привычками, связанными с использованием этих вещей. Если вы не смогли понять как пользоваться вещью, нужно винить не себя, а плохой дизайн этой вещи, — утверждает Норман.

Размышляя на эту тему, я вспомнил предмет, с использованием которого у меня и, наверное, не только у меня, возникают сложности. Хотя, казалось бы, вещь — проще некуда. Это простой водопроводный смеситель. Самый обычный смеситель выглядит вот так:

Что здесь сложного, спросите вы? Красный кран с горячей водой, синий — с холодной. Ну или подписано обычно, колд или хот, красное или синее,хэ или цэ. Тем не менее, я продолжаю обжигаться водой и проводить ритуал настройки температуры:

1. Открыть кран 2. Попробовать воду 3. Ай бля, горячая 4. Добавить холодной 5. Брр бля холодная 6. Уменьшить холодной 7. О, заебок, можно мыть руки

То есть каждый раз я определяю какой из кранов управляет горячей водой экспериментально. Почему? Казалось бы, цвет ручек смесителя должен указывать на температуру. Но почему-то в нашей стране это зачастую не так. Наш сантехник, устанавливая смеситель, срать хотел на то, чтобы информация на смесителе соответствовала подаваемой воде. Ему нужно работу сделать, смеситель поставить. И это происходит так часто, что у меня развилась привычка экспериментально проверять с какой стороны горячая, а с какой холодная вода. Куда я ни приду, везде перепутаны краны смесителя и я уже даже не замечаю что там написано на кране. Проще сразу начать эксперимент.

Сейчас более распространен смеситель с одной ручкой туда-сюда. И здесь дизайнеры, видимо, вообще перестали париться. Вот такой смеситель установлен в туалете у меня на работе, попробуйте угадать с какой стороны горячая вода:

Дизайнер решил, что нет смысла вообще сообщать о том, где какая вода. Открыл по центру и порядок! Нужна горячая вода, ну проверяй справа или слева, твои проблемы.

Мне почему-то логика подсказывает, что слева всегда должна быть холодная, справа — горячая. Также как прошлое подразумевается слева, будущее справа, добро сверху, а зло снизу. Но дизайнеры смесителей думают глубже. Большинство европейских смесителей, таких как на фото 2, предполагают, что горячий кран (или положение крана) находится справа. Считается, что большинство европейцев — правши, и, подойдя к раковине, хватаются за правый кран или сдвигают рычаг вправа. И вот для того, чтобы снизить количество обожженных кипятком людей, холодный кран как правило располагают справа. Но на моей работе и у меня дома почему-то наоборот — горячая вода справа. Кто прав?

Дон Норман считает, что нельзя критиковать что-либо, пока не можешь предоставить решение проблемы. Итак, имеем задачу — сделать так, чтобы кран давал человеку понять с какой стороны горячая вода. Исключить вариант, когда кран помечен красным, а вода с этой стороны течет холодная.

В голову тут же приходит фантастическое решение — нужно сделать так, чтобы смеситель сам определял температуру воды. Конечно, все уже придумано до нас. Вот, что нам показывает гугл:

Но давайте присмотримся ко всем этим подсвечивающим воду смесителям. Ни один из них не решает проблему. Почему-то они все подсвечивают воду в цвет температуры, но мне все еще не ясно в какую сторону нужно врачать кран, чтобы вода стала теплее. К тому же, зеленая или синяя вода не вызывает у меня желания её пить, но это другой вопрос.

Очевидно же, нужно подсвечивать не воду, а индикатор! Нужно, чтобы в зависимости от температуры воды в подключенной к определенной стороне (входу, фланцу, не знаю) менялся индикатор, показывающий с какой стороны горячая. И даже если пьяный сантехник прикрепил трубы наоборот, проблем не возникнет. У такого решения масса недостатков: значительное усложнение конструкции, необходимость иметь источник питания и самый главный недостаток — когда кран долго не открывают, вода в трубе с горячей водой остывает, индикатор это фиксирует и показывает, что с обоих сторон вода холодная, а значит весь смысл устройства теряется. Отметаем.

Должно быть решение проще.

1. Съемный индикатор. Ну то есть красная и синяя метки на кране или красно-синий кружок должны быть съемными. Перепутал сантехник краны — поменял местами метки и порядок. Недостаток — ошибка сантехника не исключена. Кроме того, возможно каким-нибудь перфекционистам нужно, чтобы горячая вода была обязательно справа или слева.

2. Красить на невидимой стороне смесителя входы для воды в красный и синий цвета. Сантехник, когда под мойкой лежит и устанавливает трубы, не видит с какой стороны какой кран, а если бы входы для воды были подкрашены, было бы понятнее. Это решение ликвидирует причину проблемы — ошибку сантехника. Конечно, мастер может и трубы перепутать, но тут уж ничего не поделаешь, квартиры разные, каждый случай уникален, нужно иногда и головой подумать.

Подводим черту:

1. Указатель горячей/холодной воды должен присутствовать всегда 2. Если указатель не съемный, конструкция смесителя со стороны мастера должна однозначно указывать с какой стороны подключается горячая/холодная вода. 3. По-умолчанию холодный кран должен располагаться справа.

Интересно, что раньше смесителей вообще не было и даже сейчас, в Англии и в некоторых других странах, встречаются раковины и ванные с отдельными кранами для горячей и холодной воды. Хотя сейчас это делают скорее из экономии или для имитации классического стиля.

Без смесителя и руки мыть не удобно и регулировать температуру воды в ванне тоже. Да и краны все еще можно напутать.

А у вас с какой стороны горячая вода? Температуру экспериментально проверяете? Часто обжигались?

UPD. Прислали фотографию из Пензы. Горячая вода, говорят, справа:

Существует два вида разводки труб – коллекторная и параллельная.

Прежде, чем начать рисовать схему расположения труб и положение точек водораздачи, необходимо определить какое оборудование планируется устанавливать:

Кухня – смеситель холодной и горячей воды, посудомоечная машинка, водонагреватель, газовый котел, газовая колонка

Ванная – душ, ванна, раковина, биде, унитаз, стиральная машинка, водонагреватель.

Даже если на данный момент нет средств приобрести, например, душевую кабину, выводы для её подключения лучше продумать заранее.

Монтаж полипропиленовыми трубами

Потребуется – прибор для пайки с насадками; труборез; калибратор; фитинги – тройники, муфты, угольники, крестовины, запорные краны; клипсы соответствующие диаметру труб (нужны для фиксации труб вдоль стен); трубы диаметрами 1 дюйм и ¾.

Для подвода воды к сантехприборам в частном доме лучше всего использовать трубы ¾. Это связано с тем, что при маркировке полипропиленовых труб указывается внешний диаметр. Например, если труба 1 дюйм, то это не значит, что внутри будет дюймовый проход, это будет внешний диаметр, и, соответственно, внутренний проход будет гораздо уже, за счет толщины стенок.

Для системы водоснабжения компенсатор не требуется.

Монтаж проводится последовательно. Трубы легко режутся и спаиваются. Отрезанную часть трубы следует откалибровать и зачистить от внутренних заусенцев с помощью ножа. После пайки должен образоваться характерный буртик.

Для соединений полипропилена с трубами из других материалов и для монтажа водорозеток применяются комбинированные фитинги с металлической резьбой.

Для соединений полипропилена с трубами из других материалов и для монтажа водорозеток применяются комбинированные фитинги с металлической резьбой.

Полипропиленовые трубы и фитинги.

Для соединений полипропилена с трубами из других материалов и для монтажа водорозеток применяются комбинированные фитинги с металлической резьбой.

Соединение.

Рекомендации по монтажу трубопроводов холодного водоснабжения

Для внутренних трубопроводов холодной воды применяют пластмассовые трубы и фасонные изделия из полиэтилена, полипропилена, поливинилхлорида, полибутилена, металлополимерные, из стеклопластика и других пластмассовых материалов — для всех сетей водоснабжения, кроме раздельной сети противопожарного водоснабжения. Для всех сетей внутреннего водопровода допускается применять медные, бронзовые и латунные трубы, фасонные изделия, а также стальные с внутренним защитным цинковым покрытием от коррозии.

Прокладка пластмассовых труб должна предусматриваться преимущественно скрытой: в плинтусах, штробах, шахтах и каналах.

Монтаж металлопластиковыми трубами

Такими трубами проводят и открытый, и скрытый монтаж.

При открытом – можно применять пресс-фитинги (не разборные) и зажимные (разборные).

При скрытом – только пресс-фитинги.

Связано это с тем, что зажимные фитинги со временем ослабевают, и требуется подкрутка гаечным ключом.

Для монтажа потребуется – трубы 1 дюйм и ¾; фитинги – угольники, муфты, переходники, тройники, крестовины; труборез; калибратор; пресс-инструмент для пресс фитингов (можно взять на прокат); гаечный ключ для зажимных фитингов.

Металлопластиковые трубы продаются в бухтах большой длины, поэтому, при прокладке труб под стяжку или под штукатурку, желательно использовать цельную трубу.

Металлопластиковые трубы продаются в бухтах большой длины, поэтому, при прокладке труб под стяжку или под штукатурку, желательно использовать цельную трубу.

Монтаж соединений с помощью резьбовых фитингов.

Трубы и пресс-фитинги.

Монтаж медными трубами

Потребуется – трубы ¾ и ½ дюйма (у медных труб тонкие стенки); газовая горелка; ножовка по металлу и металлическая щетка для зачистки; флюс-паста; припой; фитинги – переходники, угольники, крестовины, тройники, муфты, водорозетки.

Монтаж соединений при помощи пайки.

Конец трубы и внутрь фитинга смазывается тонким слоем флюса

Фитинг одевается на трубу до упора

Соединение нагревается до тех пор, пока не изменится цвет трубы

Пайка медных труб.

Для открытой прокладки труб применяются не отожженные трубы, для скрытой — отожженные (легко гнутся).

Что делать если замерзли трубы?

Если трубы замерзли, то нужно принять следующие меры:

1. Отключите водоснабжение и электричество. Если трубы замерзли, то может произойти повреждение труб или системы водоснабжения, поэтому сначала нужно отключить воду и электричество, чтобы избежать утечки воды или короткого замыкания.

2. Найдите место замерзания труб. Это может быть точка, где вода перестала течь или место, где трубы проходят через неотапливаемые помещения или находятся близко к наружной стене.

3. Используйте горячую воду для размораживания труб. Один из самых эффективных способов разморозить замерзшие трубы — это использование горячей воды. Для этого можно использовать кастрюлю с кипятком или горячую воду из крана. Поднесите кастрюлю или ведро с горячей водой к замерзшей трубе и оставьте на несколько минут до того, как трубы разморозятся. Этот процесс можно повторить несколько раз, пока трубы не разморозятся полностью.

4. Используйте фен или нагревательный элемент для размораживания труб. Если горячая вода не помогла, можно использовать фен или нагревательный элемент, чтобы разогреть трубы. Важно не перегревать трубы, поэтому держите нагревательный элемент на безопасном расстоянии от труб и периодически проверяйте температуру поверхности.

5. Обратитесь к профессионалам. Если трубы по-прежнему замерзли или вы не уверены, что можете разморозить их безопасно, то лучше обратиться к профессионалам. Они могут использовать специальное оборудование для размораживания труб и устранения проблемы.

Важно помнить, что замерзание труб может привести к их повреждению и протеканию. Поэтому рекомендуется принимать меры предосторожности, чтобы избежать замерзания труб, такие как изоляция труб и обеспечение тепла в неотапливаемых помещениях.
