Расшифровка аббревиатуры ВВГ: разбор модификаций кабеля и их применение

Если вы сталкивались с маркировкой кабеля ВВГ и не знаете, что означают все эти аббревиатуры, то статья «Маркировка ВВГ: расшифровка аббревиатуры (ВВГнг, ВВГП), сферы применения различных модификаций кабеля» поможет вам разобраться в этом вопросе. В статье мы подробно раскрываем значения разных модификаций кабеля, а также рассказываем о сферах их применения. Если вам нужно купить кабель, то эта информация обязательно пригодится вам!

Назначение, область применения, маркировка

Силовой провод ВВГ применим для монтажа линий электропитания, как с наружной части зданий, так и во внутренних помещениях.

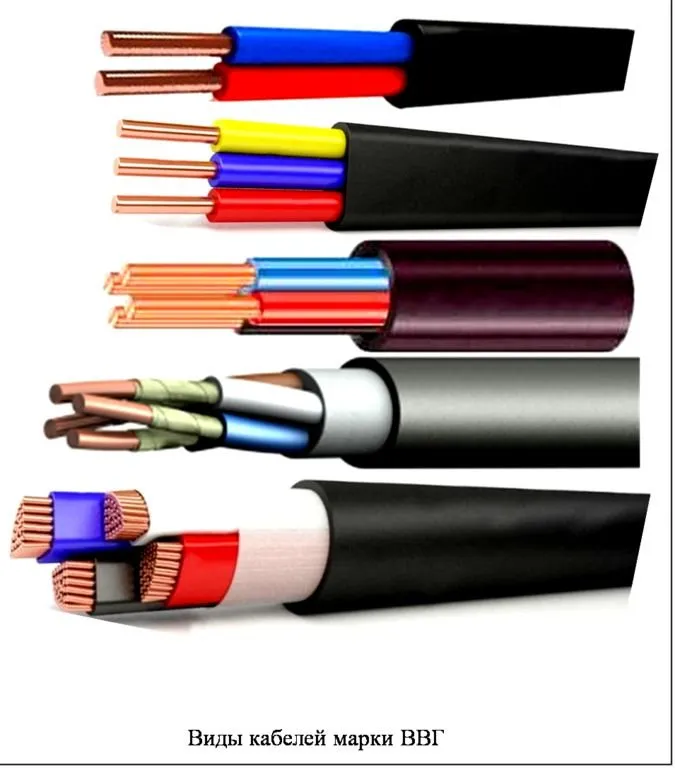

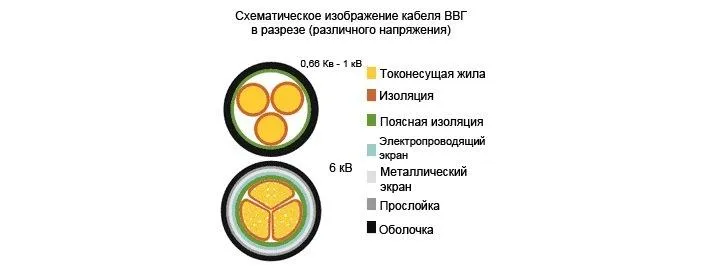

Изображение разновидностей силового кабеля с двумя и тремя токоведущими жилами

Области применения:

• линии электростанций;
• для установки освещения в сухих и влажных средах;
• специализированных установках.

ВВГ кабели подлежат обязательной сертификации.

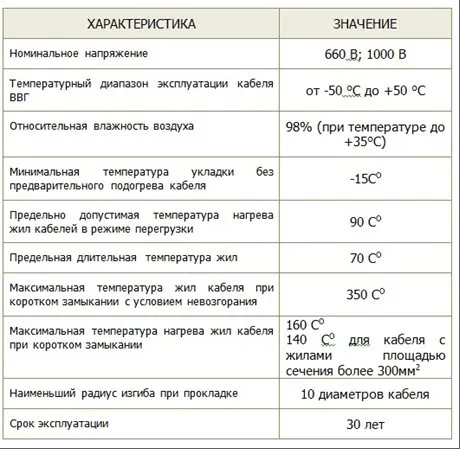

Таблица 1. Технические особенности

Номенклатура и техническое описания проводов закладываются в их маркировочные знаки.

Таблица 2. Расшифровка буквенного обозначения

После букв в маркировке присутствуют цифры, которые говорят о количестве жил в проводнике. Рядом с символом размера сечения указывается параметр, обозначающий форму и вид:

• О – имеющие одну проволоку;
• М – многопроволочные;
• С – секторные;
• К – круглые.

Таблица 3. Пример маркировки ВВГ кабеля

Если конкретная модель имеет все жилы одного сечения, то она в маркировке не отображается, также отсутствует информация, если диаметр жилы менее 16 мм2. Плоская разновидность – после типа провода указывается обозначение «П» (ВВГ-П).

Расшифровка буквенного обозначения

Чтобы определиться, в чём различия модификаций электропровода, нужно узнать, что означает расшифровка ВВГ, то есть значение буквенной аббревиатуры. А потом уже остановить свой выбор на более подходящем изделии.

Расшифровка маркировки кабеля ВВГ довольно проста:

• Отсутствие в начале буквы «А» означает, что используется медь (если «А» есть, значит, используется алюминий).
• Две буквы «В» дают знать, что изолирующий материал изготовлен из поливинилхлорида, причём первая — это диэлектрическая изоляция жил, вторая — непосредственно кабеля.
• Буква «Г» сообщает об отсутствии дополнительных оболочек защиты.

Кабель VVG изготовлен из медных жил, покрытых оболочкой из поливинилхлорида. Каждый из проводов покрыт изолирующим составом своего цвета. Кабели выпускаются многожильными и с одной жилой (к аббревиатуре добавляется «ОЖ»). Многожильный электрокабель может иметь от одной до пяти жил. По форме сечения кабели ВВГ делятся на круглые и плоские (ВВГП).

Разновидности маркировок провода

1. ВВГ 1х1,5. Расшифровка:

• В – изоляция из пластика поливинилхлорида;
• В – внешний контур из пластика поливинилхлорида;
• Г – не предусмотрены протекционные покровы;
• 1 – число токовых выводов;
• 1,5 – диаметр проводника.

Стоимость: (10-15) ₽/м.

1. ВВГ 1х2,5(ож) -0,66. Расшифровка:

• В – защита из пластика поливинилхлорида;
• В – внешний контур из пластика;
• Г – не предусмотрены протекционные слои;
• 1 – число токовых выводов;
• 2,5 – диаметр проводника;
• ож – проводник цельнотянутый;
• 0,66 – значение интенсивности, кВ.

Применяется:

• на высотных электро-системах, где малая вероятность мех.повреждений;
• при установках в сырых либо сухих условиях (туннели, шахты, участки в повышенной коррозионной активностью);
• при установке в несущих конструкциях (мостах, эстакадах);
• во время монтажа пожароопасных мест;
• при прокладке на взрывоопасных участках.

Данный тип применим для горизонтального и вертикального монтажа. Провода без брони используют при вибрациях. Максимальная рабочая температура – +80 °С. Производитель гарантирует срок службы – 30 лет. Стоимость: (15-20) ₽/м.

1. ВВГ 1х2,5(ож) -1. Расшифровка:

• В – защита токовых выводов из поливинилхлорида;
• В – пластиковый контур;
• Г – отсутствуют дополнительные слои протекции;
• 1 – одна жила;
• 2,5 – площадь сечения проводника;
• 1 – интенсивность, кВ.

Модель применяется:

• для монтажа внутри пожароопасных помещений;
• установки кабеля вблизи эстакад, мостов;
• для световых приборов, имеющие класс взрывоопасности B-Ia.

Применение ВВГ 1х2,5(ож) -1 аналогичное ВВГ 1х2,5(ож) -0,66. Исключение только – длительность работы режиме аварийности – 8 часов (не более) и всего 1000 часов. Цена: (16-22) ₽/м.

1. ВВГ 1х2,5 — 0,66. Расшифровка маркировки:

• В – поливинилхлоридная защитная изоляция;
• В – пластиковый внешний контур;
• Г – без защитных материалов;
• 1 – одна жила;
• 2,5 – величина сечения;
• 0,66 – напряжение, кВ.

Силовые кабели этой модификации применяются в электрических сетях с номинальными величинами напряжения (0,66 1,0) кВ.

Сферы использования:

• в высотных электрических коммуникациях;
• при монтаже проводов на промышленных установках;
• используются во взрывоопасных и пожароопасных помещениях.

В таких разновидностях не распространяется горение прокладок. Допустимая рабочая температура 70 – 80 °С. Максимальное время работы 8 ч/сутки. Цена: 15 – 19 рублей.

1. ВВГ 1х2,5 — 1. Расшифровка маркировки:

• В – поливинилхлоридная изоляция;
• В – пластиковая оболочка;
• Г – без защитных дополнительных покрытий;
• 1 – число токоведущих жил;
• 2,5 – поперечный диаметр жилы;
• 1 – рабочая величина напряжения, кВ.

Используется для:

• сухих и влажных помещений;
• несущих конструкций;
• зон опасных для взрыва и пожара.

Используются при температурах 70-90 °С, продолжительность работы соответствует 6-8 часов/сутки. Общее время эксплуатации 1000-1200 часов.

Преимущества кабелей ВВГ

Благодаря своим прекрасным техническим характеристикам, силовые кабели марки ВВГ обладают следующими преимуществами:

1. Обеспечение высокого качества передаваемой электроэнергии. Главная задача любой системы электропередачи – это максимально сохранить показатели качества электрической энергии. Для этого проводники такой системы должны обладать такими техническими характеристиками, как низкое активное и реактивное сопротивление, а также высокое качество изоляции. На сегодняшний день медь является одним из лучших материалов для использования в такого рода системах.
2. Негорючесть. Позволяет применять провода этого типа в помещениях с повышенной пожароопасностью.
3. Высокая прочность изоляции на разрыв. Дает возможность не только обезопасить электрическую сеть от возникновения коротких замыканий в случае непреднамеренных механических воздействиях на провода, но и обеспечивает удобство монтажа проводки, а также эксплуатации электроприборов. Кроме того, изделия марки ВВГ отличаются повышенной устойчивостью к механическим вибрациям.
4. Высокие диэлектрические свойства изоляции ПВХ. Это позволяет изготавливать надежные и мощные кабели сравнительно небольшого диаметра. Согласно нормативным документам, каждый силовой кабель ВВГ медный проходит испытания повышенным напряжением, величина которого, в зависимости от номинального напряжения кабеля, составляет 3 или 3,5 кВ.
5. Устойчивость к действию влаги. Хотя такие изделия и не рассчитаны на прокладку в воде, однако их изоляция достаточно устойчива к воздействию влажной среды. Это позволяет использовать кабели такого типа в местах с повышенной влажностью (достигающей 98%), к которым относятся ванные комнаты, санузлы, кухни, душевые кабины и т. д.
6. Высокая надежность. Силовой кабель ВВГ, проложенный в защитных системах, таких как специальные кабельные короба, гофрированные трубки или кабелегоны, отличается исключительно высокой надежностью.
7. Длительный срок эксплуатации. Согласно описанию технических характеристик, минимальный срок службы этого кабеля составляет 30 лет.
8. Широкий модельный ряд. Большой выбор сечений медных и алюминиевых жил позволяет с высокой точностью подобрать необходимый диаметр кабеля для питания электроустановок определенной мощности. Это дает возможность существенно сэкономить средства при проектировке и монтаже электропроводки. Кроме того, возможность использовать кабели ВВГ-П (плоские) позволяет достигнуть максимального удобства при выполнении монтажных работ.
9. Удобная цветовая и цифровая маркировка токопроводящих жил. Фазный провод имеет изоляцию белого, красного или коричневого цвета, нулевой провод – синего, а заземляющий – желтого с зеленой полосой.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Клей для линолеума холодная сварка, цена

Основные производители кабеля

1. ЗАО «ТРАНСВОК» – предприятие, производящее кабеля волоконно-оптического типа, таких как:

• внутренние;
• магистральные;
• локальные.

Производство компании подтверждено стандартами качества. При изготовлении продукция, ТРАСНВОК предлагает своему клиенту:

• указание фирменного товарного знака;
• дата производства;
• маркировка метража кабеля с точностью 1%.

Вся маркировка четкая, износостойкая, хорошо видимая.

1. ЗАО «Людиновокабель» – производит провода для всех видов услуг в сфере энергетики.

Цели компании:

• увеличение ассортимента и объема выпускаемой продукции за счет ее контроля качества;
• усовершенствования выпуска изделий, используя новое оборудование.

Продукция выключает в себя:

• кабели силовые;
• провода изоляционные из сшитого пластика;
• кабели изолированные;
• кабели неизолированные;
• обмоточные.

1. Интегра-Кабель. Целевая направленность – инжиниринг, выпуск и продажа оптоволоконных силовых кабелей.

Среди видов производственных товаров выделяются:

• кабель для грунтового монтажа с бронированной проволоки из стали;
• сигнализационные кабели с защитной стальной лентой;
• для монтажа через пластиковые трубы;
• навесной;
• внутренний, для сетей распределения.

Каждый завод выпускает определённый тип товаров. Выбирая производители кабеля, нужно руководствоваться своими основными целями применения электропродукции.

Монтаж и подключение провода

1. Монтаж в земле.

1. Установка на коробах и лотках.

Кабели данной разновидности ВВГ имеют высокую стойкость к воздействию ультрафиолетовых лучей, их прокладывают в открытом виде. Расстояние между проводами – 0,1-0,2 м. В случае применения провода с токсичными и опасными жидкостями, их укладка должна быть на расстоянии более 0,25-0,3 м. Число проводов, которое можно установить в лотке зависит от габаритов лотка и кабельного сечения. Крепежи при горизонтальной укладке не нужны, а при вертикальной – необходимы крепежи с интервалом (90-100) см. Такой вид монтажа допускает к установке фланцевые погружающие нагревательные элементы. Они будут полезны для подогрева воды в больших количествах.

1. Монтаж по стенам.

Такой вид установки часто применим в жилых помещениях для прокладки проводов электрических сетей и осветительных систем. Расстояние между проводами не должно быть меньше 2-3 м. Рабочий температурный диапазон (-40 – +40 °С). Уровень температуры воздуха при прокладке, должен составлять не более (-10 – -15) °С.

Таблица расчета мощности

При выборе кабеля необходимо знать какая допустимая нагрузка каждого сечения провода. Сложите мощность всех потребителей на выбранной линии электропередач, возьмите запас не менее 30% и выберете необходимое сечение кабеля в соответствии с таблицей.

Сечение токопроводящей жилы, кв.мм	Медные жилы
220 В	380 В
ток, А	мощность, кВт	ток, А	мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66	260	171,6

Недостатком кабелей ВВГ является их сравнительно высокая цена, поэтому целесообразно применять их для подключения мощных потребителей электроэнергии, например, электроплит, варочных поверхностей или проточных водонагревателей.

Существующие аналоги кабеля

При отборе кабеля определенного типа и модели, очень часто приходится находить его заменители, поскольку оригинал может не устраивать из-за повышенной стоимости либо условий монтажа.

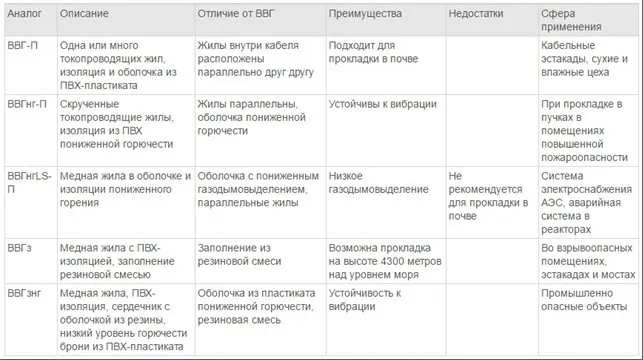

Таблица 4. Список некоторых аналогов ВВГ-кабеля с его конструктивными отличиями

Рассмотренные аналоги отличаются некоторыми особенностями либо требованиям к монтажу и эксплуатации. Для подбора аналога под производственные задачи, нужно обращаться к специалистам ведущих компаний.

Выбор основных параметров

Размеры кабеля напрямую зависят от количества и типа входящих в него жил.

• Минимальный размер жилы соответствует площади 1,5 мм2.
• 1 жила – максимальный размер жилы – 240 мм2.
• 2,3,4 – площадь поперечного сечения – 95 мм2.
• 5 жил – сечение 50 мм2.

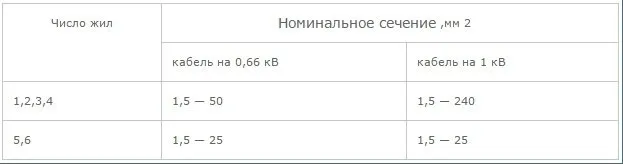

Таблица 5 с указанием номинальных параметров жил.

Номинальное сечение повлияет на удобство укладки и изгибающийся радиус.

Таблица 6. Указание необходимого количества жил на примере кабеля с рабочим напряжением 0,66 и 1 кВ

ВВГ-кабели снабжены жилами разного сечения:

• 3 основные;
• 1 нулевая.

Необходимый диаметр провода – прямо пропорционален количеству жил, а также номинальному сечению.

Совет №1. При различных методиках установки кабеля (скрытая либо открытая), провода, имеющие идентичные сечения – будут иметь различные величины токов.

Характеристики кабелей ВВГ

Описание таких изделий целесообразно начать с расшифровки их аббревиатуры. Рассмотрим ее на примере кабеля ВВГ 2х4. Расшифровка кабеля ВВГ:

• первая буква «В» соответствует ПВХ изоляции кабельных жил,
• вторая «В» — ПВХ изоляции оболочки,
• буква «Г» означает отсутствие защитных покровов,
• а цифры 2х4 – соответственно количество жил и их сечение.

Максимальная температура, при которой допустимо длительное использование проводов марки ВВГ, составляет +50 С0, минимальная – –50 С0. При этом максимально возможная температура их нагрева при перегрузке может достигать +80 С0, а в случае протекания тока короткого замыкания в течение не более 4 с допускается ее повышение до +160 С0.

Продолжим знакомиться с техническими характеристиками кабеля ВВГ, он имеет несколько (от одной до 5) отдельных медных жил, которые покрыты изоляцией. Если количество таких жил больше 2, то все они могут иметь одинаковый диаметр либо одна из жил, предназначенная для нулевого или заземляющего проводов, может иметь несколько меньшее сечение.

В качестве материала изоляции при изготовлении кабелей ВВГ применяют поливинилхлоридный пластикат или, сокращенно, ПВХ. Этот материал представляет собой разновидность пластмассы, которая отличается высокими диэлектрическими свойствами, устойчивостью к воздействиям агрессивных химических веществ и низкой горючестью. Существуют модели кабелей, изоляция которых изготовлена из ПВХ пластиката, обладающего улучшенными свойствами:

• Пониженной горючестью (ВВГнг).
• Пониженным дымо- и газовыделением.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Сколько весит один лист гипсокартона: таблица размеров, площади и веса
Жилы могут выпускаться в цельном (однопроволочном) и в многопроволочном варианте. Кроме того, различают кабели ВВГ с круглыми и секторными (сегментными) сечениями медных жил.

Сечение каждой отдельной жилы зависит от их назначения и мощности питаемых потребителей. Линейка кабелей ВВГ предусматривает модели, сечение жил которых варьируется от 1,5 до 240 мм2. В зависимости от диаметра и количества жил варьируется и вес кабеля ВВГ.

В зависимости от функционального предназначения, необходимого сечения и места прокладки, могут быть использованы кабели ВВГ различного диаметра, выполненные в разных вариантах: плоские, негорючие и т. д.

Существуют такие варианты их маркировки:

1. ВВГ. Универсальный вариант.
2. АВВГ. С алюминиевыми жилами.
3. ВВГнг. Негорючий.
4. ВВГ-П и ВВГнг-П. Плоский и, соответственно, негорючий плоский.
5. ВВГз. Заполненный. Имеется в виду, что между изолированными жилами находится дополнительный диэлектрический наполнитель.

При прокладке любой кабельной линии возникает необходимость в изгибах и поворотах токоведущих проводов. Для того чтобы обеспечить максимальную надежность и долговечность такой электрической сети, необходимо придерживаться четко определенных требований к максимальному радиусу изгиба ее проводников. Для марки ВВГ этот параметр составляет от 7,5 до 15 его диаметров.

Проверка провода при монтаже

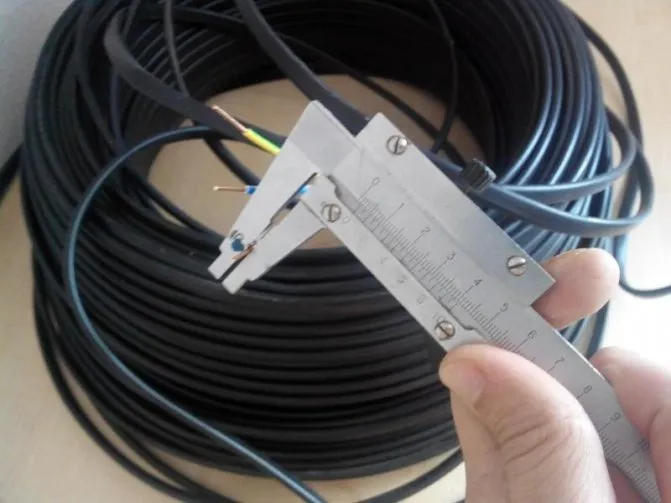

1. Проверка диаметра сечения жилы. Многие производители некачественного товара занижают сечение намеренно. Это приводит к меньшей растрате меди, а также ухудшению токовой проводимости. Измерение размеров жилы выполняется измерительным прибором – штангенциркулем.

1. Проверка провода на замыкание и обрыв.

Контроль замкнутости жил друг с другом. Они не должны прозваниваться.

Для нахождения обрыва, проверяются все жилы одинаковых цветов. Если обрыва нет – жилы прозваниваются.

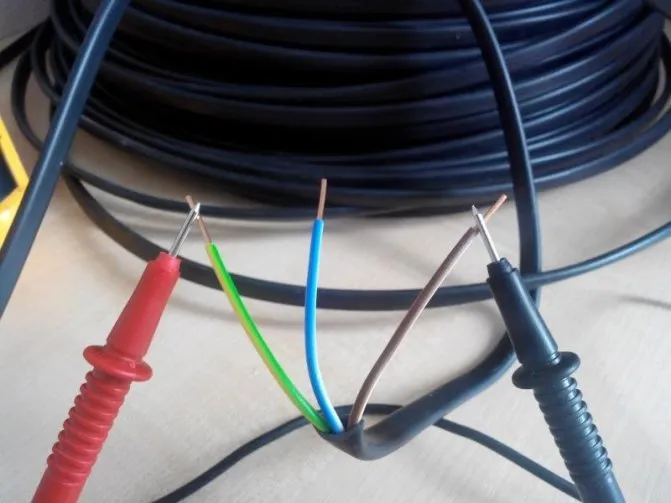

Изображение процесса прозвона одной жилы, аналогичным образом нужно проделать с каждым проводом

1. Проверка кабельной изоляции.

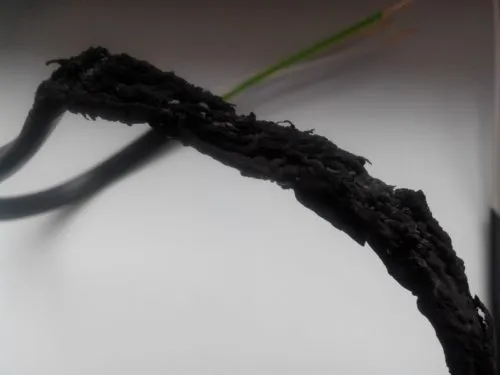

Такой вид проверки необходим для проверки моделей кабеля, которые будут работать в пожароопасных и взрывоопасных помещениях. При тестировании его на воспламеняемость, он не должен гореть. Если шнур загорается – он не годится. При проверке кабель также не должен дымиться и вонять резиной. Все это – факторы ненадежной изоляции.

Рекомендации по выбору кабеля

1. Выбирать стоит кабель исключительно для конкретного типа электрической проводки.
2. Производить во время его работы расчет нагрузки, затем рассчитывать оптимальную величину силы тока, при помощи табличных данных определять сечение.
3. Выбирая кабель следует учитывать его технические особенности при определенном виде укладки.
4. Специалиста по ремонту и наладке электрического оборудования настоятельно рекомендуют не покупать дешевые сомнительные модели. Иначе будет переплата за частые ремонты. Нагрузку всегда стоит выбирать больше, чем требуют характеристики кабеля.

Виды монтажа ВВГ-кабеля

Варианты установки ВВГ-кабелей по невоспламеняющимся поверхностям. Монтаж открытым способом возможен:

• на роликах, изоляторах;
• на поверхности стены, натяжного потолка, балки, опорных элементов;
• открывающих коробках;
• в рукавах металлических;
• сквозь металлические трубопроводы;
• сквозь неметаллические трубы;

Закрытым способом возможен:

• через трубы неметаллические;
• через закрытые полотна строительных сооружений;
• под штукатуркой;
• в гибких рукавах;
• в металлических и неметаллических трубоотводах.

Варианты установки ВВГ-кабелей по воспламеняющимся поверхностям. Открытый вид возможен:

• на роликах либо элементах изоляции;
• вдоль поверхности стены;
• на не горящих лотках;
• используя стальные рукава;
• при использовании тонкостенных металлических изоляторов;
• внутри плотно закрытых контейнерах.

Закрытый вид применяется:

• в трубах, коробах из металлического и неметаллического материала;
• при помощи подкладки не горящих материалов.

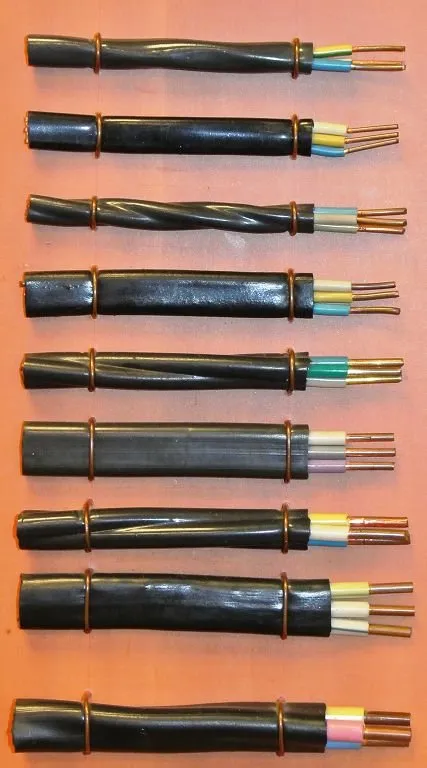

Виды маркировки кабеля

Благодаря своей доступности и приемлемой цене проводник марки ВВГ получил широкое распространение при монтаже электропроводки в частном строительстве. Маркировка этого изделия представлена в нескольких видах:

• Стандартный кабель марки ВВГ состоит из провода круглой формы, изготовленного из меди и защищённого двойной изоляцией из ПВХ или пластика. Применяется в помещениях для постоянного проживания.
• Кабель ВВГП — это провод из меди («П» расшифровывается как плоский), который используют в местах с переменными температурными условиями. Имеет плоскую форму сечения и снабжён дополнительным изоляционным слоем, а также является более долговечным в использовании.
• Медный кабель ВВГнг — это провод с круглым сечением. Центральная жила имеет специальную гибкую сетчатую обмотку. Внешний изолирующий слой изготовлен из поливинилхлорида. От использования этого изделия не отказываются даже крупные промышленные предприятия, так как он изготовлен из материалов, не подвергающихся горению, и благодаря своей гибкости меньше подвержен изломам.
• Особенности плоского медного провода, обозначающегося аббревиатурой ВВГП нг, заключаются в наличии двойной изоляционной защиты, в составе которой используются полимеры. Полимеры выполняют защитную роль и обеспечивают продление срока эксплуатации кабеля.
• Маркировка ВВГнг-ls обозначает препятствие горению и не выделение копоти и дыма при открытом пламени. Наличие в составе обмотки пластиката не допускает монтажа на улице или в помещениях с температурой ниже +5 °C.
• Для промышленного использования подходит изделие с аббревиатурой ВВГП нг-ls, обладающее повышенной прочностью и гибкостью, наружный изолирующий слой которого изготавливается из негорючих полимеров с высокой степенью износоустойчивости.

Вам это будет интересно Типы и виды кабель-каналов для электропроводки и их монтаж
К негорючим проводникам также относятся изделия ВВГнг-LSLTx и ВВГнг-HF.

В данных подвидах внешняя и внутренняя изоляция изготовлена с использованием пластификатора пониженной горючести и токсичности дыма.

Как расшифровывается аббревиатура Спгс?

Аббревиатура «Спгс» может иметь несколько значений, в зависимости от контекста, в котором она используется. Некоторые из возможных расшифровок аббревиатуры «Спгс» могут быть:

1. Система передачи голоса и данных по спутниковой связи — это технология, используемая для передачи голосовой и данных связи с помощью спутниковых средств связи.

2. Среднесуточное потребление горячей воды — это показатель, который используется при расчете размера платежей за горячую воду в жилых помещениях.

3. Система прямого гидроудара — это способ управления турбинами в гидроэлектростанциях, который обеспечивает стабильность и безопасность работы станции.

4. Строительство, производство и газоснабжение — это аббревиатура, используемая в контексте предприятий, занимающихся производством строительных материалов и газоснабжением.

Важно уточнить контекст использования аббревиатуры «Спгс», чтобы точно определить ее расшифровку.
