Откуда берется воздушная пробка

Причины:

• в трубах или радиаторах по контуру есть повреждения;

• допущена ошибка ещё на этапе монтажа или даже проектирования (чаще всего встречается неверный расчёт или выполнение уклона труб);
• низкое давление (неважно, по какой причине) — пространство, которое не занято водой, занимает воздух;
• неправильный пуск системы в эксплуатацию по окончании летнего сезона (частая ошибка — заполнение контура тёплым или горячим теплоносителем);
• быстрый нагрев воды до максимальной температуры;
• отсутствие или неисправность приборов для автоматического спуска воздуха из труб;</<!— 4 (2023-08-19)—><li>Недостаточно правильное подключение системы «теплого пола» вызывается сложностью контура и малым диаметром труб. Именно эта часть контура становится наиболее проблематичной для подключения. Это особенно актуально при использовании запорной арматуры с клапаном, который позволяет удалять воздушные пробки с радиаторов. Источник: gidroguru.


  Видео описание

  Почему в батареях появляется воздух. Давление растет, а утечки нет.

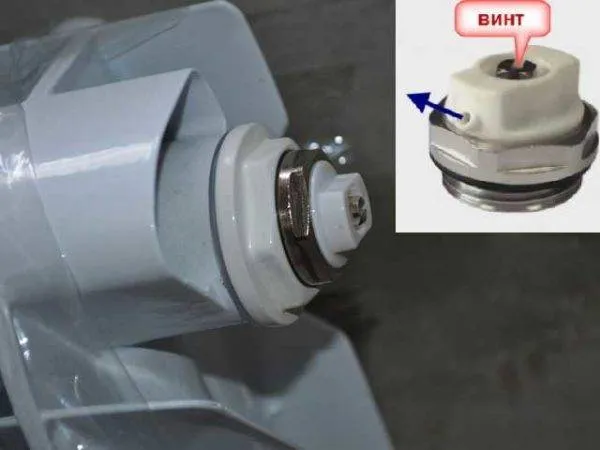

  Клапаны Маевского

  Это вид запорной арматуры с клапаном, при помощи которой осуществляется спуск воздуха с радиаторовИсточник gidroguru.com

  Когда воздух попадает в систему отопления и этого нельзя избежать, например, при подключении к городской централизованной котельной, то нужно подумать о способах ликвидации проблемы. Один из вариантов, это установка игольчатого радиаторного воздушного клапана Маевского или СТД 7073В (по ТУ 36-710-82), зачастую называемого «краном Маевского». Такая запорная арматура вкручивается в свободную от трубы сторону верхнего коллектора, где обычно стоит заглушка. То есть, заглушка остается, только уже другая – в ней есть полдюймвое резьбовое отверстие под монтаж клапана. По сути, это дополнение может стать палочкой-выручалочкой для отдельно взятой батареи в период отопительного сезона.

  Полное название этого прибора — игольчатый радиаторный воздушный клапан МаевскогоИсточник indclimat.ru

  Такое устройство для стравливания газов из теплоносителя разработано Ч. Б. Маевским в 1933 году по заказу Госплана СССР, хотя до этого, в 1931 году похожий прибор внедрил в сантехнические контуры С. А. Роев. Но это уже вопрос к историкам, а мы на сегодняшний день имеем оригинальную запорную арматуру с конусным клапаном, который затворяет отверстие Ø 1,5 или Ø 2 мм (отличается у разных производителей). При выкручивании винта клапан приоткрывает пропускное отверстие, и газ стравливается одновременно с водой. Безусловно, стояк таким способом развоздушить не удастся, но для одного радиатора, это больше, чем достаточно.

  Шаровые краны

  Запорная арматура, предназначенная для частичного или полного перекрытия каналаИсточник hidrocontrol.ru

  Если вам грозит завоздушивание водяной системы отопления, подключенную к централизованной котельной, и вы при этом проживаете на самом верхнем этаже, то будет благоразумно установить на радиаторах шаровые краны. Эта запорная арматура, как было упомянуто выше, позволит стравить воздух со всего стояка в подъезде в начале отопительного сезона. Не забывайте о том, что с одного отопительного прибора можно спустить воздух только в том стояке, к которому подключена эта батарея. Например, в двухкомнатной хрущевке понадобится три крана: в комнате, в спальне или кухне и в ванной.

  Свое название это устройство получило из-за формы клапана: шара со сквозным отверстиемИсточник teplowood.ru

  Название крана происходит от формы запорного механизма – это шар с отверстием, который приводится в движение наружной ручкой (рычагом) ил флажком. Положение проходного отверстия может полностью или частично перекрывать, а также полностью разблокировать передвижение жидкости по трубе. Для производства такой запорной арматуры обычно используют латунь, но можно попасть на изделие из силумина – ни в коем случае не пользуйтесь такими кранами, так как они раскрошатся, не прослужив даже одного сезона. Но лучше всего для этой цели использовать полипропиленовые краны сварочного типа, где на радиатор нужно вкрутить фитинг с наружной резьбой и переходом на ППР, а затем припаять кран. При монтаже носик крана желательно отклонить в сторону комнаты на несколько градусов, чтобы облегчить стравливание воздуха (удобнее подставлять ведро).

  Признаки завоздушивания

  Завоздушивание приводит к неэффективной работе системы отопления, в результате чего расходуются излишние ресурсы на подогрев теплоносителя. Это приводит к неоправданным финансовым расходам и может существенно сказаться на семейном бюджете в течение холодного сезона. Сигналами, если завоздушена система отопления, являются следующие признаки:

  • Отсутствие нагрева теплообменников. Завоздушивание в контуре отопления в виде пробки препятствует прохождению теплоносителя по трубам, в результате чего он не поступает на радиаторы или в трубопровод теплых полов. Если в подводящие трубы попадает воздух, батареи и полы остаются холодными при работающем на полную мощность котле.
  • Неравномерный прогрев радиаторов. Если в радиаторах отопления находится воздух, одна из его частей будет иметь более низкую температуру, что легко определить прикосновением ладони к поверхности секций.
  • Повышенный шум. Перемещение теплоносителя в трубопроводном контуре с воздушными пробками нередко сопровождается шумом, который вызывает движение микропузырьков.
  • Вибрации. Повышенная концентрация воздуха в теплоносителе приводит к ускорению окислительных процессов из-за содержащегося в нем кислорода, сопровождаемых распадом металлов с образованием солей и углекислого газа. Периодические выбросы нерастворимых оксидов металлов и углекислого газа в теплоноситель способны вызвать вибрационные процессы в трубах.

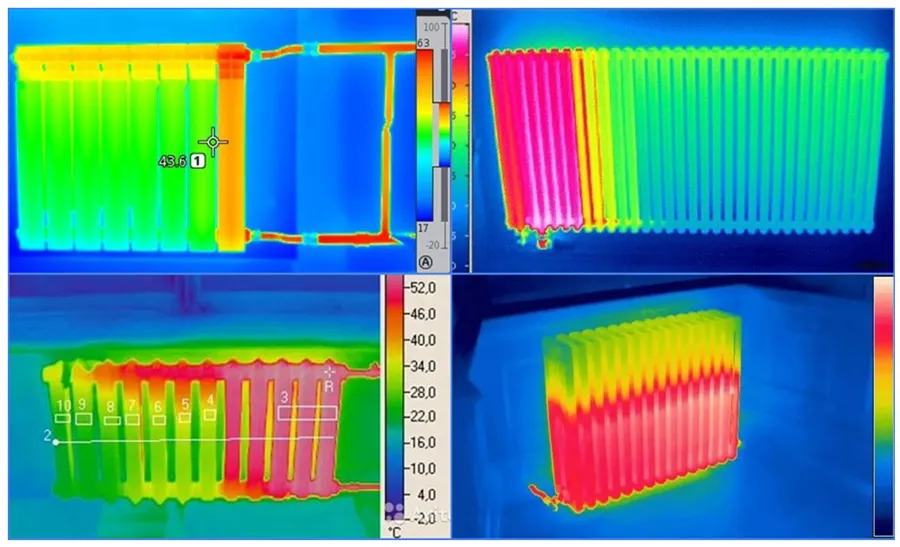

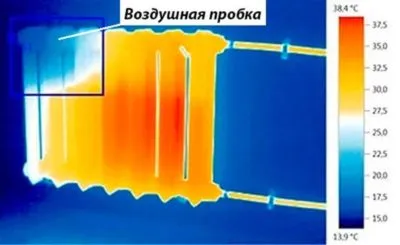

  Рис. 2 Завоздушенные радиаторы в тепловизоре

  Удаляем воздушную пробку без слива воды

  О том, как удалить воздух из системы отопления стандартными способами, вы наверняка знаете. Обнаружив непрогревающийся радиатор, нужно отверткой приоткрыть в нем кран Маевского и выпустить воздушный пузырь. Если установлены старые батареи, где такого вентиля нет, можно попробовать удаление другими способами:

  1. Так называемая прокачка трубопроводной сети применяется в квартирах многоэтажных домов при условии, что в радиатор заделан кран для сброса воды. Подсоедините к нему шланг, направленный в канализацию, откройте вентиль на максимум и выполняйте слив, пока движущийся с большой скоростью поток не увлечет за собой воздушную пробку.
  2. В частном доме советские стальные батареи можно развоздушить с помощью самонарезающего винта. Обмотайте его у основания ФУМ-лентой и завинтите шуруповертом в стенку отопительного прибора (поближе к верху). Затем выверните саморез на пару оборотов отверткой, выпустите воздух и затяните до упора. Летом врежьте в этом месте кран Маевского.
  3. Удаление воздуха из чугунных батарей дачного домика, не оборудованных воздушниками, можно выполнять двумя способами: полной перезаправкой системы либо наращиванием давления (до 2 Бар) с одновременным прогревом. Выкручивать боковые заглушки «на ходу» не рекомендуется, потом их будет сложно запаковать.
  4. Слабая циркуляция и теплоотдача могут быть следствием скопления воздуха в корпусе сетевого насоса. Отверните большой винт, установленный в торце агрегата, на пару оборотов. Когда из-под резинового кольца выступят капли воды, затяните его обратно.



  Совет. Чтобы не сталкиваться с воздушными пробками во время эксплуатации, установите на все радиаторы краны для спуска воздуха. Если толщина металлической стенки не позволяет нарезать 3—4 витка резьбы, наварите сверху бобышку с отверстием требуемого диаметра. В чугунных «гармошках» вентиль заделывается в боковую стальную пробку.

  Фокус с самонарезающим винтом также успешно применяется для неправильно спроектированных магистралей с обращенными кверху либо книзу петлями (например, для обхода дверей и других строительных конструкций). Как убрать воздушный пузырь в неблагополучном месте трубопровода путем закручивания самореза, смотрите на видео:

  Рекомендация. Если вы постоянно стравливаете воздух из системы отопления через батареи и не находите причины завоздушивания, временно поставьте на отопительные приборы автоматические клапаны, пока не разберетесь, в чем дело (возможно, имеет место химическая реакция с выделением кислорода).

  Как часто надо спускать воздух

  Профессиональное мнение на этот счет однозначное, перед началом каждого сезона нужно производить проверку системы на наличие завоздушенности. Есть один нюанс в вопросе, как убрать воздушную пробку, после произведения манипуляций не будет лишним совершить контроль, то есть процесс повторяется два раза. При обнаружении неполадок в магистрали количество спусков может увеличиться, все зависит от скорости устранения появившегося эксцесса.

  Что представляют собой воздухоотводчики


  Для удаления воздуха из радиаторов отопления и других элементов служат краны или клапаны.

  Возможно, использование для стравливания воздуха шаровых кранов — в домах почтенного возраста, они, нередко, установлены на старых чугунных радиаторах.

  Недостаток такого оборудования – низкая пропускная способность.

  При удалении воздуха сливается и значительное количество теплоносителя.

  Потребители используют это свойство для слива горячей воды, для бытовых нужд.

  Более распространены сегодня воздухоотводчики с игольчатым клапаном.

  Игольчатые клапаны с ручным управлением (т.н. краны Маевского) устанавливают для удаления воздушных пробок в радиаторах отопления.

  Они, эффективно, стравливают скопившийся воздух, но за счет малого диаметра калибровочных и сливных отверстий, предотвращают значительные потери теплоносителя.

  Краны Маевского – малогабаритные, удобные для эксплуатации, устройства.

  Их использование при централизованном теплоснабжении , сопряжено с некоторыми проблемами:

  1. в таких системах велика вероятность завоздушивания радиаторов, поэтому пользоваться воздухоотводчиками приходится, сравнительно, часто;



  2. качество и чистота теплоносителя при центральном отоплении оставляют желать лучшего.

     Отверстия кранов засоряются, в результате, их, необходимо, периодически, чистить (чуть ли не ежемесячно);

  3. перебои в работе отопления сопровождаются резкими скачками давления.

     Гидроудары, если устройство не имеет предохранительного клапана, чреваты выходом кранов Маевского (все виды для чугунных радиаторов описаны на этой странице) из строя.

  Автоматического типа

  В автоматических устройствах клапан управляется сигналом датчика. В конструкции устройств применяют датчики поплавкового типа.

  При снижении уровня жидкости до порогового значения, клапан отпирается и стравливает воздух.

  Повышение уровня теплоносителя приводит срабатыванию датчика, и запиранию клапана.

  Такие устройства функционируют без вмешательства человека.

  Производители выпускают автоматические воздухоотводчики горизонтального и вертикального исполнения.

  Производительность этих устройств позволяет устанавливать их на магистралях централизованного отопления, в местах вероятного возникновения воздушных пробок.

  Зарекомендовали себя они и для автономных систем закрытого типа.


  Важно! Автоматические воздухоотводчики чувствительны к качеству и чистоте теплоносителя!

  При централизованном теплоснабжении, наибольшую эффективность демонстрируют многоступенчатые системы обезвоздушивания.

  Они включают автоматические воздухоотводчики, в разных местах на трубопроводах, и краны Маевского, на радиаторах и бойлерах косвенного нагрева (схема подключения к котлу).

  В этом случае, отдельное стравливание воздуха из групп устройств, стояков и т.д. гарантирует, практически, полное его удаление и высокую эффективность теплоотдачи.

  Следует помнить! Использование воздухоотводчиков приводит к дополнительным потерям теплоносителя в ходе обезвоздушивания и повышению давления в магистралях.

  Как происходит образование?

  Правильным запуском отопительной системы является тот, при котором ее наполнение осуществляется через обратную магистраль посредством подпиточного насоса. При заполнении системы через обратную магистраль процесс наполнения выполняется снизу верх, теплоноситель постепенно начинает заполнять все трубопроводы и отопительные приборы, излишний воздух поднимается. В результате его очень легко спустить из системы с помощью воздухосборников, располагающихся в верхних точках.

  Однако процесс, последовательность и некорректный запуск – это далеко не единственная причина того, что образуется воздушная пробка в системе отопления. В процессе работы отопительной системы через фланцевые, резьбовые соединения, а также остальные имеющиеся неплотности подсасывается воздух, что приводит к образованию пробки.

  Причины завоздушивания отопительной системы

  Главной причиной проблем можно считать утечку воды. Даже минимальная потеря жидкости приводит к появлению пузырей в трубах и радиаторах. Прежде чем разбираться, как удалить воздух из системы отопления, нужно понять, из-за каких факторов сложилась предаварийная ситуация.

  Способствовать образованию воздушных прослоек могут:

  1. 1. Перегрев системы до состояния, близкого к закипанию. Обычно это бывает при запуске ее после летнего простоя либо при попытках вывести из ситуации размораживания.
  2. 2.
     Неверный монтаж. Даже если используются качественные элементы, нельзя забывать об уклоне труб. Ровная геометрия здесь вовсе не является помощником.
  3. 3. Чрезмерное выделение пара. Это происходит из-за использования некачественной воды и постоянных серьезных перепадов внутренних и внешних температур.
  4. 4. Ошибки при ремонте, профилактических работах, когда внутрь попадает много воздуха.
  5. 5. Небрежное отношение к заполнению системы жидкостью. Использование свежей воды.
  6. 6. Серьезное падение давления на линии.
  7. 7. Частичная разгерметизация.

  Даже в закрытых индивидуальных коммуникациях полностью избежать завоздушивания нереально. Устранить все негативные факторы изначально невозможно. Но, соблюдая технологию обслуживания сети, можно минимизировать риски, снизить последствия возникновения нештатных ситуаций.

  Причины появления излишнего воздуха

  Причин появления воздуха множество, полностью избежать этого явления довольно сложно. И все же следует изучить факторы, под воздействием которых в отопительной системе образуются воздушные пробки, чтобы минимизировать их воздействие на систему.

  Чаще всего воздух проникает в систему:

  • если отопление изначально было смонтировано неправильно;
  • при несоблюдении правил заполнения отопительного контура водой;
  • если нарушена герметичность соединения отдельных элементов системы;
  • когда в системе отсутствуют или неправильно используются устройства для отвода воздуха;
  • после проведения ремонтных работ;
  • при возмещении потерянного объема теплоносителя с помощью холодной воды.

  Неправильный монтаж отопительной системы приводит к ее завоздушиванию в тех случаях, когда трубы проложены с неправильным уклоном, образуют петли и т.п. Лучше всего отследить такие участки еще на этапе проектирования автономного отопления.

  Заполнение контура водой следует выполнять по принципу: чем больше объем теплоносителя, тем меньше скорость его поступления в систему. Если вода поступает слишком быстро, на определенных участках она может стать спонтанным вариантом гидрозатвора, препятствуя естественному процессу вытеснения воздуха из контура.

  В местах соединения труб и радиаторов нередко возникают протечки. Иногда трещина настолько мала, что вытекающая из нее вода почти сразу же испаряется. Отверстие остается незамеченным, и через него постепенно проникает воздух, который заменяет утраченный объем воды.

  Небольшая щель, через которую вытекает вода, может стать причиной проникновения воздуха в отопительный контур и образования воздушной пробки

  Поскольку тем или иным образом контур все же может оказаться завоздушенным, при проектировании отопления следует предусмотреть установку специальных устройств, предназначенных для спуска воздуха из системы отопления. Если такие воздухоотводчики уже имеются, но не дают желаемого эффекта, возможно, некоторые из них сломаны и требуют замены.

  Бывает и так, что устройства для выведения воздуха неэффективны из-за их неправильной установки или недостаточного количества. Неизбежно попадание воздуха в систему после ее ремонта. В этом случае обязательно придется проводить мероприятия по развоздушиванию.

  Растворенный в воде воздух попадает в отопительную систему во время заполнения контура. При нагреве он выделяется в виде маленьких пузырьков, из которых формируется воздушная пробка

  Если часть объема теплоносителя утеряна, его необходимо восполнить. Свежая вода, в отличие от той, что уже находится в системе, содержит некоторое количество растворенного в ней воздуха. При нагреве он выделяется в виде небольших пузырьков и накапливается, образуя пробки.

  Если в систему долили свежий теплоноситель, через некоторое время не помешает убедиться, что она нигде не завоздушена.

  Как образуется

  При неграмотном заливе теплоносителя (например, с верхней точки) образуется турбулентность: вода стремится вниз, а воздух — вверх. В процессе движения жидкость вытесняет воздух, если есть подходящие неровности внутренней поверхности, он останавливается в них. Постепенно объем застрявшего воздуха растёт.

  Почему важно вовремя избавиться

  Даже небольшое количество воздуха в системе крайне нежелательно, хотя плюс можно найти и здесь: появление пробки — сигнал о неисправности в системе. Но неприятностей намного больше:



  • слабый прогрев радиаторов или его отсутствие;
  • шумы, вибрации — создают ощутимый дискомфорт;
  • сочетание воздуха и горячего теплоносителя ведёт к возникновению нежелательных химических процессов, что приводит к дополнительным наслоениям на внутренних поверхностях;
  • часть химических процессов влечёт за собой повышение кислотности внутри системы, что создаёт условия для коррозии;
  • если в системе действует циркуляционный насос, то его работа может пойти вхолостую, это приведёт к поломке.

  Решаем вопрос, как выгнать воздух из системы отопления



  Отопление частного дома » Монтаж отопления

  В начале отопительного сезона владельцы частных домов и жители верхних этажей городских многоэтажек вынуждены решать непростой вопрос, как выгнать воздух из системы отопления. Потому что проблема завоздушивания нарушает циркуляцию теплоносителя и снижает его продуктивность. Этот факт приводит к получению некачественного обогрева жилья, перерасходу топлива, а иногда и к размораживанию системы.

  Причины образования воздушных пробок

  Избавляемся воздуха в системе

  Почему внутри герметичной системы отопления появляется воздух? Это может произойти из-за:

  1. Несоблюдения норматива направления уклона и мест перегибов магистральных трубопроводов во время монтажных работ.
  2. Неправильного заполнения водой всей системы.
  3. Неплотных соединений различных составных частей и элементов, способствующих засасыванию воздуха из внешней среды.
  4. Некорректной работы воздухоотводников или их отсутствия.
  5. Проведения ремонтных работ по замене стояков, запорных механизмов, отопительных приборов, в результате чего воздух попадает в систему отопления
  6. Использования свежей воды для дозаполнения системы, Холодная вода содержит в своем составе достаточно большое количество растворенного кислорода. При повышении температуры его концентрация в воде значительно уменьшается. Воздух из теплоносителя выделяется мелкими пузырьками, которые поднимаются и собираются воздушной пробкой в крайних верхних точках отопительной системы и радиаторов.

  К чему приводит в системе отопления наличие воздуха

  Воздушные пробки в радиаторах приводят к неравномерному разогреву поверхностей батарей. Верхняя холодная часть радиаторов при теплой нижней зоне, указывают на то, что они полностью не заполнены теплоносителем. Поэтому радиаторы отопления не отдают достаточного количества тепла во внутренний объем помещения.

  При движении теплоносителя в системе отопления, образовавшиеся завоздушины, способствуют вибрации труб и возникновению специфических неприятных звуковых эффектов в радиаторах в виде шума, треска или клокотания.

  Воздух в своем составе имеет кислород и углекислый газ, способствующие распаду растворенных в воде гидрокарбонатов магния и кальция, а также образованию углекислоты. В результате действия повышенных температур, гидрокарбонатные соединения превращаются в известковый каменный налет, а углекислота приводит по истечении некоторого времени к коррозии металла.

  Наличие воздуха в отопительной системе вызывает нарушение и в работе основного циркуляционного насоса. При нормальном функционировании системы, подшипники скольжения на валу насоса постоянно находятся в водной среде. При образовании воздушных пробок, они подвергаются эффекту «сухого трения», а выделяющееся при их работе тепло, может повредить скользящие кольца или вывести из рабочего состояния вал.

  Поэтому, после летнего сезона при запуске насоса обязательно необходимо произвести удаление воздуха из системы отопления.

  Виды воздухоотводчиков и места их установки

  Для сброса воздуха из отопительной системы существует несколько разновидностей специальных клапанов в виде ручных или автоматических воздухоотводчиков. Рассмотрим каждый из них более подробно.

  Кран Маевского

  Согласно государственной системе стандартизации ручные краны Маевского называют игольчатыми радиаторными воздушными клапанами. Они изготавливаются из латуни, имеют надежную и простую конструкцию, применяются для развоздушивания отопительной системы.

  Сегодняшний рынок предлагает несколько видов этих кранов, что позволяет каждому домовладельцу выбрать для своей отопительной системы наиболее удобный вариант. Традиционная классическая конструкция этого воздушного клапана имеет две основные детали:

  1. Корпус.
  2. Винт конической формы.

  Кран Маевского

  Благодаря калибровке, все элементы клапана плотно располагаются относительно друг друга, что обеспечивает надежное удерживание теплоносителя. Воздух из радиатора стравливается через отверстие в боковой зоне корпуса. В зависимости от конструктивного исполнения, кран Маевского открывается:

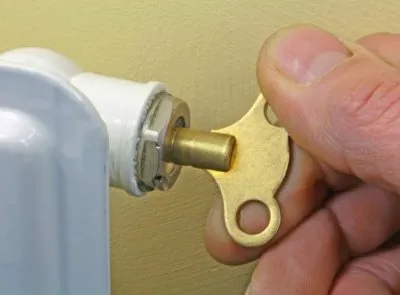

  • рукой;
  • отверткой;
  • специальным ICMA ключом.

  Запуск системы отопления после ее монтажа предусматривает ее обязательное развоздушивание.

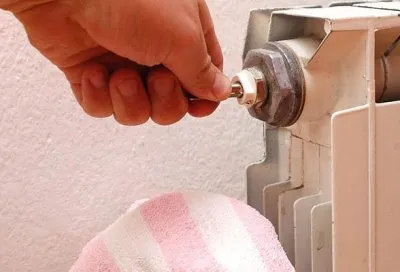

  Как убрать воздух при помощи ручного крана Маевского

  До проведения работ по удалению воздуха, нужно подготовить соответствующие инструменты, тряпку и емкость для сбора воды, чтобы не залить пол.

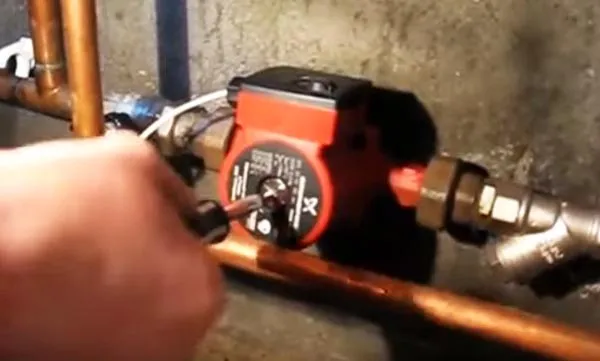

  1. Если в автономной системе отопления встроен циркуляционный принудительный насос, его необходимо отключить на время проведения процедуры стравливания воздуха.
  2. Затем на один оборот, очень медленно отверткой, нужно провернуть кран против часовой стрелки. Воздух с шипением начнет выходить из радиатора.
  3. Кран можно будет плотно закрыть после того, как перестанет выходить воздух, а из отверстия начнет вытекать вода.

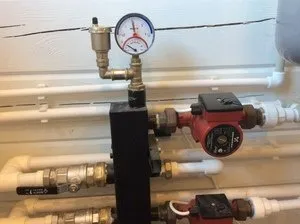

  Автоматический воздухоотводчик

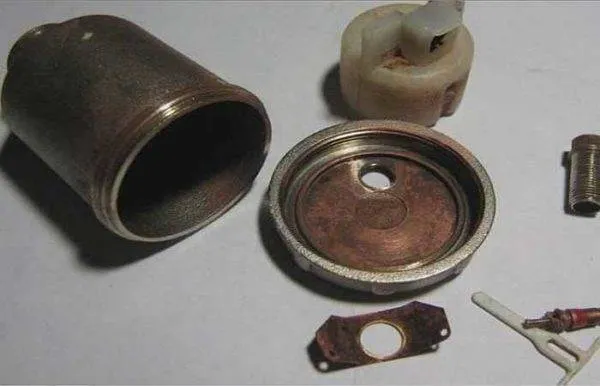

  Устройство автоматического воздухоотводчика

  Автоматический воздухоотводчик представляет собой устройство поплавково-клапанного типа, которое самостоятельно производит спуск воздуха из системы отопления. Его конструкция представлена:

  • латунным корпусом;
  • поплавком;
  • шарнирным рычагом;
  • выпускным клапаном.

  При этом для предотвращения утечки воды, автоматические воздухоотводчики обустраиваются винтовыми запорными колпачками. Для предотвращения внешнего загрязнения выпускной клапан обустраивается подпружинным защитным колпачком.

  Система автоматического воздухоотводчика работает таким образом. При отсутствии воздуха его поплавок удерживает выпускной клапан закрытым. По мере аккумулирования воздуха в поплавковой камере, происходит опускание поплавка, который открывает выпускной клапан. После того, как воздух выходит из камеры, поплавок снова поднимается под действием рычага и закрывает выпускной клапан.

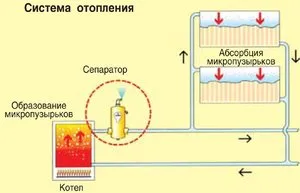

  Сепаратор воздуха

  Сепараторы воздуха устанавливаются в больших отопительных автономных системах. Принцип их работы заключается в отборе воздуха из воды с последующей его конвертацией в пузыри и дальнейшим удалением.

  Сепараторы воздуха зачастую выпускаются в одном корпусе с сепараторами шлама. Такой тандем позволяет экономить место и дополнительно улавливать примеси:

  Сепараторы воздуха состоят из металлического цилиндра, обустроенного сверху воздухоотводом, а снизу вентилем, через который сбрасывается шлам. Внутри цилиндра находится специальная трубка, в которой напаяна металлическая сетка.

  Вода из системы отопления, проходит через эту сетку. Именно сетка создает вихревые потоки теплоносителя, которые способствуют торможению и подъему мелких пузырей воздуха вверх. Таким образом, сепарированный воздух выходит через воздушную камеру.

  Образовавшиеся частицы грязи, можно удалить через нижний сливной кран.

  Устанавливаем клапана для сброса воздуха

  Для отвода воздуха из отопления на радиаторах ставят воздухоотводчики — ручные и автоматические воздушные клапана. Их называют по-разному: спускник, воздухосбросник, спускной или воздушный клапан, воздушник и т.п. Суть от этого не меняется.

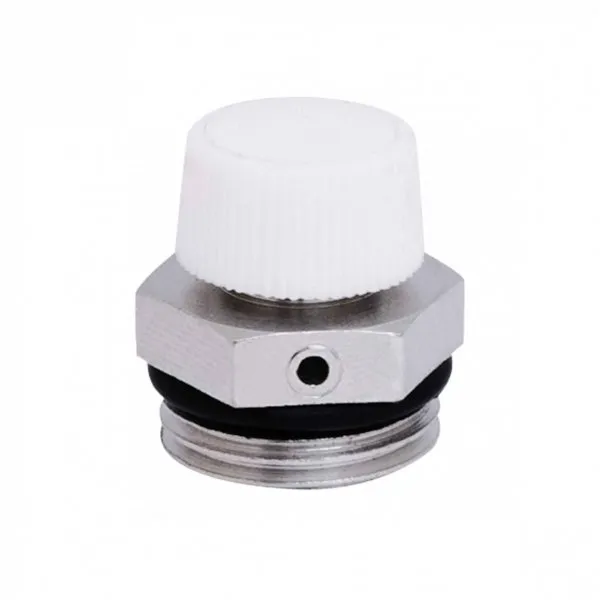

  Воздушный клапан Маевского

  Это небольшое устройство для стравливания воздуха из радиаторов отопления вручную.  Устанавливается оно в верхний свободный коллектор радиатора. Есть разных диаметров под разное сечение коллектора.



  Ручной воздухоотводчик — кран Маевского

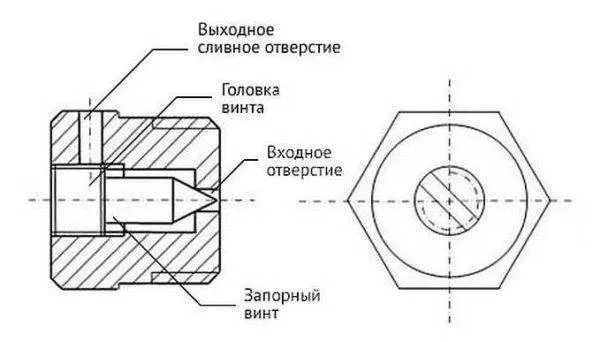

  Представляет собой металлический диск со сквозным отверстием конической формы. Это отверстие закрывается винтом конусообразной формы. Выкручивая винт на несколько оборотов, предоставляем возможность воздуху выйти из радиатора.



  Устройство для отвода воздуха из радиаторов

  Для облегчения выхода воздуха перпендикулярно к основному каналу сделано дополнительное отверстие. Через него собственно, воздух и выходит. Во время развоздушивания при помощи крана Маевского, направьте это отверстие вверх. После этого можно винт откручивать. Откручивайте на несколько оборотов, сильно не выкручивайте. После того, как прекратиться шипение, винт возвращаете в исходное положение, переходите к следующему радиатору.

  При пуске системы может потребоваться обход всех воздухосборников по нескольку раз — пока воздух вообще перестанет выходить. После этого радиаторы должны греться равномерно.

  Автоматический клапан сброса воздуха

  Эти небольшие устройства ставятся как на радиаторы, так и в других точках системы. Отличаются они тем, что позволяют стравливать воздух в системе отопления в автоматическом режиме. Чтобы понять принцип работы рассмотрим строение одного из автоматических воздушных клапанов.

  Принцип работы автоматического спускника такой:

  • В нормальном состоянии теплоноситель заполняет камеру процентов на 70. Поплавок находится вверху, поджимает шток.
  • При попадании в камеру воздуха, теплоноситель вытесняется из корпуса, поплавок опускается.

  • Он давит выступом-флажком на жиклер, отжимая его.

  • Отжатый жиклер открывает небольшую щель, которой достаточно для выхода воздуха, который скопился в верхней части камеры.
  • По мере выхода воды корпус воздухоотводчика заполняется водой.
  • Поплавок поднимается, освобождая шток. Он за счет пружины возвращается на место.

  По этому принципу работают разные конструкции автоматических воздушных клапанов. Они могут быть прямыми, угловыми. Ставятся в наивысших точках системы, присутствуют в группе безопасности. Могут быть установлены в выявленных проблемных местах — где трубопровод имеет неправильный уклон, из-за чего там скапливается воздух.

  Вместо ручных кранов Маевского можно поставить автоматический спускник для радиаторов. По размерам он лишь чуть больше, но работает в автоматическом режиме.



  Автоматический воздушный клапан для отвода воздуха

  Чистка от солей

  Основная беда автоматических клапанов для сброса воздуха из системы отопления — отверстие для отвода воздуха часто зарастает кристаллами соли. В этом случае или воздух не выходит или клапан начинает «плакать». В любом случае требуется его снять и прочистить.



  Автоматический воздухоотоводчик в разобранном виде

  Чтобы это можно было делать без остановки отопления, ставят автоматические воздушные клапана в паре с обратными. Первым монтируют обратный клапан, на него — воздушный. При необходимости автоматический воздухосборник для системы отопления просто откручивают, разбирают (откручивают крышку), чистят и собирают снова. После этого устройство снова готово стравливать воздух из системы отопления.

  Методы удаления воздуха

  Существуют системы отопления с принудительной и естественной циркуляцией теплоносителя. В первом случае жидкость течёт с помощью циркуляционного насоса, а во втором благодаря определённому наклону труб и давлению в них.

  Системы с естественной циркуляцией

  Для вывода воздуха из системы этого типа используется расширительный бачок. Он устанавливается в наивысшей её точке. Большая часть воздуха самостоятельно выводится через него при нагреве теплоносителя. Если же воздушные пробки всё равно остались, то многие специалисты рекомендуют увеличить количество жидкости в системе, открыв при этом воздухоотводчики. Тем самым теплоноситель сам вытеснит движением и давлением воздух из сети.

  Системы с принудительной циркуляцией

  В системах с циркуляционным насосом трубы и радиаторы расположены ровно и без уклона. Для вывода из них воздуха используются воздухоотводчики. Их всегда монтируют на перегибах и в наивысших её точках, так как именно там и происходит скопление газов.

  Обратите внимание! Если с помощью воздухоотводчиков не удаётся выгнать воздух из системы, то необходимо слить весь теплоноситель и заново заполнить её.

  Заливать теплоноситель в систему нужно медленно, так как из-за быстрого наполнения образуются пузырьки с воздухом. Одновременно с этим нужно удалять воздух из радиаторов и других элементов. Чем протяжённее система, тем дольше её заполняют теплоносителем. Если к сети отопления подключен тёплый пол, то установка воздухоотводчиков обязательна, так как часто трубы расположены на разной высоте. Также нужно постоянно следить за количеством теплоносителя в системе, чтобы исключить возможность попадания в неё воздуха.

  Способы устранения воздушных прослоек

  Смесь воздуха и воды опасна для сети. Она способствует процессам ржавления, образованию известкового налета. Не выдержать воздействие агрессивной среды может даже и газовый котел, поэтому своевременное удаление воздуха из системы отопления частного дома является важным делом.

  Чтобы избавиться от пузырей в коммуникациях, можно стравить воздух. Следует учитывать некоторые особенности:

  1. 1.
     Сначала нужно попытаться хорошо прогреть систему. Когда это не помогает, воздух придется вытравить.
  2. 2. Если даже на сети установлены краны Маевского или другие отводчики, действовать нужно аккуратно. Ослаблять винт следует постепенно, обязательно подставив под слив банку или ведро.
  3. 3. Стравливание сопровождается сначала шипением и брызгами, затем носитель начинает течь более свободно. Как только это произойдет, процесс необходимо прекратить.
  4. 4. Если пузырь обнаружен в отдалении от клапана, нужно открыть тот кран, который находится ближе к проблемному месту. Прослойку нужно продавить в сторону отводчика, добавляя в сеть воду.
  5. 5. Когда проблемными являются несколько мест, но и кранов стоит не один и не два, отводчики открывают строго по очереди, двигаясь от входа сети в помещение.
  6. 6.
     При котловом отоплении выпустить воздух сначала нужно из ближайших к котлу элементов, а самые дальние и высокие по отношению к нему оставить напоследок.
  7. 7. Если отводчики Маевского отсутствуют, нет даже вентилей, то откручивать придется заглушки радиатора. Делать это нужно еще аккуратнее, ибо давление может их просто вышибить. Тогда вместо одной проблемы возникнет другая — квартиру может залить. Сброс необходимо осуществлять до прекращения шипения. Затем винт надо сразу же завернуть до упора.
  8. 8. При успешно осуществленном процессе трубы прогреются в течение максимум получаса. Когда этого не происходит, работу нужно повторить и не только стравить воздух, но и спустить побольше воды.

  Когда удалить пробку не получается, либо же ее ликвидация не привела к улучшению работы отопления, систему нужно чистить.

  Как определить место, в котором появился воздух

  Самый простой метод обнаружения пробки — на слух. Нужно осторожно простучать батарею — пустое пространство будет отзываться звонче.

  Предварительно можно найти подозрительные места по степени нагрева: там, где теплоноситель не проходит, будут участки с низкой температурой

  Оба способа не отличаются точностью. Теплоноситель может не пройти по причине затора из грязи и ржавчины. Эта проблема решается промывкой.

  Видимые признаки появления пробок

  Выгнать воздух из системы отопления необходимо, когда радиаторы не способны прогреть помещение, их элементы и трубы остаются холодными, тогда как подача носителя соответствует норме. Но правильно будет не откладывать принятие мер до явных проявлений сбоя, а проводить профилактику хозяйства накануне каждого осенне-зимнего сезона. Это касается как многоквартирных жилых домов, так и индивидуальных строений.



  Если же сбой произошел во время отопительного периода, распознать, что в нем повинно завоздушивание, можно по таким признакам:

  1. 1. Батарея прогревается частями, неравномерно. Чаще всего более холодным оказывается верх радиатора, хотя бывают и исключения.
  2. 2. Подводящие трубы становятся в отдельных местах теплыми, а в других — холодными.
  3. 3.
     Система начинает шуметь, бурлить. Это явное проявление наличия в ней воздушных пузырей, которые создают препятствия для прохождения носителя тепла. Обычно он идет беззвучно.
  4. 4. Элементы конструкции вибрируют, дребезжат. В таком случае проблема уже перезрела, меры по ее устранению нужно применять незамедлительно.
  5. 5. При простукивании некоторые элементы сети дают более звонкий отклик, присущий пустоте.
  6. 6. В металле появляются протечки, образуются небольшие отверстия.

  Помимо необеспечения жилого, офисного, торгового помещения теплом, завоздушивание сети приводит и к ее быстрому износу. Возникает так называемое сухое трение, в условиях которого повреждаются элементы системы. Это еще один аргумент за то, что коммуникации нужно постоянно поддерживать в нормальном состоянии.

  Как спустить воздух в многоквартирном доме

  Спуск воздуха можно произвести следующими способами.

  Перепускание стояка на сброс



  Выполняется сотрудниками ЖКХ. Для спуска воздуха устанавливаются устройства на верхних этажах.

  Если воспользоваться ими не удаётся (квартира закрыта, никого дома нет), можно осуществить перепуск из подвала — для двухтрубной системы.

  На стояках должны быть предусмотрены сбросники. Они располагаются после вентилей. При наличии следует запастись шаровым краном с диаметром, как у заглушки.

  Процесс:

  • Стояки перекрываются (вентилями).
  • На одном из них очень медленно и осторожно откручивается заглушка. Не более 1—2 оборотов, так, чтобы почувствовать напор воды. Прежде чем крутить дальше, надо подождать, пока напор спадёт.
  • На место заглушки вкручивается шаровой кран с уплотнением.
  • Установленный сбросник открывается полностью, затем подаётся вода на второй.

  Для успешного результата нужно заранее посмотреть, как выполнена схема разводки теплоцентрали дома.

  Оптимально, если радиаторы по ходу контура находятся на подающем стояке, тогда установка второго со сбросником на обратку решит проблему: воздуха не будет. Когда отопительные приборы распределены по двум стоякам, гарантии стопроцентного результата нет.

  Если проблема не решена, производятся те же действия в противоположном направлении. Для этого шаровой кран переставляется на второй стояк.

  Важно! Винтовые вентили не переносят направления тока воды, не соответствующего стрелкам на корпусе. Если это так, то придётся сбрасывать систему целиком.

  Обычная схема организации отопления — нижняя. Трубопроводы, прямой и обратной подачи, находятся в подвале. Соединение между ними осуществляется через перемычку, на последнем этаже.

  Как прогнать пробку с помощью крана Маевского

  Устройство цилиндрической формы небольшого размера. Устанавливается на радиаторе сверху, если для этого есть место в нише. В одноэтажных домах им оснащаются все радиаторы.



  Фото 1. Кран Маевского для развоздушивания радиаторов модели 1/2 SL №430, оснащен уплотнительным кольцом, производитель — «SL».

  Если система вертикальная, то устройство устанавливается на последнем этаже, чтобы освобождать от воздуха сразу весь стояк.

  Дополнительно кран Маевского устанавливают на нагревательные приборы, расположенные ниже общей нижней точки подключения к стояку. Иногда — на полотенцесушитель в ванной комнате. Его ставят вертикально через тройник, который позволяет поменять расположение оси устройства.

  Кран Маевского очень прост в эксплуатации: для выхода воздуха кран открывается, затем закрывается. Если это не решило проблему нагревания радиатора, то его придётся прочищать.



  • Перед выпуском воздуха отключается циркуляционный насос, если ток воды принудительный.
  • Все предметы, находящиеся близко к радиатору, отодвигаются.
  • Под клапан ставится таз или ведро.
  • Отвёрткой или ключом начинают поворачивать до появления шипящего звука.
  • Когда показалась вода, кран закрывают.

  Убрать с помощью обычного вентиля

  Вентили должны находиться в самых высоких точках контура. Спуск воздуха происходит по тому же алгоритму, что и с краном Маевского.

  Источники

  • https://fugar-kamin.ru/truby/kak-prosto-i-bystro-vygnat-vozdushnuyu-probku-v-sisteme-otopleniya.html
  • https://m-strana.ru/articles/zavozdushivanie-sistemy-otopleniya/
  • https://kotle.ru/otoplenie/vozdushnaya-probka
  • https://ru-canalizator.com/vodosnabzhenie/avtonomnoe/vozdushnuyu-probku.html
  • http://teplosten24.ru/vozdushnye-probki-v-sisteme-otopleniya.html
  • https://gscomplect.com/kak-prodavit-vozdushnuyu-probku-v-sisteme-otopleniya/
  • https://vse-otoplenie.ru/kak-vygnat-vozdusnuu-probku-iz-sistemy-otoplenia-sposoby-izbavitsa-ot-problem-v-trubah-i-batareah
  • https://kachestvolife.club/otoplenie/kak-ubrat-vozdushnuyu-probku-iz-sistemy-otopleniya

  Можно ли использовать насос в открытой системе отопления?




  Да, можно использовать насос в открытой системе отопления. Однако, перед установкой насоса необходимо убедиться, что он соответствует требованиям системы отопления и не вызовет проблем с ее работой.

  Открытая система отопления представляет собой систему, в которой вода циркулирует внутри системы с постоянным контактом с воздухом. Насосы используются для ускорения циркуляции воды в системе и увеличения скорости потока воды через отопительные приборы.

  При использовании насоса в открытой системе отопления необходимо учитывать следующие факторы:

  1. Работа насоса может привести к возникновению пузырьков воздуха в системе, что может привести к уменьшению эффективности отопления. Поэтому насос должен быть правильно установлен и настроен, чтобы избежать образования пузырьков воздуха.

  2. Насос должен быть выбран в соответствии с потребностями системы отопления и ее параметрами, такими как диаметр трубопроводов, скорость потока воды и давление в системе.

  3. Насос должен быть совместим с материалами трубопроводов и отопительных приборов, чтобы избежать коррозии и других проблем.

  4. Насос должен быть правильно подключен к системе, чтобы избежать утечек и других проблем.

  В целом, использование насоса в открытой системе отопления возможно, но необходимо учитывать требования системы и правильно выбрать и установить насос.

Видео. Как залить охлаждающую жидкость и выгнать воздух из системы охлаждения?
