Размеры мансардных окон — информация о размерах окон для мансарды

Параметры мансардных окон:

Мансардные окна соответствуют основным размерам, предусмотренным Международной организацией по стандартизации (ISO) и ГОСТ 11214-2003 (Блоки оконные деревянные с листовым остеклением).

  • ширина оконного блока (В);
  • высота оконного блока (Н).

Единицы измерения параметров окон – миллиметры (мм).
Дополнительно:

Окна, которые предназначены для монтажа на мансардах, подразделяются на следующие основные конструкционные типы:

  • среднеповоротные: наиболее популярная конструкция, в центральной части встроены фрикционные петли, чтобы створку можно было вращать на 180 (°) и оставлять в различных позициях наклона, такие модели монтируются как на стропилах, так и на обрешётке, высота установки окна – 1300 (мм) от пола;
  • с приподнятой осью поворота створки: петли смещены выше центральной оси, что позволяет выпускать модели высотой свыше 2000 (мм), для удобного мытья стеклопакета створку можно фиксировать в положении наклона 160 (°), окно монтируется на высоте 1100 (мм) от пола;
  • панорамные двустворчатые окна с приподнятой осью поворота створки: конструкция состоит из двух створок, нижняя створка (неподвижная ударостойкая) располагается на высоте 700 (мм) от пола, ось поворота верхней створки расположена выше центральной оси, подобное размещение петель позволяет выпускать модели высотой свыше 2500 (мм);
  • с комбинированной системой открывания: конструкция объединяет два способа открывания, управление окном осуществляется одной ручкой, а смена режимов открывания выполняется переключателем, при среднеповоротном режиме угол вращения створки составляет 180 (°), при подвесном режиме створки по верхней оси открываются на угол до 35 (°).

Помимо основных моделей мансардных оконных блоков, также производятся следующие конструкции окон: эвакуационные, карнизные, распашные, окна-балконы.

Важно: выбирая мансардное окно по длине учитывается угол наклона крыши — чем угол больше, тем окно должно быть короче (и наоборот), например, если угол наклона 35 (°), то окна следует выбирать в пределах 1600 (мм) длиной, при уклоне 70 (°) длина окон не должна превышать 1200 (мм).

Ширина окон для мансард зависит от того, на каком расстоянии друг от друга находятся стропила кровли.

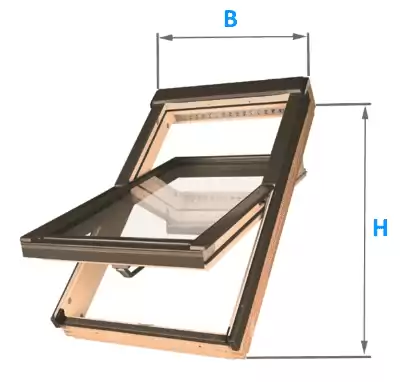

Общий вид Общие характеристики мансардных окон В
Ширина оконного блока в (мм)		 Н
Высота оконного блока в (мм)		 α
Угол наклона крыши мансарды в (°)

(Окна мансардные)

 от 550 (мм) до 1140 (мм) от 780 (мм) до 1600 (мм) от 15 (°) до 90 (°)
Тип
Условный тип окна		 В (мм)
Ширина оконного блока в (мм)		 Н (мм)
Высота оконного блока в (мм)
Тип 1 550 780
Тип 2 550 980
Тип 3 660 980
Тип 4 660 1180
Тип 5 780 980
Тип 6 780 1180
Тип 7 780 1400
Тип 8 780 1600
Тип 9 940 1180
Тип 10 940 1400
Тип 11 1140 1180
Тип 12 1140 1400

Как открыть окно на мансарде?


Открытие окна на мансарде может зависеть от типа мансарды и доступных вариантов установки окон. Вот несколько шагов, которые могут помочь вам открыть окно на мансарде:

  1. Определите тип окна, которое вы хотите установить на мансарде. Наиболее распространенными являются окна-чердачные, которые открываются вверх, и мансардные окна, которые открываются наружу.

  2. Изучите доступные опции установки окон на вашей мансарде. Это может включать в себя установку окон в наклонную крышу, стену или в существующий отверстие.

  3. Следуйте инструкциям производителя, чтобы правильно установить выбранное вами окно. Обычно это включает в себя измерение отверстия, установку обрамления и установку самого окна.

  4. Проверьте, чтобы окно было правильно установлено и надежно закреплено. Убедитесь, что оно легко открывается и закрывается, и что все фурнитуры, такие как ручки и замки, работают должным образом.

Если установка окна на мансарде кажется сложной, рекомендуется обратиться к специалистам по установке окон или квалифицированным ремонтным службам.
