Размеры оконных проемов: стандартные измерения окон
Размеры окон — методика подбора с учетом площади и угла падения солнечных лучей
При планировании и возведении зданий необходимо соблюдать установленные строительные нормы и правила для размеров оконных проемов. Эти нормативы играют важную роль, обеспечивая условия долгосрочной, безопасной и гармоничной работы окон.
И если в многоквартирных типовых проектах все нюансы по окнам учтены, то при частном строительстве и самостоятельном планировании следует процессу выбора оптимального размера окна уделить особое внимание. Например, если проемы в доме будут меньше положенных габаритов, то во внутренние помещения будет поступать недостаточно света. А при превышении максимально допустимых габаритов возрастает вероятность того, что конструкция не выдержит ветровой нагрузки или даже собственного веса.
В данном обзоре рассмотрены основные требования и рекомендации по выбору оптимальных размеров окон для конкретных помещений. Также приведены примеры расчета с учетом угла падения солнечных лучей.
по ГОСТ
Все основные требования к габаритам конструкций отображены в действующих государственных стандартах.
Стандартные размеры одностворчатых окон по ГОСТ:
Размер проема, мм | Размер окна, мм | ||
Высота | Ширина | Высота | Ширина |
500 | 500 | 470 | 470 |
600 | 600 | 570 | 570 |
600 | 900 | 570 | 870 |
900 | 600 | 870 | 570 |
900 | 900 | 870 | 870 |
1200 | 600 | 1170 | 570 |
1200 | 900 | 1170 | 870 |
1350 | 600 | 1320 | 570 |
1350 | 900 | 1320 | 870 |
1500 | 600 | 1470 | 570 |
1500 | 900 | 1470 | 870 |
Стандартные размеры двухстворчатых окон по ГОСТ:
Размер проема, мм | Размер окна, мм | ||
Высота | Ширина | Высота | Ширина |
600 | 1200 | 570 | 1170 |
900 | 1200 | 870 | 1170 |
900 | 1350 | 870 | 1320 |
900 | 1500 | 870 | 1470 |
1000 | 1000 | 970 | 970 |
1200 | 900 | 1170 | 870 |
1200 | 1000 | 1170 | 970 |
1200 | 1200 | 1170 | 1170 |
1200 | 1350 | 1170 | 1320 |
1200 | 1500 | 1170 | 1470 |
1350 | 1000 | 1320 | 970 |
1350 | 1200 | 1320 | 1170 |
1350 | 1350 | 1320 | 1320 |
1350 | 1500 | 1320 | 1470 |
1500 | 1200 | 1470 | 1170 |
1500 | 1350 | 1470 | 1320 |
1500 | 1500 | 1470 | 1470 |
Стандартные размеры трехстворчатых окон по ГОСТ:
Размер проема, мм | Размер окна, мм | ||
Высота | Ширина | Высота | Ширина |
1200 | 1800 | 1170 | 1770 |
1200 | 2100 | 1170 | 2070 |
1350 | 1800 | 1320 | 1770 |
1350 | 2100 | 1320 | 2070 |
1500 | 1800 | 1470 | 1770 |
1500 | 2100 | 1470 | 2070 |
Приведенные габариты совпадают с размерами стандартных оконных проемов, используемых при проектировании зданий.
Оптимальные габариты и конструкция окон
Максимальная ширина окон по нормам не должна превышать 2670 мм (с допустимой высотой 2070 мм). А при увеличении высоты проема до 2750 мм (соответствии с ГОСТ 23166-99) ширина окна не может быть более 1770 мм.
Количество створок в оконном блоке определяется эксплуатационной целесообразностью и требованием стандартов:
- Вес одного элемента не может превышать 80-100 кг.
- Максимальная площадь элемента – 2,5 м².
В многоквартирных домах обычно устанавливают дух или трехстворчатые окна и балконный блок (как правило — это дверь и глухое окно). Блоки делятся таким образом, чтобы соседние участки выглядели симметрично. Также, нужно учитывать возможность легкого доступа к отдаленным зонам стеклопакетов для периодической очистки с обратной стороны. Если при стандартной высоте ширина конструкции превышает полтора метра, для удобного обслуживания рекомендуется делить блок на 3 створки.
Увеличение массы активных створок негативно сказывается на работе и долговечности фурнитуры, так как на нее оказываются повышенные нагрузки. Идеальной пропорцией для окна считается прямоугольник с соотношением ширина и высота 8 × 13. Такая конструкция удобна в эксплуатации, и не создает лишней нагрузки на фурнитуру.
Размеры оконных проемов в частном строительстве
Габариты окон в частном строительстве определяются с учетом нескольких факторов:
- Угла попадания прямых солнечных лучей в комнату.
- Площади пола помещения.
- Высоты от пола.
Проемы в жилых помещениях должны быть не менее 14-17% от площади пола. Если расчетная величина превышает нормы ГОСТ, то необходимо установить несколько отдельных оконных блоков.
Высота окна от пола определяется функциональными особенностями эксплуатации:
- В гардеробной ≈ 1750 мм.
- В ванной и санузле ≈ 1300 мм.
- На кухне – от 900 мм.
- В жилых комнатах ≈ 800 мм.
- В мансарде ≈ 1000 мм.

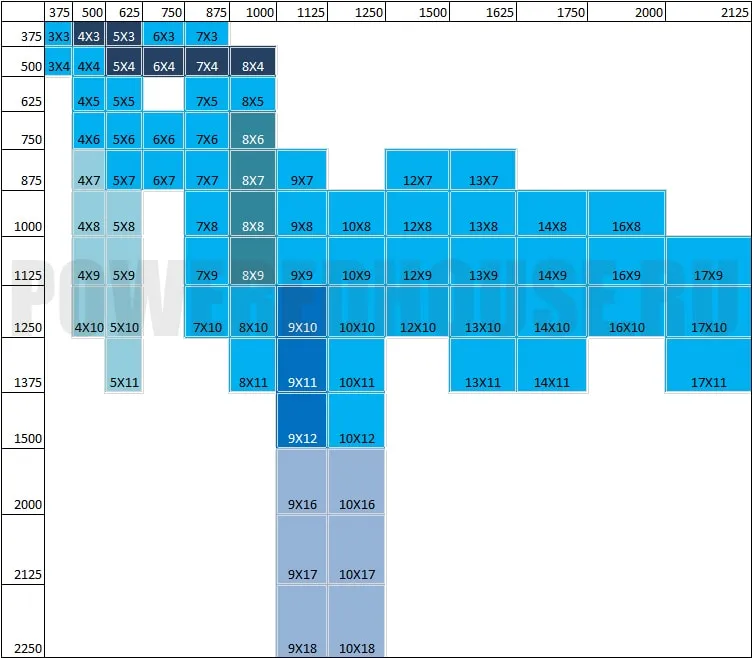

Таблица размеров окон:
Для получения размеров, необходимо данные из таблицы умножать на 125 мм. Например, окно 4X5 = 4 × 125 X 5 × 125 = 500 мм X 625мм. | |
Предпочтительные размеры подвальных окон | |
Размеры, предпочтительные для окон в постирочных | |
Предпочтительные размеры для створок | |
Предпочтительные размеры для окон | |
Предпочтительные размеры для дверей-окон | |
Размеры окон |
Для подсобных помещений, кухни и жилых комнат требования по габаритам отличаются. Самые большие оконные блоки должны быть в гостиной, спальне и детской. Для подсобных помещений размеры можно уменьшить.
При проектировании домов для постоянного проживания размеры окон не зависят от конструктивного материала стен. То есть, для деревянного дома используются те же принципы подбора, что и для кирпичного коттеджа. Если в доме не планируется проживание на постоянной основе, то можно не придерживаться строго норм освещения, но при этом нужно не превышать максимальные значения, которые указаны в ГОСТ.
Расчет размера окна с учетом угла падения солнечных лучей
Поскольку окнам важно обеспечить в доме необходимую норму дневного света, то очень важно подобрать конструкцию нужного размера. Для этого имеется таблица расчета на основе следующих характеристик:
- Площади помещения.
- Требуемой степени освещенности.
- Архитектурных особенностей.
Самым комфортным для человека является такое освещение, при котором ширина окон составляет не менее 55% от ширины всего помещения. Если площадь остекления составляет не менее чем 10-12,5% от всей площади комнаты, то освещенность будет недостаточной. Частично вопрос недостаточной освещенности решается заданием оптимального угла рассвета на откосах.

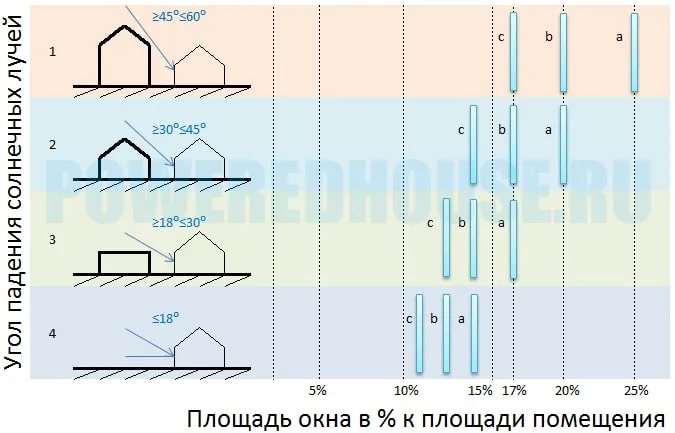

Пример расчета площади остекления с учетом угла падения солнечных лучей:
Чем больше угол падения солнечных лучей, тем больше должны быть окна. Это обусловлено тем, что чем ближе стоят соседние дома и чем они выше, тем больше угол падения и меньше естественного освещения. Недостаточная освещенность должна компенсироваться большими размерами окна. |
Требуемый размер окна жилой комнаты определяется в зависимости от площади пола. Так, при угле падения 18 — 30° (1) значение 17% означает, что площадь окна (a) равна 17% от площади пола. В комнате площадью 18 м² площадь окна должна быть 18 × 0,17 = 3,06 м². |
b — требуемый размер окна кухонь. |
c — требуемый размер окна для других помещений. |
Краткий итог. Размер окна для каждой комнаты и помещения подбирается с учетом цели строения, месторасположения и оптимального уровня освещенности.
Сколько стоит установка пластиковых окон в деревянном доме?
Стоимость установки пластиковых окон в деревянном доме зависит от нескольких факторов, включая размер и количество окон, тип профиля, стеклопакета, фурнитуры, а также сложности установки.
Обычно, стоимость установки одного стандартного пластикового окна в деревянном доме может варьироваться от 6 000 до 15 000 рублей, в зависимости от региона, компании-поставщика и других факторов. Если установка окон требует дополнительных работ, например, замены откосов, монтажа подоконников или отделки, стоимость может быть выше.
Чтобы получить более точную информацию о стоимости установки пластиковых окон в вашем конкретном случае, рекомендуется обратиться к специалистам, провести замеры оконных проемов и получить индивидуальный расчет стоимости работ.
