Размеры подвесных потолков Армстронг — технические параметры, виды и способы монтажа

Армстронг предлагает разнообразие вариантов стилей, текстур и цветов для своих подвесных потолков. Технические характеристики такого потолка зависят от параметров его структурных элементов. Стандартный набор включает металлическую рейковую систему, которая закрепляется на стенах и потолочных подвесах, декоративные плиты или панели, а также отделочные молдинги для плавных соединений между плитами, рейками и стенами.

Подвесной потолок Армстронг: технические характеристики

Удобства использования подвесного потолка Армстронг

Содержание материала

• Удобства использования подвесного потолка Армстронг
• Характеристики плит и панелей Армстронг
  • 2.1 Цены на потолок «Армстронг»
• Характеристики подвесной системы Армстронг
  • 3.1 Цены на подвесной потолок
• Характеристики металлической подвесной системы Армстронг
• Установка подвесного потолка Армстронг
  • 5.1 Цены на потолочный каркас
  • 5.2 Видео — Сборка подвеса
  • 5.3 Цены на потолочные профили
• Уход за подвесным потолком Армстронг
  • 6.1 Цены на молдинги
  • 6.2 Видео — Монтаж подвесного потолка Армстронг

Подвесной потолок относится к модульной системе, когда потолочные плиты представляют собой сменные модули, что позволяет легко заменять их в установленном металлическом каркасе. При этом скрываются все дефекты истинной поверхности, а сам подвесной потолок обычно не требует покраски и какого-либо ухода. Благодаря модульной системе в отдельные модули вместо потолочных плит можно вмонтировать светильники, а также конструкционные элементы систем пожаротушения и сигнализации. При этом остается возможность дизайна помещения с использованием комбинации различных плит.

В межпотолочном пространстве легко размещаются вентиляционные и водопроводные трубы, электрические провода, кабели и прочие инженерные коммуникации, что делает такие потолки особенно популярными в офисных помещениях.

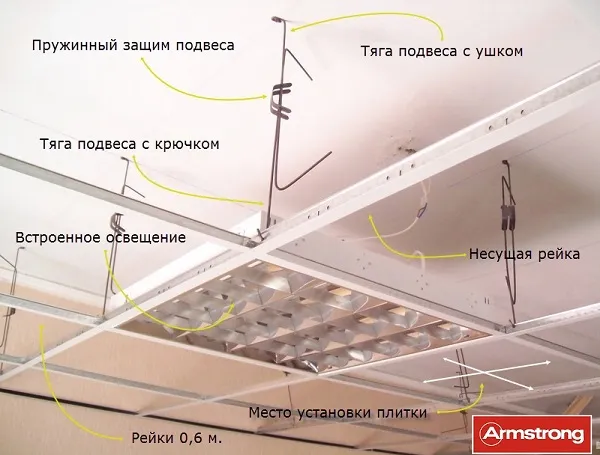

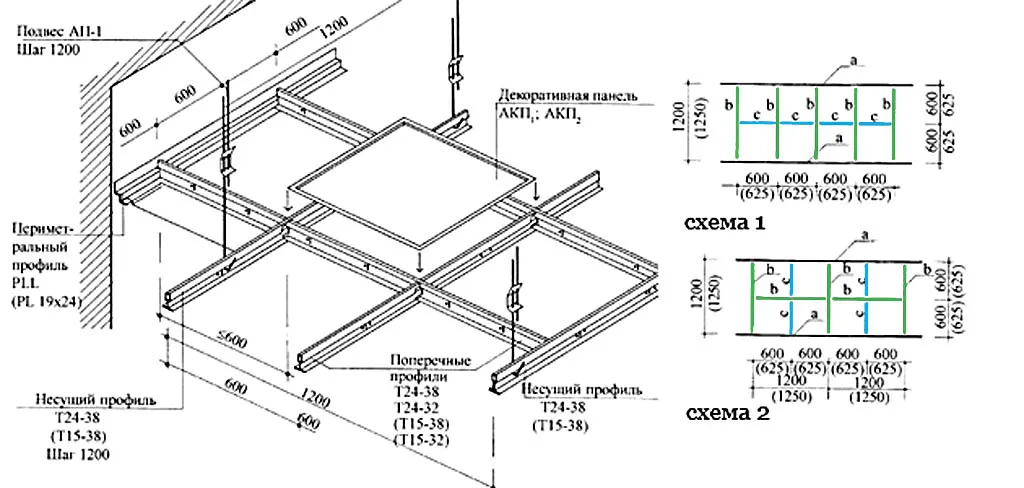

Устройство подвесной конструкции потолка Армстронг

Характеристики плит и панелей Армстронг

Многие виды потолочных плит Армстронг помимо стандартных свойств, таких как моющая способность и типовые акустические и пожаростойкие параметры, обладают специальными характеристиками, которые улучшают безопасность и комфорт помещения.

1. Устойчивость к плесени и бактериям. Плиты, усиленные специальной запатентованной системой BioBlock, имеют антимикробное покрытие, подавляющее рост плесневых грибков, неприятный запах и размножение бактерий.
2. Звуконепроницаемость. Подвесной потолок поможет уменьшить шум внутри помещения, поглощая до 50–70% звуков, достигающих поверхность плит. Он также снизит уровень шума, распространяющегося из других комнат, и устранит эффект эха. Это свойство может применяться, например, при оборудовании игровых комнат и видеозалов.
3. Защита от провисания. Подвесная система и плиты Армстронг спроектированы так, чтобы противостоять провисанию в помещениях с повышенной влажностью. Такой потолок способен выдерживать до 70–95% влажности при условии отсутствия прямого контакта плиты с водой. Если произошла протечка труб, испорченную панель легко заменить на новую.
4. Отражение света. Потолок с высокой отражающей способностью, например, на основе металлического покрытия, увеличит освещение комнаты, делая пространство ярче и уменьшая потребность в установлении дополнительных источников света. Светоотражение некоторых типов плит Армстронг достигает 70–90%.
5. Огнестойкость. Потолки Армстронг с системой FireGuard специально созданы, чтобы обеспечить усиленную устойчивость к повреждениям несущей структуры.
6. Очистка воздуха. Потолочные панели с системой Brightex удаляют 50% формальдегида из воздуха на протяжении 10 лет, одновременно уменьшая шум и повышая уровень освещения в комнате.
7. Безопасность. Все декоративные и акустические потолки Армстронг удовлетворяют требования, применяемые для контроля выброса в воздух летучих органических соединений, и являются гипоаллергенными.
8. Удобство использования. Подвесной потолок в любой момент обеспечивает доступ к трубам, воздуховодам, проводам и прочим инженерным коммуникациям, что выгодно отличает его от натяжных и гипсокартонных потолков.
9. Термоизоляция. Изоляционный эффект подвесного потолка поможет уменьшить расходы на нагревание и охлаждение помещения. Допускается установка дополнительной изоляции в межпотолочном пространстве.

Цены на потолок «Армстронг»

потолок «Армстронг»

Технические характеристики подвесного потолка Армстронг Байкал

Плиты подвесного потолка Армстронг изготовлены из легковесных высококачественных материалов. Выпускаются панели из пяти типов материалов.

1. содержат минеральный войлок и целлюлозное волокно. В состав также входят крахмал, перлит (форма природного стекла) и глина.
2. Металлические панели сделаны из нержавеющей стали или алюминия. На алюминиевые панели наносится латунное, хромированное или медное покрытие.
3. Поливинилхлоридные (ПВХ) панели обладают устойчивостью к плесени и бактериям и изготавливаются из высокоэффективных полимерных смол.
4. Ламинированные древесно-волокнистые панели характеризуются повышенной влагоустойчивостью. Они производятся из побочных продуктов переработки древесины.
5. Стеклопластиковые плиты изготавливаются из экологичного композитного материала и обладают повышенной прочностью.

Декоративные плиты Армстронг позволяют создать необходимый дизайн потолка.

1. Плиты TinLook с узором обеспечивают винтажный облик.
2. Гладкие и текстурированные плиты HomeStyle освежают интерьер.
3. Деревянные панели представлены ламинатными досками WoodHaven с расцветкой сосны, клена, яблони, вишни, бамбука и ясеня.
4. Металлические панели Metallaire выпускаются цвета стали, латуни, меди и хромированной стали.
5. Для кессонного потолка используются панели EasyElegance с глубиной кессона 1,8 или 6,3 см.

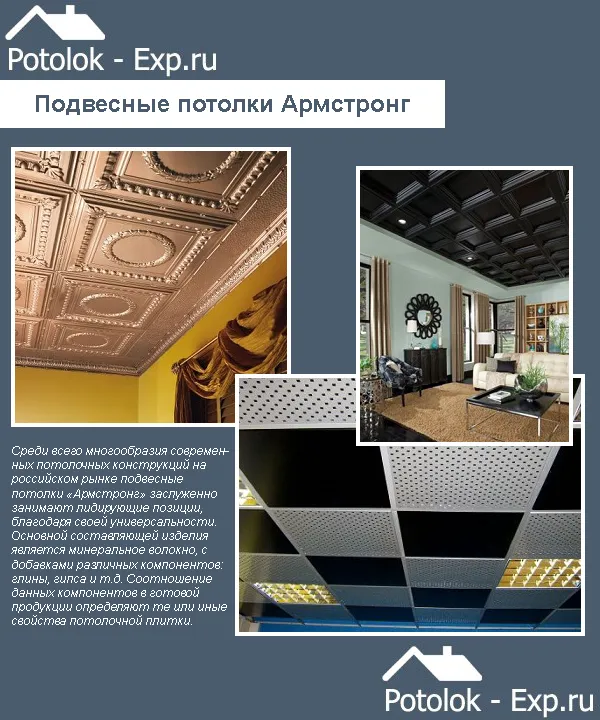

Декоративные плиты Армстронг

Потолочные панели Армстронг выпускаются в нескольких размерах квадратной или прямоугольной формы. Плиты небольшого размера допускают крепление на цемент прямо к существующей потолочной плите. Панели-планки имеют специальную форму стыков, маскируя подвесную систему. Плиты большого размера идеальны для использования в коммерческих помещениях.

В среднем квадратный метр потолочных плит из ПВХ или минерального волокна обеспечивает нагрузку в 2,5–3,5 килограмма. Металлические плиты могут утяжелять конструкцию до 8 кг на квадратный метр.

Таблица. Размеры и материалы плит Армстронг различных серий.

Характеристика	Плиты	Панели-планки	Большие панели
Размер в сантиметрах	30,48 x 30,48 40,64 x 40,64 60,96 x 121,92	15,24 x 121,92 12,7 x 213,36	60,96 x 60,96 60,96 x 121,92
Материал	ПВХ Металл Минеральное волокно	Древесное волокно Минеральное волокно	ПВХ Металл Минеральное волокно Стеклопластик
Название серии	TinLook Metallaire HomeStyle	WoodHaven HomeStyle	EasyElegance Metallaire HomeStyle

Характеристики подвесной системы Армстронг

Подвесная металлическая система Армстронг состоит из основных несущих реек, поперек которых крепятся либо короткие рейки, либо направляющие клипсы. Вся система подвешивается к потолочной плите. Поперечные рейки обычно образуют квадраты с несущими рейками, в которые будут установлены модули. Клипсовую систему можно использовать как для формирования квадратов, так и для крепления прямоугольных панелей. По периметру стен устанавливается угловой профиль, на котором закрепляются концы основных и поперечных реек.

Различают несколько систем установки потолков Армстронг.

1. Сеточная система Prelude размером 15/16 дюйма.
2. Сеточная система Suprafine размером 9/16 дюйма.
3. Потайная система Easy Up для непосредственного соединения потолочных плит с рейками профиля. Система очень проста в установке: к потолку прикрепляются направляющие рейки, к рейкам на размеченном расстоянии крепятся клипсы. Потолочные плитки или панели закрепляются в зажимах клипс и сцепливаются по бокам между собою, делая реечную систему незаметной и полностью закрытой потолочными плитами.
4. Адгезионная установка – все панели могут быть посажены на цемент к существующей поверхности без установки несущей конструкции.

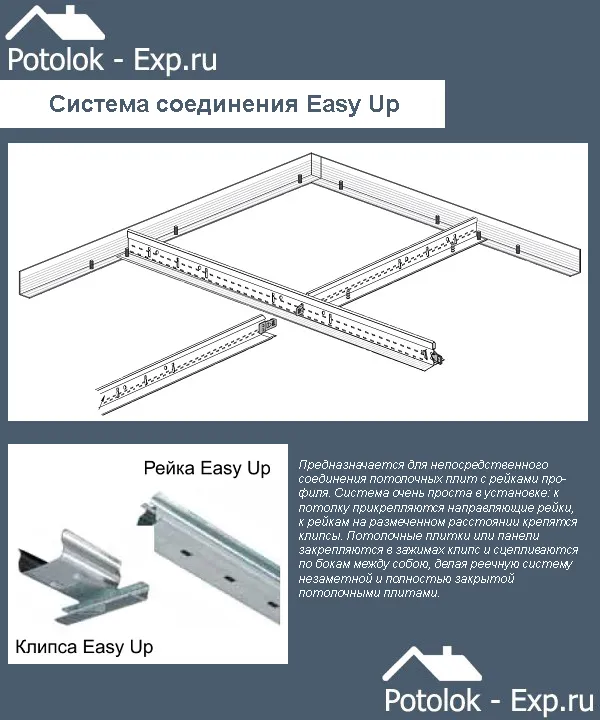

Потайная система Easy Up

Интересно, что квадратная подвесная плиточная система легко может быть трансформирована в систему подвеса для прямоугольных панелей. Для этого клипсы закрепляются на необходимом расстоянии прямо на существующем подвесе, панели устанавливаются в клипсы и стыкуются между собой.

Цены на подвесной потолок

подвесной потолок

Характеристики металлической подвесной системы Армстронг

1. Подвешенный профиль не выгибается и обеспечивает фиксацию соединяющих узлов без смещения.
2. Конструкция имеет легкий вес и компактную упаковку в сложенном состоянии, что удобно при транспортировке.
3. Профили изготавливаются по запатентованной технологии PeakForm, которая усиливает стабильность и устойчивость всей конструкции.
4. Соединение реек системой SuperLock спроектировано для создания безопасных стыков, которые при установке подтверждаются слышимым щелчком. Поперечные рейки легко снимаются и могут быть закреплены в другом месте.
5. Кромка ScrewStop предотвращает вращение тонких деталей профиля.
6. Подвес обладает значительной торсионной стабильностью.
7. Покрытие реек горячим цинкованием обеспечивает их стойкость к коррозии, насекомым и плесени.
8. Несущая профильная конструкция способна выдерживать значительные нагрузки порядка 170–200 кг.
9. Подвесная система обладает пожароустойчивостью. Конструкция несущей балки подвесной системы Prelude выдерживает в огне 23,5 минуты по сравнению с гипсовым или натяжным потолком, которые обрушиваются за 15 минут.

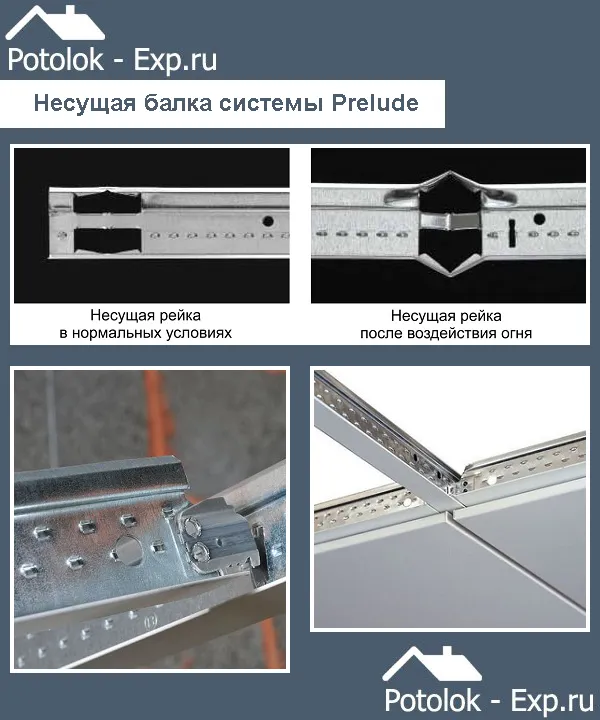

Несущие балки подвесной системы Prelude

Системы подвеса различаются профилями стыковки с потолочными плитами.

1. Черепичный – Tegular (Easy Elegance, HomeStyle).
2. Скрытая черепица – Flush Tegular (HomeStyle).
3. Квадратный – Square (Metallaire, HomeStyle).
4. Ступенька – Stepped (HomeStyle).
5. Скошенная фаска и желоб – Beveled Tongue and Groove (WoodHaven, HomeStyle).
6. Квадратная фаска и желоб– Square Tongue and Groove (TinLook).

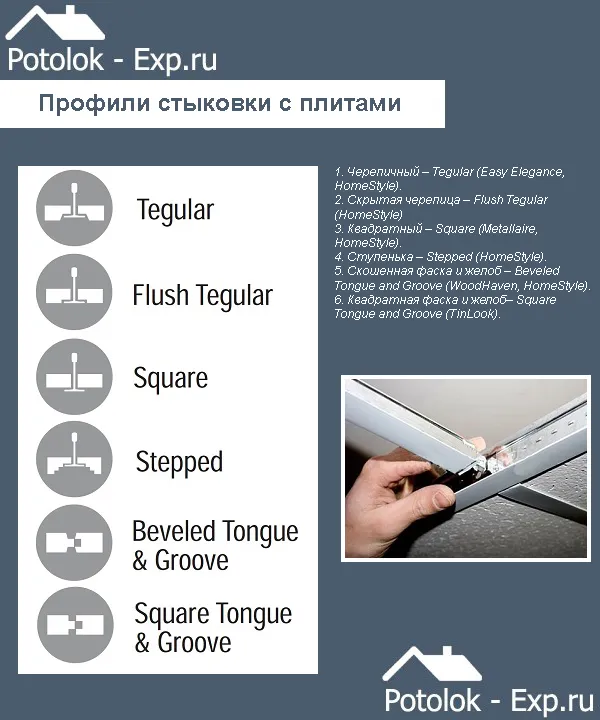

Виды профилей стыковки с плитами

Если в потолке предусматривается наличие светильников, потолочные лампы должны иметь независимые подвесы, чтобы не опираться на подвесную систему.

Кроме того, использование подвесной системы позволяет создавать арочные конструкции, позволяя тем самым не ограничиваться плоскими потолками. Радиус изгиба арки контролируется по желанию дизайнера, для поддержки дуги выпускаются специальные четырехвинтовые закрепы, чтобы усилить несущий профиль.

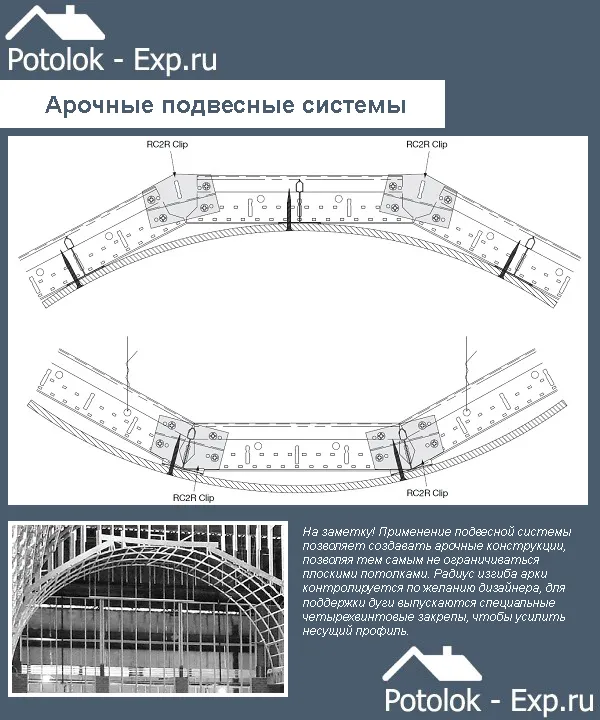

Арочные конструкции с применением подвесной системы

Установка подвесного потолка Армстронг

Установка потолка может быть осуществлена самостоятельно при наличии строительных инструментов. Сложность установки зависит от размера и материала потолочных плит. Проще всего установить ПВХ-плиты и плиты из минерального волокна размером до 40,64 x 40,64 см. Крепление древесно-волокнистых панелей WoodHaven относится к средней сложности. Установка металлических панелей Metallaire потребует определенных навыков. Если не используются встроенные светильники, подвесная система может занимать всего около 8 см толщиной. Во избежание потери высоты комнаты, плиты можно крепить прямо на существующий потолок без установки подвесной системы.

Цены на потолочный каркас

потолочный каркас

Схема установки подвесного потолка Армстронг

Для сохранения всех заявленных свойств подвесного потолка необходимо обеспечить выполнение некоторых условий.

1. Выполняйте установку при относительной влажности не более 70% и температурном интервале 15–30 градусов Цельсия.
2. Извлеките потолочные плиты из упаковки и оставьте их при комнатной температуре в течение суток в помещении, где запланирована установка.
3. Не располагайте изоляцию непосредственно на потолочных плитах в межпотолочном пространстве.
4. Не устанавливайте потолочные плиты под катушками трансформатора.
5. Если требуется обрезать плиту, используйте острый нож. Плита должна располагаться при этом лицевой поверхностью вверх.

Видео — Сборка подвеса

Легкая установка плит осуществляется с помощью потайной системы EasyUp либо адгезионным способом прямо на поверхность потолка. Установка системы EasyUp также используется для древесных панелей.

1. Прикрепите несущие металлические рейки напрямую к потолочным балкам.
2. Закрепите направляющие клипсы на несущих рейках в необходимых позициях.
3. Защелкните потолочные плиты или планки на клипсах, состыковывая их боковыми поверхностями.

Адгезионная установка плит требует применения цементирующего раствора или специального адгезионного средства. Нанесите раствор на углы плитки и зафиксируйте ее на потолке, состыковывая с соседними плитками. Потолок при этом способе крепления должен быть чистым и ровным.

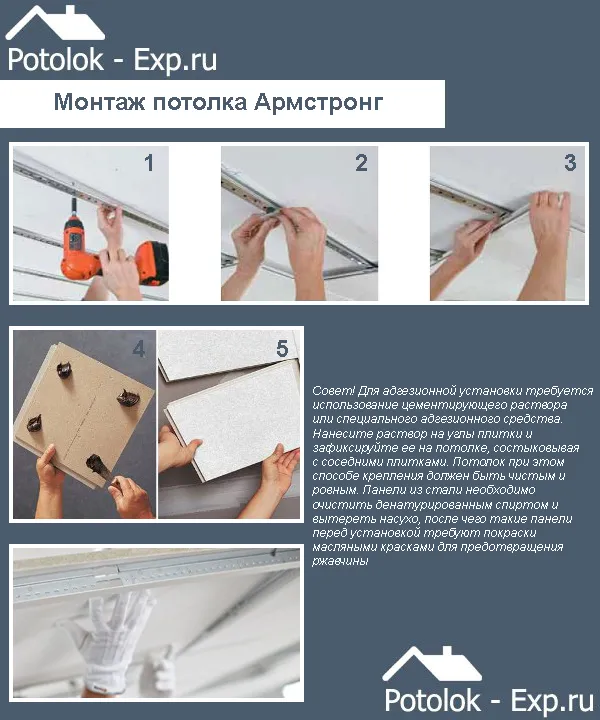

Монтаж подвесного потолка Армстронг

Для работы с металлическими панелями используйте защитные перчатки, поскольку края таких плит довольно острые. Металлические плиты могут иметь на поверхности небольшие морщины или вмятины – это рассматривается производителем как усиление эффекта античности и не считается производственным дефектом. Панели из стали необходимо очистить денатурированным спиртом и вытереть насухо, после чего такие панели перед установкой требуют покраски масляными красками для предотвращения ржавчины. Остальные металлические плиты выпускаются уже обработанными и имеют на поверхности ПВХ-пленку, которую следует удалить непосредственно во время установки модуля.

Цены на потолочные профили

потолочный профиль

Инструкция по монтажу и эксплуатации подвесных потолков Армстронг. Файл для скачивания.

Инструкция

Для установки металлических панелей или плит большого размера из других материалов требуется как минимум два человека: один будет удерживать панель в модуле, второй должен пристегивать панель к рейке.

1. Нанесите разметку на стены по периметру помещения на необходимой высоте.
2. Разметка расположения панелей на потолке выполняется так, чтобы по центру помещения была целая панель. Неполноразмерные панели у стен следует обрезать до нужного размера либо использовать специальные узкие панели в той же цветовой гамме, что и основные панели.
3. Следующим шагом будет установка реечной системы. По периметру комнаты прикрепите угловой профиль. Установите несущие рейки параллельно с использованием подвесов и закрепите на них поперечные профили. Шаг расположения несущих и поперечных профилей зависит от размера потолочных плит.
4. В образованной подвесной системе закрепите модульные плиты.
5. Последним установите потолочный молдинг.

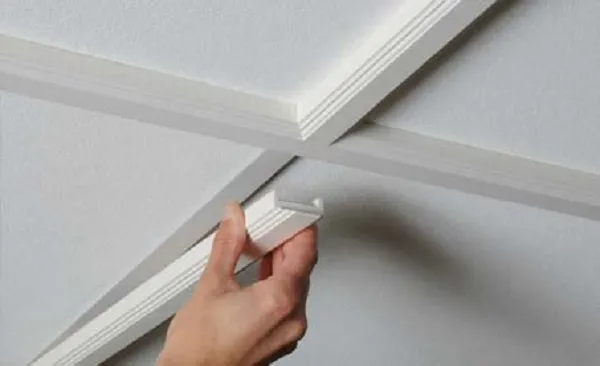

Установка молдинга

Уход за подвесным потолком Армстронг

Подвесной потолок можно использовать в помещениях, где температура остается в пределах 0–49 градусов Цельсия. Все панели, за исключением стекловолоконных, могут быть окрашены водоэмульсионными красками. Производитель заявляет о возможном ухудшении акустических и пожаростойких свойств после окрашивания. Потолочные плиты с дополнительной защитой от провисания, плесени и бактерий можно использовать даже в помещениях с повышенной влажностью, например, в ванных комнатах и подвалах, при отсутствии прямого контакта с водой и наличии наружной вентиляции.

Для оформления потолков Армстронг используются молдинги StyleStix, которые закрывают металлические рейки и стыки плит со стенами, придавая дизайну потолка законченный вид. Система молдингов подходит для подвесной системы размером 15/16 дюйма и может быть окрашена водоэмульсионными красками под цвет плит. Молдинги Армстронг не поглощают воду, не подвержены высокой влажности, а также устойчивы к плесени.

Цены на молдинги

молдинг

Как крепить ПВХ панели к потолку?

Подробную инструкцию вы найдете в этой статье. Еще вас должно заинтересовать, какой потолок лучше — натяжной или из гипсокартона!

Подвесной потолок требует не больше ухода, чем обычный окрашенный потолок. Пыль и загрязнения можно удалять мягкой щеткой или пылесосом. Пятна или прилипшую грязь можно очистить обычным ластиком или использовать хорошее моющее средство. Потолок можно чистить влажной тряпкой или губкой, смоченной в мыльном растворе. Тряпку или губку требуется хорошо отжать, а мыльную пленку вытереть чистой слегка влажной тряпкой.

На большинство потолочных плит при условии правильной эксплуатации производитель дает гарантию от одного года до 10 лет от даты установки, если не использовалась подвесная система Армстронг, и 30 лет с использованием металлической подвесной системы Армстронг. Панели типов Easy Elegance и Metallaire обеспечиваются пожизненной гарантией производителя.

Видео — Монтаж подвесного потолка Армстронг
