Разница между сечением и диаметром кабеля.

Сечение и диаметр кабеля – в чем различие?

Кабель формируется из одного или нескольких проводников (которые также называются жилами), которые охватывает одна общая оболочка. Независимо от того, является ли это кабель для видеонаблюдения, телевизионный кабель или кабель для передачи данных, важно иметь информацию о его сечении. Если говорить о «сечении диаметр», то это параметры, которые оказывают существенное влияние на передачу сигнала и эффективность работы кабеля.

Если вы купили кабель, и его сечение не соответствует нагрузке сети, это приведет к перегреву кабеля, результат перегрева – плавление изоляции и короткое замыкание. Нередко это приводит к пожарам. То есть сечение кабеля определяет не только его токопроводящую способность, но и безопасность использования. Однако у кабеля есть еще один показатель – диаметр, в чем же различие между этими понятиями?

Диаметр – это длина отрезка, который соединяет две точки окружности, проходя через ее центр.

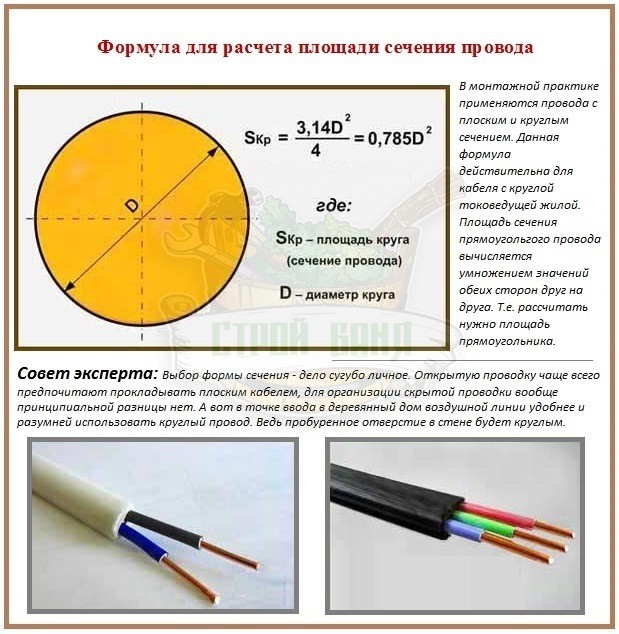

Сечение – это площадь среза кабеля, определяется по одной из формул S=πR2 или  S=πD2/4, где R – это радиус окружности, а D – ее диаметр.

Для силовых кабелей токопроводящие жилы номинируются как раз по сечению. Внутренние проводники кабелей связи, сигнализации (и некоторых других видов) номинируются по диаметру.

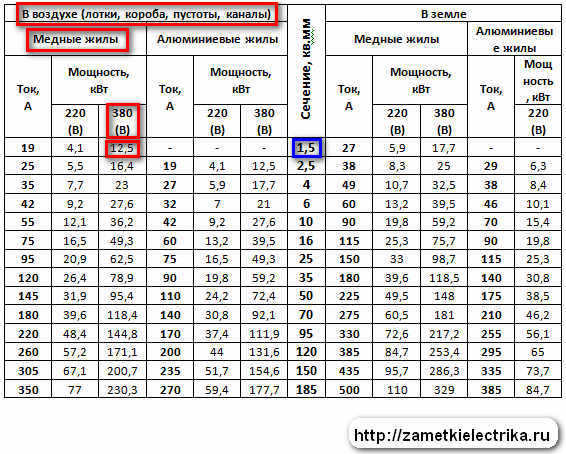

То есть технически для вас важно только сечение кабеля – если оно выбрано в соответствие с силой тока в сети, то использовать такой кабель безопасно. Сечение кабеля всегда указывается на упаковке, но, к сожалению, реальное сечение часто не соответствует номинальному, особенно если речь идет о дешевой некачественной продукции. Впрочем, его можно вычислить самостоятельно.

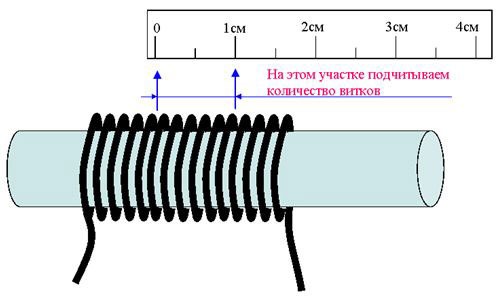

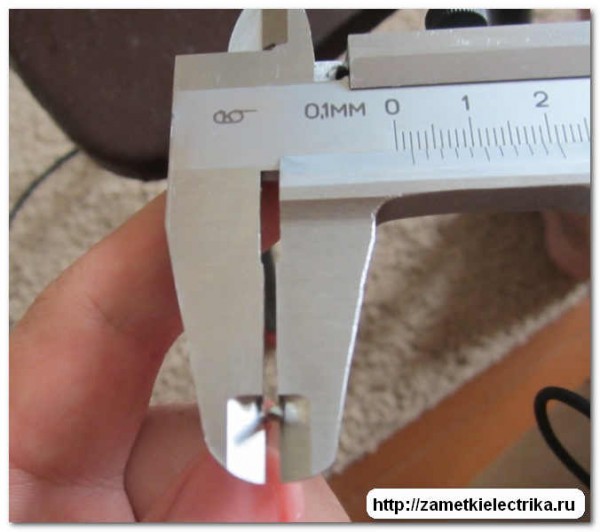

Для этого необходимо микрометром или штангенциркулем замерить диаметр зачищенного (освобожденного от изоляционной оболочки) проводника. Дальше сечение проводника вычисляется по вышеприведенной формуле S=πD2/4. Если жил несколько, то общее сечение кабеля вычисляется сложением сечений всех жил.

Как правило, показатели реального сечения, составляющие 90-95% от заявленного, считаются нормой, такую продукцию можно использовать. Точные цифры по допустимым отклонениям между реальным и номинальным сечением можно посмотреть в ГОСТ 22483-77. Если отклонение превышает допустимое – использовать такой кабель небезопасно.

Наш кабельный завод изготавливает кабели и провода различных сечений под бытовые и промышленные нужды. Для заказа – свяжитесь с нами по телефону или электронной почте, мы бесплатно предоставляем компетентные консультации по любым вопросам.

Как определить сечение секторной жилы кабеля?

Для определения сечения секторной жилы кабеля нужно выполнить несколько шагов:

1. Измерьте внешний диаметр кабеля. Это можно сделать с помощью линейки или микрометра.

2. Определите количество жил в кабеле. Секторная жила имеет форму кругового сечения, который разбивается на несколько секторов, таким образом, количество жил можно найти, подсчитав число секторов.

3. Найдите площадь сечения круга. Для этого воспользуйтесь формулой: S = π x (d/2)^2, где d — внешний диаметр кабеля.

4. Разделите площадь сечения круга на количество жил кабеля. Полученное значение будет площадью сечения каждой жилы.

5. Определите сечение каждой жилы, используя найденную площадь и формулу для площади круга: S = π x (d/2)^2.

6. Для получения окончательного значения сечения секторной жилы кабеля умножьте сечение каждой жилы на количество жил.

Например, если в секторной жиле кабеля имеется 7 жил и внешний диаметр кабеля равен 10 мм, то можно определить сечение жилы следующим образом:

1. Внешний диаметр кабеля = 10 мм
2. Количество жил = 7
3. S = π x (10/2)^2 = 78.5 мм^2
4. Площадь сечения каждой жилы = 78.5 / 7 = 11.21 мм^2
5. Сечение каждой жилы = π x (√11.21 / 2)^2 = 1.25 мм^2
6. Сечение секторной жилы кабеля = 1.25 мм^2 x 7 = 8.75 мм^2.

Таким образом, сечение секторной жилы кабеля составляет 8,75 мм^2.
