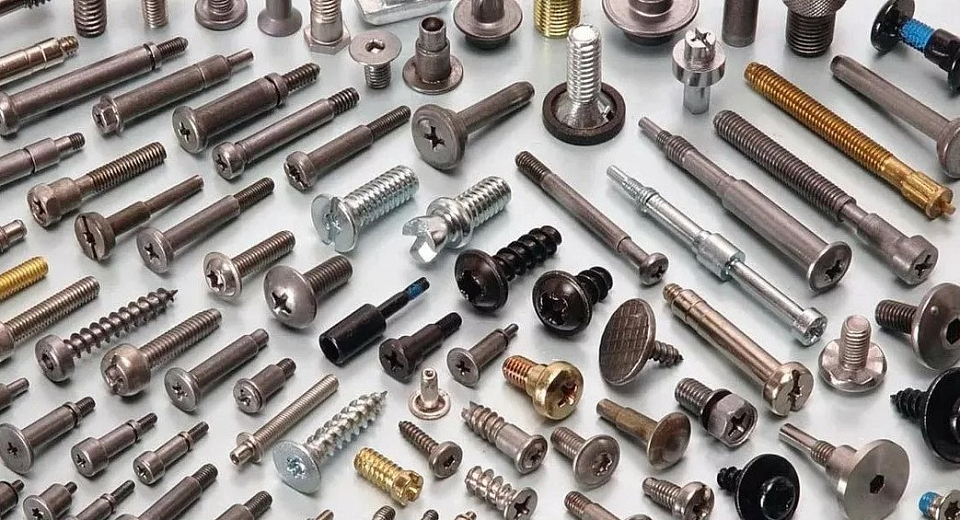

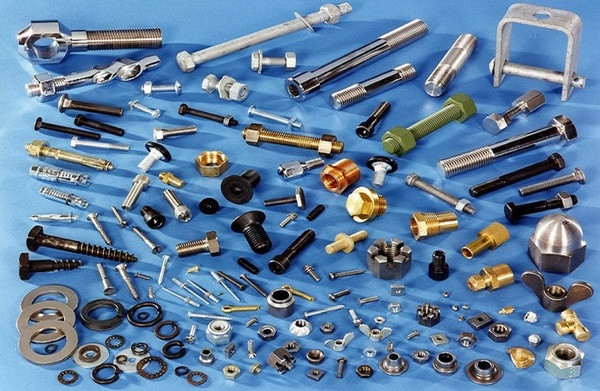

Разнообразие шляпок винтов и других крепежных элементов — обзор видов головок болтов, винтов, шурупов и саморезов
Виды шляпок винтов:
-
Головки с прямым шлицем (SL). Применение винтов с прямыми шлицами становится все менее популярным из-за недостаточно надежной фиксации инструмента на головках болтов, винтов и шурупов.
-
Головки с крестообразным шлицем Phillips (PH).
Вы можете заказать и приобрести крепёж с требуемыми головками по оптовым ценам в компании ТДМ в Санкт-Петербурге.
Каким инструментом нарезают наружную резьбу на винтах и гайках?
Для нарезания наружной резьбы на винтах и гайках используется специальный инструмент, который называется плашкой или плашко-нарезчиком.
Плашка — это круглый или шестигранный инструмент с режущими кромками, которые создают спиральную возвышенность на поверхности винта или гайки. Плашки бывают разных типов и размеров, и их выбор зависит от размера и формы резьбы, а также от материала, из которого изготавливается винт или гайка.
Процесс нарезания резьбы с помощью плашки начинается с того, что инструмент помещается на поверхность винта или гайки в соответствии с нужным размером резьбы. Затем плашка начинает вращаться вокруг винта или гайки, создавая режущее движение и снимая тонкие слои материала. В результате образуется спиральная возвышенность на поверхности, которая образует резьбу.
Чтобы улучшить качество резьбы, плашка может использоваться с маслом или другим смазочным материалом. Это позволяет снизить трение между плашкой и поверхностью винта или гайки и снизить вероятность повреждения резьбы в процессе нарезания.
Процесс нарезания резьбы может быть автоматизирован на производственных линиях с помощью специальных станков и инструментов, что позволяет значительно ускорить процесс и улучшить качество резьбы.
| Головки с крестообразным шлицем Phillips (PH). Крест имеет большую площадь контакта и передаёт больший крутящий момент. Крест обеспечивает самоцентровку инструмента и допускает работу под небольшим углом. Зуб отвёртки Phillips имеет трапециевидную форму. Это приводит к появлению осевого выталкивающего усилия при работе с инструментом. | |
| Головки с усовершенствованным крестообразным шлицем Pozidriv (PZ), внешне отличаются от Phillips дополнительными четырьмя лучами. Прямоугольная форма зубьев инструмента Pozidriv обеспечивает передачу большего крутящего момента и уменьшает вероятность повреждения шлица. | |
| Головки с внутренним шестигранником (HX) передают больший крутящий момент, чем шлиц и крест и более компактны, чем головки болтов, винтов, шурупов с наружным шестигранником. Для крепежа с шестигранным шлицем применяются инбусовые ключи. | |
| Головки с внутренним звездообразным углублением под ключ TORX (TX). При равных размерах шлиц TORX выдерживает большие нагрузки по сравнению с внутренним шестигранником, а возможность провернуться сведена к минимуму. Маркировка буквой Т или TX с номером шлица – от Т1 до Т100. Помимо внутреннего шлица Torx есть аналогичный наружный. Его маркировка начинается с буквы Е, размеры от Е4 до Е24. | |
| Головки TORX PLUS отличаются от Torx тем, что лучи «звездочки» немного короче и не такие острые. Маркировка начинается с номера шлица, а затем идут буквы IP. | |
| Квадратные головки. | |
| Трёхгранные головки. | |
| Для защиты крепёжных соединений от разборки неквалифицированным персоналом используют специальный антивандальный крепёж со штифтом в центре под специальный инструмент: | |
| Крестовые головки Phillips с направляющей в центре. | |
| Квадратные головки с направляющей в центре. | |
| Головки TORX Tamper Resistant (TXH) с цилиндрической направляющей в центре «звезды». | |
| Головки TORX PLUS Tamper Resistant представляет из себя уже пятиконечную «звезду» с направляющей. После основной маркировки ставятся буквы TS. | |
| Головки болтов, винтов с внутренним шестигранником с направляющей. |
