Разновидности ножниц по металлу

Ножницы для металла являются необходимым инструментом для слесарей, жестянщиков, кровельщиков и работников, которые обрабатывают листовый металл. Однако, для людей, не знакомых с металлообработкой, может быть сложно понять, что такое ножницы для металла, какие у них характеристики и как они работают.

Содержание:

• Принцип работы ножниц по металлу
  • Ручные ножницы
  • Рычажные ножницы
  • Механизированные (машинные) ножницы по металлу
  • Вырубные (высечные) ножницы
  • Гильотинные ножницы для металла
  • Роликовые ножницы

Принцип работы ножниц по металлу

Ножницы для резки металла работают без стружки, то есть методом пластической деформации. При смыкании пары ножей давление, проходящее по линии резания, разделяет металл, и получается ровный разрез. Для хорошей чистоты и правильности реза между верхним и нижним ножом должен быть обеспечен зазор определенной величины. При слишком малом зазоре будет получаться «рваный» срез, а при слишком большом получаются заусенцы. Зазор между ножами выбирается зависимости от толщины металла. Например, у ручных ножниц он находится в пределах 0,1-0,8 мм. Угол заточки режущей доли ножниц составляет 70°, такой угол делается с целью предотвращения выкрашивания лезвия во время усиленной эксплуатации. А задний же угол лезвий затачивается под углом 1-2º,  это служит для уменьшения трения при процессе резания.

Ножницы по металлу можно разделить на две основные категории:

• ручные ножницы;
• механизированные (машинные) ножницы

В свою очередь каждая категория имеет свои подвиды инструмента.

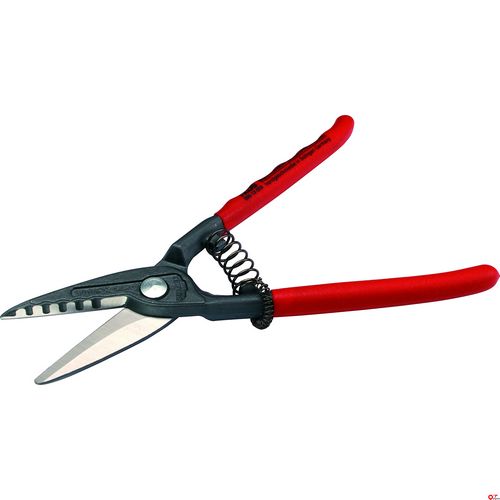

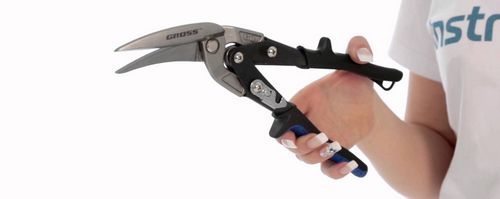

Ручные ножницы

Ручные ножницы по металлу предназначены для резания листового металла: сталь диаметром 0,5-0,7мм, кровельное железо, металлочерепицу, а также цветные металлы диаметром примерно до 1,5 мм. Ручные ножницы состоят из 2 коротких ножей и 2 длинных рукоятей, соединенных между собой осью, винтом или заклепкой. При смыкании рукоятей происходит и смыкание ножей, что и является рабочим режущим движением этого инструмента. Длина таких ножниц обычно составляет от 200 до 400 мм.

Ручные ножницы делятся на правые и левые.

Правые ножницы предназначены для того, чтобы резать металл преимущественно по часовой стрелке, а левые, соответственно, наоборот. Во время резки ножницы держат в правой руке, большой палец лежит на верхней рукоятке, три пальца обхватывают нижнюю часть, указательный палец или мизинец располагается между рукояткам и служит для их раздвигания.

По способу изготовления ножницы делятся на кованые, литые и составные-рычажные.

Кованые ножницы — высококачественный инструмент и зачастую довольно дорогой, отличается повышенной прочностью и износостойкостью режущей кромки.

Литые ножницы имеют менее прочный материал по сравнению с коваными и изнашиваются гораздо быстрее.

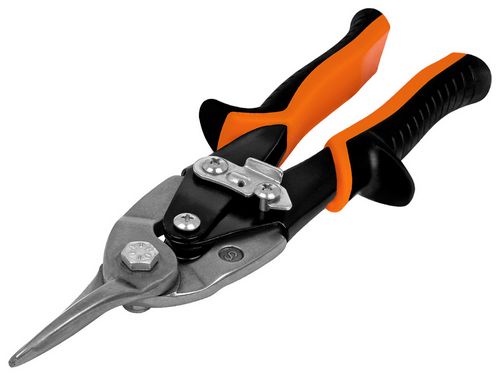

Составные рычажные ножницы создают большее усилие на режущей кромке за счет рычажного механизма, для разведения рычагов-рукояток механизм снабжен возвратной пружиной, что делает их удобней простых ножниц по металлу. Ножи изготавливаются из легированной литой или кованой стали, а рычаги рукояти — из более мягкой и дешевой.

Прочтите также статью Металлический гараж своими руками

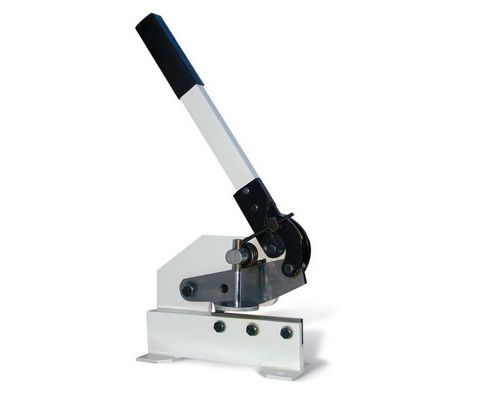

Рычажные ножницы

Предназначены для разрезания листового металла до 4 мм, круглых прутьев и угольников. Простые рычажные ножницы состоят из 2 плоских ножей, соединенных между собой осью или винтом. Нижнее лезвие крепится неподвижно к верстаку или рабочему месту, а к верхнему подвижному прикрепляется рукоятка для удобства работы с ножницами. В лезвиях зачастую имеются круглые и профильные отверстия разных размеров, они служат для фиксации отрезаемого материала, как сказано выше, прутков, уголков, проволоки.

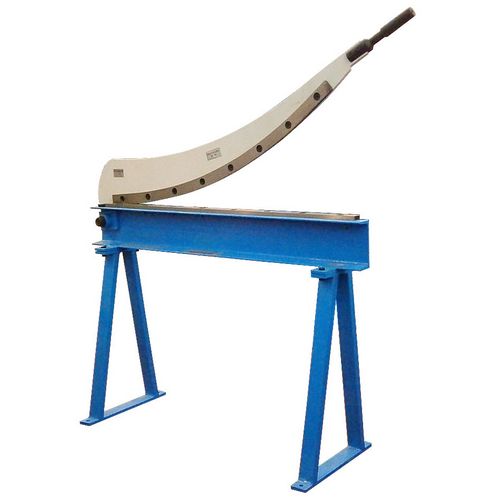

Существую и более совершенные рычажные ножницы, они имеют, регулируемый упор для точного отрезания, мощный рычаг. Угол заточки нижнего ножа составляет 90°, а верхний нож имеет выпуклую криволинейную форму лезвия и приводится в движение рычагом. Материал для резки укладывают на нижний нож, разметочная линия должна быть под верхним ножом. Правой рукой тянут рукоять на себя, и лист металла надрезается. Далее рычаг возвращают в исходное положение, и процесс повторяют до разрезания заготовки.

Прочтите также статью Ножи ручной работы на любой вкус

Механизированные (машинные) ножницы по металлу

Ручные ножницы по металлу сами по себе малопроизводительны, поэтому применяются в штучном и единичном производстве работ. В массовых и профессиональных работах применяют механизированные ножницы, имеющие в основном электрический привод.

Вырубные (высечные) ножницы

Самые известные из этой категории это вырубные или высечные ножницы по металлу. Их принцип действия основан на вибрационном возвратно-поступательном движении верхнего ножа, которое передается от быстро вращающегося эксцентрика закрепленного на валу электродвигателя. Нижний нож неподвижно закреплен на скобе. Такие ножницы предназначены для разрезания листовой стали, металлочерепицы, профилей с толщиной до 2,7 мм. Производительность их составляет 3-6 м в минуту. Эти ножницы очень удобны в работе, компактны и производительны, поэтому они завоевали любовь большого количества профессионалов-кровельщиков, жестянщиков и авторемонтников. Они позволяют без труда резать криволинейные фигуры из листовых материалов.

Гильотинные ножницы для металла

Ножницы такого типа применяются на крупных производствах, в цехах по резке листового металла толщиной до 32 мм, а также для полосового проката. Принцип работы такой же, как и у рычажных ножниц, но в отличие от них имеют электрический или гидравлический привод верхнего ножа, и размеры их гораздо больше.

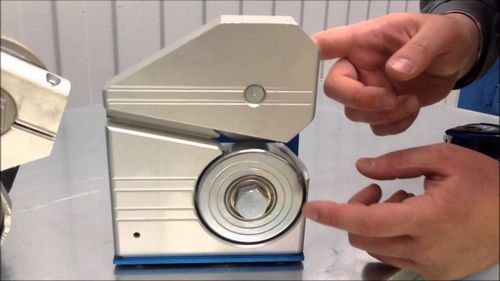

Роликовые ножницы

Преимущественно состоят из 2 острозаточенных роликов или же дисковых ножей. Эти ножи крутятся в разные стороны в направлении от электродвигателя через понижающую передачу. Лист металла как бы затягивается между ними и разрезается. Ролики находятся параллельно относительно друг друга или наклонно под углом 30-40.° Такими ножницами удобно резать полосы, круглые диски и кольца, а также фасонные изделия из листового металла до 30 мм.
